如何实现密码登陆功能
发布人：大彩科技发布日期：2020-03-11

概述

本文主要阐述的是如何在串口屏中实现密码登陆的功能，即屏幕可以根据用户输入的密码进行密码比对，并且能根据密码的正确或者错误相应做出提示以及动作。实现该功能主要是Minic脚本和Lua脚本，下面会对这两个脚本进行相应介绍。

Minic脚本的实现—对于modbus变量的比对

2.1 适用范围

Minic脚本适用于支持modbus通讯的屏幕。

2.2 实现原理

Minic脚本类似于C语言的开发，遵循C语言的语法。脚本主要是对于modbus的变量操作的，modbus主要实现是通过控件和modbus变量关联起来，通过操作modbus变量来控制相应控件的显示。

密码登陆功能主要是实现字符串变量进行比对即可，从文本控件里面输入的密码值，经过minic脚本与设定的密码进行比对，若密码正确就会切换画面，否则会提示“密码错误，请重新输入！”。

2.3. 实现方法

2.3.1 控件设置

密码登陆功能主要使用的控件有：文本控件以及按钮控件。其中，文本控件主要用于账号或者密码的输入，按钮控件用于触发密码比对并根据结果（正确或错误）执行对应的操作。如图2‑1所示。

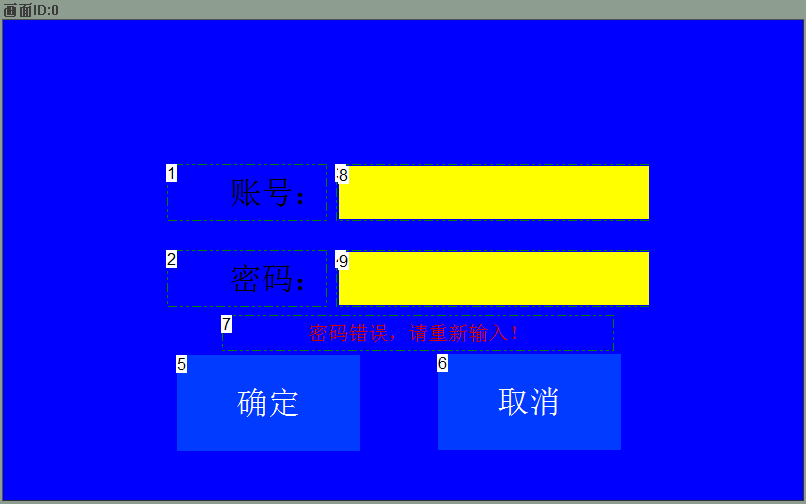

图2‑1编辑界面

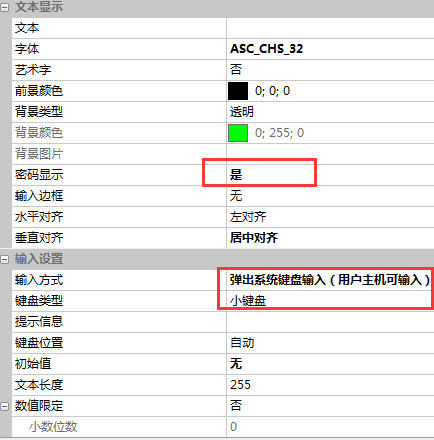

文本控件的设置如下：账号输入可以设置成全键盘的输入方式，便于字符和字母的结合输入；密码的输入可以设置密码的显示，如图2‑2所示，用小键盘输入即可。

图2‑2密码文本设置

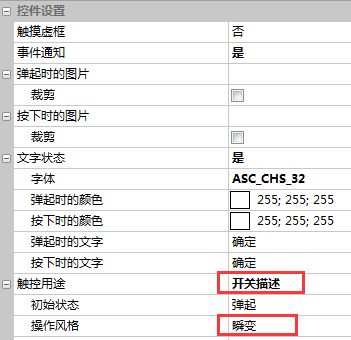

按钮控件的设置如下：按钮的触控用途设置成开关描述，对应的操作风格为瞬变即可，如图2‑3所示。

图2‑3按钮控件设置

注意：该功能的实现是通过按钮控件的事件通知来执行函数的，对应要确保按钮的事件通知设置是打开的。该设置在工程属性里面，如图 2‑4所示。

图2‑4开启通知

2.3.2 设置变量

密码登录功能的实现需要用到以下五个变量：账号，密码，账号核对，密码核对，对应的设置在“工具-协议与变量设置”。对应将里面的协议设置为启用，本例子的协议类型为modbus主机，相应显示如图2‑5所示。

图2‑5变量设置

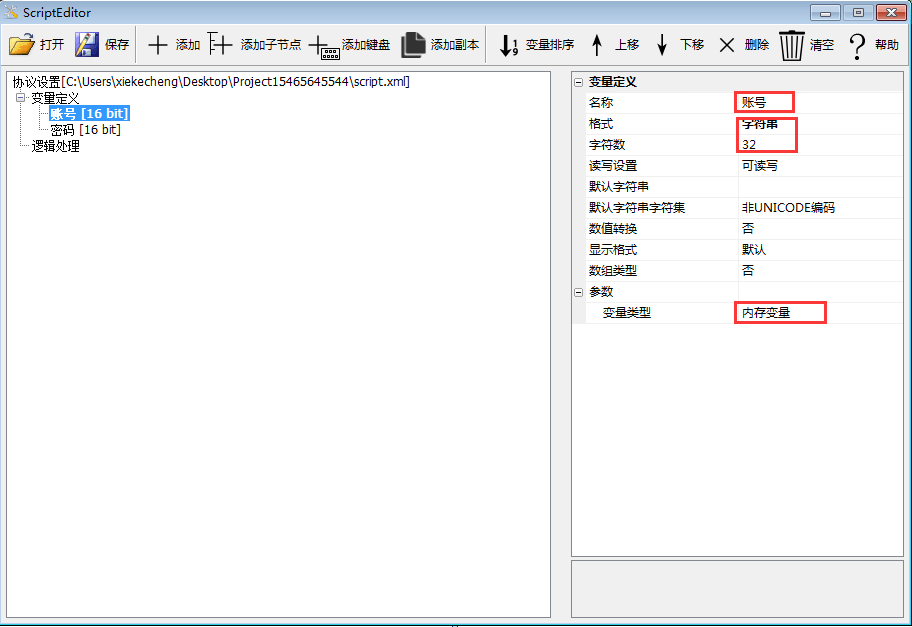

添加变量：选中“变量定义”，点击“+添加” 即可添加。首先设定账号变量，格式为“字符串”，变量类型为“内存变量”。密码变量可参考账号变量的设置，相应的设置如图2‑6所示。

图2‑6账号变量设置

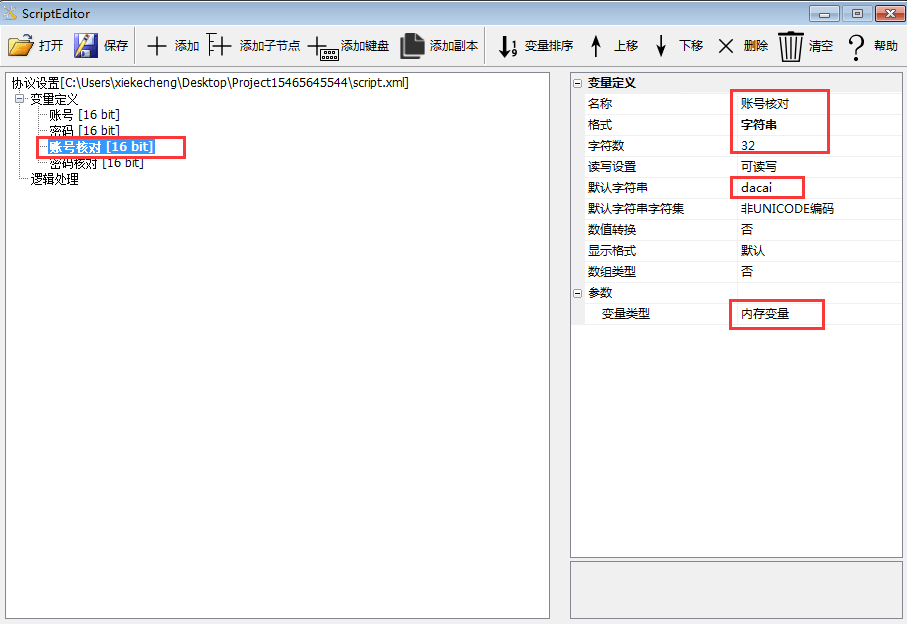

账号核对变量和密码核对变量设置相同，格式选择“字符串”，变量类型是“内存变量”，和前面不一样的是“默认字符串”需要设置，即设置账号或者密码的比对值，如图2‑7所示。

图2‑7账号核对变量设置

注意：该功能检验是否登陆成功的标准是账号和密码的比对都是正确的，即一个账号对应一个密码，两者都要正确才可以；否则，不通过。

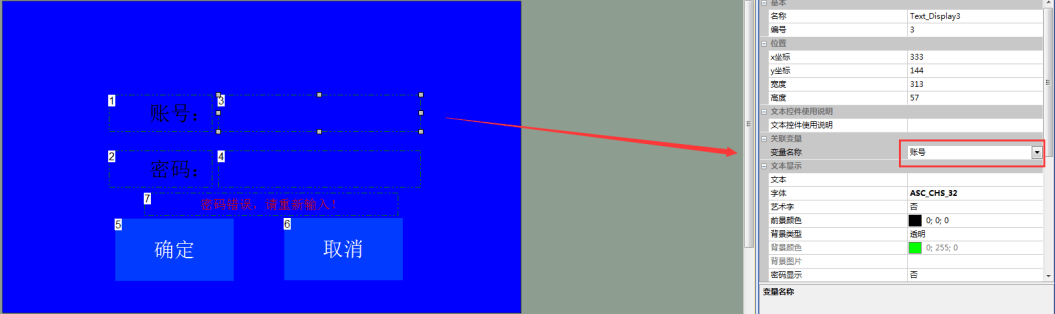

设置完变量之后，还要执行关联变量的操作，账号的文本控件关联账号变量，密码变量的操作同上，相应设置如图2‑8所示。

图2‑8关联变量

2.3.3 编写Minic脚本

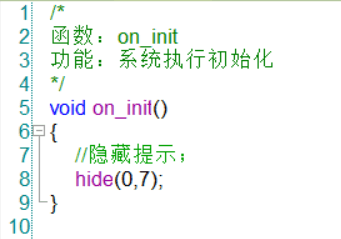

本例子脚本实现的原理是：按下“确定”按钮之后，通过控件通知函数来对输入的账号以及密码进行比对。若正确的话，直接切换到主界面；否则，显示“密码错误，请重新输入！”。对应的脚本编写如图2‑9和图2‑10所示。

图2‑9初始化函数

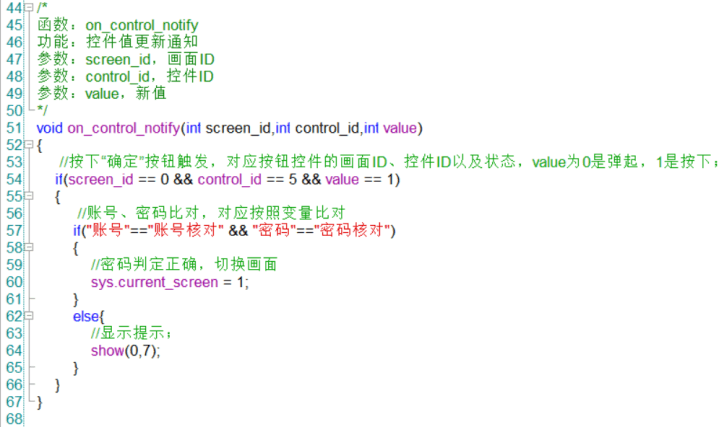

图2‑10判断函数

2.4 运行效果

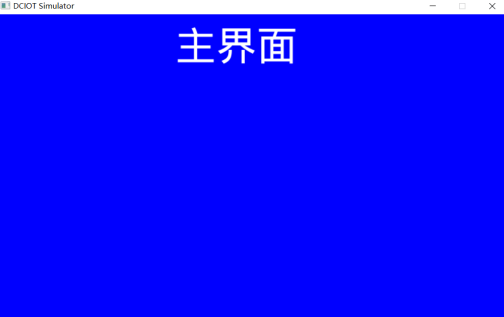

当界面搭建完成之后，可通过运行虚拟屏，模拟相应的程序效果。若密码正确，会切换到主界面，如图2‑11所示；若密码错误，会显示错误提示，如图2‑12所示。

图2‑11密码正确效果

图2‑12密码错误显示效果

Lua脚本的实现——获取控件数值比对

3.1 适用范围

本方法适用于F系列、物联型等支持Lua脚本的屏幕。

3.2 实现原理

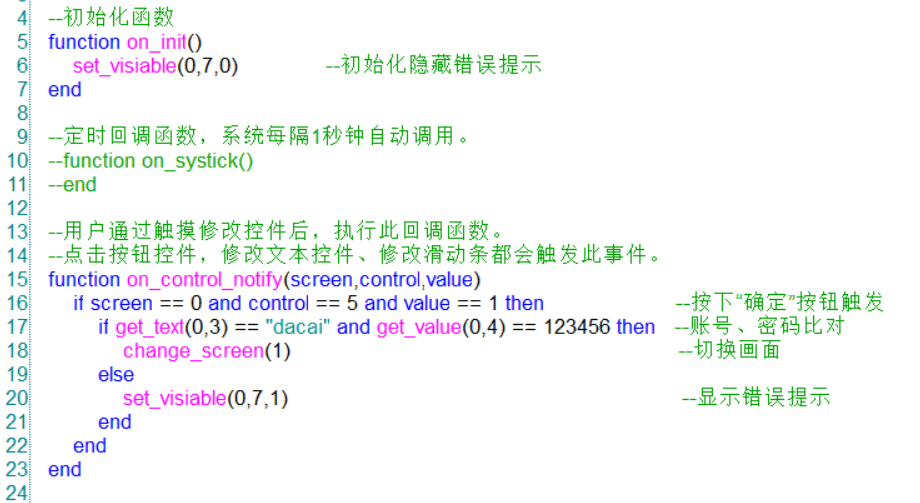

使用Lua脚本实现的方法相对于minic的比较简单，minic的是通过变量获取的密码，这个直接通过get_text(screen，control)和get_value(screen，control)就可以获取对应输入文本的值。其中，get_text(screen，control)返回的是字符串的值，get_value(screen，control)返回的是整型。最后，对应判断比对即可。
