如何实现大彩M医用级串口屏播放外部SD卡音视频文件
发布人：大彩科技发布日期：2020-09-04

一、适合范围

本文适合大彩医用级M系列串口屏产品使用。串口屏硬件版本：M系列固件 >= V6.3.249.00。版本查看：

1) 查看屏幕背面版本号贴纸；

2) VisualTFT与屏幕联机成功后，右下角显示的版本号

二、概述

本文介绍医用级M系列串口屏如何播放如何播放外部SD卡里的视频、音频文件。

三、教程实现

3.1 配置串口屏工程

本文的文件主要介绍以下2点：

(1) 播放音频

(2) 播放视频

本文播放音乐卡目录下的‘mp3’文件，首先变量SD卡里面的mp3文件，在将路径保存在全局缓冲区，通过选定对应的音乐播放/暂停，上一首，下一首等功能。

1. 画面配置

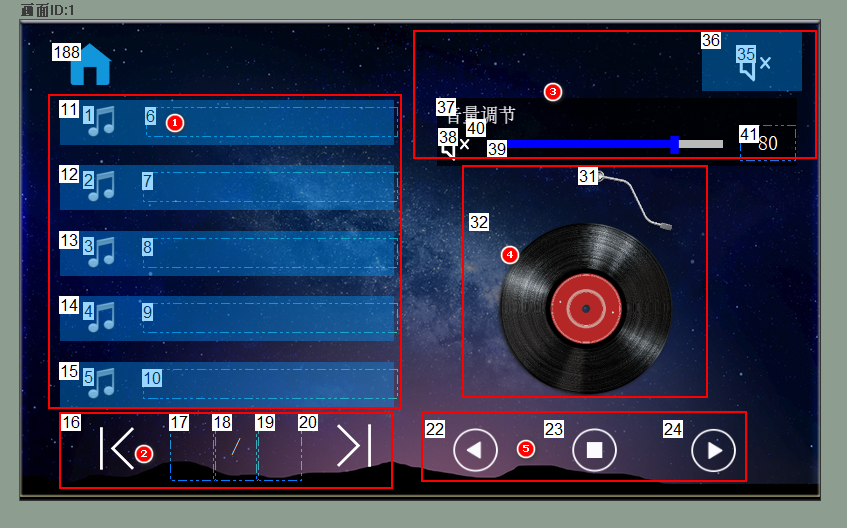

在画面ID1中，分为以下5大部分，如图31所示。

1) 歌曲菜单部分：显示音乐名（文本控件ID6~10）、播放状态（图标控件ID1~5）、选择播放（按钮控件ID11~15）。当用户点击按钮控件时候，会播放对应文本控件显示的音乐，并且标量歌曲名称和图标控件。

2) 菜单翻页部分：该部分主要由按钮控ID16（上一页）、按钮控件ID20（下一页）、文本控件ID 17（当前页）以及文本控件ID 20（总页数）。用户点击上一页或下一页会将遍历的音乐名称相应显示出来。

3) 音量调节部分：点按钮控件36显示出调节部分的控件，调节部分主要如进度条控件ID39和滑动条控件ID40来调节音量大小。

4) 播放部分：当音乐播放的时候，动画控件ID31开始播放，播放完毕后，动画控件ID32开始播放。

5) 上/下一首部分：该部分由按钮控件实现，按钮控件ID22上一首、按钮控件ID23开始/暂停、按钮控件ID24下一首功能。

图3-1 画面配置

2. LUA脚本编辑

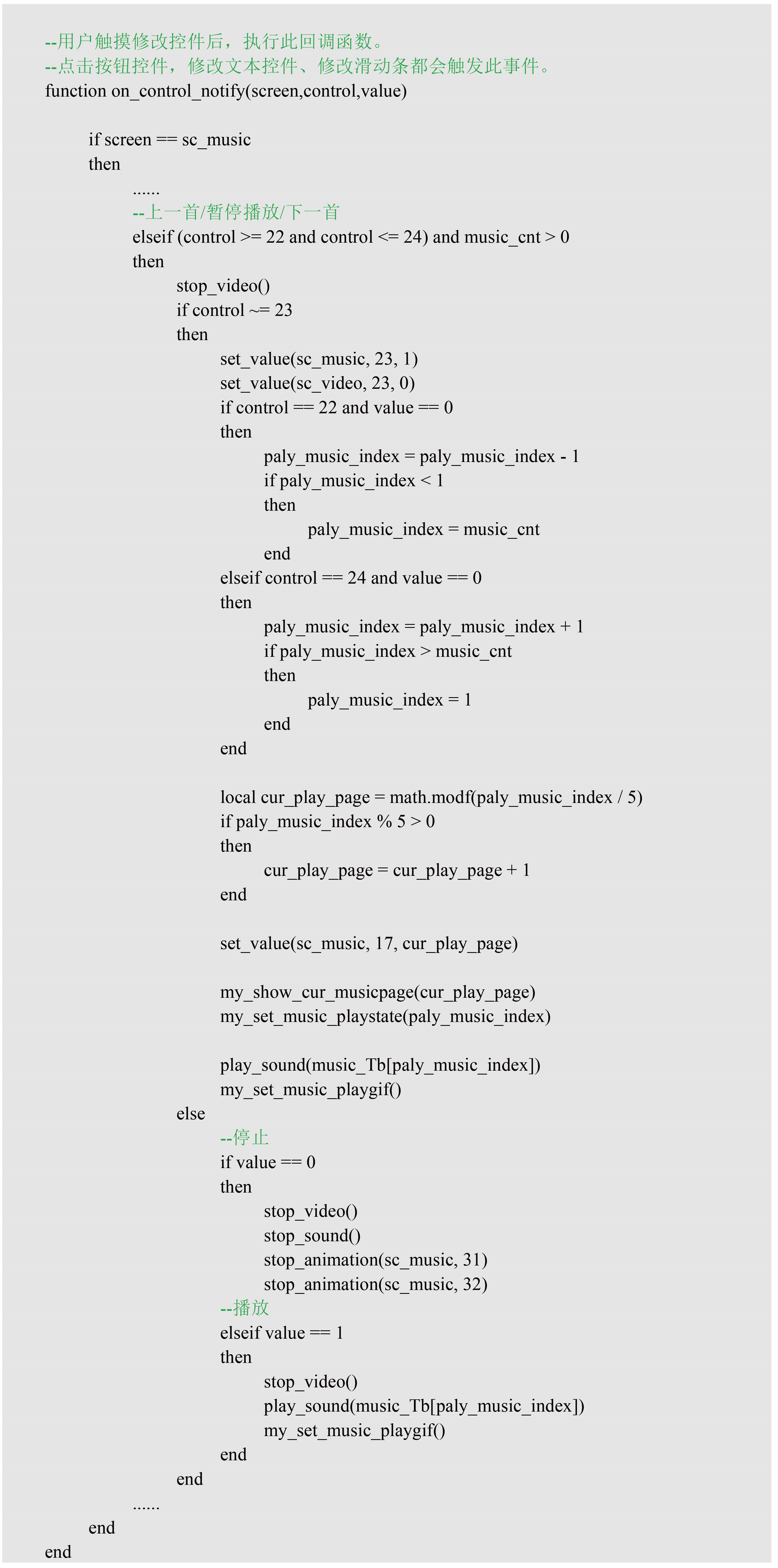

本文当用户插入SD卡后，遍历出所有音频文件并保存在缓冲区里面，当用户翻页或点击播放时，从缓冲区里面显示音乐名或指定音乐播放。部分代码如程序清单 1所示：

程序清单 1 歌曲播放

本文播放音频通过遍历SD卡目录下的‘mp4’文件，通过选定对应的视频进行播放。

1. 画面配置

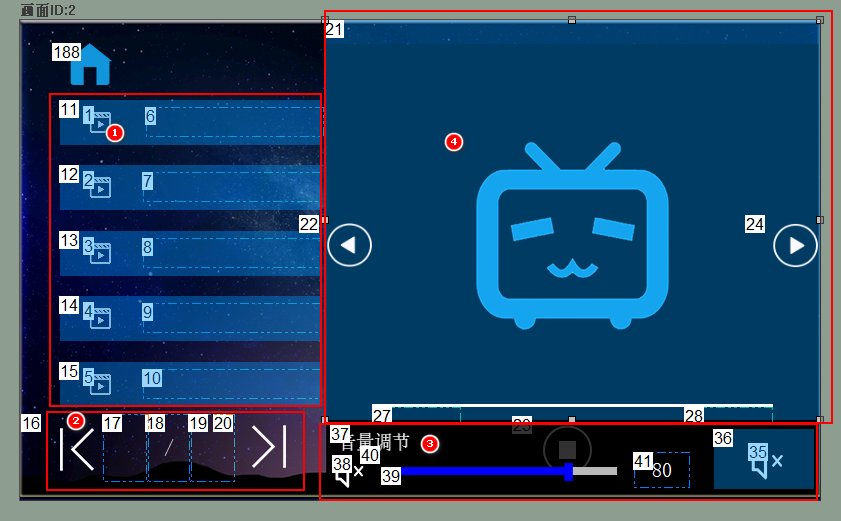

在画面ID2中，分为以下5大部分，如图31所示。

1) 视频菜单部分：显示视频名（文本控件ID6~10）、播放状态（图标控件ID1~5）、选择播放（按钮控件ID11~15）。当用户点击按钮控件时候，会播放对应文本控件显示的是视频，并且标亮视频名称和图标控件。

2) 菜单翻页部分：该部分主要由按钮控ID16（上一页）、按钮控件ID20（下一页）、文本控件ID 17（当前页）以及文本控件ID 20（总页数）。用户点击上一页或下一页会将遍历的视频名称相应显示出来。

3) 音量调节部分：点按钮控件36显示出调节部分的控件，调节部分主要如进度条控件ID39和滑动条控件ID40来调节音量大小。

4) 播放部分：该部分由按钮控件实现，按钮控件ID22上一首、按钮控件ID20开始/暂停、按钮控件ID24下一首功能，按钮控件ID21是控制上一首、下一首播放进度的显示/隐藏效果。

图3-2 画面配置

2. LUA脚本编辑

本文当用户插入SD卡后，遍历出所有视频文件并保存在缓冲区里面，当用户翻页或点击播放时，从缓冲区里面显示视频名或指定视频播放。部分代码如程序清单 2所示。

程序清单 2 写文件

如有问题欢迎联系我司技术支持咨询
