大彩串口屏如何实现串口更新菜单选项

发布人：大彩科技发布日期：2021-05-08

3.3 实现步骤

3.3.1 下拉菜单功能

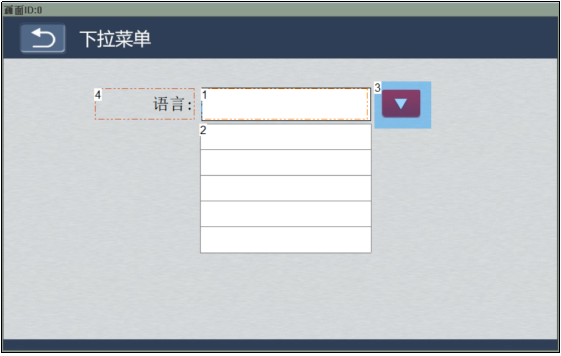

下拉菜单的功能主要通过lua脚本来实现，实现原理是通过按钮控件来触发下拉菜单选项的显示，通过对数据记录控件的选中操作，通过控件通知函数on_control_notify(screen,control,value)来触发回调，实现将数据记录控件选中的选项读取出来，再将读取出来的选项显示到文本控件中实现。相应的lua脚本代码如图3-5所示。

图3-5Lua脚本代码

3.3.2 串口指令更新选项

串口指令更新的步骤主要是：先将原来的菜单选项清空，然后重新更新需要显示的选项。对应的操作即串口给屏幕发送相应的指令即可，关于实现上面两个步骤，用到的指令有清除记录数据指令以及添加多行记录的指令。清除记录数据的指令参考图3-6。

图3-6清除记录数据指令

添加多条记录指令就是一条指令更新多个选项的显示。比如：将里面的选项更新成对应的电压参数，相应的指令参考图3-7。

图3-7添加多条记录指令

3.3.3 虚拟调试

通过串口发送指令去更新显示的选项，同时可以通过按钮来实现下拉菜单的功能。将里面的选项更新成对应的电压参数，相应的调试效果如图3-8所示。

图3-8调试效果
