大彩串口屏4G应用-OTA升级工程

发布人：大彩科技发布日期：2021-08-19



演示视频


一、适合范围


本文档适合大彩PM系列串口屏产品使用。




二、开发环境版本


1. VisualTFT软件版本：V3.0.1.1112及以上的版本。

版本查看：

1) 打开VisualTFT软件启动页面如图2-1软件版本，右上角会显示的软件版本号；

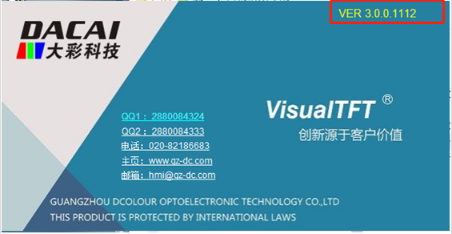

图2-1软件版本

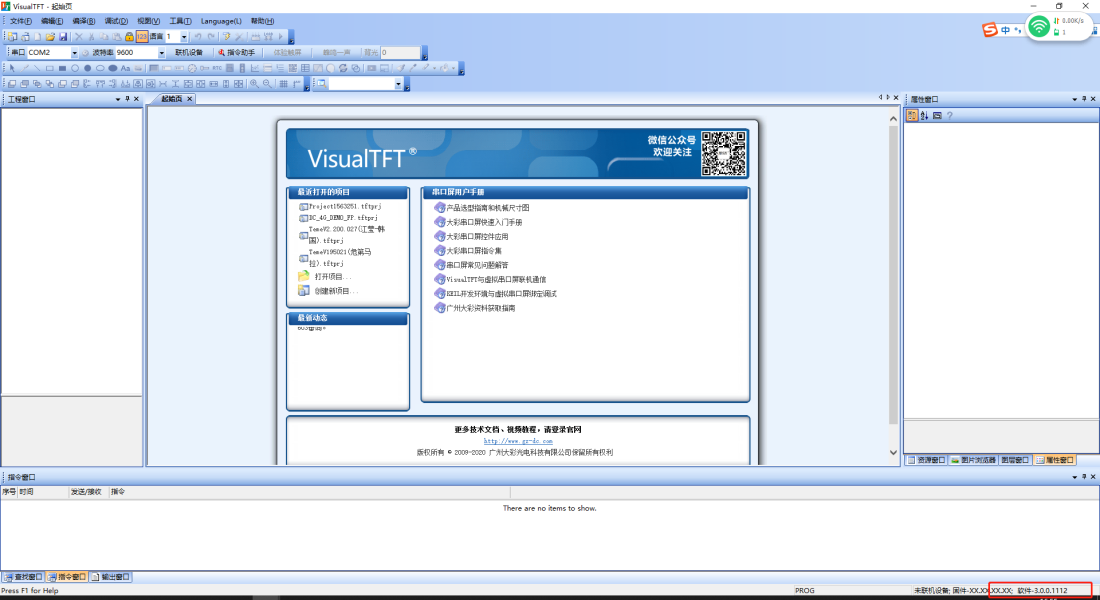

2) 打开VisualTFT，在软件右下角可以查看软件版本图2-2软件版本，最新版本可登录http://www.gz-dc.com/进行下载。


图2-2软件版本


2. 串口屏硬件版本：M系列固件 >=V6.3.325.00。

版本查看：

1) 查看屏幕背面版本号贴纸；

2) VisualTFT与屏幕联机成功后，右下角显示的版本号。





三、概述


本例程，介绍4G的HTTP下载文件、OTA升级工程的方法。





四、参考资料


 1  《LUA 脚本API V1.4》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

 2  《LUA基础学习》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

 3  LUA脚本初学者可以通过下面链接进行学习。

http://www.runoob.com/lua/lua-arrays.html





五、教程实现


本文主要将以下2点进行说明：

1. 准备工程素材；

2. 配置串口屏工程；






5.1 准备工程素材

5.1.1 准备工程素材

在实现例程前需要作以下3个准备：

1. 硬件平台；

2. 软件平台；

3. UI素材；

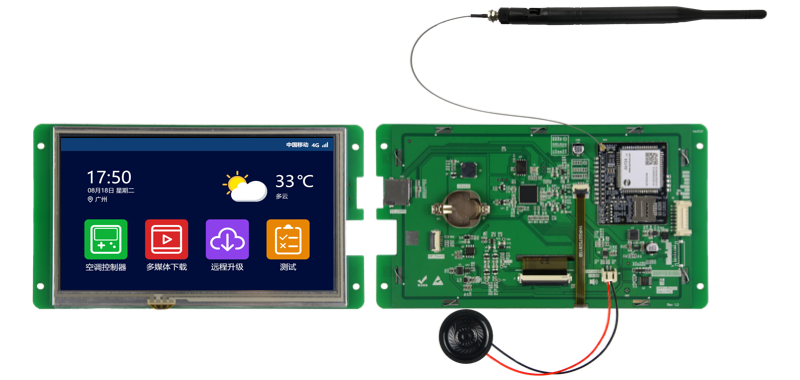

该例程使用大彩M系列7寸串口屏DC80480M070_1111_0T为验证开发平台。如图5-1所示：

图5-1  M系列7寸串口屏

其他尺寸的串口屏均可借鉴此教程。


5.1.2 软件平台

使用大彩自主研发的上位机软件VisualTFT配置工程，登录http://www.gz-dc.com/下载。如图5-2所示；

图5-2下载软件






5.2 配置串口屏工程

本文主要介绍以下2点：

(1) 画面配置

(2) LUA编辑


5.2.1 画面配置

在画面ID0中，触发下载、下载过程、4G信号值及运营商3部分组成。

触发下载：3个按钮控件，作为触发下载条件。

  • 控件ID1为工程下载。
  • 下载过程：控件ID4~8作为下载过程的体现：
  • 文本控件ID4用于显示下载速度（min/Kb）
  • 文本控件ID5显示下载信息
  • 进度条控件ID6为显示下载进度
  • 文本控件ID7用于显示下载进度百分比
  • 文本控件ID8显示 ‘当前已下载大小/总下载大小’，单位Kb
  • 4G信号和运营商：图标控件控件ID11作为信号显示、文本控件ID10用于显示运营商。画面配置如图5-3所示：
  • 串口屏固件版本：文本控件ID13用于显示固件版本号。

注意：其他非关键控件不在一一介绍，下文不在累述

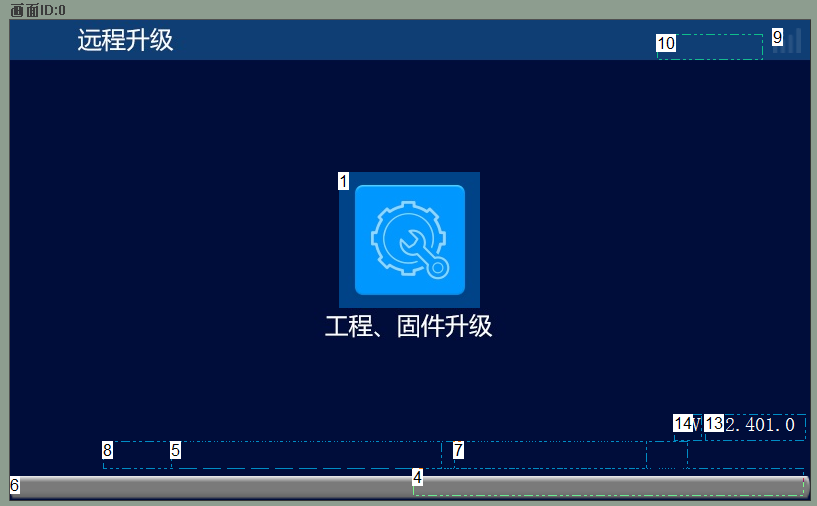

图5-3 画面配置


5.2.2 LUA编辑

本例程中，屏幕上电执行初始化操作，如加载4G AT 指令的库、初始化4G模块、定时获取运营商和信号值等。

当用户点击工程、固件升级按钮时，调用air_http_download（）开始下载文件。在下载回调函数on_ota_http_download_file_cb（）里进行数据存储，显示下载信息等。若该文件单次下载不完，会多次回调on_ota_http_download_file_cb（）函数，直至下载完毕，如图5-4所示。

特别注意：使用OTA时，每次从云端下载数据最大不超过2048字节，每次写入内存最大不超过512字节。

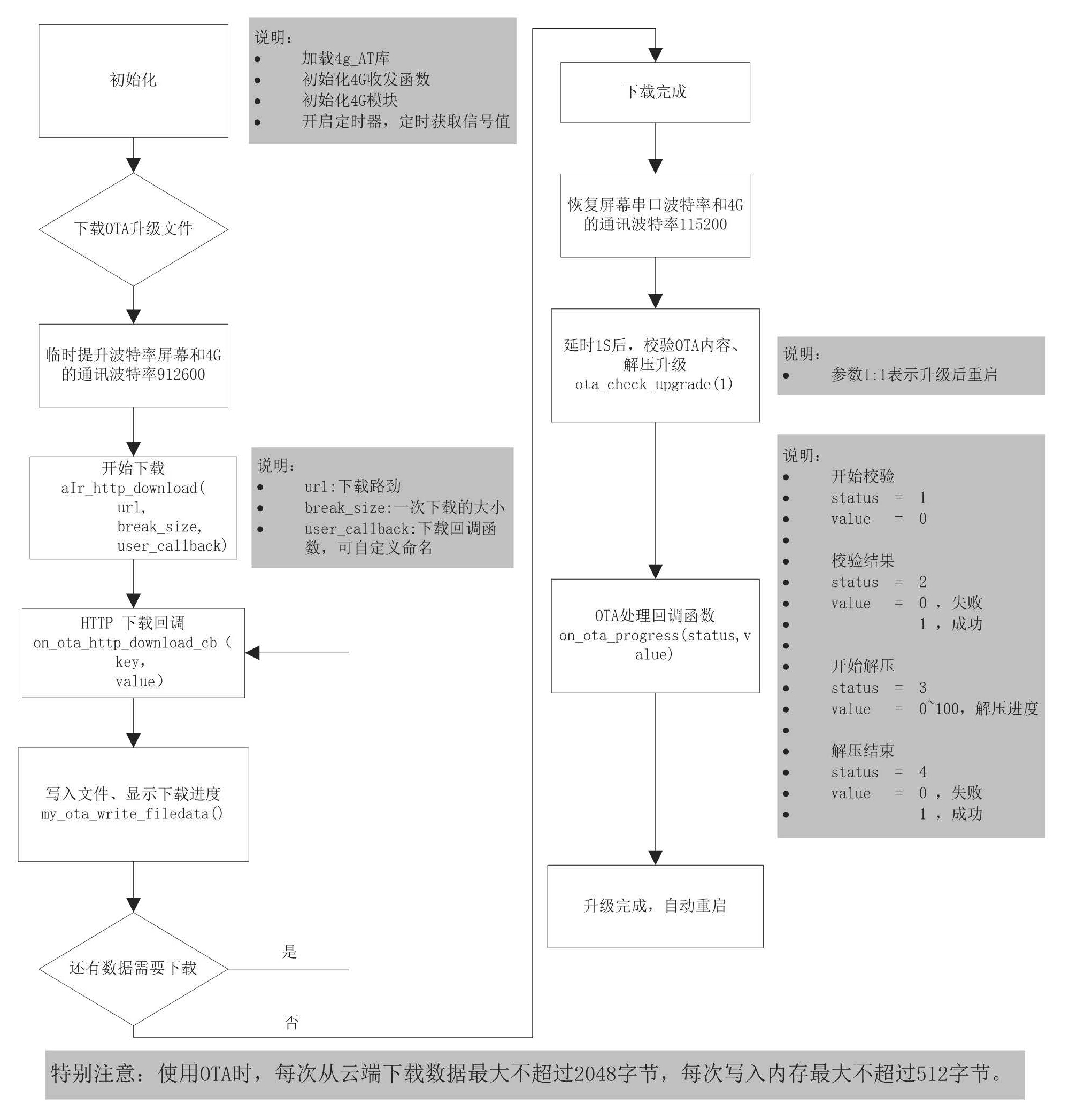

图5-4 下载流程


1. 初始化

调用系统函数on_init（）执行代码如程序清单 1所示：


程序清单 1  初始化

--[[*******************************************************************
** Function name:  on_init
** Descriptions :  系统初始化时，执行此回调函数。
*******************************************************************--]]
function on_init()
    ota_destroy()             --清楚ota内容
    dofile('air724at.lua')  --加载 http.lua 文件
    uart_set_baudrate3(115200)  --设置与4G模块通讯的串口3的波特率为115200

    start_timer( timerId_init, timerout_init, 0, 1 )    --初始化定时器，部分内容延时一段时间在初始化

    air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)     --设置4G库函数的命令发送函数，命令回调函数、调试信息打印函数

    air_hw_int()   --4G模块初始化设置
end

-- [[*******************************************************************
** Function name:  on_timer
** Descriptions :  定时器超时回到调函数。
** @ timer_id    :  定时器ID
*******************************************************************--]]
function on_timer(timer_id)
    on_air_timer(timer_id)          --4G库函数的定时处理

    --延时解压ota文件
    if timer_id == timerId_ota_check_upgrade
    then
        air_log('timer_id == timerId_ota_check_upgrade')
        ota_check_upgrade(1)        --检查文件，并解压,参数 1 表示升级后重启

    --延时初始化的内容
    elseif timer_id == timerId_init
    then
        set_visiable( screen_updata, 6, 0)
    end
end

--[[*******************************************************************
** Function name : at_cops_csq
** Descriptions  : 获取运营商信息、信号强度
** @return       : nil,无返回值
*******************************************************************--]]
function at_cops_csq()
    air_cmd_add('AT+COPS?','OK',1000) –获取运营商
    air_cmd_add('AT+CSQ'  ,'OK',1000) –获取信号
end

--[[*******************************************************************
** Function name:  on_air_resp_callback
** Descriptions :  4G模块-数据回调接口
** @key           :  屏幕向4G模块的发送请求
** @value        :  4G模块返回的数据
*******************************************************************--]]
function on_air_resp_callback(key, value)

    if value == nil
    then
        return              --value为空时退出
    end

    --*********************************************************************
    --功能：    判断 key
    --          如果 key 为空，则退出函数。
    --          因为 key 为空时，下方 string.find( key , ) 是不正确的使用。
    --          以下key的处理必须不为空，
    --*****************************************************************
    if key == nil
    then
        return
    end

    ......

    --*******************************************************************
    --条件：    4G初始化完成
    --功能：    使用使用AT指令获取信号强度和运营商。
    --          使用 http get 请求天气、北京时间。
    --调用函数：at_cops_csq()
    --函数功能：获取信号强度和运营商
    --调用函数：get_wea_and_time()
    --函数功能：请求天气、北京时间
    --*******************************************************************
    if string.find(key,'+SAPBR=1,1') ~= nil and string.find(value,'OK') ~= nil
    then
        set_visiable( screen_updata, 16, 0 )      --画面‘多媒体下载’的提示清空
        at_cops_csq()                                  --获取信号强度、运营商
    end

    --****************************************************************
    --条件：    设置4G模块波特率成功
    --功能：    设置串口波特率为 921600
    --****************************************************************
    if string.find(key,'+IPR=921600') ~= nil and
    string.find(value,'OK') ~= nil
    then
        uart_set_baudrate3(921600)
    end

    --****************************************************************
    --条件：    设置4G模块波特率成功
    --功能：    设置串口波特率为 115200
    --****************************************************************
    if string.find(key,'+IPR=115200') ~= nil and
    string.find(value,'OK') ~= nil
    then
        uart_set_baudrate3(115200)
    end

    --****************************************************************
    --条件：    4G模块返回运营商信息
    --功能：    设置显示运营商
    --****************************************************************
    if string.find(key,'+COPS') ~= nil and string.find(value,'+COPS') ~= nil
    then
        --************************************************************
        --value    ： +COPS: 0,2,"46000",7
        --要提取的值：46000
        --正则表达式： '+COPS:.*,.*,"(%d*)"'
        --************************************************************
        local regular_e = '+COPS:.*,.*,"(%d*)"'--正则表达式
        --获取的值赋给 my_mobile_MCCMNC
        local my_mobile_MCCMNC = string.match( value, regular_e )
        set_text( screen_main, 2, mobile_MCCMNC[my_mobile_MCCMNC])
    end

    --****************************************************************
    --条件：    4G模块返回信号强度信息
    --功能：    设置4G模块的信号等级
    --****************************************************************
    if string.find(key,'+CSQ')~=nil and string.find(value,'+CSQ')~=nil
    then
        --************************************************************
        --value    ： +CSQ: 15,99
        --要提取的值：15
        --正则表达式： '+CSQ: (.*),.*'
        --***********************************************************
        local regular_e = '+CSQ: (.*),.*' --正则表达式
        local my_csq = tonumber(string.match(value,regular_e))
        if my_csq<=11
        then
            set_value( screen_main, 1, 1) --设置信号图标显示第1帧
        elseif my_csq>=12 and my_csq<=13
        then
            set_value(screen_main, 1, 2) --设置信号图标显示第2帧
        elseif my_csq>=14 and my_csq<=15
        then
            set_value( screen_main, 1, 3) --设置信号图标显示第3帧
        elseif my_csq>=16
        then
            set_value( screen_main, 1, 4) --设置信号图标显示第4帧
        end
    end
end

--[[******************************************************************
** Function name: on_uart_recv_data3
** Descriptions : 接收串口3数据回调函数，连接4G模块。
******************************************************************--]]
function on_uart_recv_data3(packet)
    --4G AT指令库API
    on_air_recv_data(packet)
end

核心API函数

1) dofile (filename)

加载文件：本例程中加载4G AT 指令的库

  • filename  : 文件名


2) uart_set_baudrate3(speed)

设置串口3的波特率：串口3为屏幕和4G模块通讯的串口

  • speed  : 通讯的波特率


3) on_air_recv_data(packet)

串口接收4G模块的返回数据的回调。

  • packet  : 形参为表，字节数据。


4) air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)

设置4G库里的回调函数。形参类型为函数，参数依次为命令发送函数，命令回调函数、调试信息打印函数，可自定义函数名。

  • on_air_send_cb：屏幕向4G模块发送回调函数
  • on_air_resp_callback ：4G向屏幕返回数据回调函数
  • on_air_log_cb：用户调试信息回调函数调试


5) air_hw_int()

4G AT 指令的库函数，初始化4G模块


6) at_cops_csq()

自定义封装函数，获取运行商和信号值


7) air_cmd_add(sendstr,ackstr,timeout,retry,callback)

屏幕向4G模块发送AT指令

  • sendstr：屏幕向4G模块发送AT指令
  • ackstr：4G模块应答屏幕的请求
  • timeou：应答超时
  • retry：超时重发次数，可选
  • callback：应答回调函数，可选

注：如果没有设置超时重发次数，则超时时直接发送队列中的下一条指令。


8) on_air_resp_callback(key, value)

4G应答屏幕回调函数：屏幕发送AT指令，4G应答后均会回调该函数，初始化设置：air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)。

  • key：屏幕向4G模块发送请求的AT指令
  • value：4G模块返回的数据


9） ota_destroy()

清楚上次写在内存中的OTA数据。


相关AT指令：

本例程中，涉及到获取4G模块初始化、运营商、信号值等AT交互指令回调的判断，在on_air_resp_callback(key, value)回调函数中，判断4G收发的相关AT指令，如下所示：

1) 网络数据是否激活：

屏幕发送：AT+SAPBR=1,1。在air_hw_int()函数里发送。

屏幕接收：OK。on_air_resp_callback(key, value)函数里执行4G返回数据的判断


2)  获取运营商：

屏幕发送：AT+COPS?。在at_cops_csq()函数了发送。

屏幕接收：OK。on_air_resp_callback(key, value)函数里执行4G返回数据的判断


3)  获取信号值：

屏幕发送：AT+CSQ。在at_cops_csq()函数了发送。

屏幕接收：OK。on_air_resp_callback(key, value)函数里执行4G返回数据的判断



2. HTTP下载

用户点击按钮控件ID1，HTTP下载对应的OTA文件。文件，每次向服务器读取2048K大小文件，然后在下载回调函里，每次以512字节的数据写入存储地址，代码如程序清单2所示：

程序清单 2  HTTP下载



--[[******************************************************************
** Function name : on_control_notify
** Descriptions  : 系统回调函数，用户通过触摸修改控件后，执行此回调函数。
**                    点击按钮控件，修改文本控件、修改滑动条都会触发此事件。
** @ screen       : 控件触发所在的页面
** @return        : 控件触发的ID
** @return        : 控件值
** @return        : nil,无返回值
******************************************************************--]]
function on_control_notify(screen,control,value)
    --*******************************************************************
    --位置：    ota升级
    --*******************************************************************
    if screen == screen_updata
    then
        if control == 1 and value == 1
        then

            set_enable( screen_updata, 1, 0)

            set_value( screen_updata, 6, 0)
            set_text( screen_updata, 7, '')
            set_text( screen_updata, 8, '')
            set_text( screen_updata, 4, '')

            set_visiable( screen_updata, 6, 1)           --设置进度条可见
            set_visiable( screen_updata, 7, 1)           --设置进度文本可见
            set_visiable( screen_updata, 8, 1)           --设置文件大小文本可见

            file_len           = 0
            file_curt_dl_perct = 0

            air_set_baudrate(921600)

            --开始下载
            air_http_download(ota_HttpDownFile_URITb,
                              ota_dlOnceSize,
                              on_ota_http_download_cb)
        end
    end
end

--[[*********************************************************************
** Function name: ota_http_download_process
** Descriptions : 计算当前写入（下载）进度
** @cur_process : 当前下载进度
** @return       : nil, 无返回值
*********************************************************************--]]
function ota_http_download_process( cur_process )

    local allsize =  string.format('%0.2f', (file_len    / 1024))
    local cursize =  string.format('%0.2f', (cur_process / 1024))
    local file_curt_dl_perct = (cur_process/file_len)*100

    file_curt_dl_perct = string.format('%0.1f',file_curt_dl_perct)

    set_value(screen_updata, 6, file_curt_dl_perct)
    set_text(screen_updata , 7, '下载进度: '..file_curt_dl_perct..' %')
    set_text(screen_updata ,  8, '文件大小: '..cursize..' KB / '..allsize..' KB')
end

--[[*********************************************************************
** Function name: on_ota_http_download_cb
** Descriptions : 下载文件
** @key           : key, HTTP下载返回标识
** @value        : value,4G模块屏幕  的应答数据
** @return       : nil, 无返回值
*********************************************************************--]]
function on_ota_http_download_cb(key, value)

    if key=='data_len'
    then
        local otafile_len = value               --获取文件长度
        file_len = otafile_len

        ota_destroy()      --清楚ota内容
        ota_init_addr = ota_init('0123456789abcdef',otafile_len,ota_addr)  --初始化OTA内存

        start_timer_download_speed(file_len)  --开始计算下载时间
        set_text( screen_updata, 4, '')        --速度显示为空

    elseif key=='data'                           --文件数据包
    then
        my_ota_write_filedata('',value,add_write,ota_init_addr)   --分段写入数据

    elseif key=='finish'                        --下载结束
    then
        air_set_baudrate(115200)     --重新设置4G模块和串口3波特率为115200
        start_timer(timerId_ota_check_upgrade, timerout_ota_check_upgrade , 0, 1)  --定时执行ota_check_upgrade(1)

        ota_seek_ops = 0                        --写的位置，计算下载进度
        file_len           = 0                  --本次下载的文件长度

        set_visiable( screen_updata, 6, 0)      --设置进度条不可见
        set_visiable( screen_updata, 7, 0)      --设置进度文本不可见
        set_visiable( screen_updata, 8, 0)      --设置文件大小文本不可见
        set_enable( screen_updata, 1, 1)

        local dl_sec,dl_speed = stop_timer_download_speed()     --停止下载计时，比返回总用时秒数，每秒下载速度
        set_text(screen_updata,4,'下载速度：'.. string.format('%0.2f',dl_speed) ..'KB/s 总用时：'..dl_sec..'s ')

        set_text( screen_updata, 5, '文件等待校验，请稍等...')
    elseif key=='timeout'             --下载超时
    then
        reset_4G()                    --重启4G
        dl_reset_flag = 1             --重启标志位
        air_set_baudrate(115200)      --重新设置4G模块和串口3波特率为115200
        ota_destroy()                 --清楚ota内容

        set_text( screen_updata, 5, '下载超时，发生网络错误，重新设置中...') --提示
        stop_timer_download_speed()       --停止下载计时
        set_enable( screen_updata, 1, 1)

    elseif key=='dl_file_read_retry'     -- HTTPREAD 重下
    then
        --*************************************************************
        --value：            retry: -1,601
        --要提取的值：       -1
        --                   601
        --正则表达式：       'retry: (%d*),(%d*)'
        --*************************************************************
        local httpread_retry=''
        local status=''
        local regular_e = 'retry: (.*),(%d*)'      --正则表达式
        local httpread_retry,status = string.match(value,regular_e)   --获取的值赋给
        if httpread_retry == '-1' and ( status == '408' or status == '601' or status == '603' )
        then
            reset_4G()
            dl_reset_flag = 1

            stop_timer_download_speed()      --停止下载计时
            set_text( screen_updata, 5, '下载超时，发生网络错误，重新设置中...')    --提示
            set_enable( screen_updata, 1, 1)

        end
        ota_destroy()
    elseif key=='dl_file_head_retry'       -- HTTPHEAD 重下
    then
        --**************************************************************
        --value：            retry: -1,601
        --要提取的值：       -1
        --                   601
        --正则表达式：       'retry: (%d*),(%d*)'
        --**************************************************************
        local httphead_retry=''
        local status=''
        local regular_e = 'retry: (.*),(%d*)'      --正则表达式
        local httphead_retry,status = string.match(value,regular_e)            --获取的值赋给
        if httphead_retry == '-1' and ( status == '408' or status == '601' or status == '603' )
        then
            reset_4G()
            dl_reset_flag = 1

            stop_timer_download_speed()             --停止下载计时
            set_text( screen_updata, 5, '下载超时，发生网络错误，重新设置中...') --提示
            set_enable( screen_updata, 1, 1)

        end
        ota_destroy()
    end
end

--[[*****************************************************************
** Function name : my_ota_write_filedata
** Descriptions  : ota数据分段写入ota升级地址
** @file         : 文件路径
** @data         : 待写入的数据
** @open_mode    : 打开文件的方式
** @addr         : ota初始化地址
*****************************************************************--]]
function my_ota_write_filedata(file, data, open_mode,addr)

    local count     = 0     --每次写的字节数
    local write_cnt = 0     --‘data’数据一共需要写的次数

    --获取待写入数据的长度和数据类型
    local wrire_len, data_type = my_getdataLen_Type(data)

    local write_byte_Tb = {}

    if type(addr) == 'number'
    then

        --数据长度大于0
        if wrire_len > 0
        then
            --计算'@data'要写多少次
            write_cnt =  math.modf(wrire_len / ota_WriteOnceSize)
            -- wrire_len 不是 ota_WriteOnceSize 的整数倍时，wrire_len = wrire_len + 1
            if wrire_len % ota_WriteOnceSize > 0
            then
                write_cnt = write_cnt + 1
            end
            my_uart_log('Lua_debug: need write allcnt -> '..write_cnt..' rn')


            for i = 1, write_cnt
            do
                --复位写字节数组
                write_byte_Tb = {}

                --计算本次写的个数
                count = ota_WriteOnceSize
                if i == write_cnt
                then
                    if wrire_len % ota_WriteOnceSize > 0
                    then
                        --最后一次写入时，count为剩余数据的长度
                        count = wrire_len % ota_WriteOnceSize

                    end
                end

                --计算写的位置
                ota_seek_ops = ota_seek_ops + count

                --显示当前写入（下载）进度
                ota_http_download_process( ota_seek_ops )

                my_uart_log('Lua_debug: cur write  -> '..i..'th / wrire count '..count..' rn')

                --填充写入flash的字节数组
                for j = 0, count - 1
                do
                    if data_type == 'string'
                    then
                        --字符串类型，将每个字符转换为字节数组
                        write_byte_Tb[j - 1] = tonumber(string.byte(data, ((i - 1) * ota_WriteOnceSize + j), ((i - 1) * ota_WriteOnceSize + j)))

                    elseif data_type == 'table'
                    then
                        --数组类型，字节赋值
                        write_byte_Tb[j] = data[((i - 1) * ota_WriteOnceSize + j)]
                    end
                end

                if i == write_cnt
                then
                    if wrire_len % ota_WriteOnceSize > 0
                    then
                        for y=count,ota_WriteOnceSize-1 do
                            write_byte_Tb[y] = 0
                        end
                    end
                end

                ota_write(write_byte_Tb)         --写数据到内存中
            end
        end
    else

    end
end

核心API函数

1) air_http_download(url,break_size,user_callback)

4G库函数，HTTP下载文件。

  • url：HTTP下载资源连接。
  • break_size：单次网络下载的包大小，单位字节（BYTE），本例程中为7K。
  • user_callback：改形参是一个函数变量，HTTP下载应答屏幕的回调函数。名称可自定义命名，如本例程为on_http_download_file_cb。


2) on_ota_http_download_file_cb(key, value)

用户自定义函数，HTTP下载回调函数。

  • key：HTTP响应数据类型
  • value：HTTP响应的内容
- 若key = ‘data_len’，表示HTTP下载的文件大小；value 表示为文件大小，单位byte。
- 若key = ‘data’，表示HTTP响应数据内容；value为数据内容，类型为字节数组，大小为air_http_download(url,break_size,user_callback)设置的break_size。
- 若key = ‘finish’，表示HTTP下载完成；value为文件总大小，单位byte
- 若key = ‘timeout’，表示HTTP下载超时。
- 若key = ‘dl_file_head_retry’，表示 HTTPACTION 查询头信息超时。若超时，内部已经处理了3次重发数据请求。

- 若key = ‘dl_file_read_retry’，表示 HTTPACTION 查询读取数据超时。若超时，内部已经处理了3次重发数据请求。


3) my_ota_write_filedata(file, data, open_mode)

用户自定义函数，写文件。本例程，将4G HTTP下载返回的数据写在内存中。

  • file：存储路径，本例程中，为空。
  • data：存储的数据，类型可以是‘数组’或‘字符串’，本例程中，4G HTTP下载返回的数据类型是数组
  • open_mode：文件打开模式：本例程中，每次写文件，将数据写在文件尾。

注意：本文不再阐述文件读写的详细说明，可参考相应的资料，如《Lua应用-文件读写V1.0.pdf》


4) ota_destroy ( )

清除OTA数据：对0x800000地址写入的数据清除。


5) ota_init (md5，filesize, addr)

视频播放回调函数

  • md5：字符串，固定为‘0123456789abcdef’
  • filesize：ota.bin文件的大小，单位：byte
  • addr：固定为0x800000（16进制）

如ota.bin文件大小为17542byte，则ota_init(‘0123456789abcdef’, 17542, 0x800000)。


6) ota_write(writeTb)

OTA写入，用户调用ota_write(writeTb)，将writeTb数据写入到0x800000地址。

  • writeTb:写入字节数据，写入大小为2048 byte,不足2048byte补零。写入该地址的数据掉电后不清除。


7) ota_check_upgrade(state)

ota.bin文件校验、解压。当用户将ota.bin文件传输完毕后，调用ota_check_upgrade(state)对ota.bin进行先校验在解压，解压成功后即已经升级完成，屏幕自动重启。

  • state：1，进入升级状态。



3. OTA升级

OTA文件下载完成，则调用ota_check_upgrade(1)开始进入校验解压过程，代码如程序清单 3所示：

程序清单 3 文件校验、解压



--[[**************************************************************
** Function name:  on_timer
** Descriptions:   定时器超时回调
******************************************************************--]]
function on_timer(timer_id)

    ......
    --延时解压ota文件
    if timer_id == timerId_ota_check_upgrade
    then
        air_log('timer_id == timerId_ota_check_upgrade')
        ota_check_upgrade(1)       --检查文件，并解压,参数 1 表示升级后重启
    end

end

--[[*******************************************************************
** Function name: on_ota_progress
** Descriptions : 解压升级
** @status      : 解压状态
** @value       : 对于状态的具体数值
**
** @开始校验
** @status  =  1
** @value   =  0
**
** @校验结果
** @status  =  2
** @value   =  0 ，失败
**             1 ，成功
**
** @开始解压
** @status  =  3
** @value   =  0~100，解压进度
**
** @解压结束
** @status  =  4
** @value   =  0 ，失败
**             1 ，成功
**
** @return      : nil, 无返回值
******************************************************************--]]
function on_ota_progress(status,value)

    if status == 1
    then
        set_text(screen_updata , 5, '开始校验')
        set_value(screen_updata, 6, 0)
    elseif status == 2
    then
        if value == 0
        then
            set_text(screen_updata , 5, '校验失败，文件错误，请检查下载文件')
        elseif value == 1
        then
            set_text(screen_updata , 5, '校验成功')
        end
    elseif status == 3
    then
        set_value(screen_updata, 6, value)
        set_text(screen_updata , 5, '文件解压进度: '..value..' %')
    elseif status == 4
    then
        if value == 0
        then
            set_text(screen_updata , 5, '解压失败')

        elseif value == 1
        then
            set_text(screen_updata , 5, '解压成功')
            set_value(screen_updata, 6, 100)

        end
    end
    refresh_screen()                        --刷新画面

end

核心API函数

1) ota_check_upgrade(state)

ota.bin文件校验、解压。当用户将ota.bin文件传输完毕后，调用ota_check_upgrade(state)对ota.bin进行先校验在解压，解压成功后即已经升级完成，屏幕自动重启。

  • state：1，进入升级状态。



2) on_ota_progress(status,value)

OTA校验、解压回调。当用户ota_check_upgrade(state)函数后，会自动回到该API。

  • status:状态。1-校验过程，2-校验结果，3-解压过程，4解压结果
  • value：处理结果。
当state = 1,value 固定为0；
当state = 2,0-校验失败，1-校验成功；
当state = 3,0-~100，解压进度；
当state = 4,0-解压失败，1-解压成功。



3) refresh_screen()

刷新屏幕。







5.3 下载工程

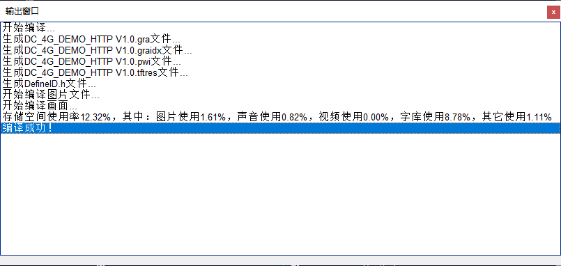

工程编译成功后在输出窗口会提示编译成功，如图5-5所示；

图5-5编译成功

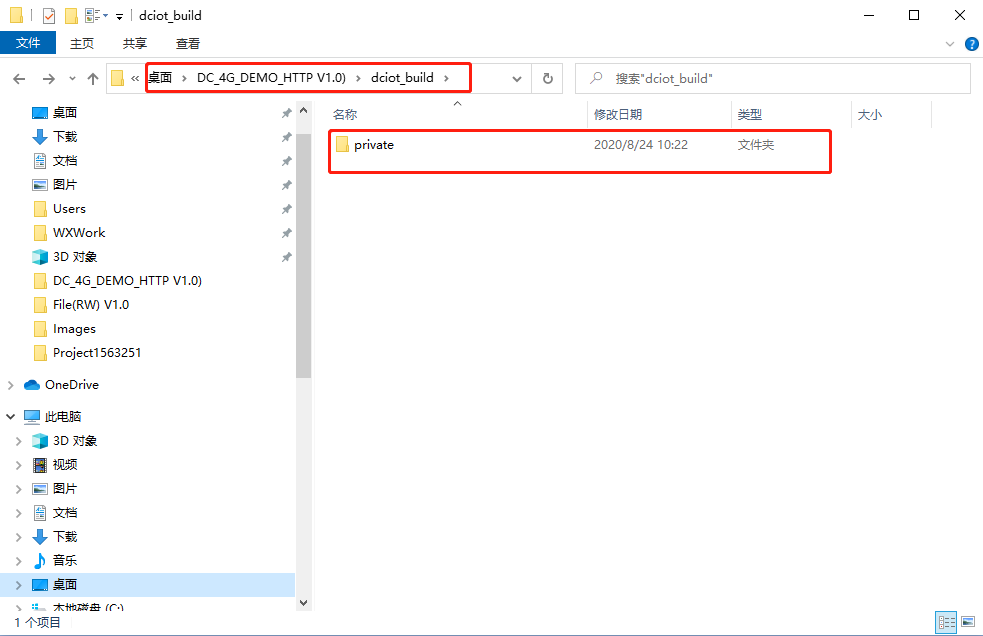

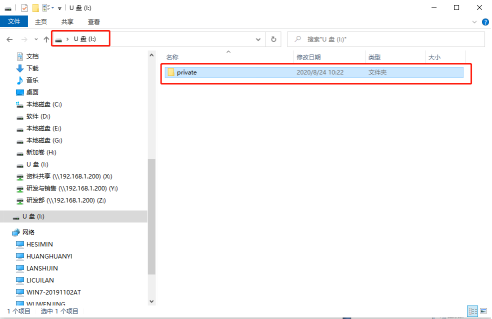

在菜单栏中，文件→打开工程目录，在‘dciot_build’目录的‘private’拷贝到SD卡中，如图5-6和图5-7所示；把SD卡接上串口屏后重新上电，等到提示烧录工程成功后，拔掉SD卡重新上电即可。

图5-6量产向导


图5-7拷贝到SD卡
