大彩串口屏CAN总线数据收发应用说明

发布人：大彩科技发布日期：2021-09-02

一、适合范围


本文档适合大彩带 CAN接口的EW系列串口屏产品使用。





二、开发环境版本


1. VisualTFT软件版本：V3.0.1.1112及以上的版本。

版本查看：

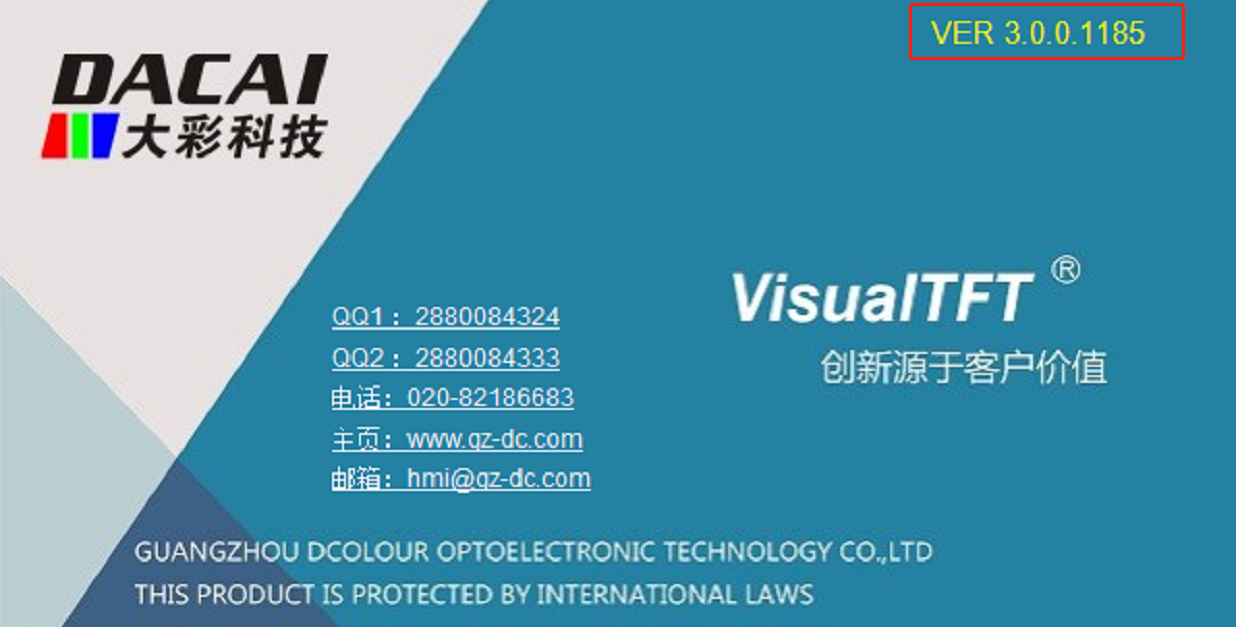

1) 打开VisualTFT软件启动页面如图2-1软件版本，右上角会显示的软件版本号；


图2-1软件版本

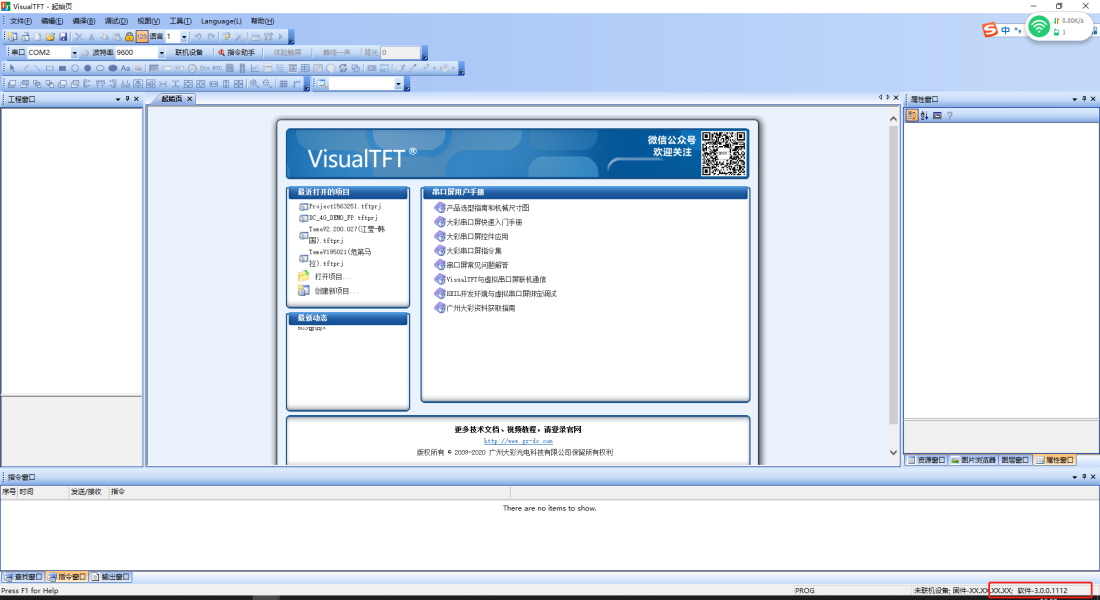

2) 打开VisualTFT，在软件右下角可以查看软件版本图2-2软件版本，最新版本可登录http://www.gz-dc.com/进行下载。


图2-2软件版本


2. 串口屏硬件版本：EW系列固件 >= V7.0.863.0。

版本查看：

1) 查看屏幕背面版本号贴纸；

2) VisualTFT与屏幕联机成功后，右下角显示的版本号。





三、CAN功能概述


EW系列串口屏CAN总线接口的参数如下：

1. 波特率支持125k ~ 1M Bps；

2. 屏幕内置128欧姆终端电阻；

3. 支持标准帧和扩展帧；

4. 遵循CAN2.0B协议。





四、参考资料


 1  《LUA 脚本API V1.4》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

 2  《LUA基础学习》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

 3  LUA脚本初学者可以通过下面链接进行学习。

http://www.runoob.com/lua/lua-arrays.html





五、教程实现


本文主要介绍屏幕CAN接口数据收发，以及CAN相关API应用等，将以下2点进行说明：

1. 准备工程素材；

2. 配置串口屏工程；






5.1 准备工程素材

在实现例程前需要作以下3个准备：

1. 硬件平台；

2. 软件平台；

3. UI素材；


5.1.1 硬件平台

该例程使用大彩物联型7寸串口屏DC80480EW070为验证开发平台。如图5-1所示；

图5-1  EW系列7寸串口屏

其他尺寸EW型的串口屏带CAN总线接口的产品均可借鉴此教程。


5.1.2 软件平台

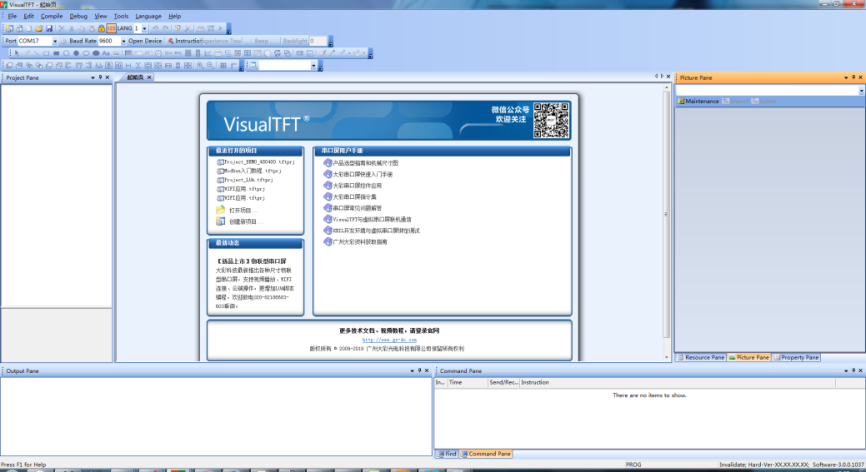

使用大彩自主研发的上位机软件VisualTFT配置工程，登录http://www.gz-dc.com/下载。如图5-2所示；


图5-2 下载软件






5.2 配置串口屏工程

本文主要介绍以下2点：

(1) 发送数据

(2) 接收并显示数据


5.2.1 CAN总线收发测试

本例程中使用电脑通过USB转CAN的调试工具与EW070进行数据收发测试。

1. 画面配置

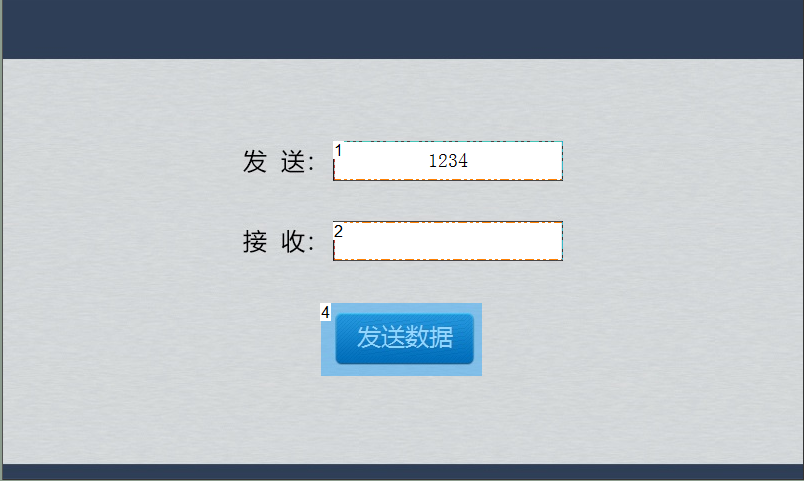

在画面ID0中，添加两个文本控件（控件ID1、控件ID2）和一个按钮控件（控件ID4），其中控件控件ID1显示“需要发送的数据”、控件ID2显示“CAN总线接收到的数据”。控件ID1为按钮按下时候发出数据给CAN总线。如图5-3所示：

图5-3 画面配置


2 LUA脚本编辑

在系统初始化函数中打开CAN bus 接口，代码如所示；

--初始化函数
function on_init()
    canbus_open(0,125,0,0)    --打开CANBUS 接口，设备索引号0，波特率125kbps ,关闭只读模式,关闭自收发测试
end


本例程中，用户点击按钮控件ID4后，将向CAN总线发送控件1的值。代码如程序清单 1所示：


程序清单 1 功能实现

--用户通过触摸修改控件后，执行此回调函数。
--点击按钮控件，修改文本控件、修改滑动条都会触发此事件。
function on_control_notify(screen,control,value)
    if screen== screen_can and control==4 and value==1
    then
        send_data_buffer[0] =  get_value(screen_can,1)>> 8
        send_data_buffer[1] =  get_value(screen_can,1)&0xFF
        canbus_write(0,CAN_CMD_ID,2,0,0,send_data_buffer)

    end
end

电脑调试工具接收到CAN的数据，显示如下：


function on_canbus_recv (index,identifier,dlc,rtr,ide,data)
     if  CAN_CMD_ID == identifier then
        set_value(screen_can,5,rtr)
        if data[0] ~= nil and data[1] ~= nil then
            local show_value = (data[0]<<8) + data[1]          --将前两个字节合并显示
            set_value(screen_can,2,show_value)
            canbus_write(0,CAN_CMD_ID,dlc,0,0,data)

        end

     end

end


当电脑通过CAN正确响应屏幕请求后，将信息显示在文本ID2中。


5.2.2 核心API函数

1) canbus_open(index,baudrate,listen_mode,loop_back) --开启CANBUS 接口

  • Index-索引号0~1（0指的是第一路CAN接口，1表示第二路CAN接口，目前只支持一路）
  • Baudrate-波特率（单位K），可选125,250,500,1000
  • listen_mode-只读模式
  • loop_back-自发自收（环回/自测）


2)  canbus_close(index) 关闭CANBUS 接口

  • Index-索引号0~1


3) canbus_write(index,identifier,dlc,rtr,ide,data)  发送CAN报文

  • index--索引号0~1
  • identifier--报文ID（越小优先级越高）
  • dlc--数据长度（0~8，最长8个字节）
  • rtr--远程帧，0代表否，1代表是
  • ide--扩展帧，0代表否，1代表是
  • data--数据，table 格式



4) on_canbus_recv(index,identifier,dlc,rtr,ide,data)  CAN 报文回调函数，收到报文后，系统自动调用

  • index--索引号0~1
  • identifier--报文ID（越小优先级越高）
  • dlc--数据长度（0~8，最长8个字节）
  • rtr--远程帧，0代表否，1代表是
  • ide--扩展帧，0代表否，1代表是
  • data--数据，table 格式



基本思路：当按钮控件ID4按下的时候，触发触摸控件回调函数on_control_notify()，再调用canbus_write ()向CAn总线发送报文。当CAN总线其他节点发送数据后屏幕会自动回调系统函数on_canbus_recv，通过判断对应的报文ID编号，对屏幕的响应信息data进行提取。
