大彩串口屏4G应用-串口自定义指令

发布人：大彩科技发布日期：2021-11-18

演示视频


一、适合范围


本文档适合大彩PM 4G系列串口屏产品使用。





二、开发环境版本


1. VisualTFT软件版本：V3.0.0.1112及以上的版本。

版本查看：

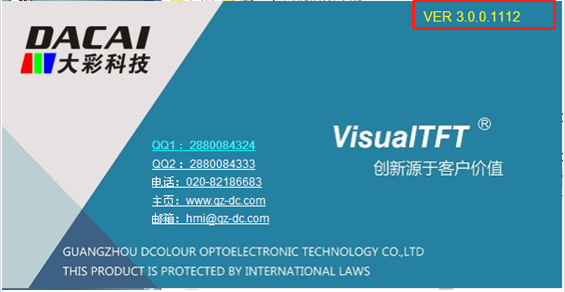

1) 打开VisualTFT软件启动页面如图2-1软件版本，右上角会显示的软件版本号；

图2-1软件版本

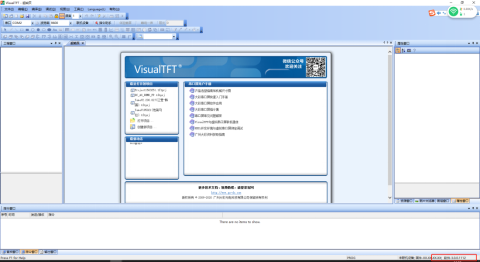

2) 打开VisualTFT，在软件右下角可以查看软件版本图2-2软件版本，最新版本可登录http://www.gz-dc.com/进行下载。

图2-2软件版本


2. 串口屏硬件版本：M系列固件>= V6.3.249.00。

版本查看：

1) 查看屏幕背面版本号贴纸；

2) VisualTFT与屏幕联机成功后，右下角显示的版本号。





三、概述


本例程主要讲述通过简单的LUA程序，就可以实现单片机只需发指令给串口1就可以控制4G模块，同时可以使用大彩指令。

本例程适用于数据量小的应用。当涉及到下载图片、文件到串口屏FLASH的功能时，还是要在LUA里面进行所有的数据处理，请参考HTTP下载的例程。





四、参考资料


 1  《LUA 脚本API V1.4》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

 2  《LUA基础学习》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

 3  LUA脚本初学者可以通过下面链接进行学习。

http://www.runoob.com/lua/lua-arrays.html





五、串口自定义指令流程


本文主要介绍串口自定义指令控制4G模块时需要执行的指令以及所使用API函数的详细说明，执行流程如下。

图 5-1 流程图






5.1 4G模块开机

通过GPIO控制4G模块开机。如程序清单1所示：

程序清单 1 4G模块开机


function on_init()

    --初始化GPIO
    gpio_set_out(IOPWRKEY)
    gpio_set_out(IORESET)
    gpio_set_value(IOPWRKEY,0)

    --开启定时器，等一段时间在控制4G模块开机
    stop_timer(setup_4G_timerid1)
    start_timer(setup_4G_timerid1,setup_4G_timeout1,0,1)

end

--4G模块上电
function setup_4G()

    --控制4G模块的开机引脚，开机
    gpio_set_value(IOPWRKEY,1)
    stop_timer(setup_4G_timerid)
    start_timer(setup_4G_timerid,setup_4G_timeout,0,1)
end

--4G模块定时处理接口
function on_timer(timer_id)
    if timer_id==setup_4G_timerid then
        --setup_4G:end
        --控制4G模块的开机引脚，开机完成，回复初始状态
        gpio_set_value(IOPWRKEY,0)
    end

    if timer_id==setup_4G_timerid1 then
        setup_4G()
    end
end







5.2 串口自定义指令

接收串口1的自定义指令，自定义指令中包括AT指令，在LUA中处理，获取出AT指令，再通过串口3发送给4G模块，如程序清单2所示。

程序清单 2 自定义指令解析

--单片机发AT指令控制4G模块，把串口1的数据处理后，转发到串口3
--串口1自定义指令示例一 发送AT：EE B5 04 41 54 0D 0A FF FC FF FF
--串口1自定义指令示例二 发送AT+CSQ：EE B5 08 41 54 2B 43 53 51 0D 0A FF FC FF FF
--串口1自定义指令示例三 发送AT+COPS?：EE B5 0A 41 54 2B 43 4F 50 53 3F 0D 0A FF FC FF FF
--串口1自定义指令示例四 发送AT+ICCID：EE B5 0A 41 54 2B 49 43 43 49 44 0D 0A FF FC FF FF
function on_uart_recv_data(packet)

    local packet_at={}
    --EE B5 [自定义指令] FF FC FF FF
    --[自定义指令]格式：AT指令长度 + AT指令
    --例子：EE B5       02            41 54 0D 0A     FF FC FF FF
    --解析：固定帧头    AT指令长度    AT指令          固定帧尾

    --AT指令会放到 packet_at 里
    --packet_at[0]开始就是AT指令
    --有效指令字节数 #packet-6
    for i=0,packet[2]-1
    do
        packet_at[i] = packet[3+i]
    end
    uart_send_data3(packet_at)
    for i=0,#packet_at
    do
        set_text(0,i+4,packet_at[i])
    end

end


接收4G模块返回的数据，再通过串口1发送给单片机，如程序清单3所示；

程序清单 3 接收4G模块返回的数据

function on_uart_recv_data3(packet)
    --4G返回的数据，串口3转发到串口1
    uart_send_data(packet)
End
