产品名称:DC48480M040_1XX

系       列:M型医用级

尺       寸:4.0"

分  辨  率:480*480

通讯接口:RS485

相关资料下载:
数据手册 指令集 开发包 选型表 更多资料
  • 产品展示
  • 参数与性能
  • 开发软件

演示视频


产品概括

DC48480M040_1XX是一款4.0寸分辨率为480*480、采用电容触摸的M型86盒组态串口屏。
       1. 标准86底盒设计,全镜面电容屏设计,主打炫酷和物联网;
       2. 采用32位嵌入式SOC处理器,内部集成SDRAM;
       3. 支持JPEG图片压缩,矢量字库,多语言一键切换;
       4. 面板采用BOE/群创/翰彩等兼容品牌(根据市场货源而定,不予额外通知);
       5. 支持常用组态控件和LUA脚本,图文刷新更快,可实现内部逻辑运算和自定义协议;
       6. 支持类似安卓滚动、滑动特效,默认RS485通讯;
       7. 220V电源输入、继电器输出;

核心竞争力

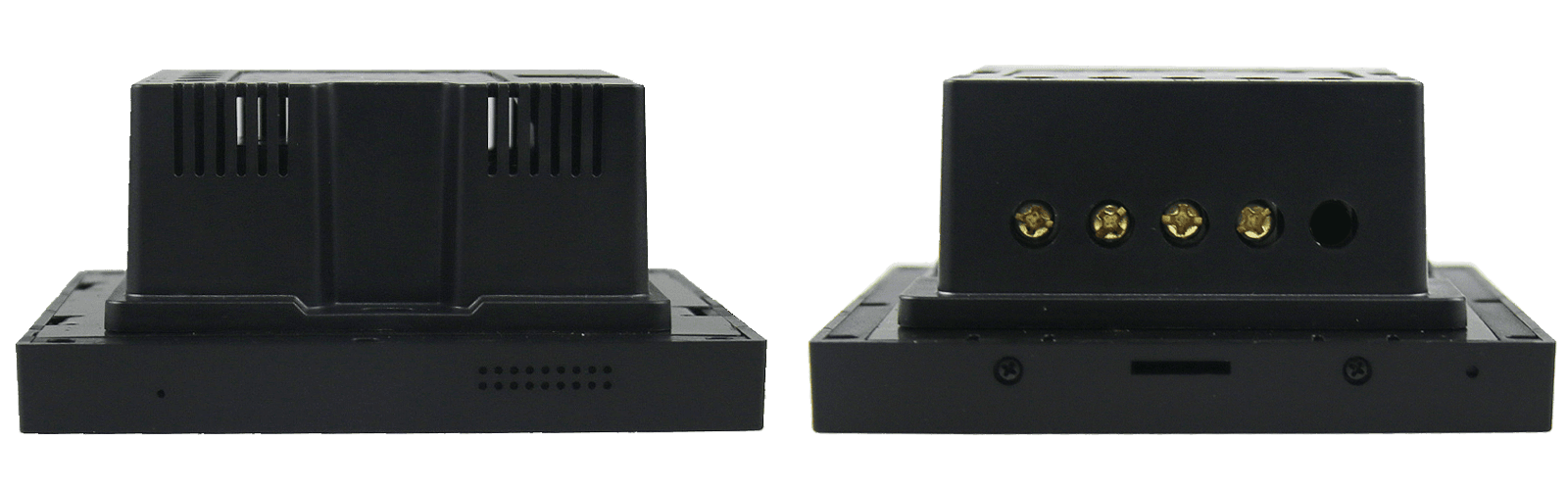

产品图片

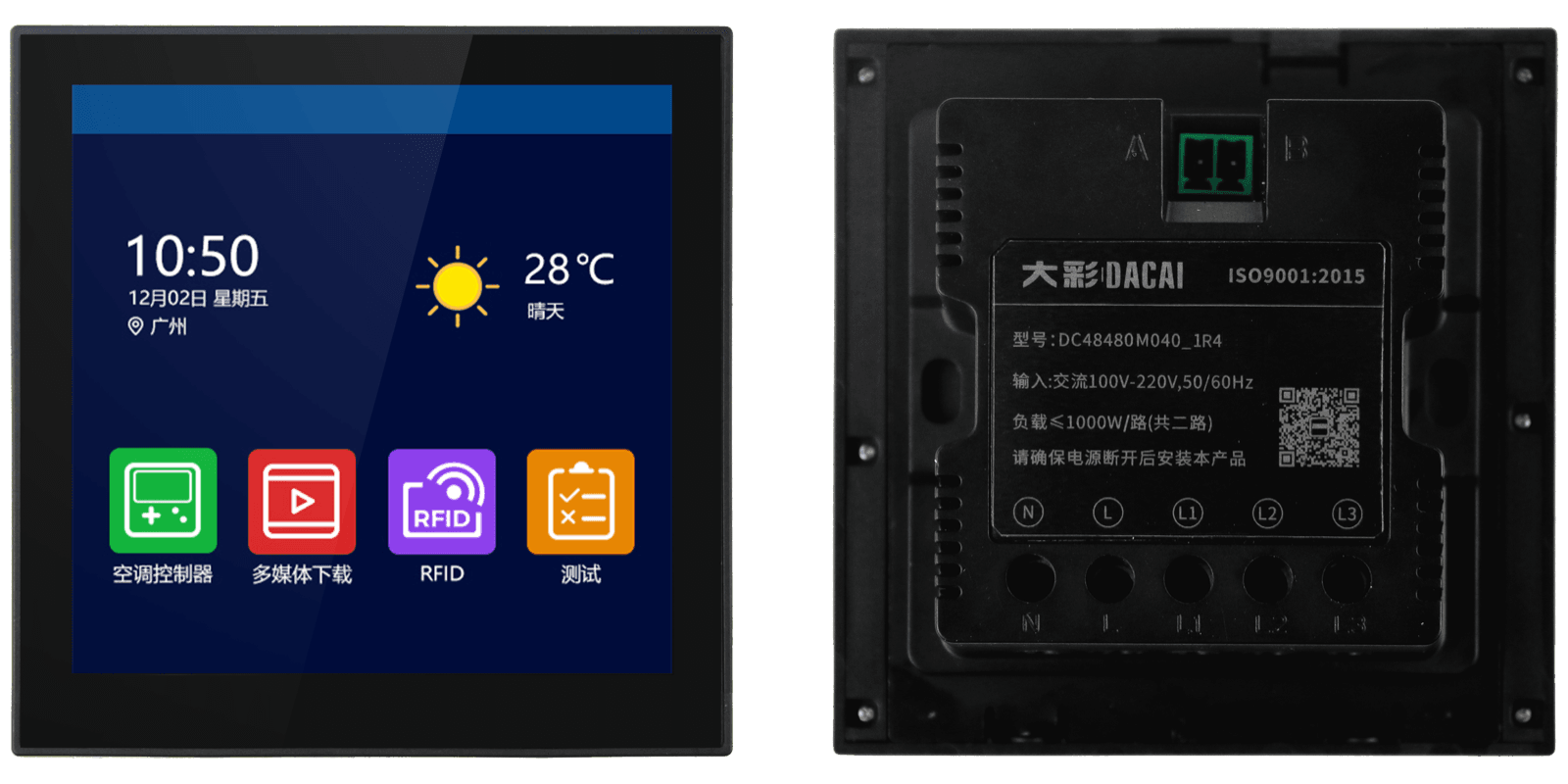

黑色电容屏


无触摸

核心硬件

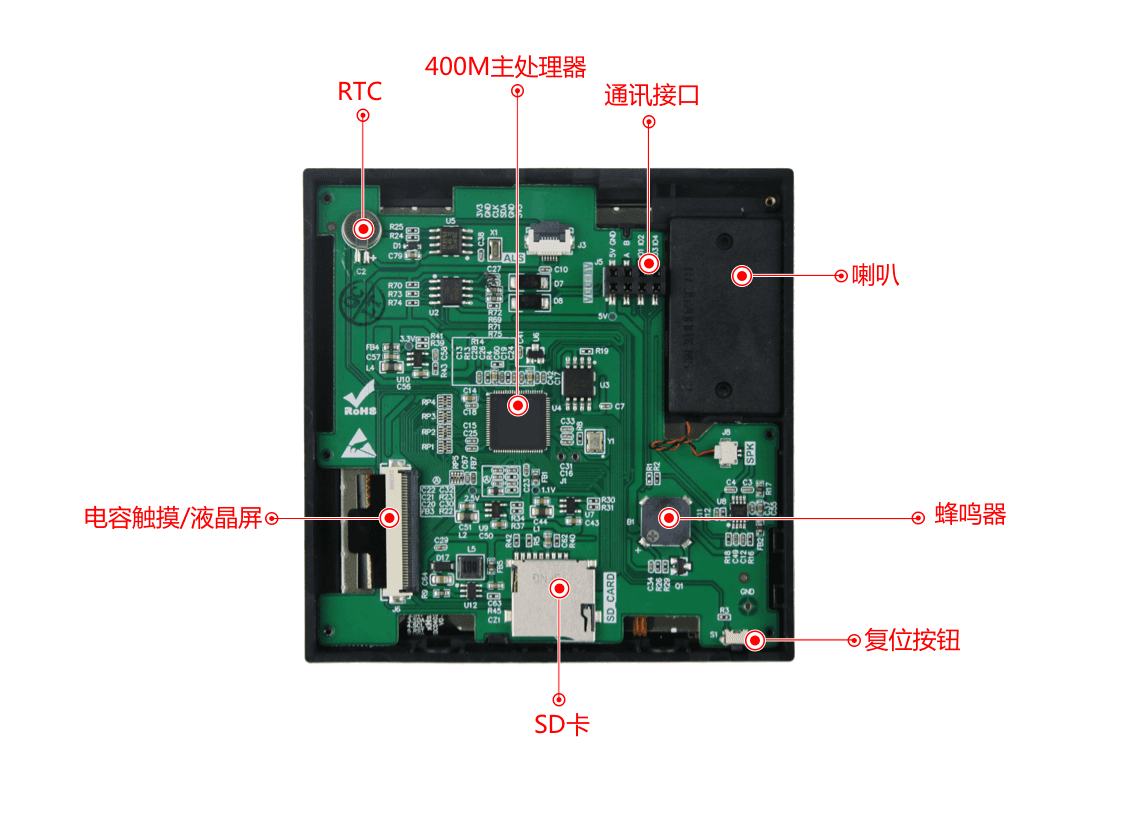

基础版硬件配置图

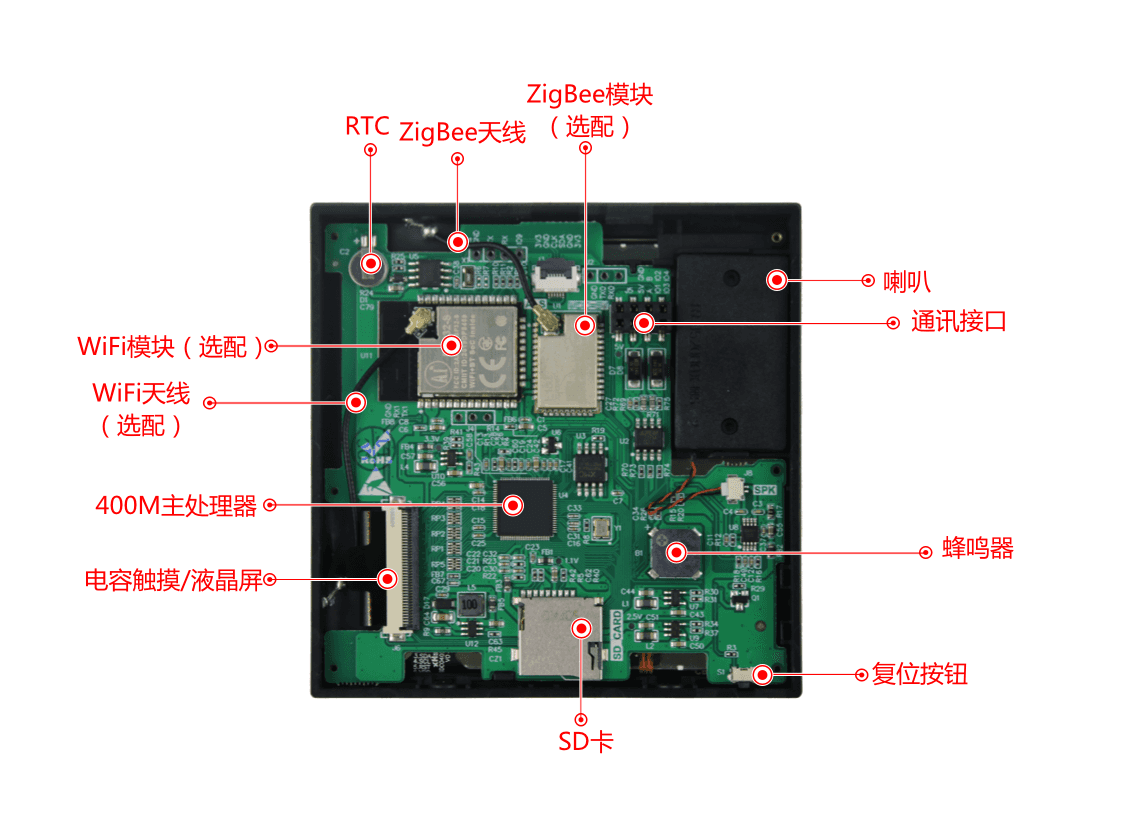

带WiFi、ZigBee 硬件配置图

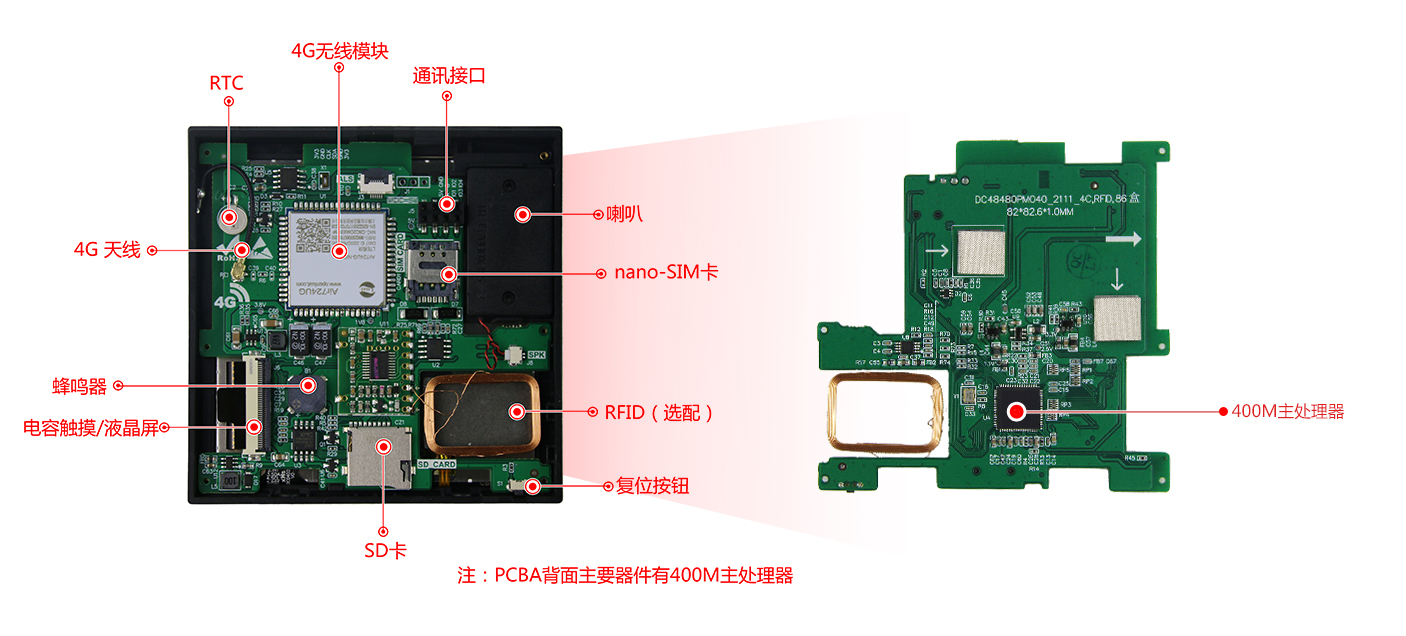

4G、RFID 硬件配置图

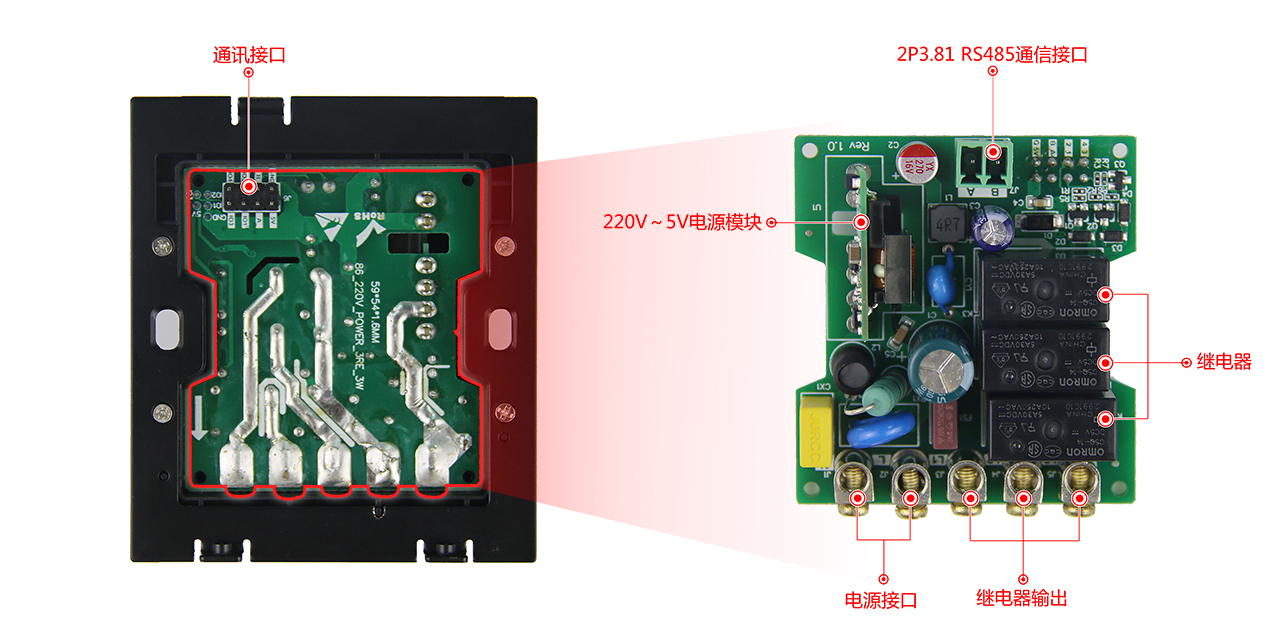

电源板硬件配置图


调试图


应用领域


系列区别



技术规格

产品参数

型号说明

DC48480M040_100(RS485,电容触摸)

DC48480M040_1WZ(RS485,电容触摸,WiFi,ZigBee)

DC48480M040_1R4(RS485,电容触摸,RFID,4G)

产品系列

M系列,医用级

核心处理器

400M SOC处理器

操作系统

无操作系统,上电即可运行

协议类型

默认大彩组态指令集,上位机可配置运行MODBUS RTUXGUS协议

脚本语言

5.3版本LUA脚本,屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

4.0

分辨率

480*480

安装方向

支持090180270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体,边缘抗锯齿处理,支持任意大小ASCIIGBKGB2312UNICODE(全球语言)字库,也可自定义任意电脑字体显示

图片存储

支持JPEGPNG(半透/全透)压缩,支持任意大小图片存储。累加可存储约150张全屏图片(按大小70KB/张计算,不建议BMP格式)。图片压缩比不同,此值会上下浮动

颜色

65K色,16RGB

电源电压

85 - 305VAC / 90 - 430VDC

电源接口方式

火线、零线(用螺丝柱固定)

继电器输出

3路(4G版只有2路),由主芯片IO控制,输出电压与电源电压一致。每路允许通过最大电流2A(用螺丝柱固定)

功耗

DC48480M040_100功耗

背光最暗、无喇叭:0.7W

背光最暗、有喇叭:1.7W

背光最亮、无喇叭:1.7W

背光最亮、有喇叭:2.6W

DC48480M040_1WZ功耗

背光最暗、无喇叭:1.4W

背光最暗、有喇叭:2.3W

背光最亮、无喇叭:2.4W

背光最亮、有喇叭:3.4W

DC48480M040_1R4功耗

背光最暗、无喇叭:1.0W

背光最暗、有喇叭:1.7W

背光最亮、无喇叭:2.0W

背光最亮、有喇叭:2.7W

背光最亮、有喇叭、4G最大功耗:9.5W

通讯方式

RS485

通讯波特率

1200115200bps ,典型波特率:9600bps

通讯接插件规格

2EDG3.81-2P

图片本地下载

SD

固件本地/远程升级

插入SD卡本地升级/支持用户主板远程串口升级屏幕固件

图片远程升级

支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等

实时时钟(RTC)

支持时钟、定时器、倒计时等功能

屏有效显示区(AA

* = 71.9mm*70.2mm

产品尺寸(长**高)

86.0mm*87.0mm*40.5mmMAX

配套上位机软件

VisualTFT®

工作温度

-20+70

存储温度

-30+80

音频播放

内置喇叭,MP3音频格式(喇叭4Ω2W,单声道),与图片共用存储空间。若mp3格式的采样率为128kbps,占用存储0.92MB/分钟

视频播放

MP4视频格式,与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件,占用存储21.9MB/分钟

WiFi

采用ESP-32模块,支持2.4G-2.48GHz 频段,支持网卡模式和热点模式,可配置成无线串口透传协议,可用TCP/IP 协议

ZigBee

采用E180-ZG120B模块,可配置为协调器、路由器、终端,支持串口透明传输模式

RFID

ID卡射频读卡模块,采用125K射频基站

三防漆工艺

无(可选项)

4G

4G模组型号

Air724UG

网络制式

移动/联通/电信4G 支持 TD-LTE/LTE FDD

适用地区

中国

流量卡

Nano-SIM卡(我司提供的流量卡仅供测试,如有续费、查流量和其它问题可在官网查阅流量卡使用说明:www.gz-dc.com/category/typeid/513#mainTop

适用频段

LTE-TDD:B34/B38/B39/B40/B41

LTE-FDD:B1/B3/B5/B8

通讯波特率

最大921600bps,典型值:115200bps

模组传输速率

115200波特率下,传输速度约900KB/Min

921600波特率下,传输速度约5MB/Min

内部协议(屏与模块)

AT指令

网络协议特性

支持TCP/UDP/HTTP/MQTT等网络协议

板端天线

外壳内置天线

产品核心竞争力

学习周期

30分钟熟悉开发环境,3天完成人机交互设计

程序调试

上位机集成了虚拟串口屏,无需连接硬件,直接Keil IDE与其绑定调试

启动时间

上电即运行,无系统加载时间

组态控件

拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件

系统键盘

内置虚拟数字、字符键盘,支持中英文输入法,可自定义键盘

数据记录

支持数据记录控件内容导出到SD

图层技术

系统内置多个显示图层,切换速度更快

多语言功能

出厂可预置多达15种全球任意国家语言,一键切换所需语言,无需多套UI

逻辑运算处理

上位机内嵌LUA脚本解析器,用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器,多年不断货

   液晶屏

显示器类型

TFT液晶屏

背光灯管

LED

亮度(cd/m²

430

背光灯寿命(h

>20,000

对比度

800:1

视角(L/R/T/B

80/80/80/80

触控面板

触控类型

电容触摸屏

电容屏触控方式

单点、滑动触摸

电容屏透光率

90%以上

电容屏触控寿命

电容屏触摸次数理论无限次、触控寿命与工作环境(灰尘、湿度)有关

电容盖板定制化

可按用户图纸尺寸定制玻璃盖板+电容触摸一体化贴合服务

定制服务

定制费用

一次性签订1000PCS合同,部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件,降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制,满足用户一切需求


可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件,内嵌国内独家首款“虚拟串口屏”。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其他控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中

       软件常用功能如下:
           (1) IDE环境操作人性化,界面美观大方;内置字库生成器、Lua脚本编译器
           (2) 软件集成了常用图标、按钮和键盘等矢量图,降低美工难度;
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能;
           (4)工程编译后为每个画面、图片和控件分配唯一ID;
           (5) 内置指令调试助手,方便PC直接调试串口屏,快速掌握指令操作;
           (6) 内嵌“虚拟串口屏”模拟仿真器,直接绑定KEIL调试,不需要每次工程图片有变化,而重新下载图片;
           (7)支持二进制文件烧录,量产更方便安全;
           (8)根据用户需求,定制特殊的PC软件功能;




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通  过USB/SD/UART/U/WIFI(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后,一旦按下画面某个按钮,用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析,用户即可获取当前按钮的画面位置和功能属性,这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品,用户单片机无需监听按钮ID上传的信息,只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后,即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此,研发前期评估时无需购买硬件,通过自己单片机RS232串口与它相连,即可相互通信,鼠标点击按钮就会立刻上传按钮控件信息,一旦开发者调试通过,真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率,用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时,所有运行结果都可以在“虚拟串口屏”上呈现,大大节省工程师开发时间,一旦工程界面有所改变,用户不再需要重新下载图片到串口屏,所有项目前期评估都可以基于PC端来完成。
