新品发布:大彩科技S系列1.3、1.8寸COF超薄结构串口屏发布!

发布人:大彩科技发布日期:2024-05-24




一、产品介绍




此次发布的为S系列平台的1.3寸、1.8寸COF超薄结构串口屏,分辨率分别为240*240与128*160,平台采用了Cortex-M3内核的处理器,内置了2Mbyte PSRAM和64Mbit FLASH,是专为小尺寸串口屏设计的MCU,精简了外围电路。

该平台默认支持大彩组态指令集,上位机可配置运行MODBUS RTU、XGUS协议,同样支持5.3版本LUA脚本,屏内部可运行用户编写的逻辑、协议和算法功能,无操作系统,上电即可运行显示画面

接口为FPC1.0-12P,引出蜂鸣器、SD卡座电路。


1.3寸订购型号:



无触摸产品图片


核心硬件标注图



产品尺寸

1.8寸订购型号:



无触摸产品图片

核心硬件标图

产品尺寸

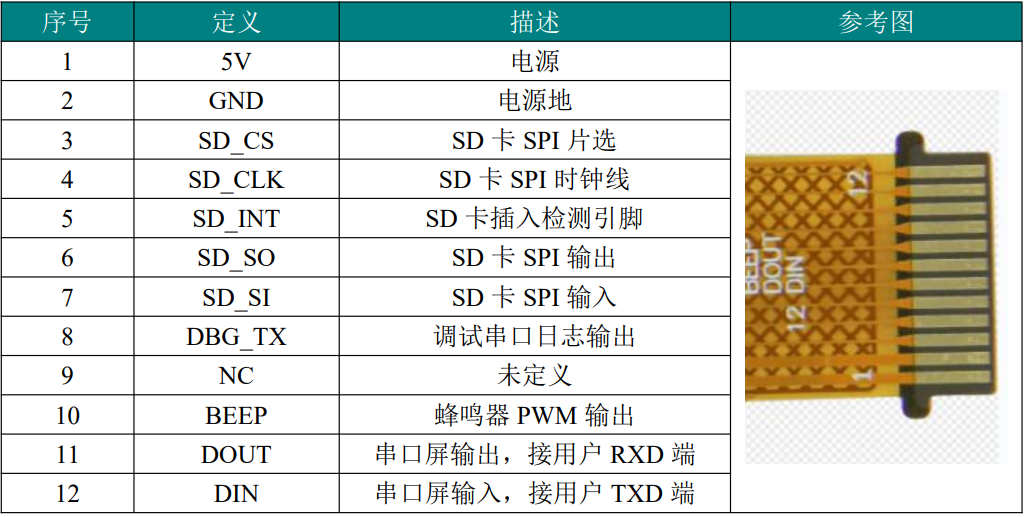

二、引脚定义


接口为FPC1.0-10P,引出蜂鸣器、SD卡座电路。



三、推荐电路



蜂鸣器引出推电路

SD卡座引出推荐电路:





四、产品特性


1
医用级标准设计,主打高稳定、高可靠性、高颜值、高品质;
2
采用96M主频Cortex-M3内核处理器,内部集成PSRAM、FLASH;
3
精简外围电路、低功耗、低成本。
4
支持常用组态控件和LUA脚本,图文刷新更快,可实现内部逻辑运算和自定义协议;
5
满足各类客户对小尺寸屏幕的需求;
6
持本地串口升级


五、购买链接



打开淘宝立即抢购!


https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-22620864341.11.7a493a1erl9rI2&id=798850176598


https://item.taobao.com/item.htm?id=799049540399&spm=a1z10.5-c-s.w4002-22620864341.11.21c95417VUeTN3&skuId=5446388601858
