新品发布：采用无挂钩式安装，结构更优，成本更优！7寸HMI 人机界面再添新品！

发布人：大彩科技发布日期：2024-08-19




一、产品介绍




这款是一款带外壳7.0寸，分辨率为800*480 的HMI人机界面屏，选用电阻触摸；在通信方面，串口分别支持RS232和RS485通信；性能方面，新产品与M型医用级组态串口屏一样，具备炫酷的动画效果和流畅的页面切换。

在安装方面，针对机械和工控行业的机柜设备，新外壳进行了重新设计并全面升级，取消了传统的挂钩螺丝安装结构自带卡扣挂钩件，只需要把产品对准开窗位置按压进机壳既可锁紧串口屏，实现无螺丝卡扣式安装，从而大幅提高设备安装效率。

安装示意图



订购型号：

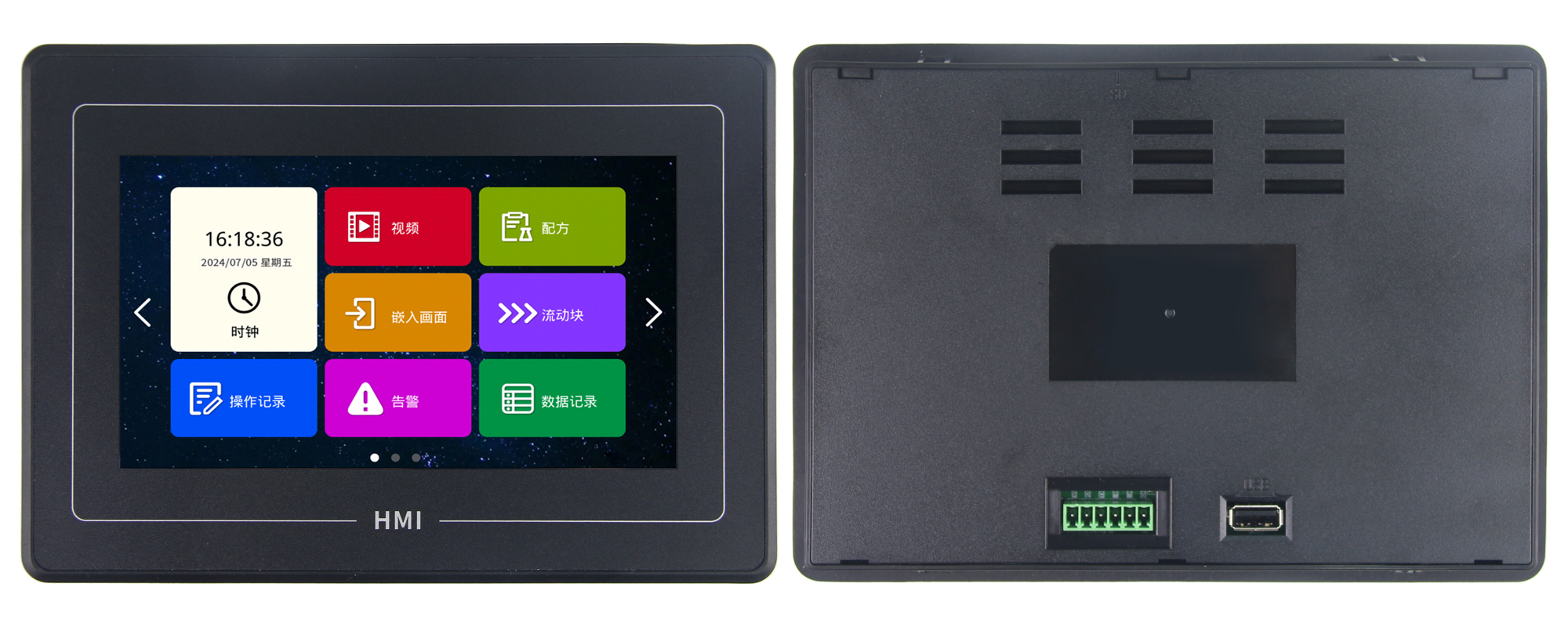

电阻触摸产品图片


核心硬件标注图


产品视频


二、引脚定义




三、产品特性


1
采用400M SOC处理器，屏幕运行速度更快，上电即可运行；
2
通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试；
3
支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率；
4
使用VisualHMI人机界面组态开发平台开发；
5
内部集成了DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等协议，可通过VisualHMI一键配置协议；
6
控件上新增配方功能、分期功能、流动块、操作记录表等控件，可以适应更多应用环境；
7
支持图片、固件的远程升级、增量升级、运行中升级等多种模式；
8
基于独创的数据存储方法，可以稳定、可靠、快速地记录各种数据，并且支持数据曲线化、表格化；
9
外壳全新升级更加符合工控设备安装使用；


四、协议与控件


4.1 通信协议

VisualHMI 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，UI显示和控制逻辑可彻底分离，并集成了 DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等等市场上多种主流 PLC 协议，具体协议如图4-1所示；

图4-1 PLC 协议


4.2 组态控件

VisualHMI 与市面上绝大部分串口屏相比，除了传统的按钮、文本、进度条控件之外，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等等组态控件，可满足用户更多的应用场景，如图4-2所示；

图4-2 组态控件


五、协议配置


用户可通过上位机配置运行 MODBUS RTU、XGUS、PLC 协议等协议。

打开 VisualHMI 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图5-1所示。

图5-1 协议配置

六、购买链接



打开淘宝立即抢购!

https://m.tb.cn/h.glYEiU6h521qc5B?tk=hhIN3eEVob2 HU9196
