产品名称:DC24320W028_3000_0X(T/N)

系       列:物联型

尺       寸:2.8"

分  辨  率:240*320

通讯接口:RS232/TTL

相关资料下载:
数据手册 指令集 开发包 选型表 更多资料
  • 产品展示
  • 参数与性能
  • 开发软件

演示视频




产品概括

   DC24320W028_3000_0X(T/N)(T:电阻;N:无触摸)是一款2.8寸分辨率为 240*320的物联型工业组态串口屏。

       1. 工业级标准设计,主打炫酷和物联网,EMI辐射可达CLASS B医疗等级;

       2. 采用32位400M嵌入式SOC处理器,内部集成SDRAM、H.264视频硬解码;

       3.  支持JPEG图片压缩、MP3/MP4音视频,WIFI通讯,矢量字库,多语言一键切换;

       3. 面板采用BOE/群创/翰彩等兼容品牌(根据市场货源而定,不予额外通知);

       4. 支持常用组态控件和LUA脚本,图文刷新更快,可实现内部逻辑运算和自定义协议;

       5. 支持类似安卓滚动、滑动特效,部分产品支持摄像头AV视频输入;

核心竞争力


产品图片

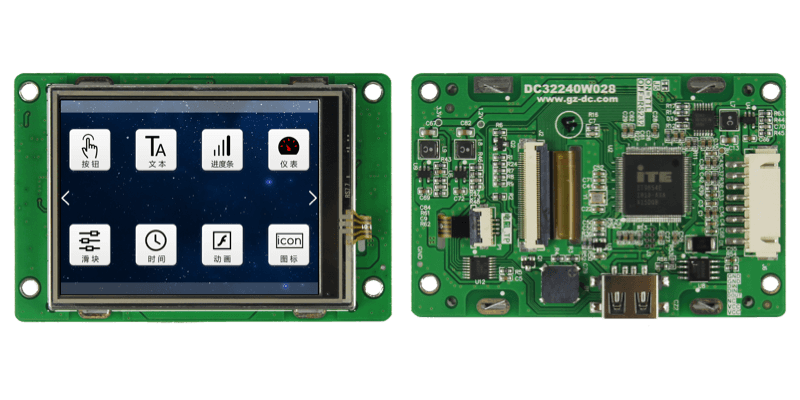

电阻屏

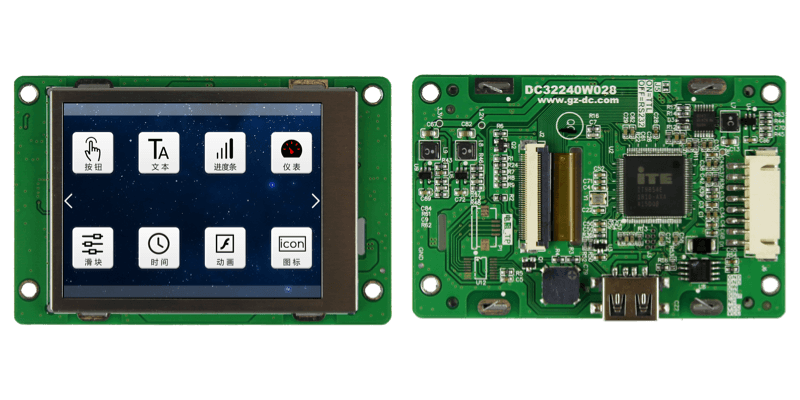

无触摸

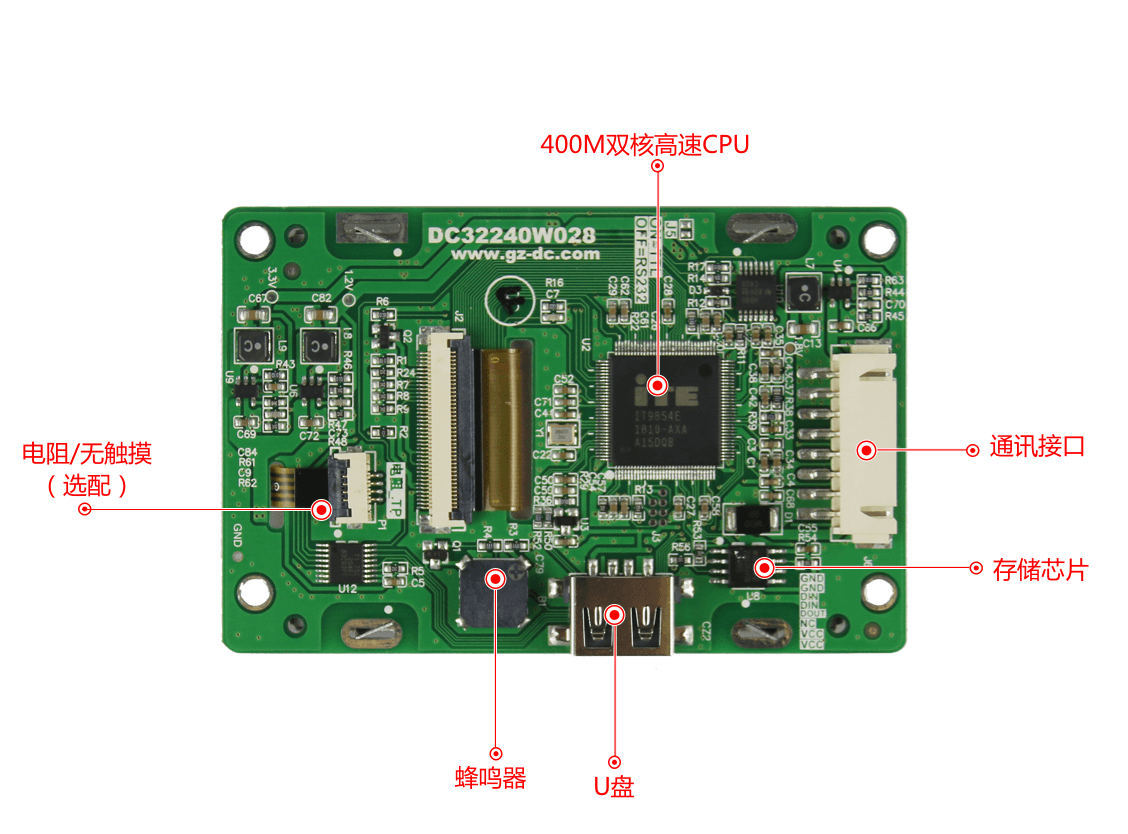

核心硬件

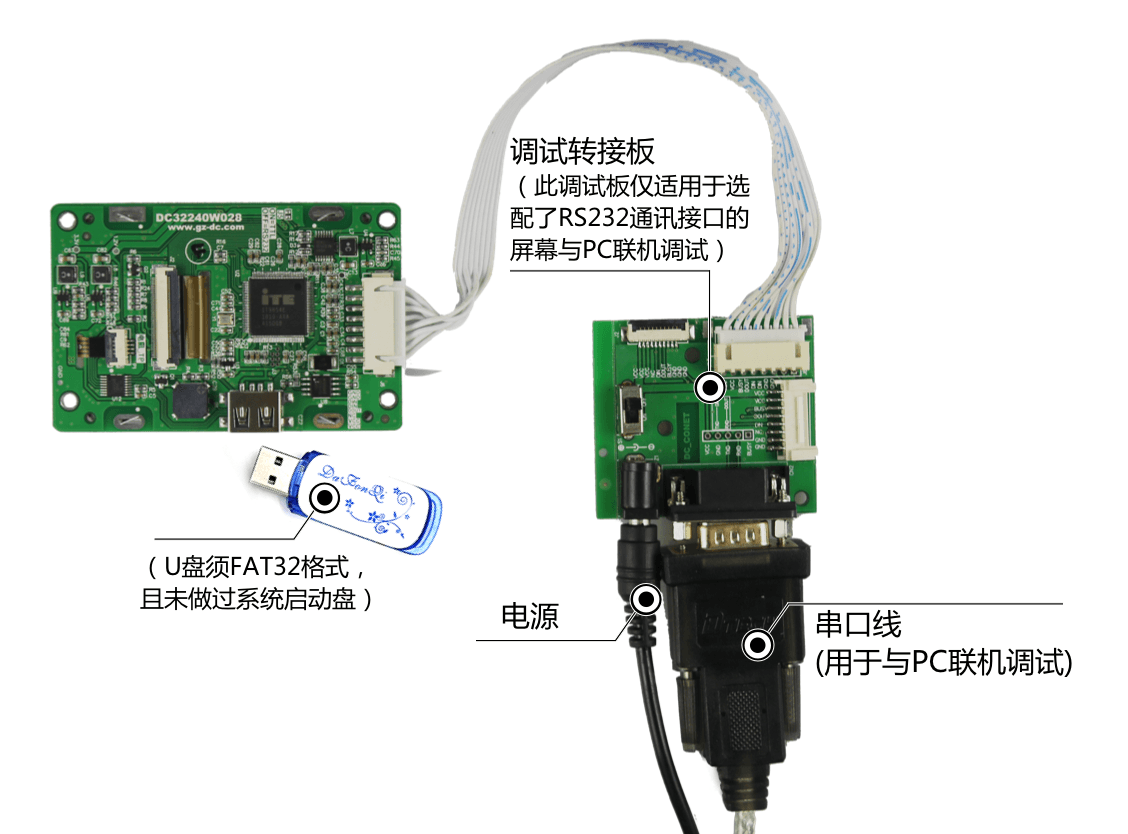

调试图


应用领域


系列区别



技术规格

◆ 产品参数

产品型号

DC24320W028_3000_0TRS232,电阻触摸)

DC24320W028_3000_0NRS232,无触摸)

产品系列

物联型

核心处理器*

400MHz 32位双核处理器

操作系统

嵌入式实时操作系统

协议类型

默认大彩组态指令集,上位机可配置运行MODBUS RTUXGUS协议

尺寸

2.8

分辨率

240*320

安装方向

支持090180270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体,边缘抗锯齿处理,包含任何大小点阵ASCIIGBKGB2312UNICODE字库,可自定义任意电脑字体显示

图片存储

支持JPEGPNG(半透/全透)压缩,支持任意大小图片存储,支持图片旋转、放大、缩小等功能。累加可存储约350张全屏图片(按大小30KB/张计算,不建议BMP格式)。图片压缩比不同,此值会上下浮动

颜色

65K色,16RGB

电压

5-15V(误差±0.2V)

功耗

休眠:0.1W;最暗无喇叭:0.8W;最亮无喇叭:1.2W

通讯方式

RS232/TTL(出厂默认232电平)

通讯波特率

RS232:1200921600bps,典型波特率:115200bps

通讯接插件规格

默认XH2.54-8P,可选配FPC1.0-10P

图片下载

U/UARTU盘必须是FAT32格式,且从未做过电脑系统启动盘)

实时时钟(RTC)

不支持

屏有效显示区(AA

长×宽 = 58.0mm×43.6mm

产品尺寸(长**高)

长×宽×高 = 87.0mm×56.9mm×12.8mm

配套上位机软件

VisualTFT®

AV输入

不支持

声音播放

不支持

音频接插件规格

视频播放

MP4视频格式,与图片共用存储空间。若1个分辨率为320*240、视频码率500Kbps

音频码率166Kbps、帧率25Hz的视频文件,占用存储4.7MB/分钟

WIFI

三防漆工艺





◆ 产品核心竞争力

学习周期

30分钟熟悉开发环境,3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”,无需连接硬件,直接Keil IDE与其绑定调试

启动时间

上电即可显示

组态控件

拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条、视频等各种组态控件

系统键盘

内置虚拟数字、字符键盘,支持中英文输入法,可自定义键盘

数据记录

支持数据记录控件内容导出到U

开机LOGO更换

支持U盘插入更换

远程升级

支持屏幕工程图片、固件、用户MCU固件远程升级(需带WIFI型号)

信息推送

支持云端推送视频或广告显示,或手机APP与屏幕通信显示(需带WIFI型号)

多语言功能

出厂可预置多达10种全球任意国家语言,一键切换所需语言,无需多套UI

逻辑运算处理

上位机内嵌Lua脚本编译器,用户可在屏内自定义各种复杂逻辑关系,满足客户99.9%的产品功能需求

可靠性

产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试

生命周期

采用传统大品牌处理器,多年不断货



LCD显示器

显示器类型

TFT液晶屏

背光灯管

LED

亮度(cd/m²)

300

背光灯寿命(h

>20,000

对比度

250:1

视角(L/R/T/B

55/55/55/30



◆ 触控面板(选配)

触控类型

电阻触摸屏

触控方式

单点、滑动触摸

透光率

80%以上

触控次数

同一像素点,单点100万次以上



◆ 环境与认证

工作温度

-20+70

存储温度

-30+80

震动测试:

10 to 25Hz(X,Y,Z方向 2G 30分钟)

ESD测试

Air=±8KVContact=±4KV (可支持更高)

高低温测试

实验温度:60℃±3,72H/-10℃±3,72H;实验湿度:50℃±3,90%±3%RH,72H

认证

ROHS CE认证(EMI等级:EN55022 ClassB标准)



◆ 定制服务

定制费用

一次性签订1000PCS合同,可免收定制费

通讯接口

可定制并行总线、CANZigbee、以太网或WIFI等外通讯接口

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件,降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制,满足用户一切需求

可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件,内嵌国内独家首款“虚拟串口屏”。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其他控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中

       软件常用功能如下:
           (1) IDE环境操作人性化,界面美观大方;内置字库生成器、Lua脚本编译器
           (2) 软件集成了常用图标、按钮和键盘等矢量图,降低美工难度;
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能;
           (4)工程编译后为每个画面、图片和控件分配唯一ID;
           (5) 内置指令调试助手,方便PC直接调试串口屏,快速掌握指令操作;
           (6) 内嵌“虚拟串口屏”模拟仿真器,直接绑定KEIL调试,不需要每次工程图片有变化,而重新下载图片;
           (7)支持二进制文件烧录,量产更方便安全;
           (8)根据用户需求,定制特殊的PC软件功能;




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通  过USB/SD/UART/U/WIFI(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后,一旦按下画面某个按钮,用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析,用户即可获取当前按钮的画面位置和功能属性,这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品,用户单片机无需监听按钮ID上传的信息,只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后,即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此,研发前期评估时无需购买硬件,通过自己单片机RS232串口与它相连,即可相互通信,鼠标点击按钮就会立刻上传按钮控件信息,一旦开发者调试通过,真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率,用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时,所有运行结果都可以在“虚拟串口屏”上呈现,大大节省工程师开发时间,一旦工程界面有所改变,用户不再需要重新下载图片到串口屏,所有项目前期评估都可以基于PC端来完成。
