大彩串口屏在电梯行业上的应用

发布人:大彩科技发布日期:2020-11-05

一、行业背景


电梯是指服务于建筑物内若干特定的楼层,其轿厢运行在至少两列垂直于水平面或与铅垂线倾斜角小于15°的刚性轨道运动的永久运输设备。也有台阶式,踏步板装在履带上连续运行,俗称自动扶梯或自动人行道。服务于规定楼层的固定式升降设备。垂直升降电梯具有一个轿厢,运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。



二、电梯原理


电梯主要由曳引绳、轿厢、对重、导向轮、电动机、减速器、制动器等组成。通过曳引绳将对重和轿厢连接起来,分别缠绕在导向轮和曳引轮上,电动机通过减速器变速带动曳引轮转动,通过曳引轮与曳引绳的摩擦力实现对重和轿厢的升降运动,以实现运输目的。

轿厢上的导靴根据安装在井道墙体上的固定导轨实现轿厢的往复升降运动,避免轿厢在升降运动中出现摆动或偏斜的情况。

制动器在电动机工作时松闸,使电梯运转,在电梯失电情况下制动,停止轿厢的升降,并在指定层维持静止状态,保证人员和货物的正常出入。作为运载乘客的箱体轿厢需要使用对重来平衡荷载、减少电机功率。电梯的补偿装置通过补偿曳引绳运动中的重量和张力变化,来保证电动机负载稳定,保证轿厢能够准确停靠。

产品图片

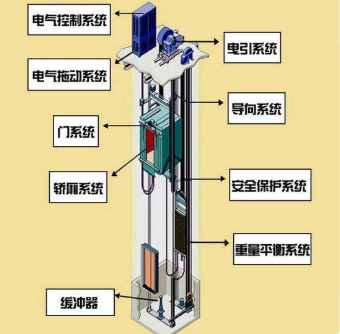

三、电梯八大系统


电梯系统共包括八大系统,分别是曳引系统、导向系统、轿厢、门系统、重量平衡系统 、电力拖动系统、电气控制系统、安全保护系统。


3.1 曳引系统
曳引系统的主要功能是输出与传递动力,使电梯运行;曳引系统主要由曳引钢丝绳,导向轮,反绳轮组成。

3.2 导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动;导向系统主要由导轨,导靴和导轨架组成。

3.3 轿厢
轿厢是运送乘客和货物的电梯组件,是电梯的工作部分;轿厢由轿厢架和轿厢体组成。

3.4 门系统
门系统的主要功能是封住层站入口和轿厢入口;门系统由轿厢门,层门,开门机,门锁装置组成。

3.5 重量平衡系统
重量平衡系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常,系统主要由对重和重量补偿装置组成。

3.6 电力拖动系统
电力拖动系统的功能是提供动力,实行电梯速度控制;电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成。

3.7 电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制;电气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成。

3.8 安全保护系统
保证电梯安全使用,预防危害人身安全的事故发生;由电梯监控,电梯楼层显示器,限速器,安全钳,缓冲器,端站保护装置组成。



四、大彩串口屏应用推荐

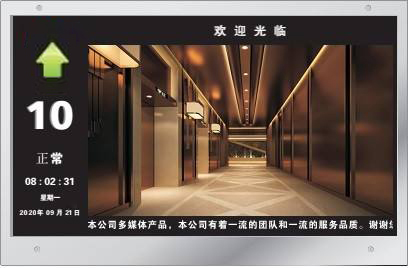

4.1 电梯轿厢内部广告屏

大彩串口屏物联型21.5寸新品,型号:DC19108PW215_1VX1_0C,21.5寸电容屏,分辨率1920*1080,全铝合金金属包边,嵌入式串口显示屏,安装简单,开孔后挂钩固定,上电即可工作,品质保证。适用于远程推送广告,远程更新图片,低成本等应用场合。
产品图片

广告图片

产品特性:

(1) 工业级标准设计,主打炫酷和物联网,EMI辐射可达CLASS B医疗等级;

(2) 采用32位400M嵌入式SOC处理器,内部集成SDRAM、H.264视频硬解码;

(3) 支持JPEG图片压缩、MP3/MP4音频,WIFI通讯,矢量字库,多语言一键切换;

(4) 面板采用BOE/群创/翰彩等兼容品牌(根据市场货源而定,不予额外通知);

(5)  支持常用组态控件和LUA脚本,图文刷新更快,可实现内部逻辑运算和自定义协议;

(6) 支持类似安卓滚动、滑动特效。

4.2 电梯外厢楼层显示屏

大彩串口屏医疗级4.3寸,型号为DC48270M043_1111_XX,支持RS485或者RS232通讯,分辨率480*272,支持IPS屏,全视角显示。

(1) 采用400M SOC处理器,屏幕运行速度更快,上电即可运行;

(2) 支持全球任意国家语言,仅需1套美工UI,一键切换语言;

(3) 支持LUA脚本编程,屏内部运行逻辑和算法,减少通讯频率;

(4) 通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试;

(5) 功耗低。背光最暗模式,处理器全速运行下仅0.4W,休眠模式更低。

产品图片

楼层显示
