大彩串口屏M型语音识别应用
发布人：大彩科技发布日期：2021-05-17

演示视频

一、开发准备

1.1 适用范围

文档仅适用于M型语音识别系列的串口屏产品。

1.2 硬件平台准备

开发前用户需准备好硬件平台：

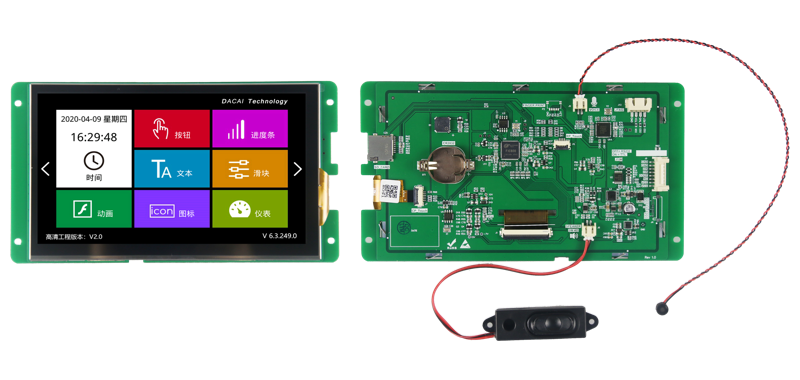

1. 支持语音识别功能的M型系列7.0寸语音串口屏样品，本文以型号为DC80480M070_1111_0C_AI为例进行讲解。

2. 语音词条下载器(需单独购买)。

二、工作原理

M系列语音识别串口屏是通过串口与语音芯片进行通讯和交互。主要工作流程为以下两种：

1) 语音芯片识别词条命令-->下发指令到屏幕串口-->串口接收指令解析-->逻辑判断-->屏幕响应；

2) 屏幕操作-->屏幕发送指令到语音芯片串口-->语音芯片接收解析指令-->语音提示。

三、开发流程

图 3-1 开发流程图

3.1 语音词条和提示音开发

首先用户先自定义修改好语音词条和提示，重新生成下载文件通过词条下载器下载到语音芯片，此处主要介绍语音的功能介绍，不展开进行详细叙述，具体可参考《【M】型语音识别串口屏开发使用说明》文档。

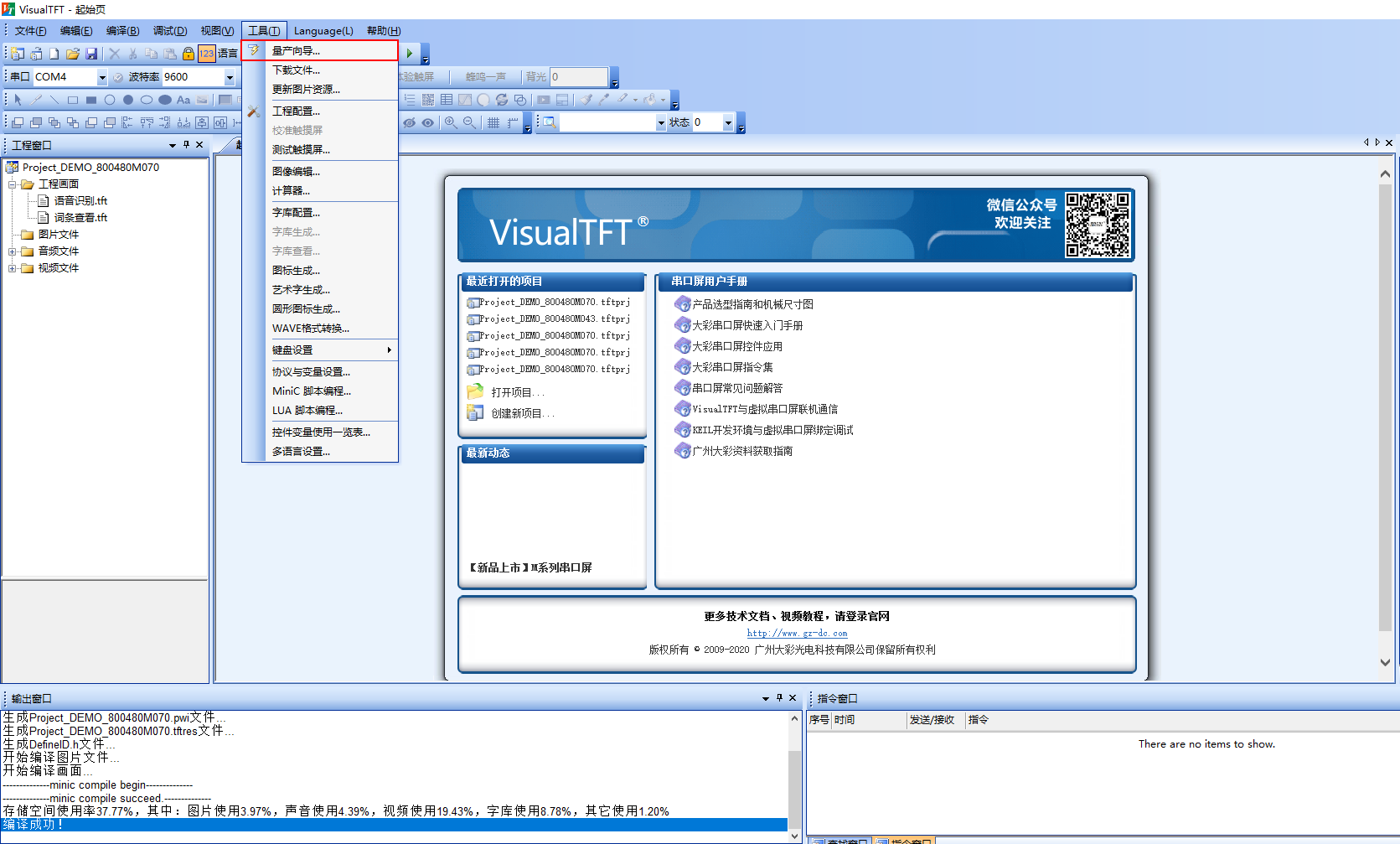

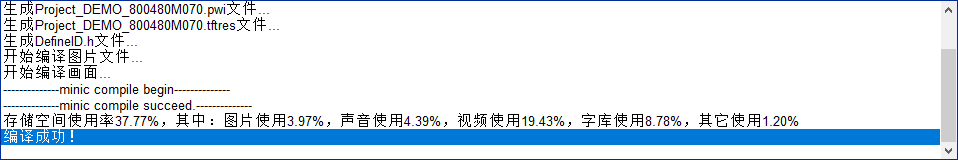

3.2 串口屏工程配置

串口屏工程的配置主要有以下 2 点：

(1) 画面配置

(2) LUA 脚本编辑

3.2.1 画面配置

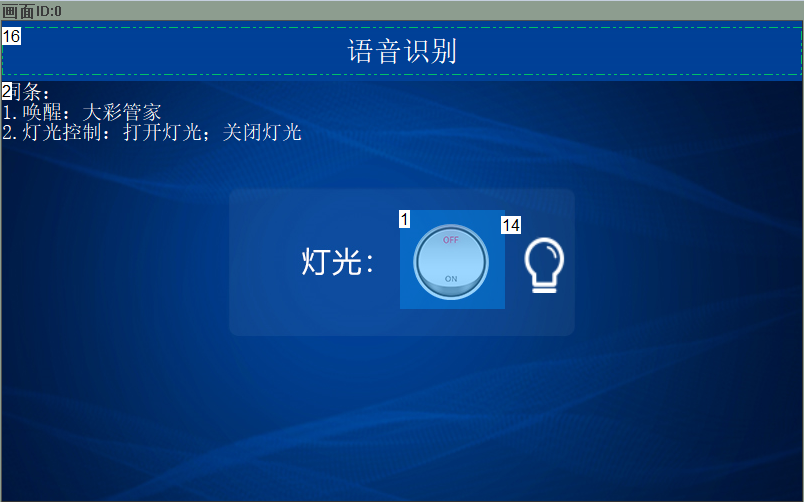

1. 在画面 ID0 中，配置和语音芯片交互实现模拟灯光的控制开关，此处将不针对这些基本控件的使用一一赘述，如图3-2所示。

图3-2 画面配置

ID1控件实现灯光的开关。

3.2.2 LUA脚本编辑

本例程中共分为四部分程序：

屏幕初始化：初始化串口配置，波特率设置为57600。
屏幕串口接收解析语音芯片指令。
屏幕串口发送指令到语音芯片。
屏幕逻辑判断并响应。

1. 初始化

调用系统函数 on_init()执行初始化串口，代码如程序清单5所示：

程序清单5初始化

--[[*********************************************************************
** Function name: on_init
** Descriptions : 系统初始化时，执行此回调函数。
*************************************************************--]]
function on_init()
    uart_set_baudrate3(57600)   --初始化屏幕串口3波特率57600
    Send_command_list()          --初始化语音模块指令集
End
--[[***************************************************************************
** Function name: Send_command_list
** Descriptions : 屏幕下发至语音芯片指令列表
*************************************************************--]]
function Send_command_list()
    cmd_list["唤醒"]   = 0
    cmd_list["打开灯光"] = 1
    cmd_list["关闭灯光"] = 2
end

核心API函数：

1) uart_set_baudre3(speed)

设置串口的波特率。

speed-通讯的波特率

2) Send_command_list()

自定义函数，用户定义好屏幕下发语音芯片的指令表。

2. 屏幕串口接收解析指令

屏幕串口接收并解析语音芯片指令并作出响应，具体程序如程序清单 6：

程序清单 6 串口接收解析指令

--[[************************************************************************
** Function name: on_uart_recv_data3
** Descriptions : 语音芯片-屏幕串口
** @packet : 屏幕接收语音芯片的发送数据
** @value : 提取语音芯片下发的指令数据
************************************************************************--]]
local cmd_head = 0
local recv_buffer2_count = 0
function on_uart_recv_data3(packet)
    local str =""
    for i = 0,(#(packet)) do
        cmd_head = packet[i]
        str =str..string.format("%02X",packet[i])
        if cmd_head==0XAA then
            recv_buff = {}
            recv_buffer2_count = 1
            recv_buff[1] = 0xAA
        else
            recv_buffer2_count = recv_buffer2_count+1
            recv_buff[recv_buffer2_count] = packet[i]
        end
        if recv_buffer2_count >= 4 then
            if recv_buff[4] == 0xBB then
                Instruction_operation()
            end
            recv_buff = {}
        end
    end
end--[[************************************************************************
** Function name: Instruction_operation
** Descriptions : 解析语音芯片下发的数据指令
** @value : 提取指令，屏幕响应
************************************************************************--]]function Instruction_operation()
    recv_buff[3] = string.format("%d",recv_buff[3])

    if recv_buff[3] == "1" then                 --打开灯光
        set_value(VoiceScreen_id,1,1)
        set_value(VoiceScreen_id,14,1)
    elseif recv_buff[3] == "2" then            --关闭灯光
        set_value(VoiceScreen_id,1,0)
        set_value(VoiceScreen_id,14,0)
    end
end

核心API函数

1) on_uart_recv_data3(packet)

屏幕串口接收语音芯片下发的数据回调函数。

packet:形参为表，字节数据。

3. 屏幕串口指令发送

屏幕串口发送对应指令帧格式的指令到语音芯片，如程序清单 7：

程序清单 7 屏幕串口指令发送

--[[*********************************************************************
** Function name: Usart_send_cmdarry
** Descriptions : 串口下发指令。
** @ cmd : 词条列表
*************************************************************--]]
function Usart_send_cmdarry(cmd)
    local usart_cmd = {}
    usart_cmd[0] = 0xAA        //帧头
    usart_cmd[1] = 0x02        //功能码：01代表语音芯片下发指令，02代表语音芯片接收指令
    string.format("%X",cmd)
    usart_cmd[2] = cmd         //词条列表：本例程中对应词条列表00:大彩管家 01:打开灯光 02:关闭灯光
    usart_cmd[3] = 0xBB        //帧尾
    uart_send_data3(usart_cmd)
end

核心API函数

1) uart_send_data3(packet)

屏幕串口数据发送函数。

packet:形参为表，字节数据。

4. 屏幕逻辑判断

屏幕触摸操作逻辑判断，下发对应指令到语音芯片，如程序清单 8：

程序清单 8 屏幕逻辑判断

--[[*********************************************************************
** Function name: on_control_notify
** Descriptions : 用户触摸修改控件后，执行此回调函数。
** @ screen : 画面ID
** @ control : 控件ID
** @ value : 控件值
*********************************************************************--]]
function on_control_notify(screen,control,value)
    if screen == VoiceScreen_id then
        if control == 1 then
            if value == 0 then
                Usart_send_cmdarry(cmd_list["关闭灯光"])
                set_value(VoiceScreen_id,14,0)
            elseif value == 1 then
                Usart_send_cmdarry(cmd_list["打开灯光"])
                set_value(VoiceScreen_id,14,1)
            end
        end
    end
end

核心API函数

1) on_control_notify(screen,control,value)

用户触摸修改控件后，执行此回调函数。
