大彩讲堂：VisualHMI-LUA教程-定时器的使用指南

发布人：大彩科技发布日期：2025-08-07

一、适合范围

本文档适用于VisualHMI平台，Lua脚本语言为V5.3版本，配合工程可以完成大部分的内部逻辑处理

二、概述

VisualHMI的Lua脚本支持32个定时器（软件定时器），索引从0~31。当开启的定时器，超时溢出后，触发定时器回调，在回调函数里面执行相应操作。

三、教程实现

功能实现

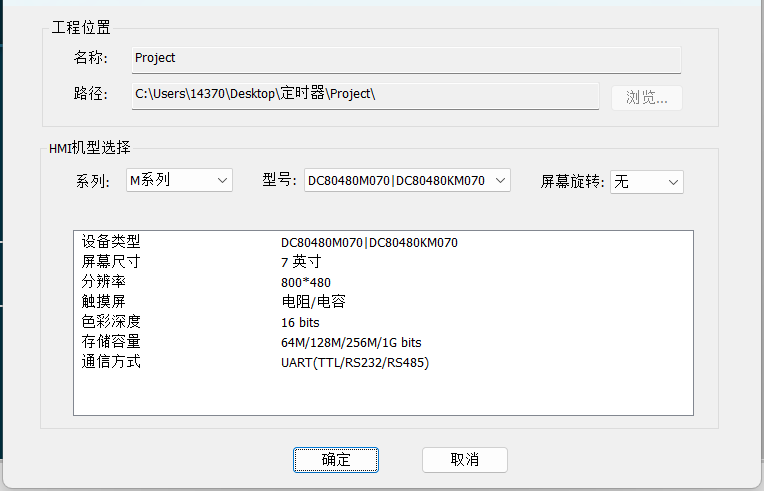

首先建立一个HMI工程以DC80480M070为例。如3-1所示

图3-1 新建工程

控件配置

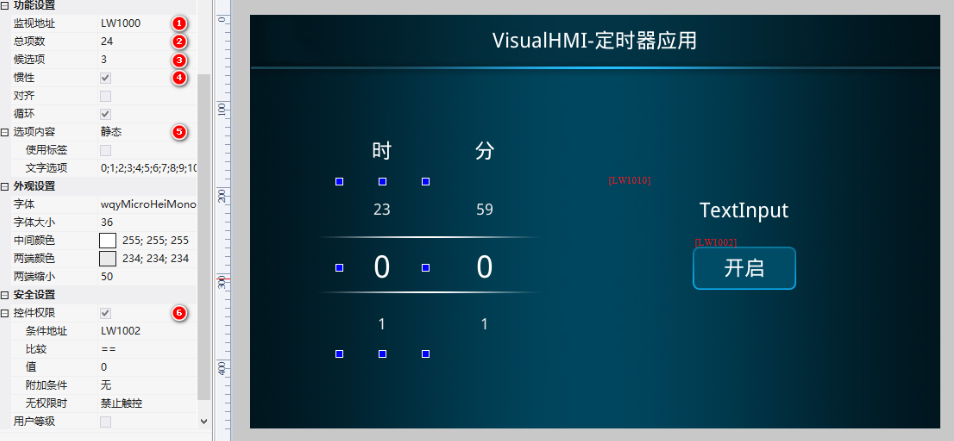

先添加一个位状态指示灯，关联LW1002寄存器，用于控制定时器的开启、关闭。再添加两个滚轮控件，分别关联LW1000、LW1001寄存器，用于定时的时间设置，以“时”控件为例，勾上控件权限，设置为按下开关按钮后，禁止滚轮滑动。最后添加一个文本控件关联LW1010寄存器，用于显示倒计时。

图3-2 控件配置

Lua脚本预览

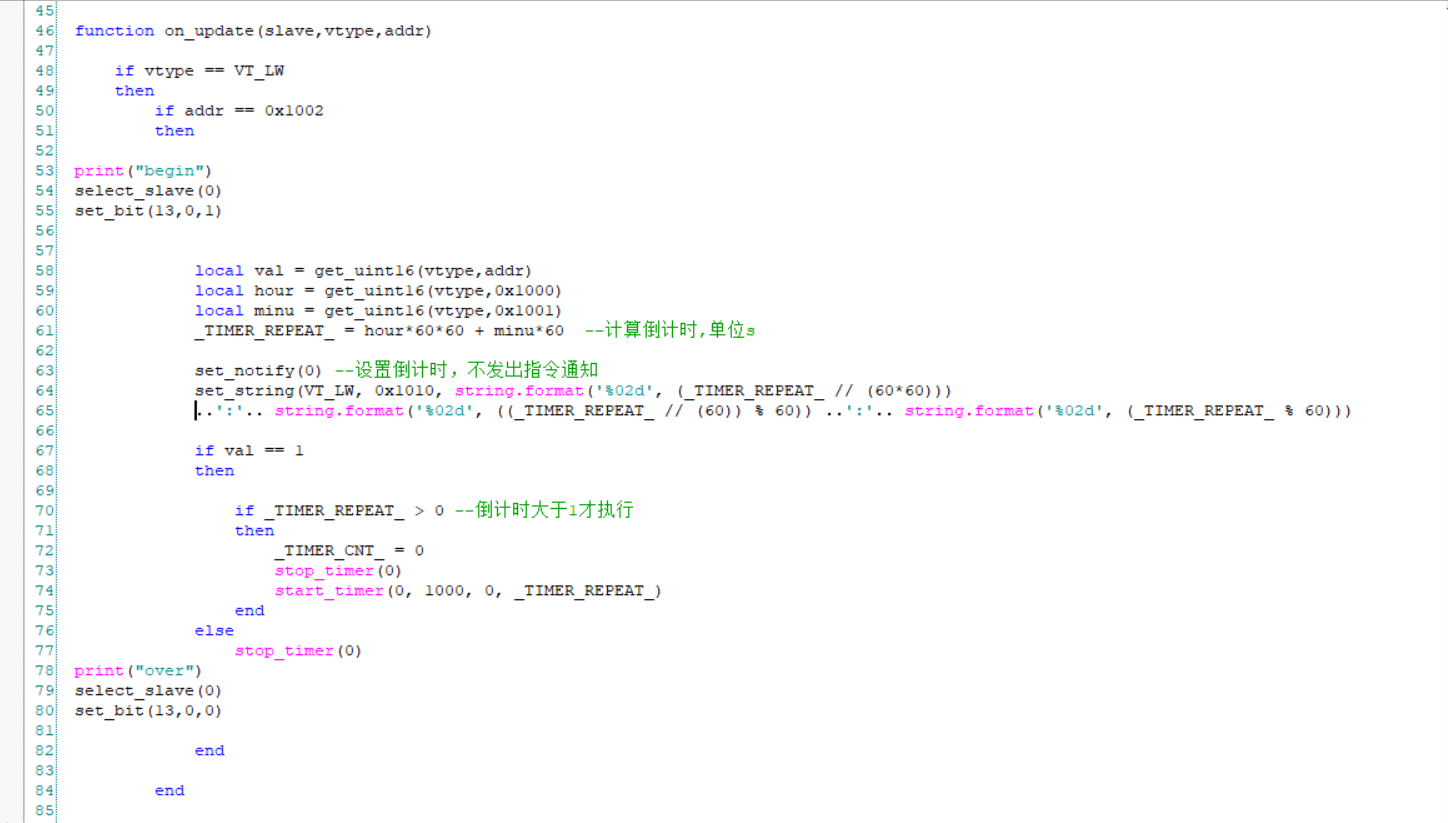

1.点击位状态指示灯，当值等于1时候，触发定时器开启；值为0时候，关闭定时器。同时，获取倒计时的时间，并复位相关变量和控件值，代码如下所示：

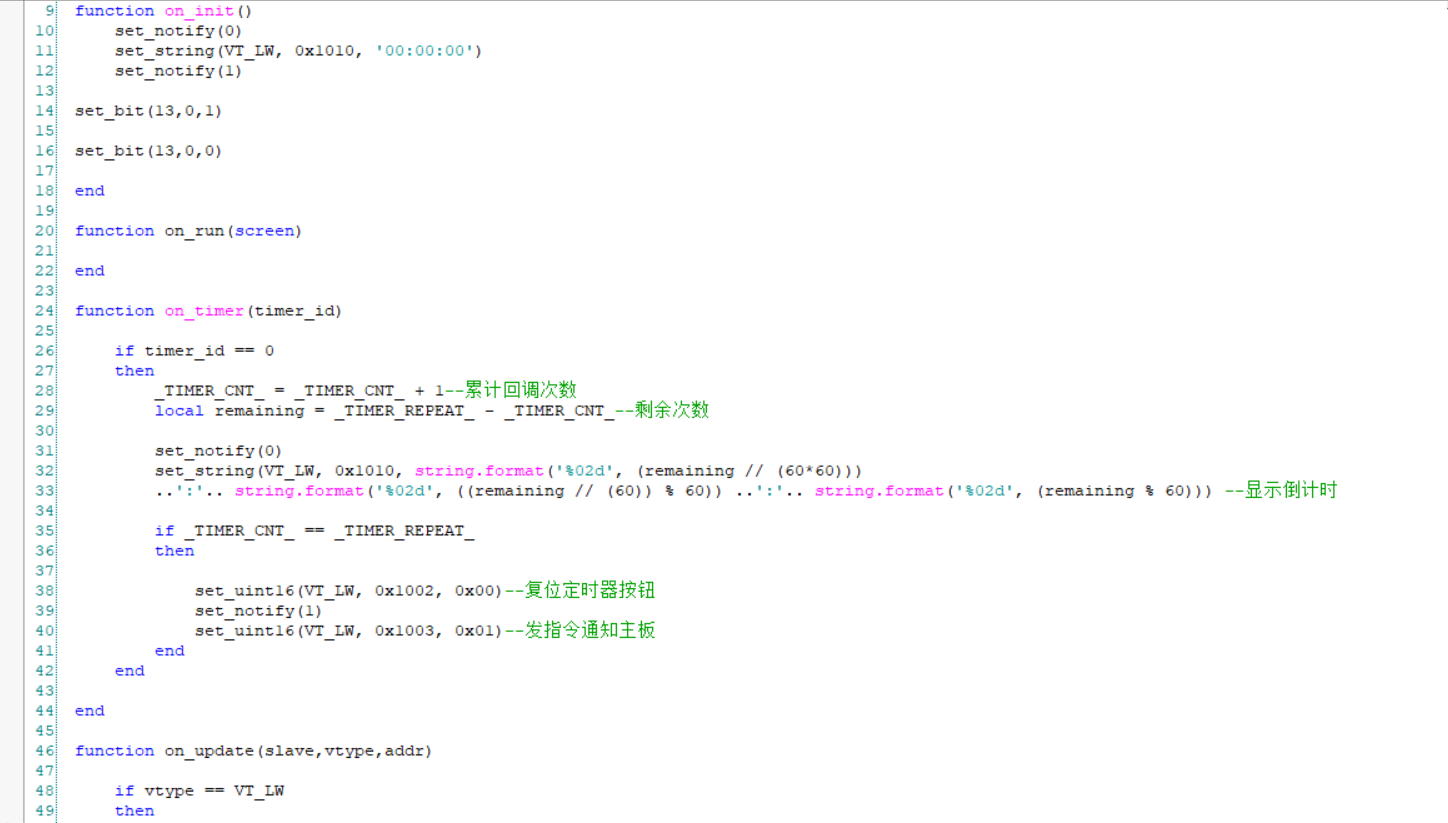

2. 定时器每秒回调触发on_timer(...)，一共触发TIMER_REPEAT次，累计回调的次数TIMER_CNT，并计算出剩余的次数；当TIMER_CNT和TIMER_REPEAT相等时，表示定时结束，发送指令到PLC设备，代码如下所示：
