大彩讲堂：VisualHMI-LUA教程-set_bit/get_bit函数应用

发布人：大彩科技发布日期：2025-08-12

一、适合范围

本文档适用于VisualHMI平台，Lua脚本语言为V5.3版本，配合工程可以完成大部分的位寄存器逻辑处理。

二、概述

set_bit(vtype,addr, value)

设置位寄存器：如Modbus的线圈、Fx2N的X、Y、S、M寄存器

vtype：数据类型

addr：变量地址

value：写入的值

get_bit(vtype,addr)

读取位寄存器：如Modbus的线圈、Fx2N的X、Y、S、M寄存器，返回数值

vtype：数据类型

三、教程实现

功能实现

1.Modbus线圈应用

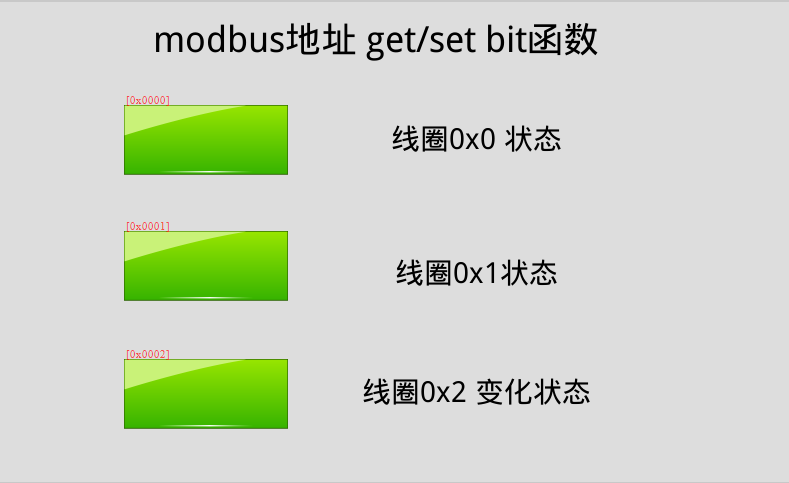

放置3个位状态指示灯分别绑定modbus线圈地址0x0000/0x0001/0x0002，如图3-1。通过脚本实现初始化对0x0000线圈地址置1，通过on_updata回调函数将0x01线圈地址同步更新到0x0线圈地址上，实现位状态相同。通过定时器将0x02线圈地址实现01循环变化。

图3-1 modbus线圈地址配置

Lua脚本预览

脚本运用函数说明

对地址0x0000线圈寄存器写入位值为1时函数格式为 set_bit(VT_0x,0x0000,1)

对地址0x0000线圈寄存器读取的函数格式为 get_bit(VT_0x,0x0000)

对地址0x0000离散输入寄存器读取的函数格式为 get_bit(VT_1x,0x0000)

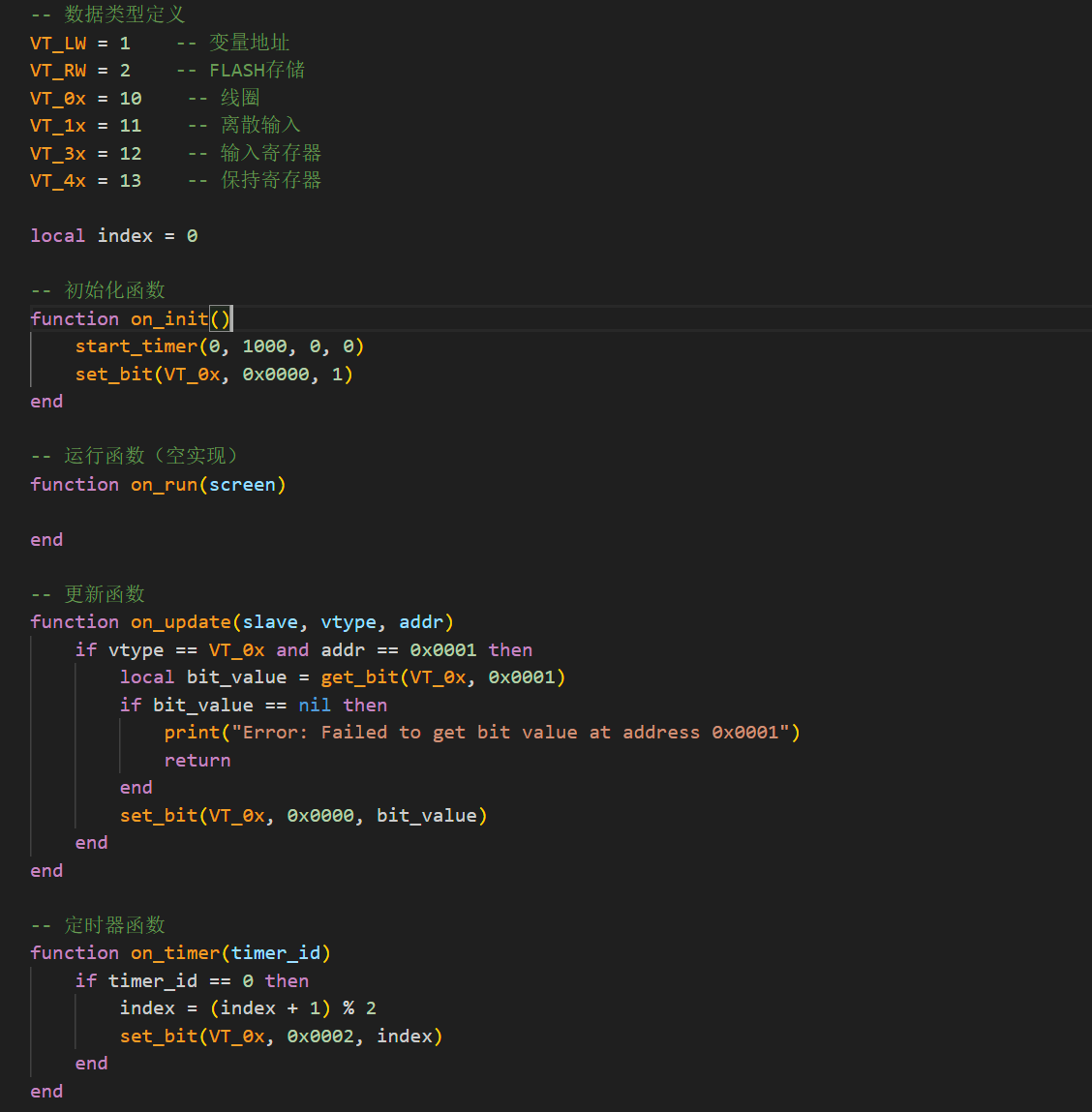

modbus线圈地址 lua脚本预览

2.FX2N位寄存器应用

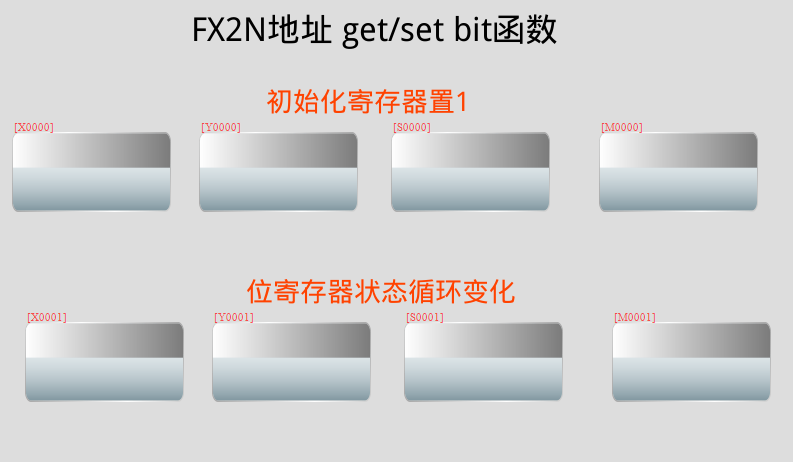

放置8个位状态指示灯分别绑定X/Y/S/M位状态寄存器如图3-2所示，脚本初始化将位寄存器地址全部置1。搭配定时器将位寄存器实现01循环变化。

图3-2 FX2N位状态寄存器配置

Lua脚本预览

脚本运用函数说明

对地址0x0000输入位X寄存器只读取函数格式为get_bit(VT_X,0x0000)

对地址0x0000输出位Y寄存器只写入位值为1的函数格式为set_bit(VT_Y,0x0000,1)

对地址0x0000状态位S寄存器可读写位值为1的函数格式为set_bit(VT_S,0x0000,1)和get_bit(VT_S,0x0000)

对地址0x0000辅助位M寄存器可读写位值为1的函数格式为set_bit(VT_M,0x0000,1)和get_bit(VT_M,0x0000)

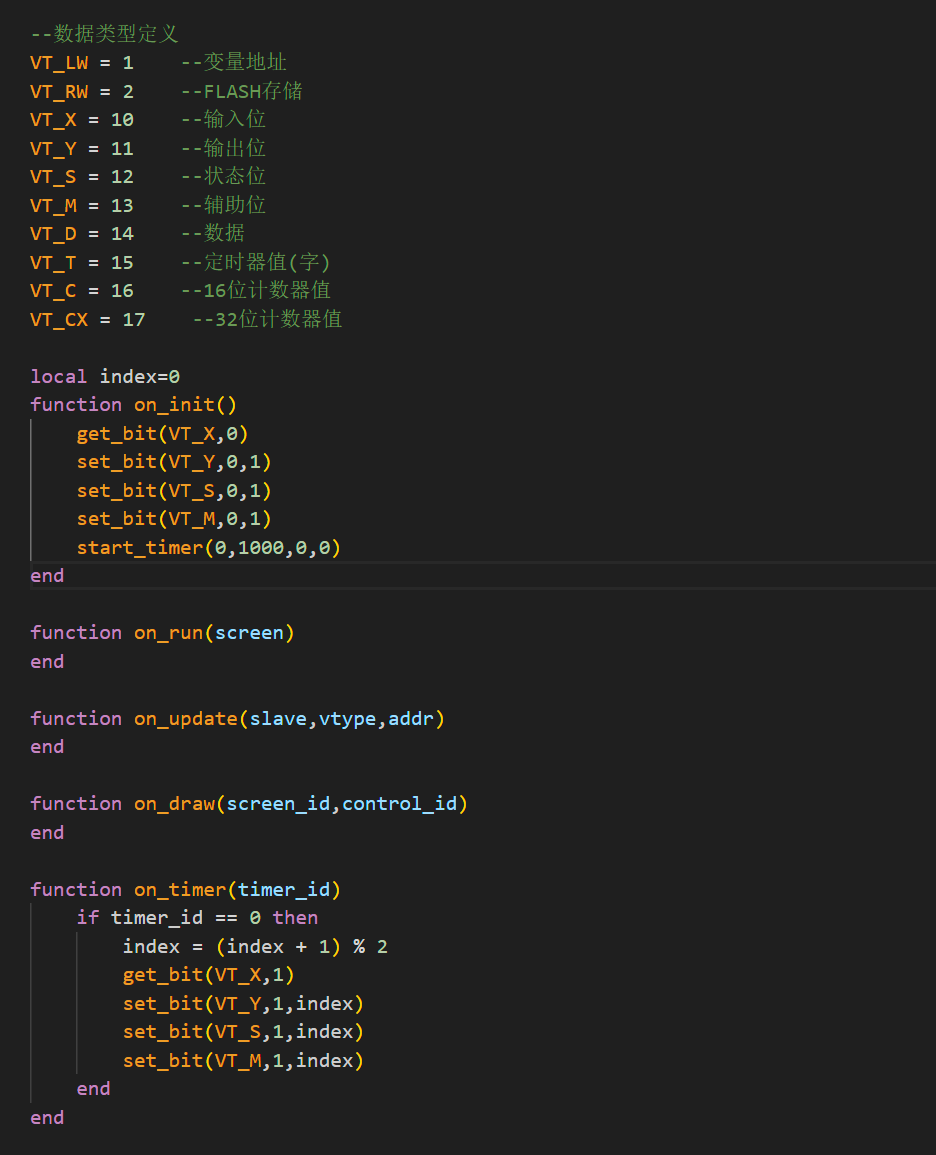

FX2N位状态寄存器 lua脚本预览
