新品发布：大彩DH系列高性能15.6寸带以太网高清IPS人机界面发布！

发布人：大彩科技发布日期：2025-08-14



一、产品介绍




本次发布的新产品是一款15.6寸的外壳系列人机界面，采用分辨率为1920*1080高清IPS液晶屏，支持电容触摸。内核拥有600M主频可运行炫酷的动画效果，页面切换流畅，可播放动画、音视频、支持TF卡、U盘数据导入导出；硬件上支持RGB24位色，使用256Mbit内存约60张全屏图片（按大小500KB/张计算），通信集成RS485/RS232/CAN2.0B，可选百兆以太网，可以无缝对接PLC/工控设备。
全新设计的铝合金外壳，将散热/抗冲击/抗EMC干扰等功效三合一，使产品更靠。
外壳尺寸：395.0mm*258.0mm*30.3mm  ;
建议开窗尺寸：382.0mm*245.0mm ;
视窗尺寸：344.2mm*193.6mm；
紧凑设计适配小空间机柜。
可通过工业级EMC，在强干扰环境中稳定运行，已成功部署于：工业控制中枢、智慧建筑系统、智能终端设备、高端家居场景。

订购型号：

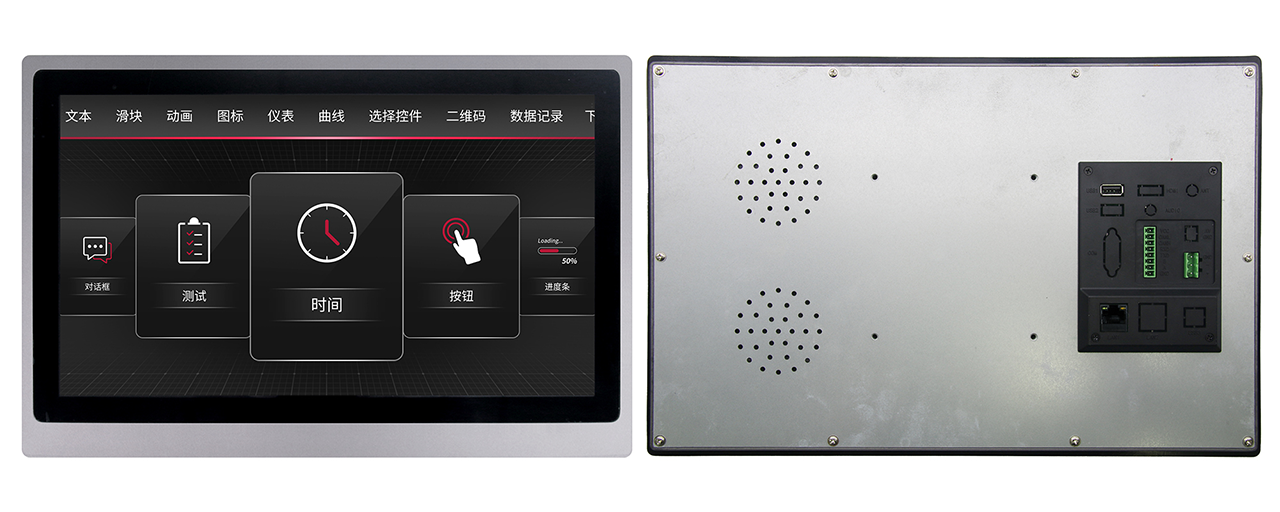

产品图片

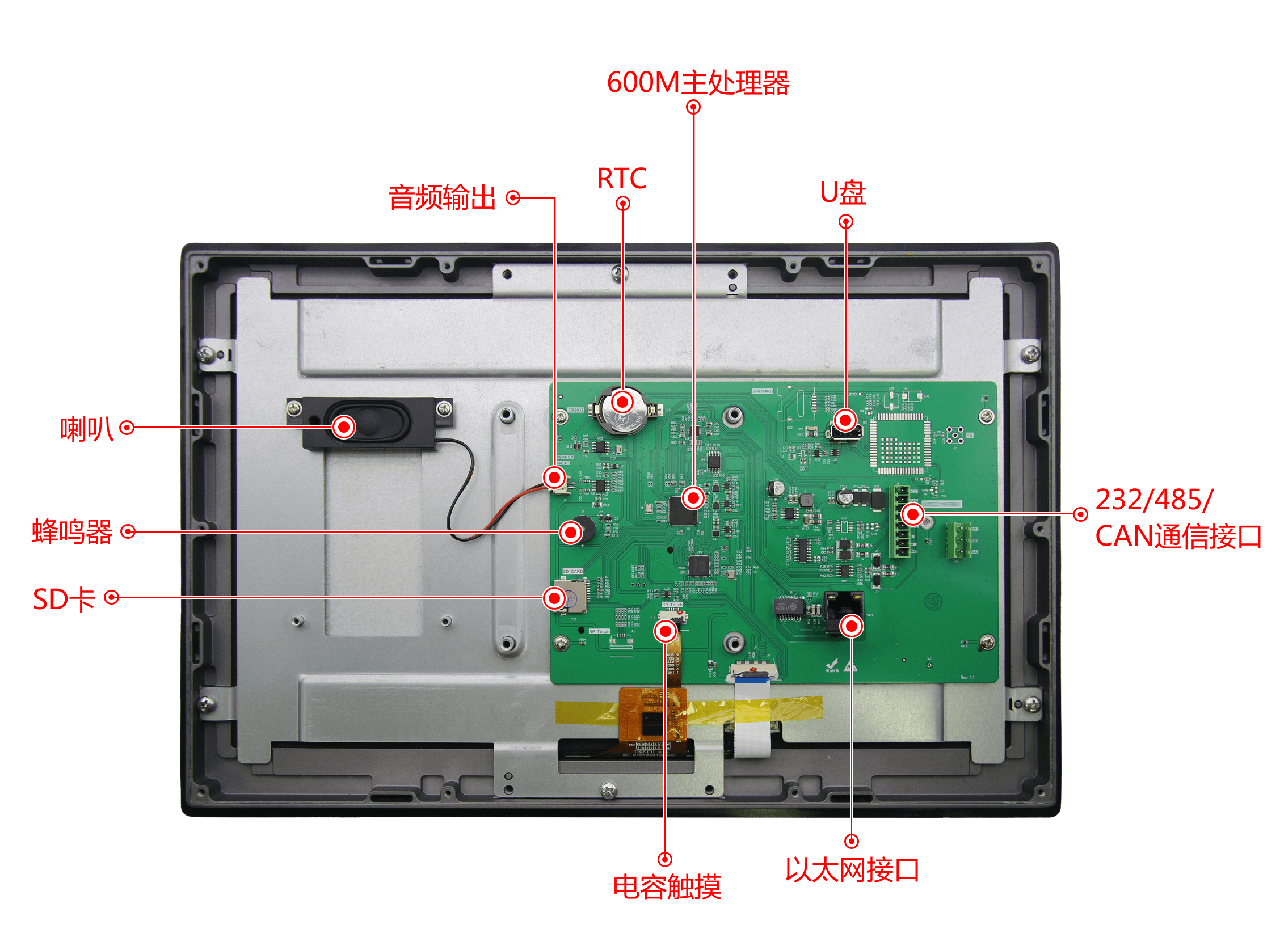

核心硬件标注图


产品视频

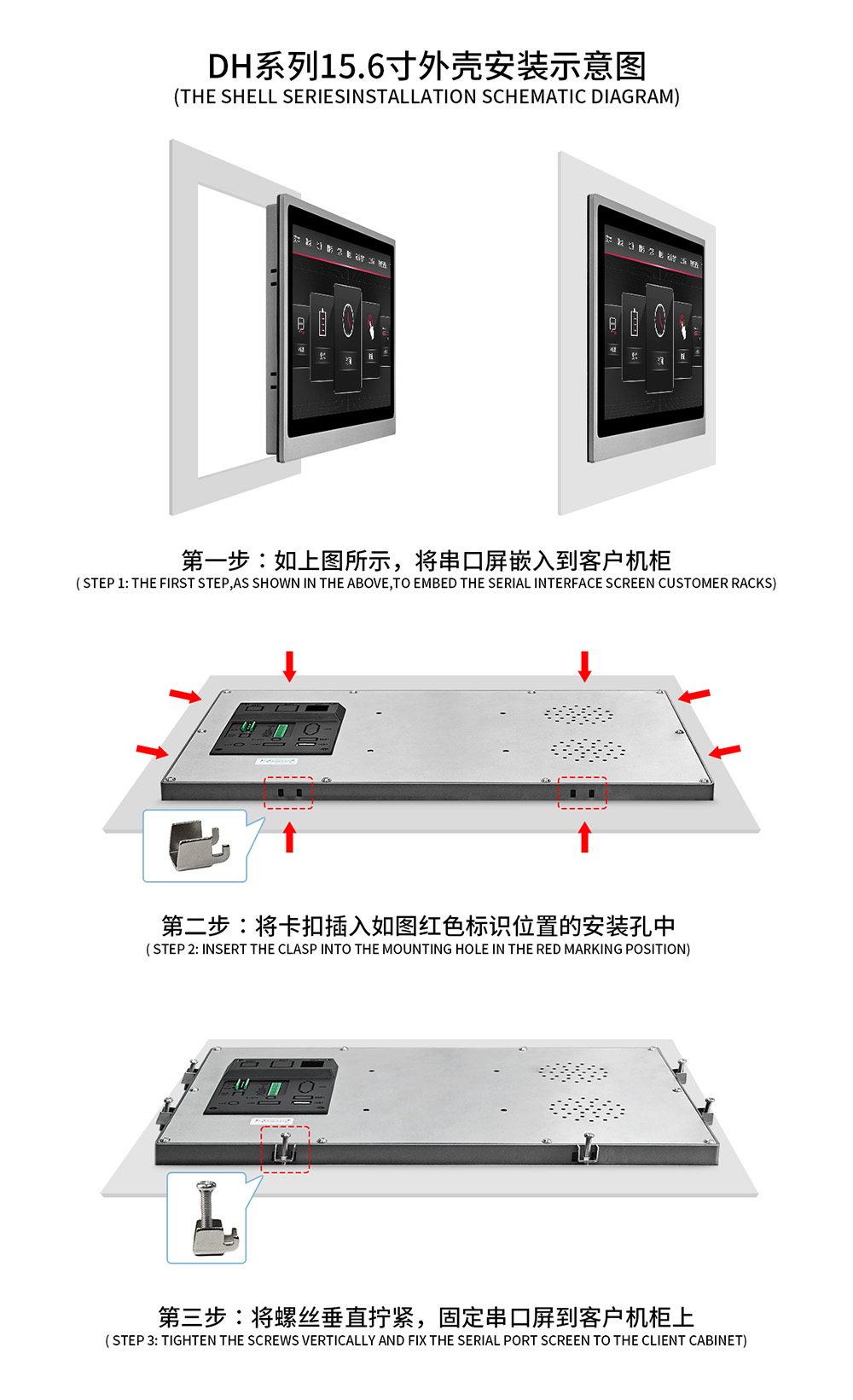

二、安装示意图




三、引脚定义




四、产品特性



1
采用64位600M嵌入式SOC处理器，内部集成高速DDR显存，支持JPEG、PNG硬解码、音视频硬件解码；
2
医用级标准设计，可通过EMI辐射、高低温、ESD、CS、群脉冲等多项严酷测试；
3
支持JPEG图片压缩、动画播放、音视频播放，矢量字库，支持最多30国语言一键切换；
4
支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；
5
采用VisualHMI平台开发，支持DCBUS、modbus rtu、modbus tcp、西门子、FX2N、FX3U等10多种人机界面交互协议；
6
支持CAN2.0B通信、支持以太网通信、支持本地串口升级、远程升级；
7
工程可配置0,90,180,270度旋转显示，可灵活安装；
8
支持TF卡、U盘更新和文件读写存储；
9
硬件支持24位RGB显示，液晶屏采用1080P高清IPS全视角液晶屏，让图片显示色彩更加丰富；

五、协议与控件



5.1 通信协议

VisualHMI 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，UI显示和控制逻辑可彻底分离，并集成了 DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等等市场上多种主流 PLC 协议，具体协议如图5-1所示；


图5-1 PLC 协议


5.2 组态控件

VisualHMI 与市面上绝大部分串口屏相比，除了传统的按钮、文本、进度条控件之外，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等等组态控件，可满足用户更多的应用场景，如图5-2所示；

图5-2 组态控件


六、协议配置



用户可通过上位机配置运行 MODBUS RTU、XGUS、PLC 协议等协议。

打开 VisualHMI 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图6-1所示。


图6-1 协议配置


七、购买链接



点击下列内容，打开淘宝立即抢购!

https://item.taobao.com/item.htm?id=962926896754&spm=a213gs.v2success.0.0.65e54831z7N5pZ
