大彩讲堂：VisualHMI-LUA教程-获取和设置16位数据函数

发布人：大彩科技发布日期：2025-08-19

一、适合范围

本文档适用于VisualHMI平台，Lua脚本语言为V5.3版本，配合工程可以完成大部分的内部逻辑处理。

二、概述

2.1 get_uint16(vtype,addr)读取无符号短整型寄存器，返回无符号短整型数据。
• vtype:变量类型，生成main.lua，自动定义变量的数据类型
• addr:变量地址

2.2 set_uint16(vtype,addr,value)设置无符号短整形寄存器值。
• vtype:变量类型，生成main.lua，自动定义变量的数据类型
• addr:变量地址
• value:寄存器值

2.3 get_int16(vtype,addr)读取有符号短整型寄存器，返回有符号短整型数据。
• vtype:变量类型，生成main.lua，自动定义变量的数据类型
• addr:变量地址

2.4 set_int16(vtype,addr,value)设置有符号短整形寄存器值。
• vtype:变量类型，生成main.lua，自动定义变量的数据类型
• addr:变量地址
• value:寄存器值

本文本档通过分别对HMI内部地址LW，modbus协议保持寄存器地址，三菱协议D寄存器读写无符号短整型数据对get/set_uint16函数进行说明。

例如：

若要获取LW地址0x1000无符号短整型数据，则函数如下：get_uint16(VT_LW,0x1000)

若要设置LW地址0x1000的值为无符号短整型数据100，则函数如下：set_uint16(VT_LW,0x1000,100)

若要获取LW地址0x1000有符号短整型数据，则函数如下：get_int16(VT_LW,0x1000)

若要设置LW地址0x1000的值为有符号短整型数据100，则函数如下：set_int16(VT_LW,0x1000,100)

三、教程实现

功能实现

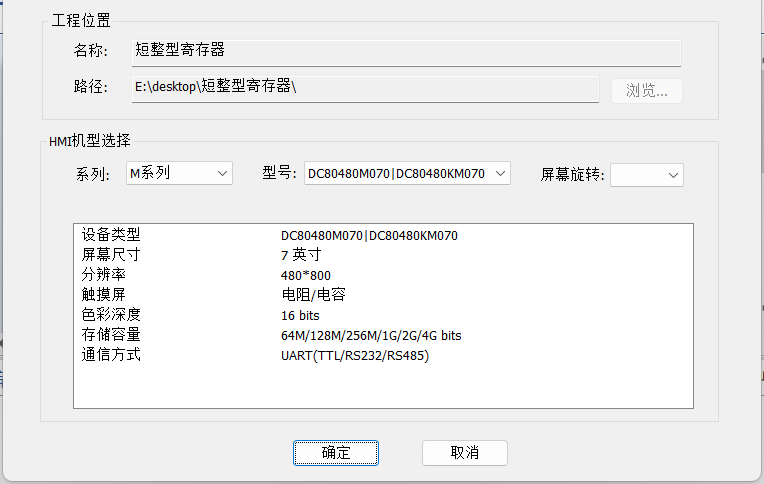

首先建立一个HMI工程以DC80480M070为例。如3-1所示

图3-1 新建工程

控件配置

1.放置一个数值输入控件，启用键盘输入，绑定LW地址0x1000，放置一个数值输入控件，启用键盘输入，绑定LW地址0x1001。再放置一个数值输入控件绑定LW地址0x1002。放置一个按钮控件绑定LW地址0x1111。如图3-2所示。（注意：数值输入控件绑定的数据类型要和脚本数据类型一致。脚本获取和设置的是uint16,控件数据类型也要选择uint16;脚本获取和设置的是int16,控件数据类型也要选择int16）

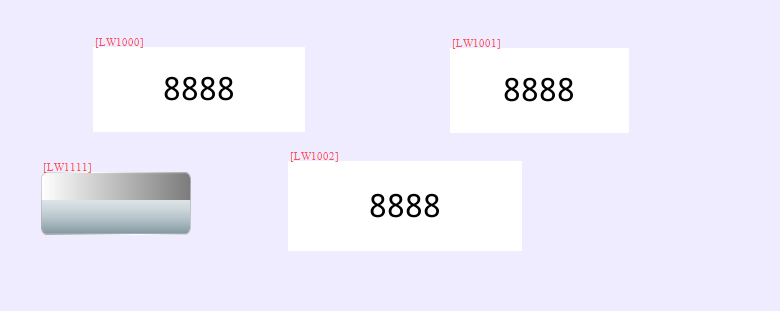

图3-2 控件配置（读写LW寄存器地址）

2、新建一个简单工程，开启modbus master协议，放置一个数值输入控件，绑定保持寄存器地址0x0000，放置一个数值输入控件，绑定保持寄存器地址0x0001。放置一个数值输入控件绑定保持寄存器地址0x0002。再放置一个字设置按钮控件绑定LW地址0x1111。如图3-3所示。（注意事项同上）

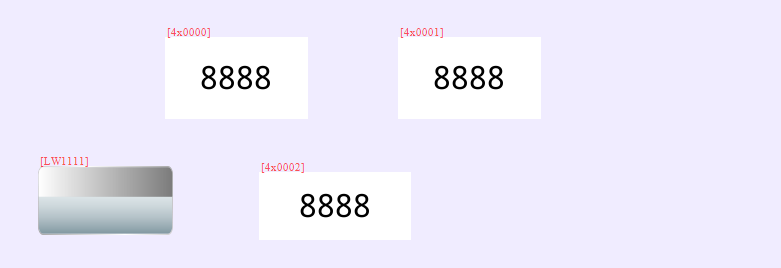

图3-3 控件配置（读写modbus保持寄存器地址）

3、新建一个简单工程，开启FX2N（三菱）协议，放置一个数值输入控件，绑定D寄存器地址0，放置一个数值输入控件，绑定D寄存器地址1。放置一个数值输入控件绑定D寄存器地址2。再放置一个字设置按钮控件绑定LW地址0x1111。如图3-4所示。（注意事项同上）

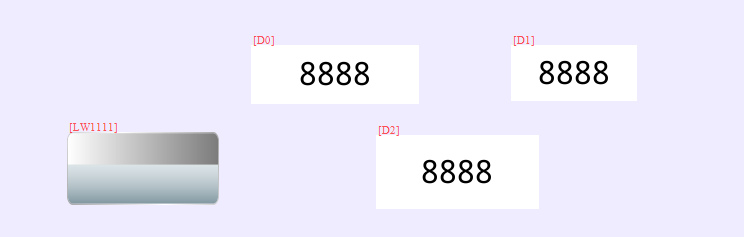

图3-4 控件配置（读写三菱协议D寄存器地址）

四、Lua脚本预览

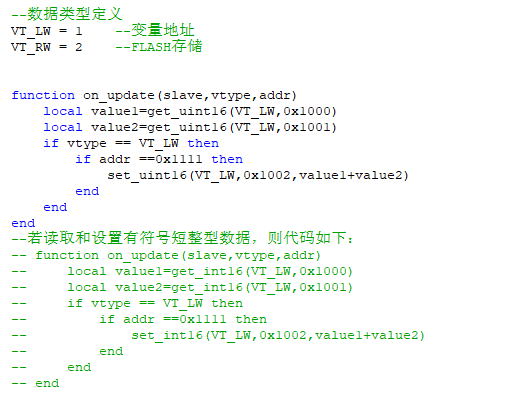

图4-1读写LW寄存器地址

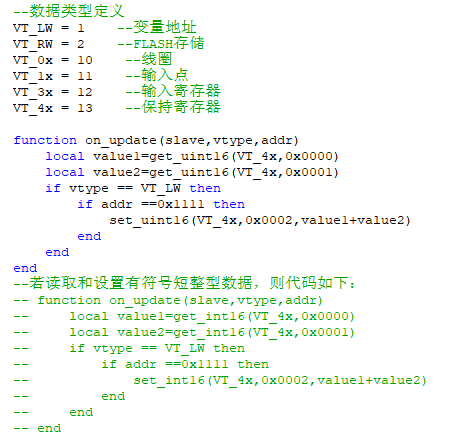

图4-2读写modbus保持寄存器地址

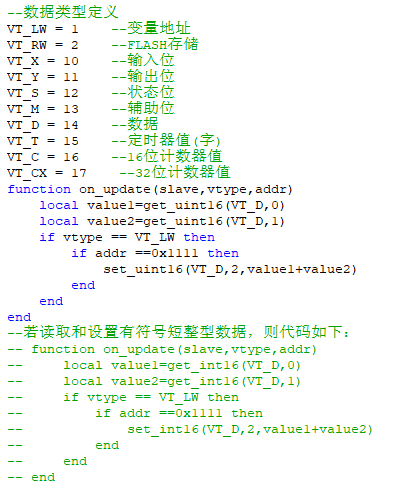

图4-3读写三菱协议D寄存器地址
