大彩讲堂：VisualHMI-LUA教程-获取与设置32位数据函数的应用

发布人：大彩科技发布日期：2025-08-22

一、适合范围

本文档适用于VisualHMI平台，Lua脚本语言为V5.3版本，配合工程可以完成大部分的内部逻辑处理。

二、概述

2.1.get_uint32(vtype, addr)

读取无符号整形寄存器，返回无符号整形数据

·vtype:数据类型

·addr:变量地址

2.2.set_uint32(vtype, addr,value)

 设置无符号整形寄存器值

·vtype:数据类型

·addr:变量地址

·value: 寄存器值

2.3.get_int32(vtype, addr)

读取有符号整形寄存器，返回有符号整形数据

·vtype:数据类型

·addr:变量地址

2.4.set_int32(vtype, addr,value)

 设置有符号整形寄存器值

·vtype:数据类型

·addr:变量地址

三、教程实现

功能实现

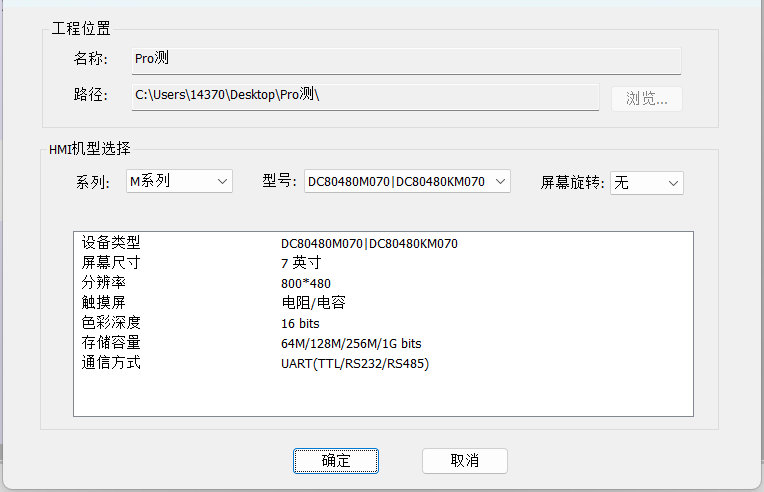

首先建立一个HMI工程以DC80480M070为例。如3-1所示

图3-1 新建工程

控件配置

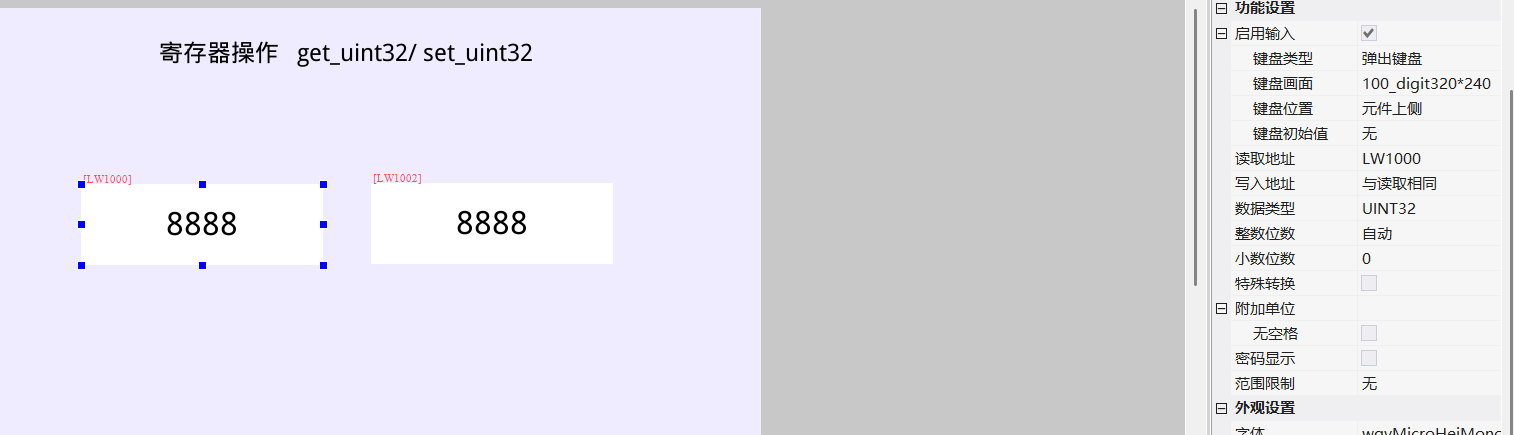

1、以获取与设置有符号32位整型数据为例，如图3-2所示，在工程上放置两个数值控件，分别绑定对应的内部寄存器地址（LW1000和LW1002），32位地址要预留两个字节。一个是获取数据，一个是设置数据。点击数值控件LW1000，输入任意数值触发on_update回调，读取内部寄存器变量LW1000，并设置到内部寄存器变量LW1002的控件上。注意，数据类型要与设备对应上，否则会导致收发的数据对应不上，具体可以参考以下lua脚本写法。

图3-2 控件配置

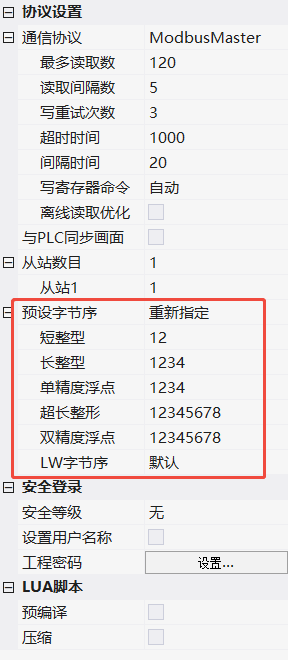

2、关于modbus协议或者其他外部协议，要注意一下数据的字节顺序，在工程设置中，有默认的字节顺序，在【预设字节序】可以选择重新指定，就可以设置数据类型的字节顺序，数据类型的字节顺序不对应的话，也会导致收发的数据不对应，如图3-3所示

图3-3 字节顺序

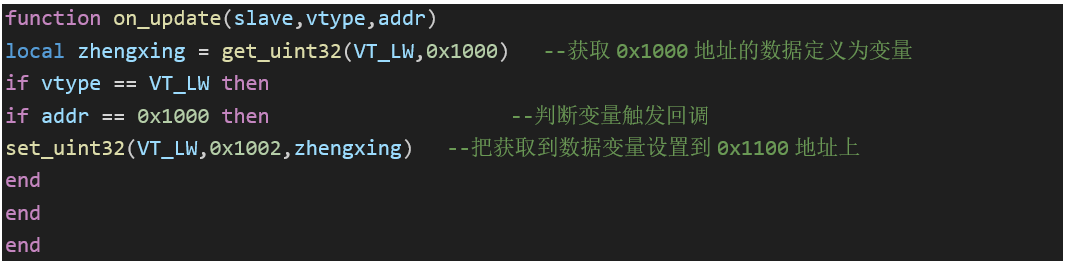

四、Lua脚本预览
