大彩讲堂：VisualHMI-LUA教程-连续写多个寄存器函数的应用

发布人：大彩科技发布日期：2025-09-04

一、适合范围

本文档适用于VisualHMI平台，Lua脚本语言为V5.3版本，配合工程可以完成大部分的内部逻辑处理。

二、概述

set_uint16_ex(vtype, addr, value1,value2, …, value120)

vtype：数据类型

addr：变量起始地址，最大可以写120个连续寄存器

value1：寄存器1的值

value2：寄存器2的值

……

value120: 寄存器120的值

set_array(vtype, addr, buff)

vtype：数据类型

addr：变量起始地址，最大可以写120个连续寄存器

三、功能实现

1、Modbus寄存器应用

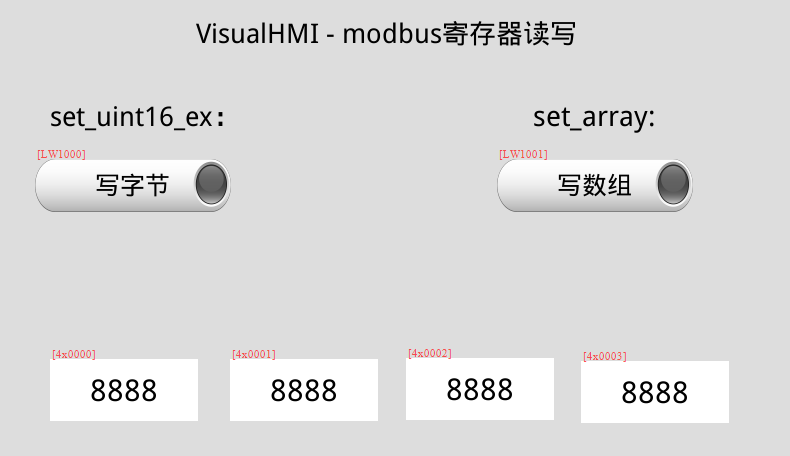

放置2个位状态指示灯，地址为LW1000对应写单个寄存器值，地址为LW1001对应以数组形式写寄存器值。放置4个数值控件，用以显示modbus协议保持寄存器值，如图3-1所示。

图3‑1  modbus寄存器读写配置

脚本运用函数说明

点击位状态指示灯 0x1000(LW 内存变量)，触发on_update回调，set_uint16_ex(vtype, addr, value1,value2, …, value120)以单个寄存器批量设置4x0000—4x0003(保持寄存器的值）。

点击位状态指示灯 0x1001(LW 内存变量)，触发on_update回调，set_array(vtype, addr, buff)以数组形式批量设置4x0000—4x0003(保持寄存器的值）。

Lua脚本预览，如图3-2所示

2、FX2N寄存器读写应用

放置2个位状态指示灯，地址为LW1111对应写单个寄存器值，地址为LW2222对应以数组形式写寄存器值。放置4个数值控件，用以显示FX2N协议D寄存器值,如图3-3所示。

图3‑3  FX2N寄存器读写配置

脚本运用函数说明

点击位状态指示灯 0x1111(LW 内存变量)，触发on_update回调，set_uint16_ex（vtype, addr, value1,value2, …, value120）以单个寄存器批量设置4x0000—4x0003(D寄存器的值）。

点击位状态指示灯 0x2222(LW 内存变量)，触发on_update回调，set_array(vtype, addr, buff)以数组形式批量设置0x0000—0x0003(D寄存器的值）。

注意FX2N地址为10进制！！

Lua脚本预览，如图3-4所示
