新品发布：高性价比！大彩DB系列带外壳4.3寸人机界面发布！

发布人：大彩科技发布日期：2025-09-15




一、产品介绍




此次发布是一款DB系列4.3寸外壳HMI人机界面，该产品采用32位480M主频、内部集成PSRAM显存、JPEG、PNG硬解码的嵌入式SOC处理器，并且搭配480*272分辨率的液晶显示屏，可选电容触摸、电阻触摸，支持GIF动画播放，可选RS232、RS485串口。拥有炫酷的动画效果，页面切换流畅。
屏幕可视区域为：95.5mm*54.3mm;
产品尺寸为：140.0mm*88.0mm*20.5mm；
建议开窗尺寸：132.5mm*79.1mm。
可通过严苛EMC测试，广泛应用于自动化控制、医美设备、超声焊接、机房监控等行业。

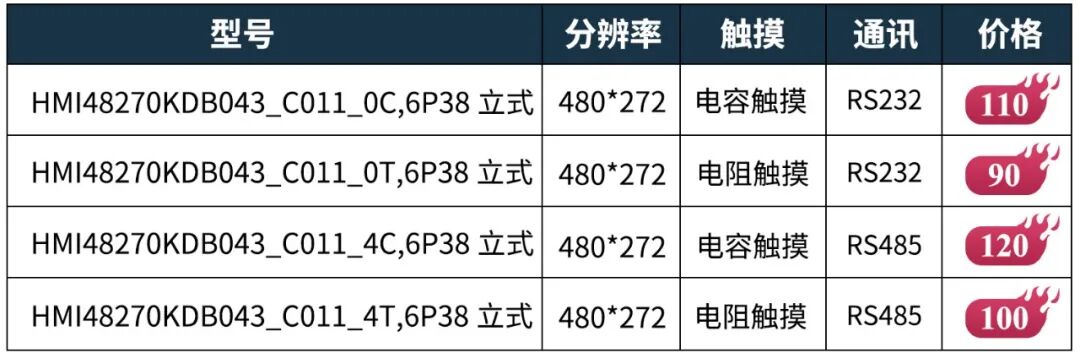

订购型号：

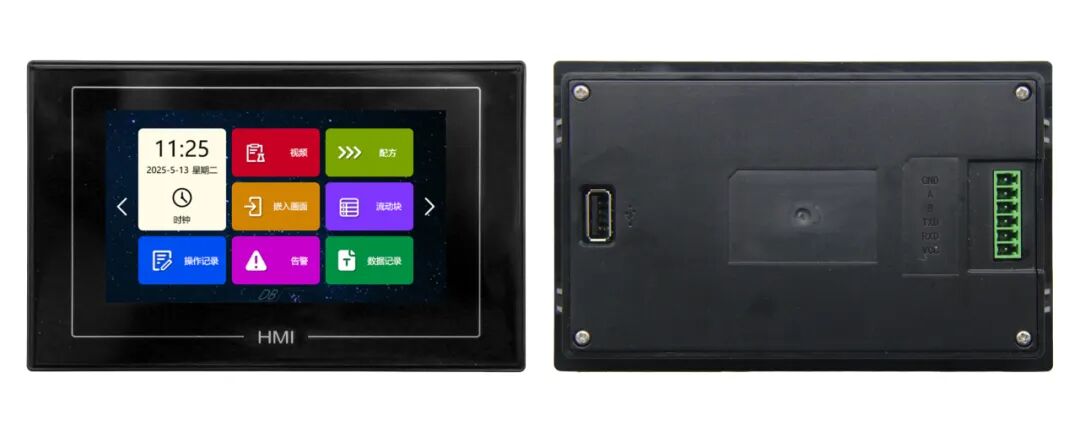

产品图片

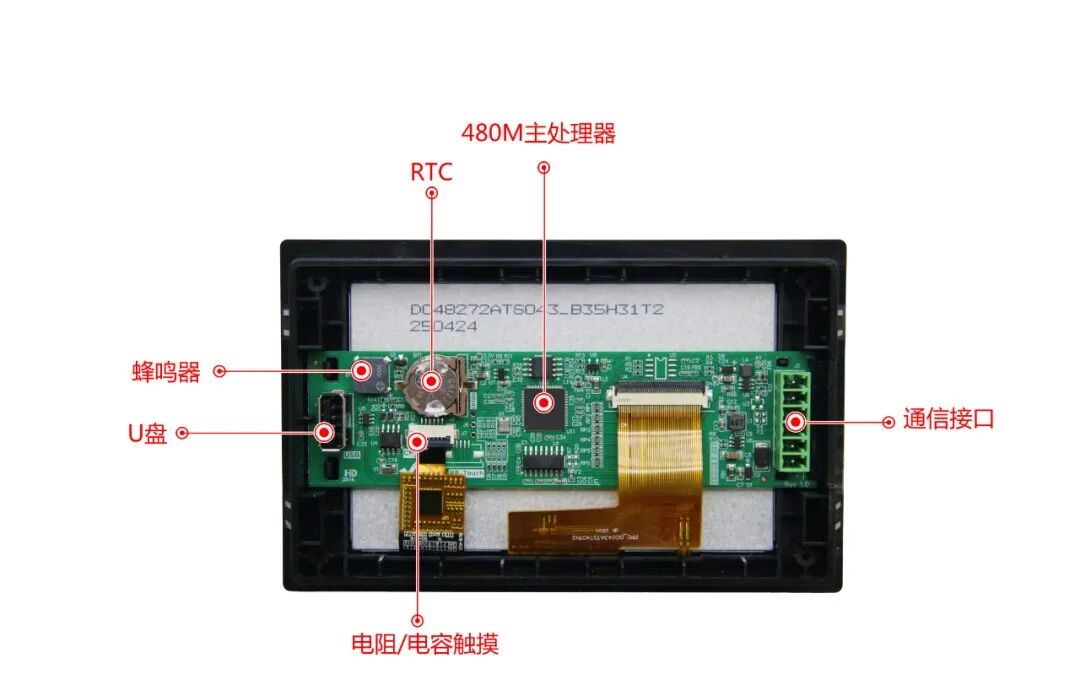

核心硬件标注图


产品视频

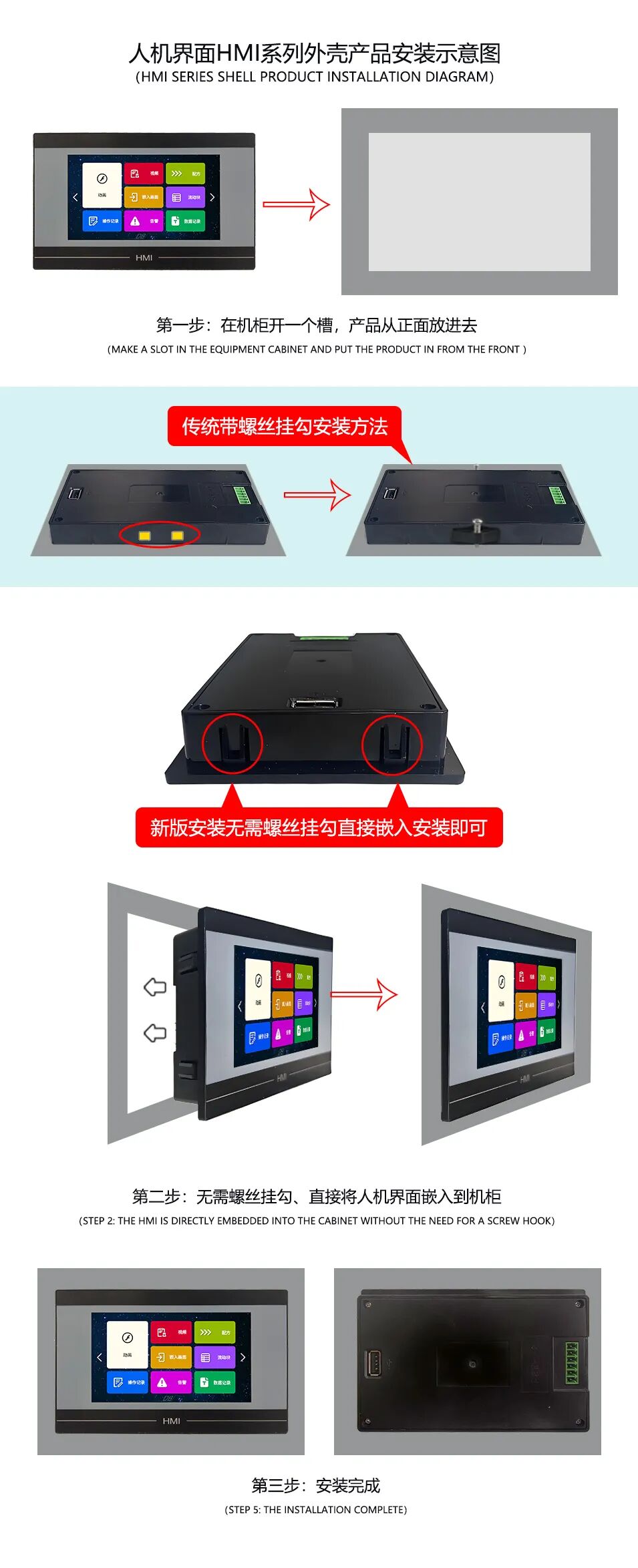

二、安装示意图




三、引脚定义

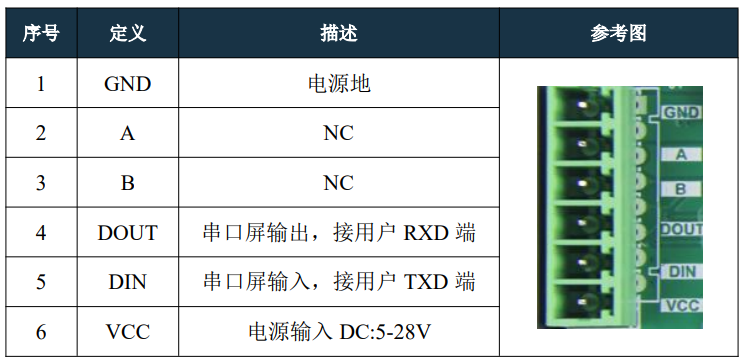

232通讯：

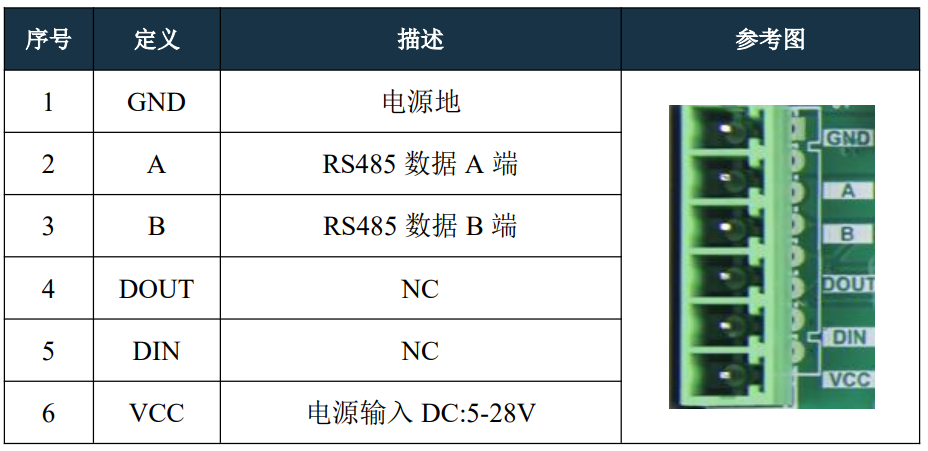

485通讯：

四、产品特性



1
工业级标准设计，主打高稳定、高可靠性、高颜值、高品质；
2
采用32位480M嵌入式SOC处理器，内部集成PSRAM，支持JPEG、PNG硬解码；
3
支持JPEG图片压缩、动画播放，串口，矢量字库，支持最多30国语言一键切换；
4
支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；
5
支持低功耗休眠模式，可触摸、串口唤醒；
6
支持本地串口、U盘升级，支持U盘数据导出；
7
工程可配置0,90,180,270度旋转显示，可灵活安装；
8
外壳防护简洁美观、安装结构简单；


五、协议与控件



5.1 通信协议

VisualHMI 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，UI显示和控制逻辑可彻底分离，并集成了 DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等等市场上多种主流 PLC 协议，具体协议如图5-1所示；


图5-1 PLC 协议


5.2 组态控件

VisualHMI 与市面上绝大部分串口屏相比，除了传统的按钮、文本、进度条控件之外，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等等组态控件，可满足用户更多的应用场景，如图5-2所示；

图5-2 组态控件


六、协议配置



用户可通过上位机配置运行 MODBUS RTU、XGUS、PLC 协议等协议。

打开 VisualHMI 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图6-1所示。


图6-1 协议配置



七、购买链接



点击下列内容，打开淘宝立即抢购!

https://e.tb.cn/h.SY5VmEfZdgddFkY?tk=mEwF4sXIgK5 MF937
