一、概述
本文档适合于M 系列（固件版本>=V10.0.7.0）串口屏。位状态指示灯控件常用于bool类型变量的状态读取与设置，如Modbus协议中线圈、离散输入寄存器，同时，非bool类型的寄存器，可以通“.”引用具体的位，如Modbus 协议中的输入寄存器的bit1，可以表示为4x1000.1。
二、开发环境
2.1 VisualHMI 软件版本
需安装V1.0.270.0及以上的版本进行开发。打开VisualHMI软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；
图2-1 VisualHMI 软件版本
2.2 串口屏固件版本
版本查看，可通过屏幕背面的贴纸查看。
三、位状态指示灯
3.1 属性说明

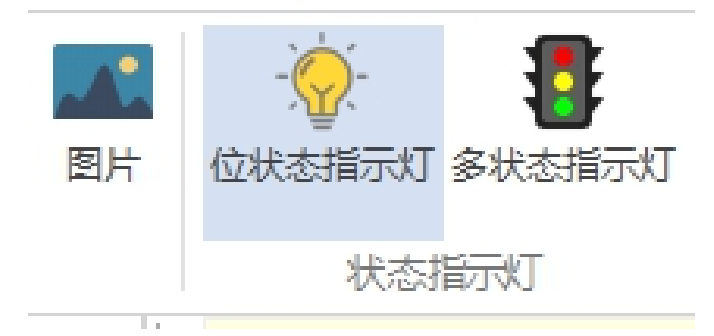

选中菜单栏→控件→【位状态指示灯】，如图3-1所示。
3.1.1 基本属性

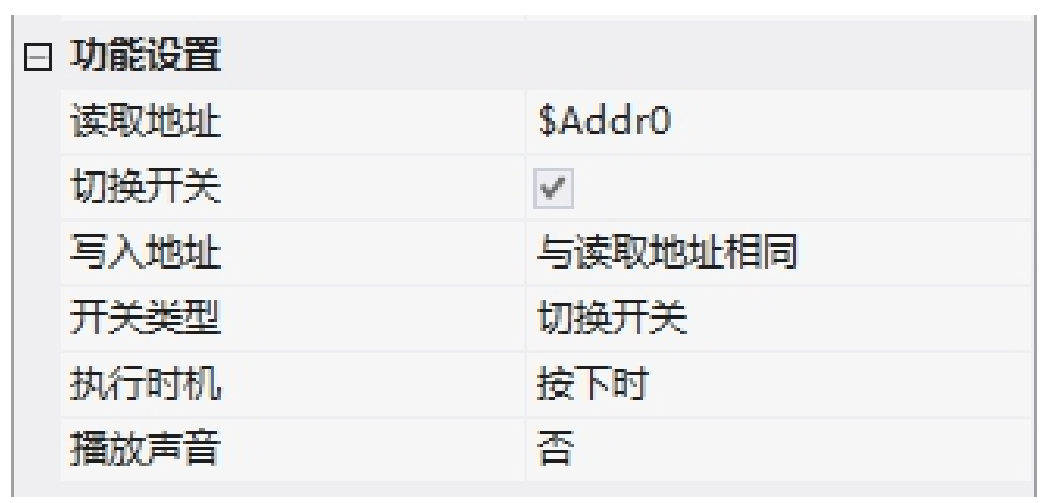

位状态指示灯的基本属性如图3-2所示。
图3-2 基本属性
1.读取地址：控件所绑定的变量地址；
2.切换开关：屏幕上是否可以点击控制；
3.写入地址：勾选切换开关后，可以选择写入的地址是否与读取的地址相同；
4. 开关类型：
(1)设为ON：按下后变量的数值设为1，松开后指示灯状态保持不变；
(2)设为OFF：按下后变量的数值设为0，松开后指示灯状态保持不变；
(3)切换开关：按下后变量的数值在0、1之间变化，松开后指示灯状态保持不变；
(4)点动开关：按下后变量的数值为1，松开后变量的数值为0，且指示灯状态闪动。
5. 执行时机：变量发生变化的时机；
6. 播放声音：点击控件时，播放指定的声音文件。
3.1.2 状态设置

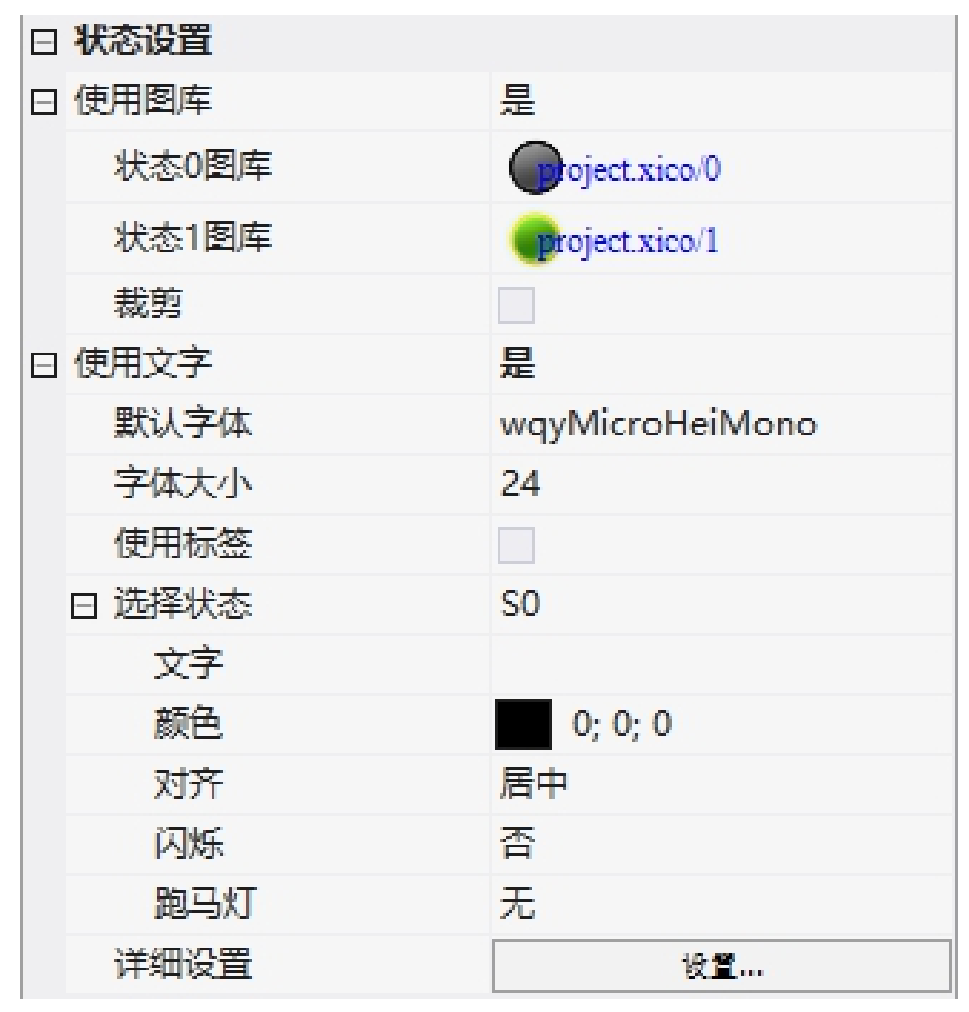

位状态指示灯状态设置如图3-3所示。
图3-3 位状态指示灯状态设置
1.使用图库：设置控件不同状态的显示效果；
(1)状态0图库：弹起状态显示图片；
(2)状态1图库：按下状态显示图片；
(3)裁剪：是否裁剪显示图片。
2.使用文字：
(1)默认字体：显示文字的字体；
(2)字体大小：显示字体的大小；
(3)使用标签：使用标签内容作为文字显示；
(4)选择状态：可以设置每个控件状态文字的内容、颜色、对齐方式、闪烁、跑马灯等属性。
四、应用案例
4.1 工程配置
4.1.1 设为 ON/设为 OFF

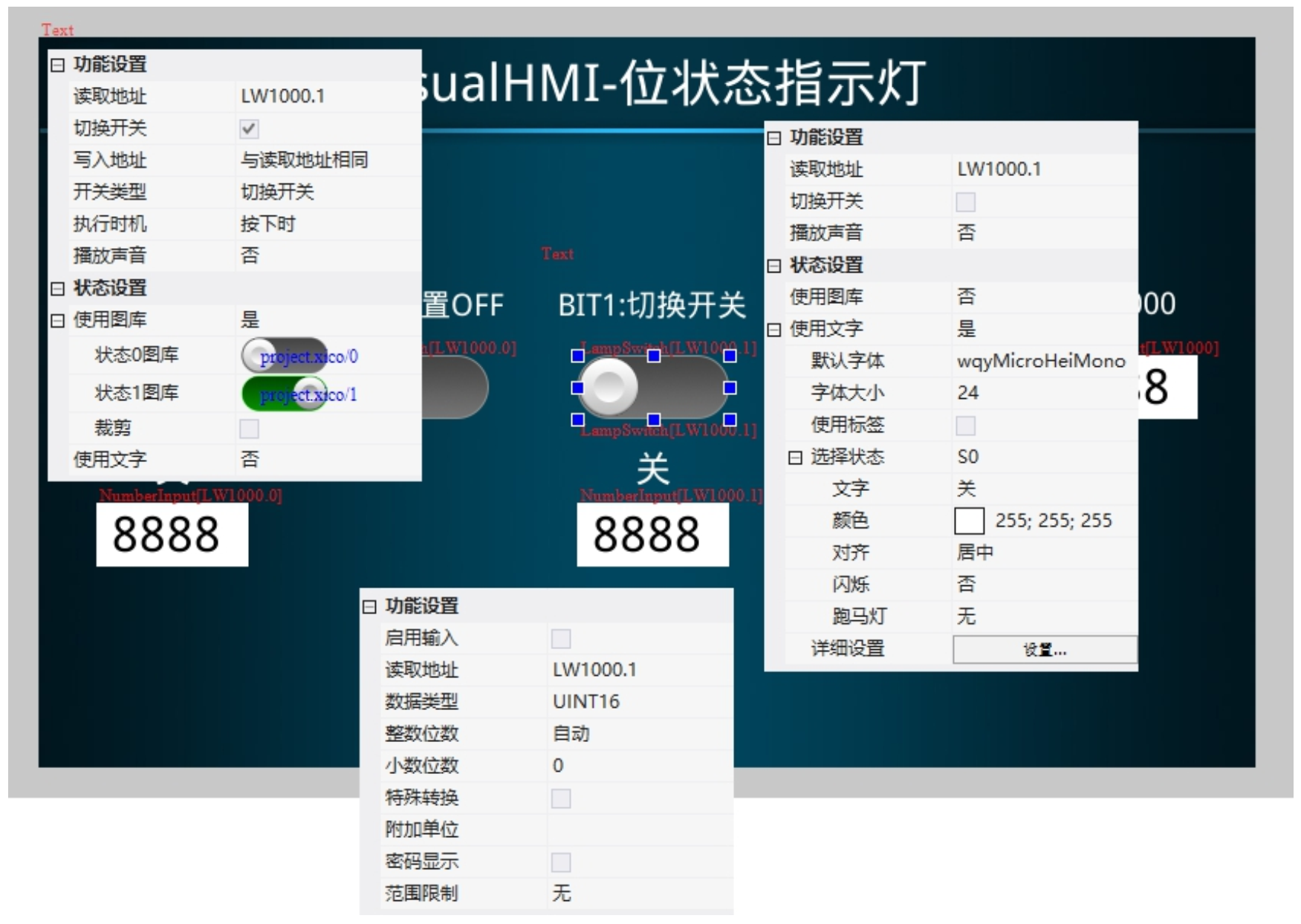

在画面中添加2个【位状态按钮】，1个数值控件显示位设置按钮设置的值，界面配置如图4-1所示：
“设为 ON/设为 OFF 的位状态指示灯”，配置可读写，属性如下所示：
1. 读取地址：LW1000.0; LW1000的BIT0位
2. 切换开关：☑
3. 使用图库：☑
“设为 ON/设为 OFF 的位状态指示灯”， 配置只读，属性配置：
1. 读取地址：LW1000.0; LW1000的BIT0位
2. 使用文字：☑
“数值控件”， 用来显示 BIT0 的数值，属性配置：
1. 读取地址：LW1000.0; LW1000 的 BIT0位
图4-1 设为ON/OFF设置属性
4.1.2 切换开关
开关类型，点击按钮，参数从OFF→ON，再点击按钮，参数从ON→OFF。在画面中添加2个【位状态指示灯】，一个数值控件，界面配置如图4-2所示：
“切换开关 位状态指示灯” 读写，属性配置：
1. 读写地址：LW1000.1;LW1000的BIT1位
2. 切换开关：☑
3. 使用图库：☑
“切换开关 位状态指示灯” 只读，属性配置：
1. 读取地址：LW1000.1; LW1000的BIT1位
2. 使用文字：☑
“数值控件” 属性配置：
1. 读取地址：LW1000.1; LW1000的BIT1位
图4-2 “开关” 设置属性
4.1.3 点动开关

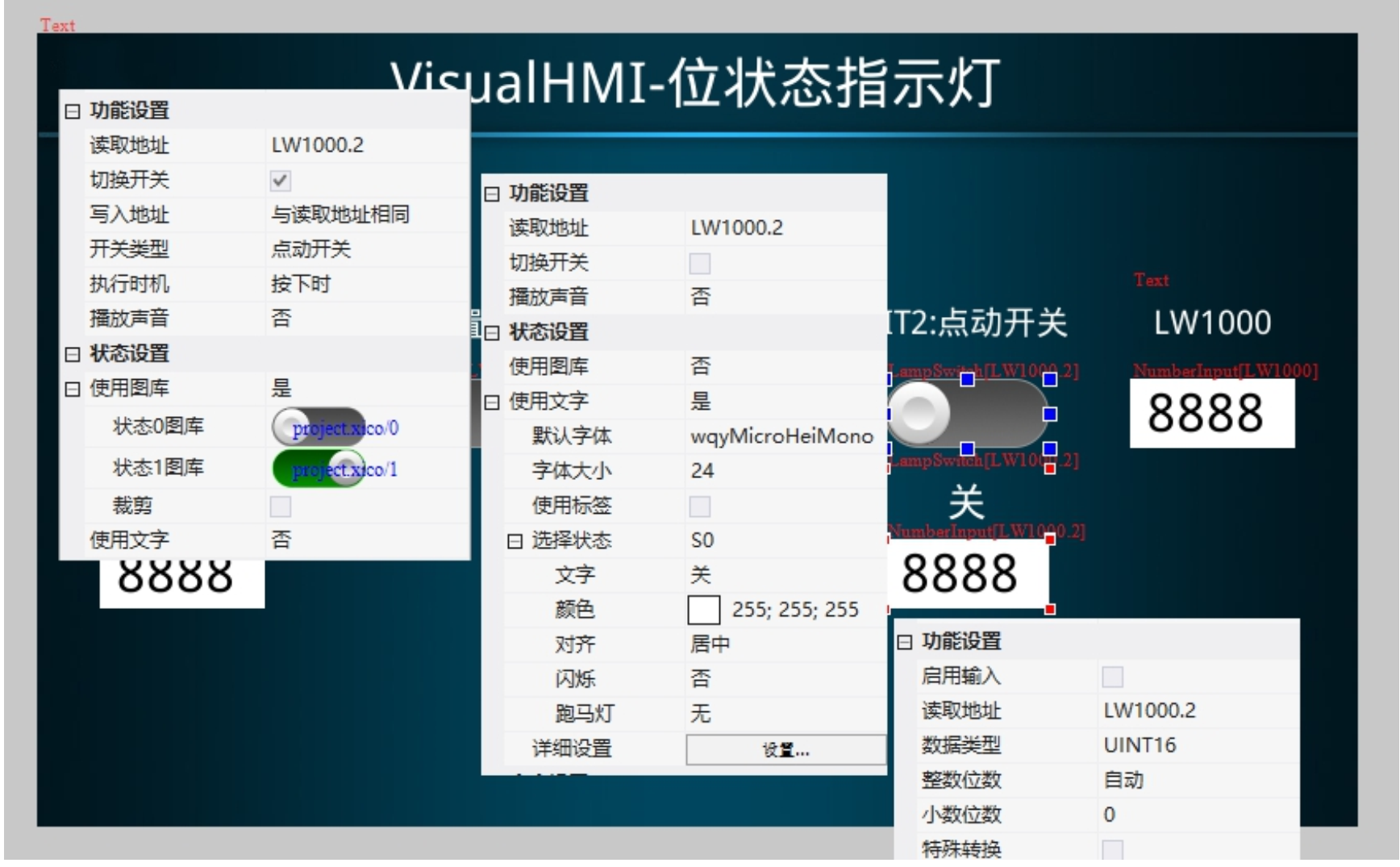

点动类型，点击按钮，参数从OFF→ON，参数自动从ON→OFF 恢复。在画面中添加2个【位状态指示灯】，一个数值控件，界面配置如图4-3所示：
“切换开关 位状态指示灯”， 配置可读写，属性如下所示：
1. 读取地址：LW1000.2;LW1000的BIT2位
2. 开关类型：☑；
3. 使用图库：☑
“切换开关 位状态指示灯”，配置只读，属性如下所示：
1. 读取地址：LW1000.2;LW1000的BIT2位
2. 使用文字：☑
“数值控件” 属性配置：
1. 读取地址：LW1000.2; LW1000的BIT2位
图4-3 “点动” 设置属性
4.1.4 数值控件

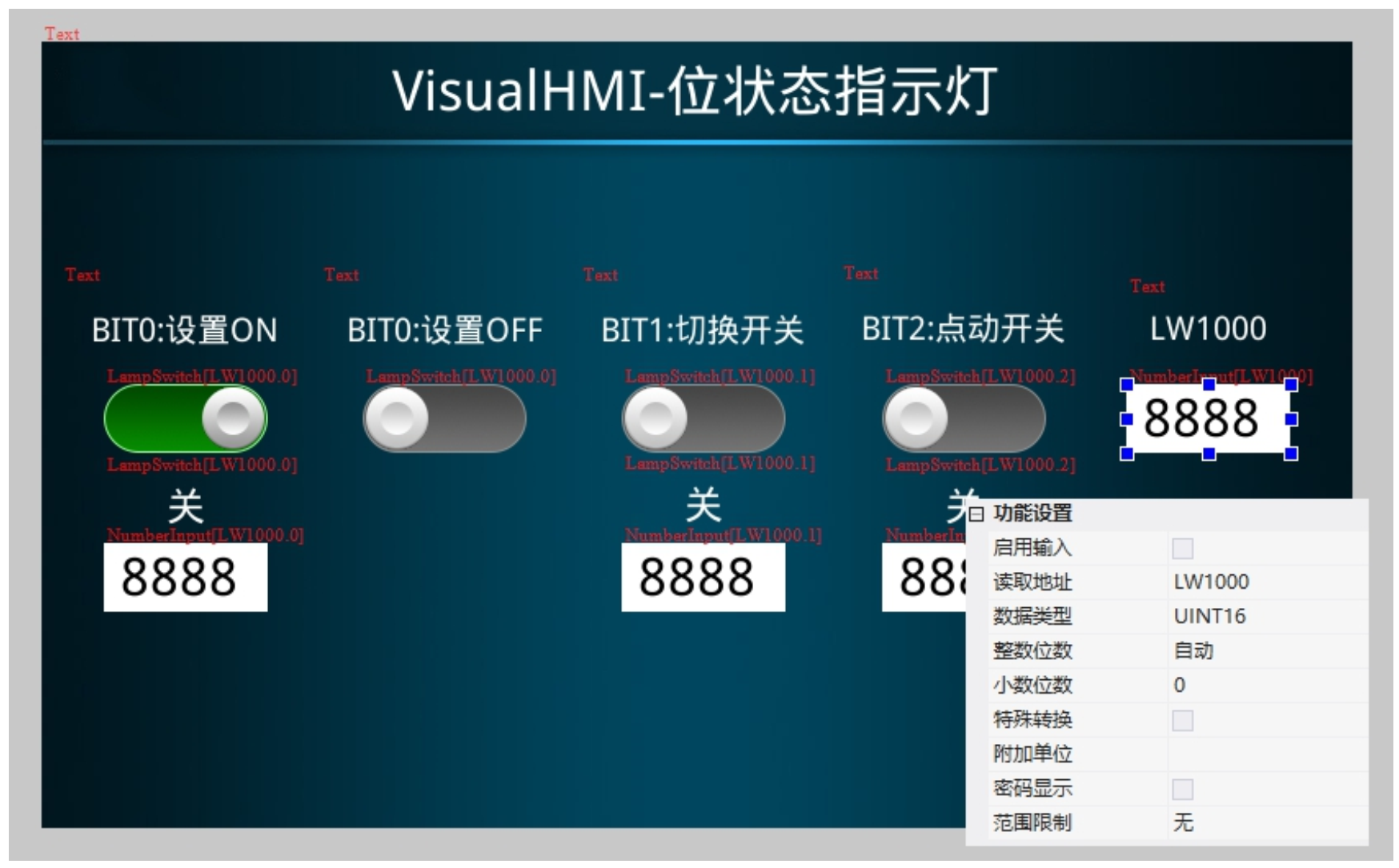

在画面中添加1个数值控件，显示16位的参数，当LW1000设置BIT0~BIT2时，LW1000对应的位会置1。参数配置如图4-4所示：
图4-4 数值设置属性
4.2 运行预览

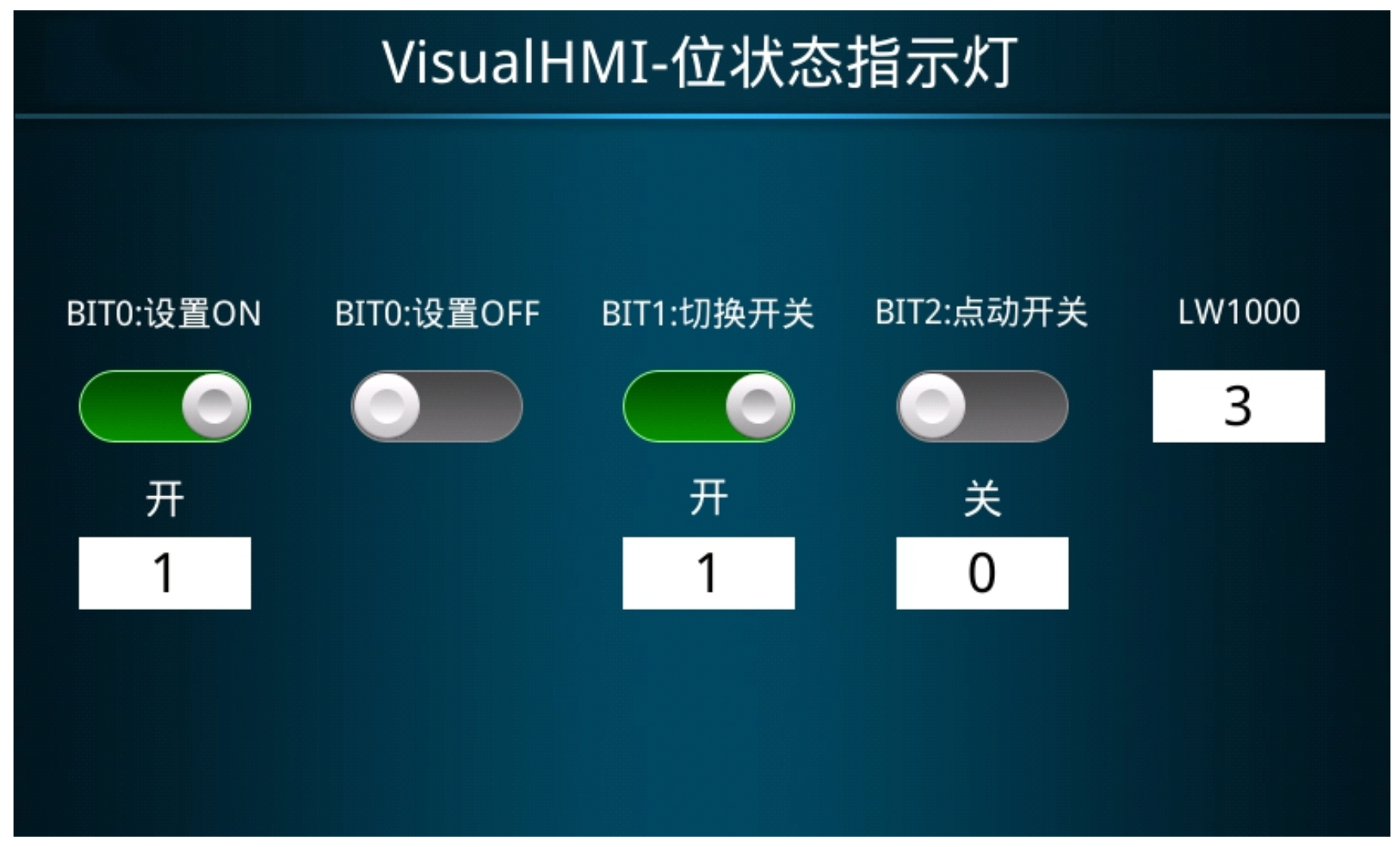

选中工程→编译下载→【编译运行】，点击相应的按钮，运行如图4-5所示：
图4-5 模拟运行
