大彩讲堂：VisualHMI软件如何使用多状态指示灯

发布人：大彩科技发布日期：2025-10-11

一、概述

本文档适合于M系列（固件版本>=V10.0.7.0）串口屏。多状态指示灯控件常用于变量状态的读取与设置， 可结合图片起到更好的提示效果等等。

二、开发环境

2.1 VisualHMI 软件版本

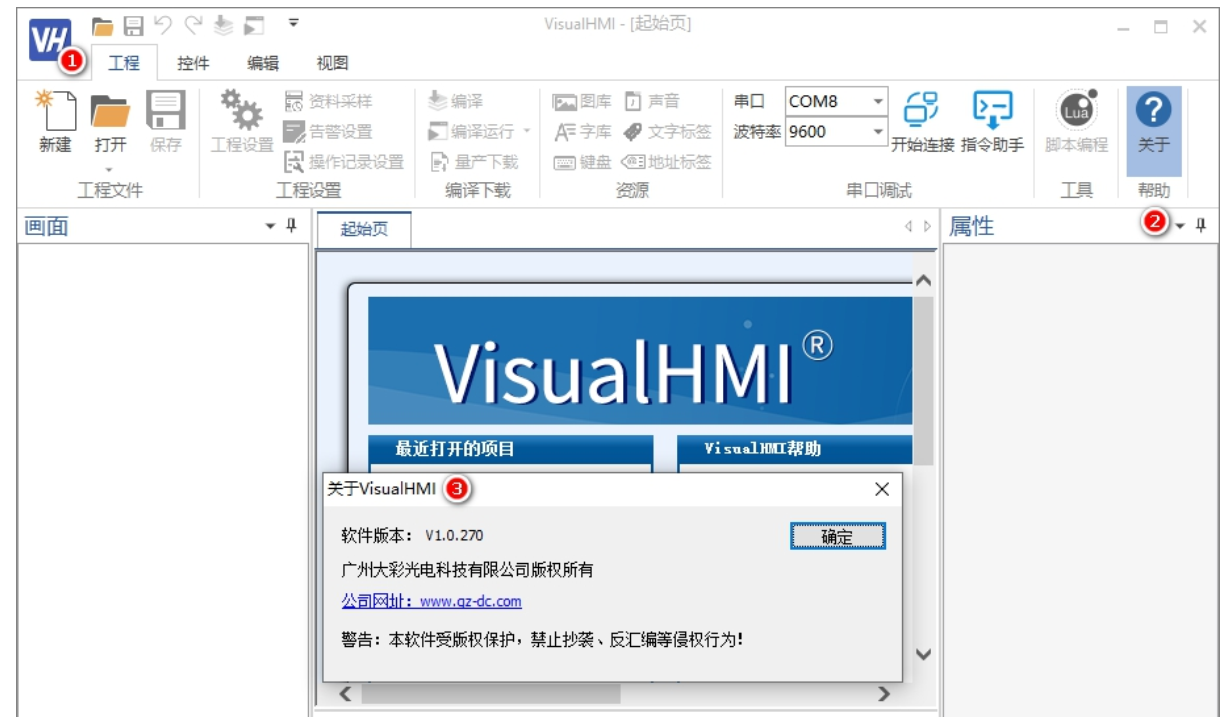

需安装 V1.0.270.0 及以上的版本进行开发。打开 VisualHMI 软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；

图2-1 VisualHMI 软件版本

2.2 串口屏固件版本

版本查看，可通过屏幕背面的贴纸查看。

三、多状态指示灯

3.1 属性说明

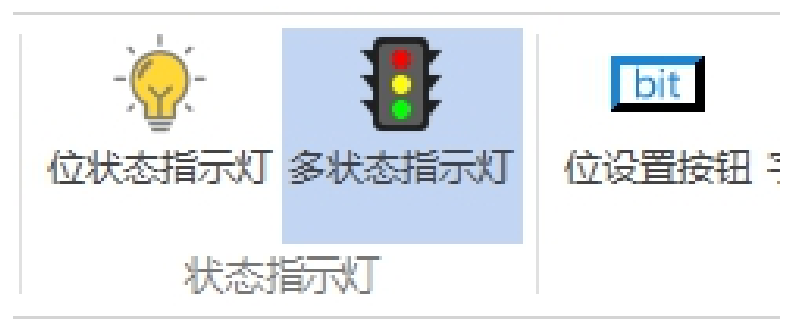

选中菜单栏→控件→【多状态指示灯】，如图3-1所示。

3.1.1 功能设置

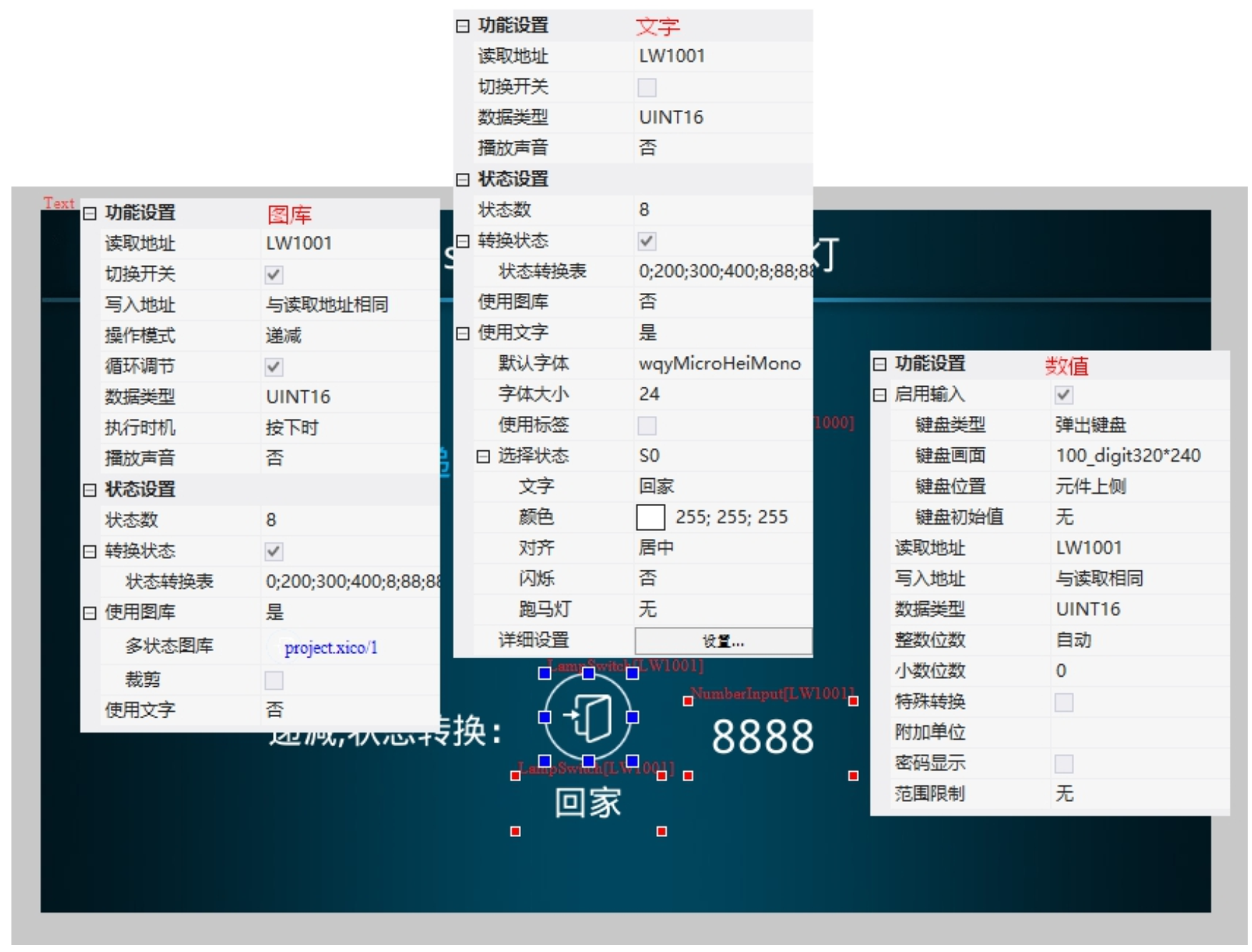

多状态指示灯的基本属性如图3-2所示。

图3-2 基本属性

1. 读取地址：控件所绑定的变量地址；

2. 切换开关：屏幕上是否可以点击控制；

3. 写入地址：勾选切换开关后，可以选择写入的地址是否与读取的地址相同；

4. 操作模式：

(1)递增：每次点击控件，变量值加1；

(2)递减：每次点击控件，变量值减1；

5.循环调节：变量值是否可以循环加减；

6.数据类型：支持“UINT16”、“INT16”、“UINT32”、“INT32”；

7.执行时机：变量发生变化的时机；可选择按下时、松开时、长按时；

8.播放声音：点击控件时，播放指定的声音文件。

3.1.2 状态设置

多状态指示灯状态设置如图3-3所示。

图3-3 多状态指示灯状态设置

1.状态数：设置控件有多少个状态；

PS:若设置该寄存器值不在状态数范围，多状态图标不显示。

如状态数 8：范围位 0~7，设置寄存器置为8，控件将不显示

如状态数8、状态转换：范围为0;200;300;400;8;88;888;8888;设置寄存器置为6，控件将不显示

2. 转换状态：

(1)状态转换表：根据状态数，填写对应的状态值映射关系，如上图所示，寄存器值为0，显示第0帧；寄存器值为200，显示第1帧，依次类推；

3. 使用图库：

应的图层，添加对应的图片；

(3)使用文字：控件上是否显示文字。

图3-4 图库

四、应用案例
