一、概述
本文档适合于M系列（固件版本>=V10.0.7.0）串口屏，在VisualHMI平台上开发。位设置按钮控件常用于bool变量的设置，只有ON和OFF两个状态。DCBUS、XGUS协议种没有“bool”型的变量。通过“.”引用，如LW1000位16位参数，即LW1000.0表示bit0位，即LW1000.15表示bit15位。而Modbus协议，如Modbus协议中的线圈0x0000、离散输入1x0000属于位变量。
二、开发环境
2.1 VisualHMI 软件版本
需安装V1.0.270.0及以上的版本进行开发。打开VisualHMI软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；
图2-1 VisualHMI 软件版本
2.2 串口屏固件版本
版本查看，可通过屏幕背面的贴纸查看。
三、位设置按钮
3.1 属性说明

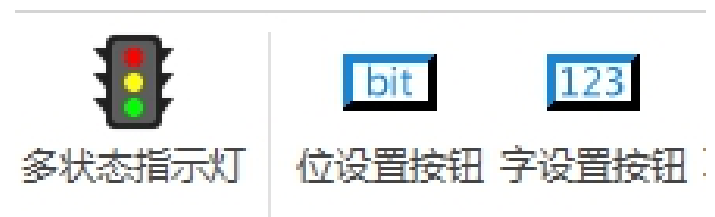

选中菜单栏→控件→【位设置按钮】，如图3-1所示。
3.1.1 功能设置

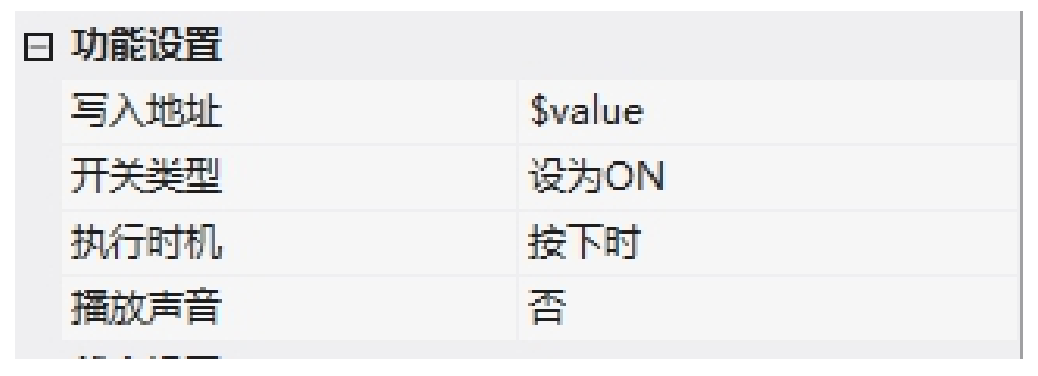

位设置按钮的基本属性如图3-2所示。
图3-2 基本属性
1.读取地址：控件所绑定的变量地址；
2.开关类型：
(1)设为ON：按下后变量的数值为1，且松开后按钮的显示状态还原；
还原；
状态还原。
3. 执行时机：支持按下、松开、长按时生效；其中点动不支持长按设置
4. 播放声音：点击控件时，播放指定的声音文件。
3.1.2 状态设置

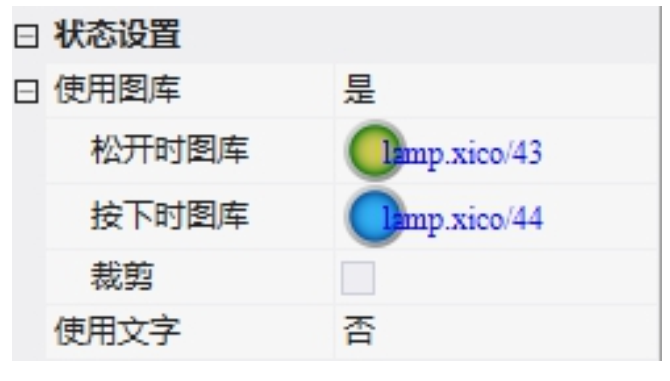

位设置按钮状态设置如图3-3所示。
图3-3 位设置按钮状态设置
1. 使用图库：
2. 使用文字：
四、应用案例
4.1 工程配置
4.1.1 设为ON/设为OFF
在画面中添加2个【位设置按钮】，1个数值控件显示位设置按钮设置的值，界面配置如图4-1所示：
“设为ON/设为OFF 的位设置按钮”
1.写入地址：LW1000.0; LW1000的BIT0位
2.开关类型：设为ON/设为OFF；
“数值控件”
1. 读取地址：LW1000.0; LW1000 的BIT0位
图4-1 设为ON/OFF设置属性
4.1.2 切换开关
开关类型，点击按钮，参数从OFF→ON，再点击按钮，参数从ON→OFF。在画面中添加1个【位设置按钮】，一个数值控件，界面配置如图4-2所示：
“切换开关位设置按钮” 属性配置：
1.写入地址：LW1000.1;LW1000 的BIT1 位
2.开关类型：切换开关；
“数值控件” 属性配置：
1. 读取地址：LW1000.1; LW1000 的BIT1 位
图4-2 “开关” 设置属性
4.1.3 点动开关
点动类型，点击按钮，参数从OFF→ON，参数自动从ON→OFF 恢复。在画面中添加1个【位设置按钮】，一个数值控件，界面配置如图4-3所示：
“切换开关位设置按钮” 属性配置：
1.写入地址：LW1000.2;LW1000 的BIT2位
2.开关类型：开关；
“数值控件” 属性配置：
1.读取地址：LW1000.2; LW1000 的BIT2位
图4-3 “点动”设置属性
4.1.4 数值显示
在画面中添加1个数值控件，显示16位的参数，当LW1000设置BIT0~BIT2时，LW1000对应的位会置1。参数配置如图4-4所示：
图4-4 数值设置属性
4.2 运行预览
选中工程→编译下载→【编译运行】，点击相应的按钮，显示如图4-5所示：
