大彩讲堂：VisualHMI软件如何使用字设置按钮

发布人：大彩科技发布日期：2025-10-17

4.1 工程配置

4.1.1 递增/递减

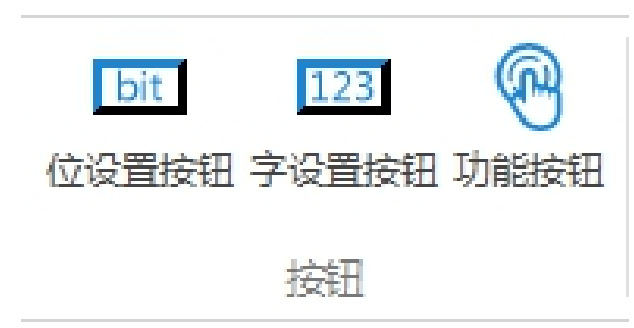

在“1_递增递减” 画面中，添加2个字设置按钮用于递减、递增功能，添加一个数值控件用于显示数值的变化，画面配置如图4-1所示：

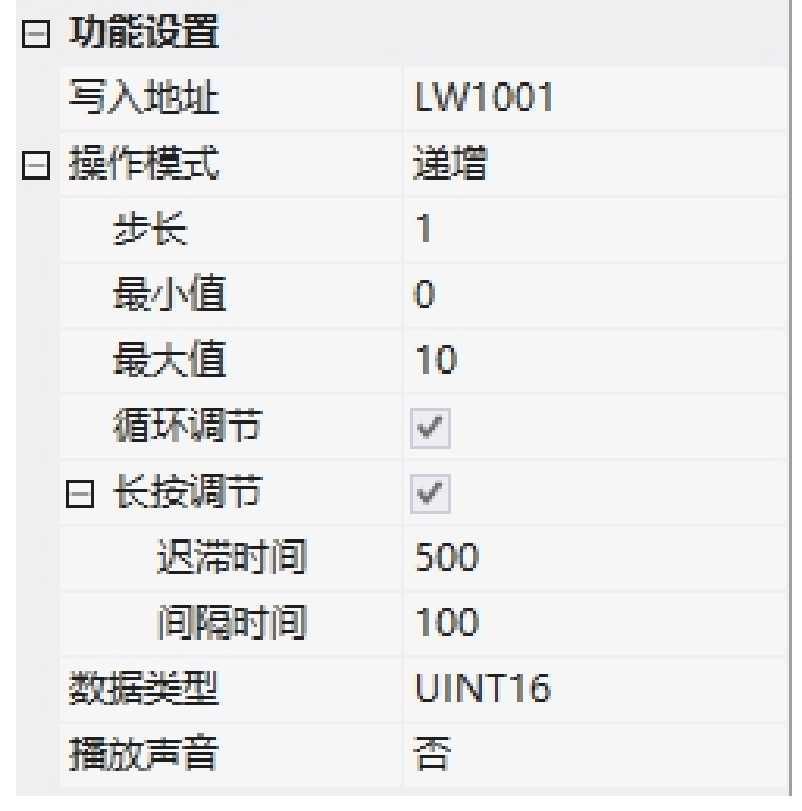

递增/递减，字设置按钮属性设置：

1. 写入地址:LW1000

2. 操作模式：递增、递减

1) 步长：1

最小值：0

最大值：100

2) 长按调节：

迟滞时间：500

间隔时间：100

数值显示，数值控件属性设置：

1. 读取地址：LW1000

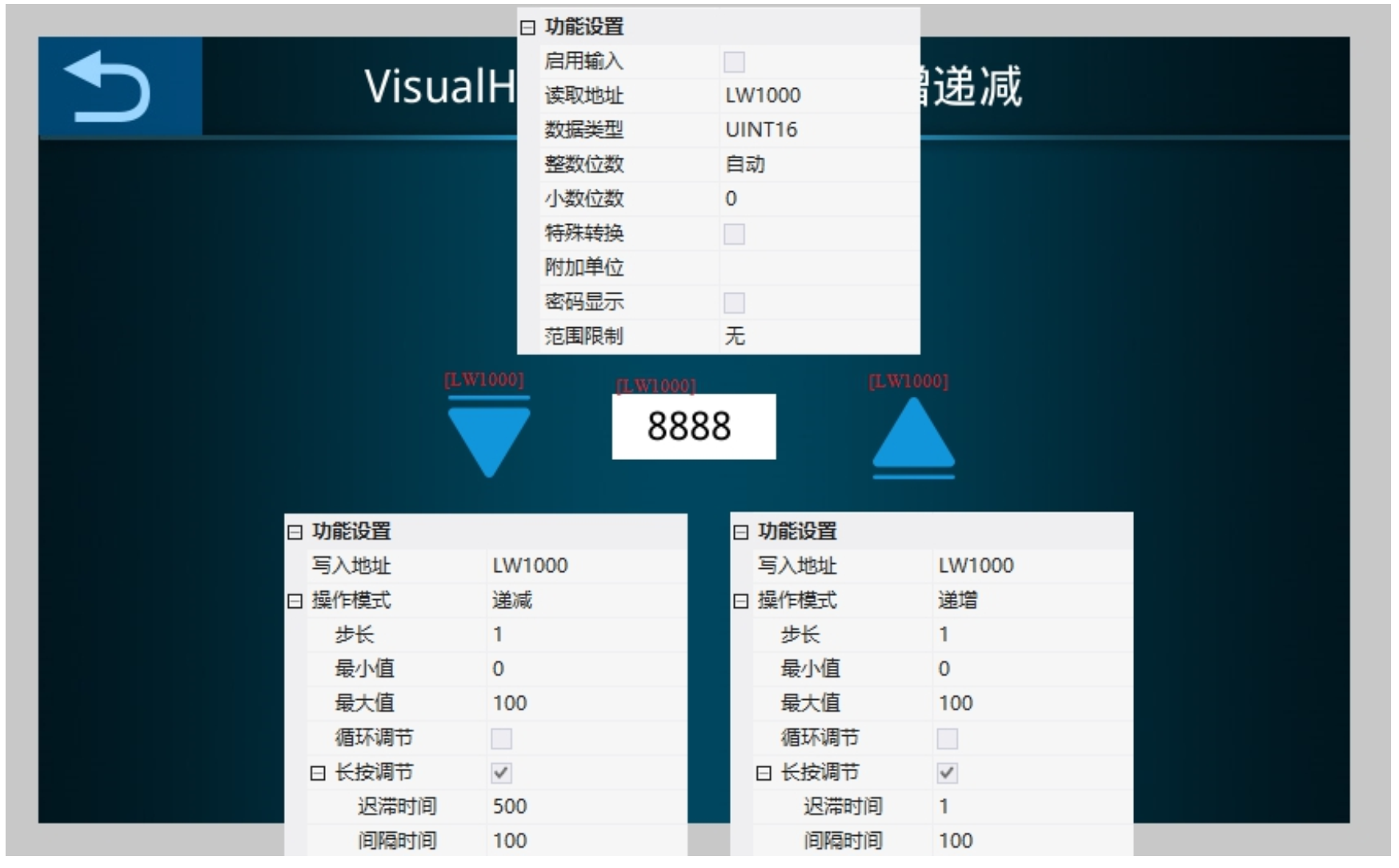

图4-1 递增递减配置

4.1.2 写入常量

在“2_写入常量”画面中，添加3个字设置按钮，分别用于写100、200、300，添加一个数值控件用于显示数值的变化，画面配置如图4-2所示：

字设置按钮控件：

1. 读取地址：LW1001

2. 写入常量：分别为100、200、300

数值控件：

1.输入地址：LW1001

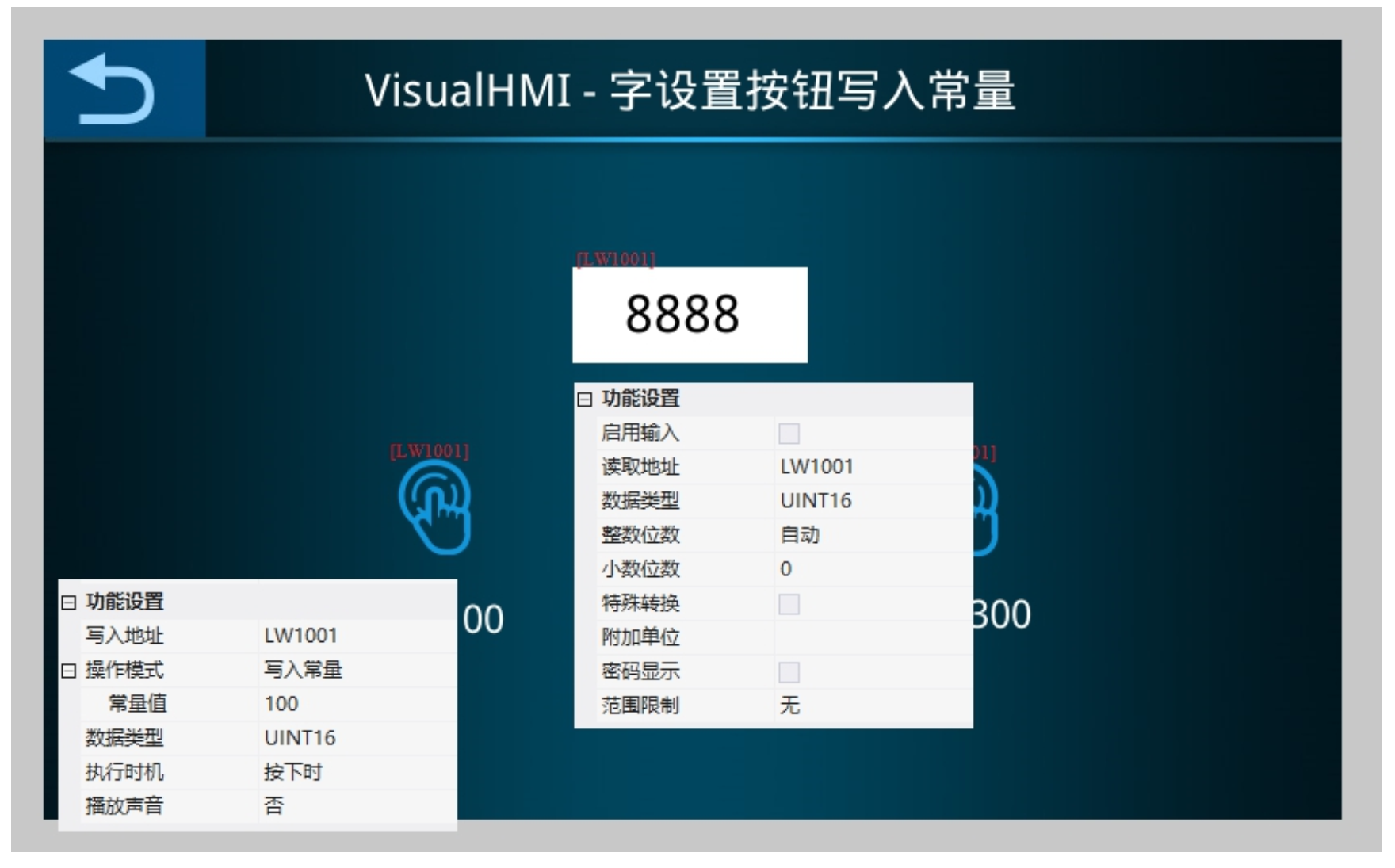

图4-2 设置常量配置

4.1.3 按钮互斥

按钮互斥是字设置按钮常见的应用，一般搭配多状态指示灯实现。本章节用场景选择来说明，如0-就餐、1-回家、2-离家、3-观影、4-工作、5-睡眠、6-阅读、7-自动。

素材准备，UI 输出两张选中、不选中的效果图，如图4-3所示。将素材添加到图库中，模式.jpg 为第1帧、模式-按下.jpg 第2帧，如图4-4所示:

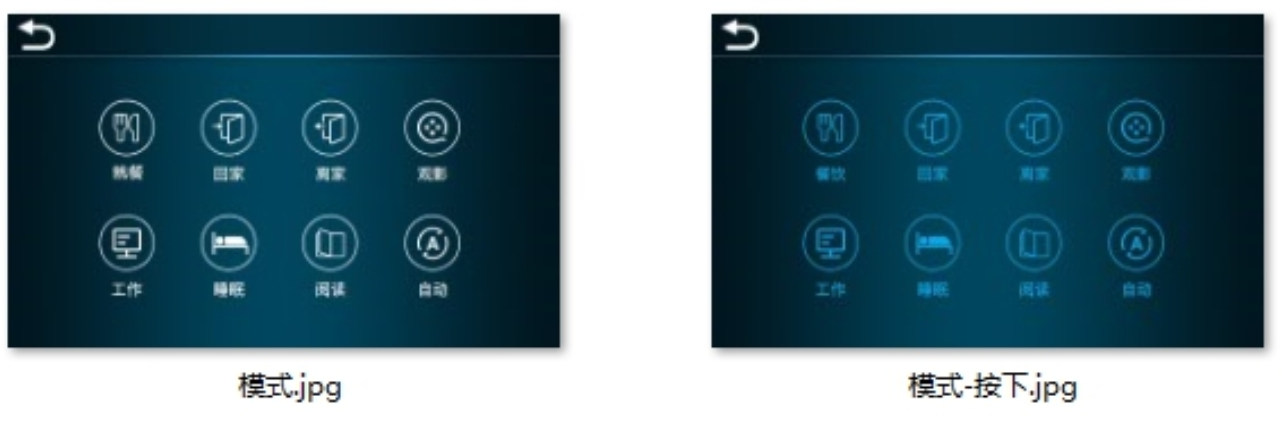

图4-3 互斥UI素材

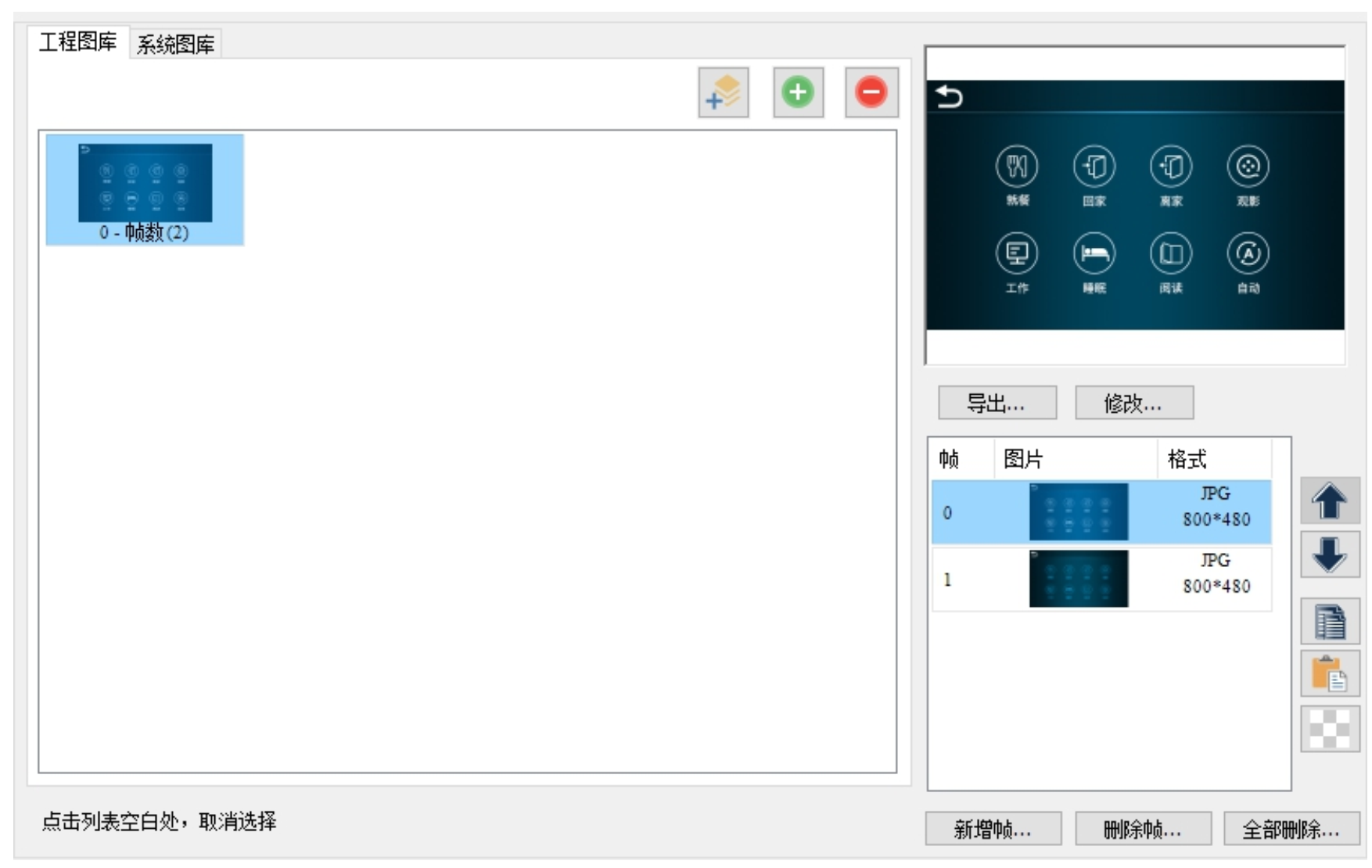

图4-4 添加到图库

在“3_按钮互斥” 画面中，画面背景选择“待选择” 的图片作为背景，即是“模式.jpg”，如图4-5所示。添加8个字设置按钮，8个多状态指示灯。用于模式选择，以“就餐” 模式为例，画面配置如图4-6所示：

“就餐”，多状态指示灯，属性设置：

1. 读取地址：LW1002

2. 状态数：2

3. 转换状态：1;0;

当 LW1002=0，处于“就餐” 模式，即状态转换，显示多状态图库第 2 帧，当 LW1002=0 显示，显示多状态图库第 1 帧；若 LW1002 不等于 0 和 1，如 LW1002=3，“就餐” 多状态指示灯将不会显示，而是显示画面的背景“模式.jpg”，未选中状态。

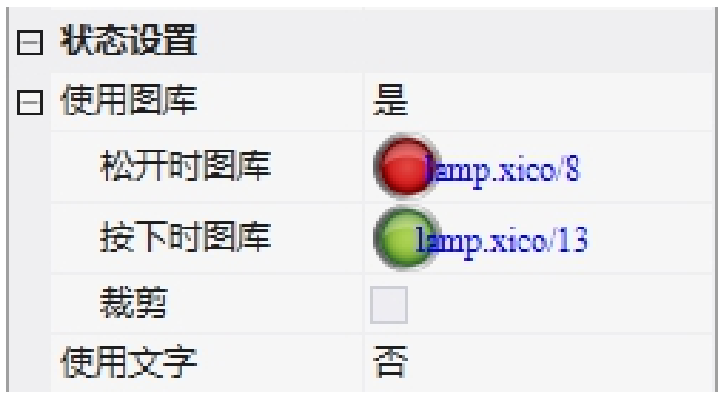

4. 使用图库：√

·多状态图库： project.xico/0

“就餐”，字设置按钮，属性设置：

1. 写入地址： LW1002

2. 操作模式：写入常量

·常量值：0

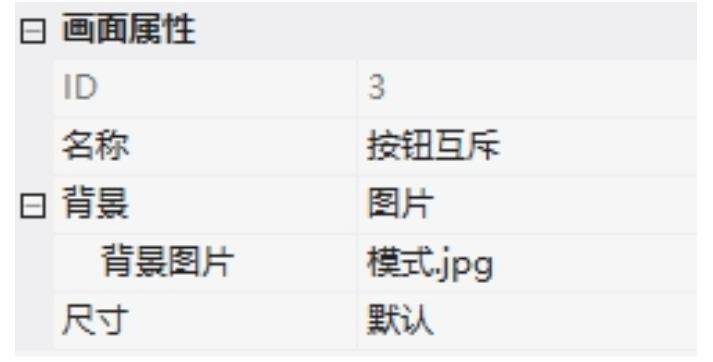

图4-5 画面配置

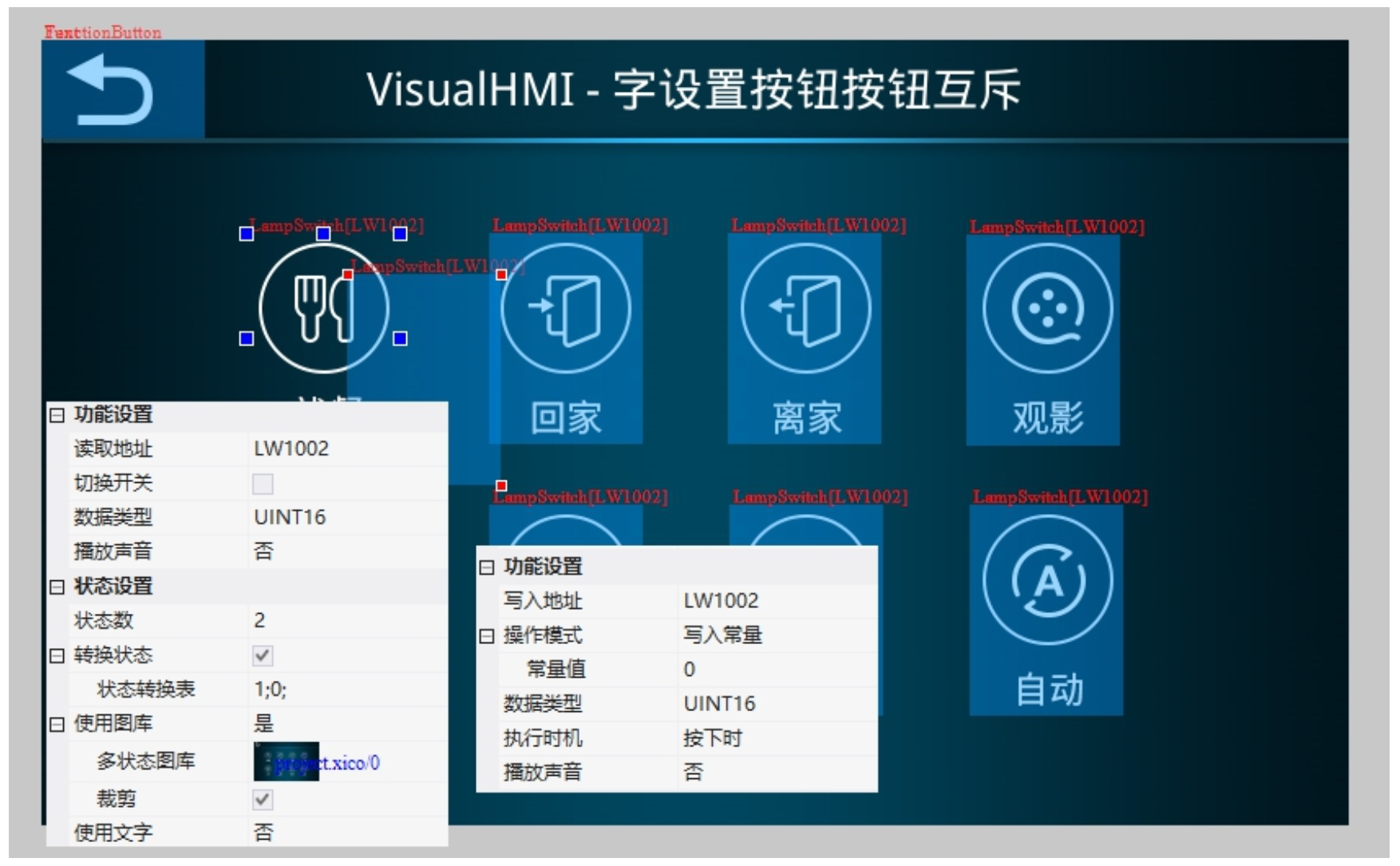

图4-6 按钮属性设置

4.2 运行预览

选中工程→编译下载→【编译运行】，运行效果如图4-7所示：
