大彩讲堂：VisualHMI软件如何使用功能按钮

发布人：大彩科技发布日期：2025-11-03

4.1 工程配置

4.1.1 切换画面

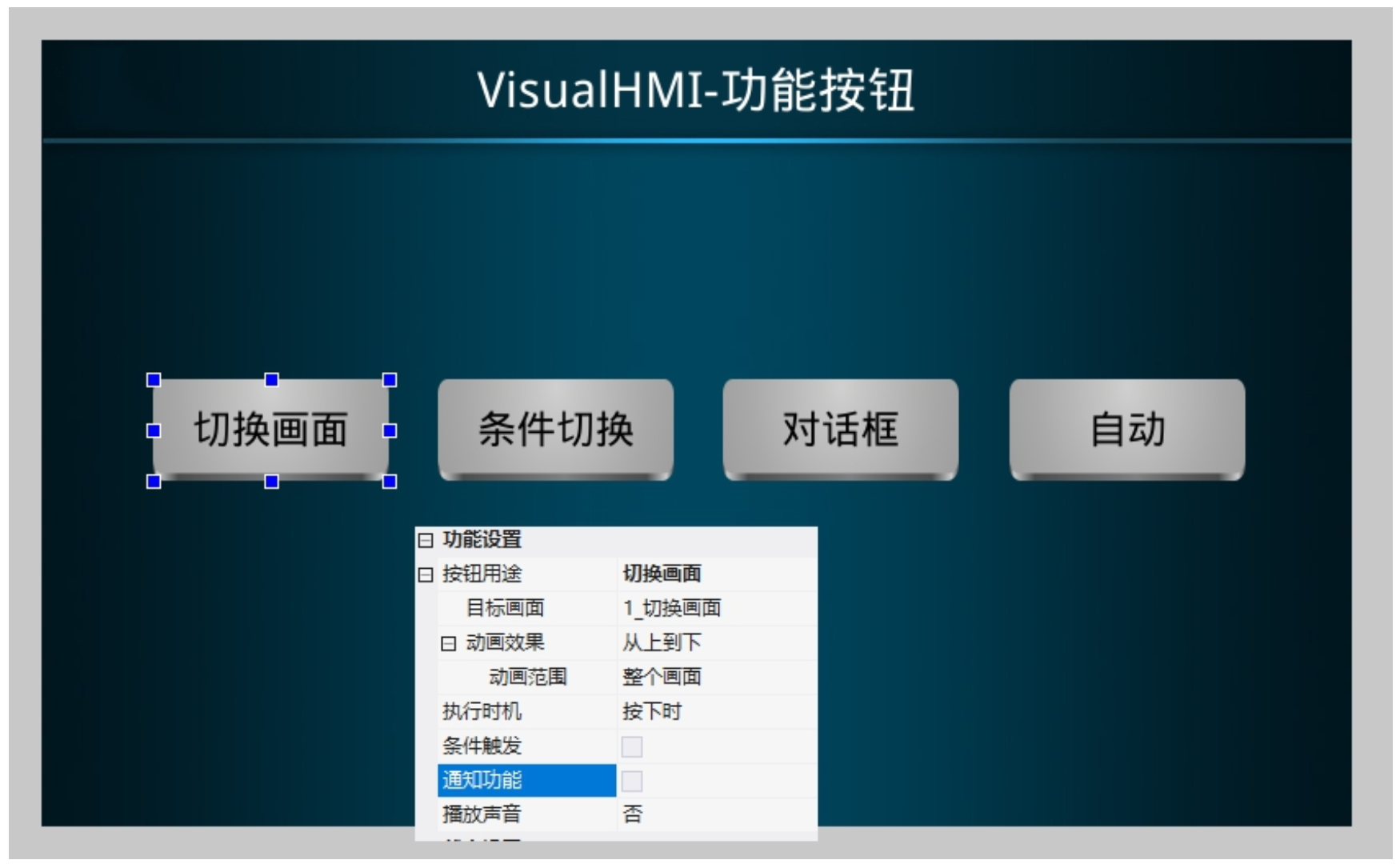

在“0_主页” 画面中添加一个主菜单【功能按钮】，界面配置如图4-1所示：

1.按钮用途：切换画面；

2.目标画面：1_切换画面；

3.动画效果：从上到下；

4.动画范围：整个画面。

图4-1 主画面切换画面

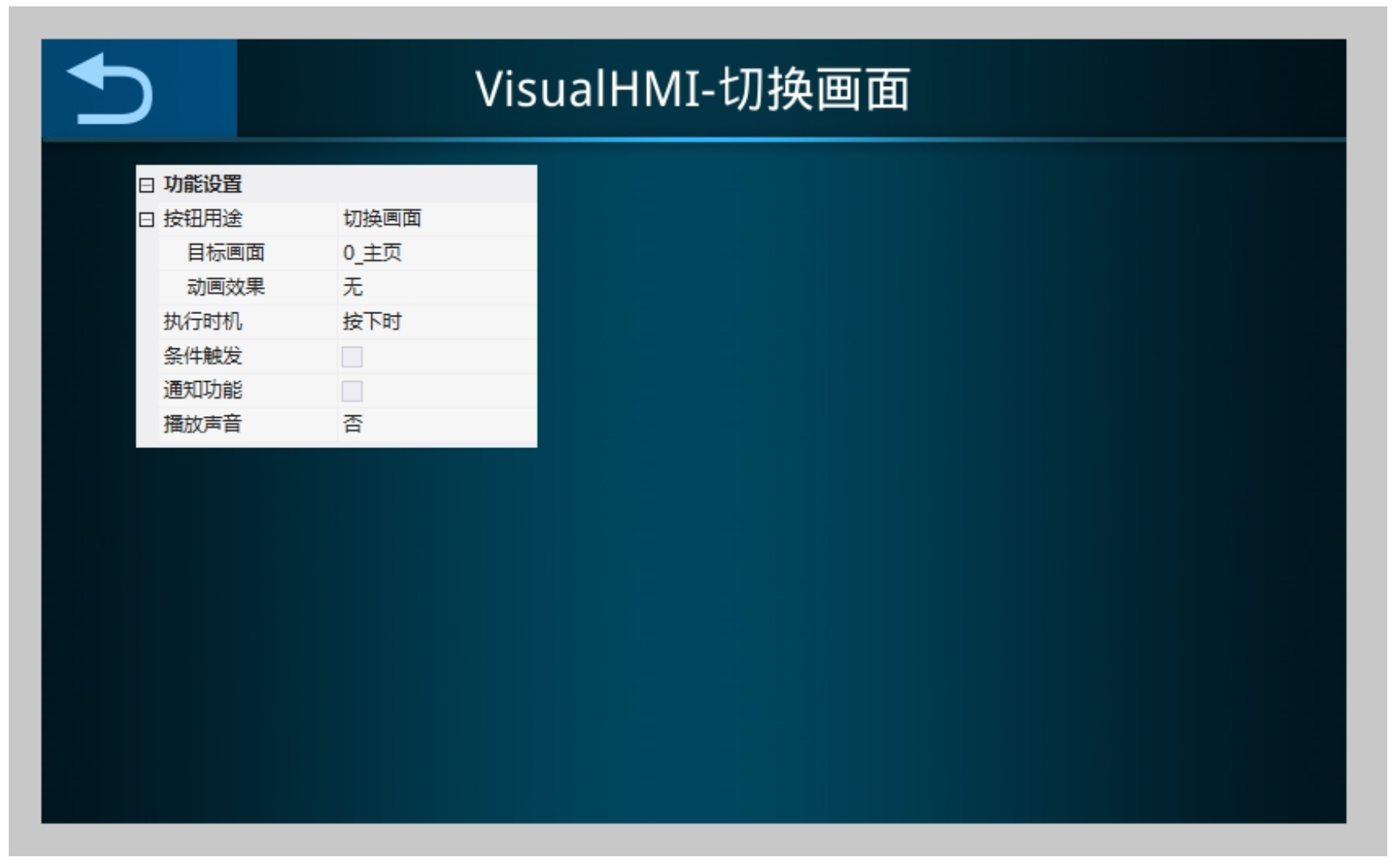

在“1_切换画面” 中，功能按钮属性配置如图4-2所示：

图4-2 1_切换画面

4.1.2 条件执行

条件执行通常用于点击按钮，并向PLC 或某些寄存器给设置值；

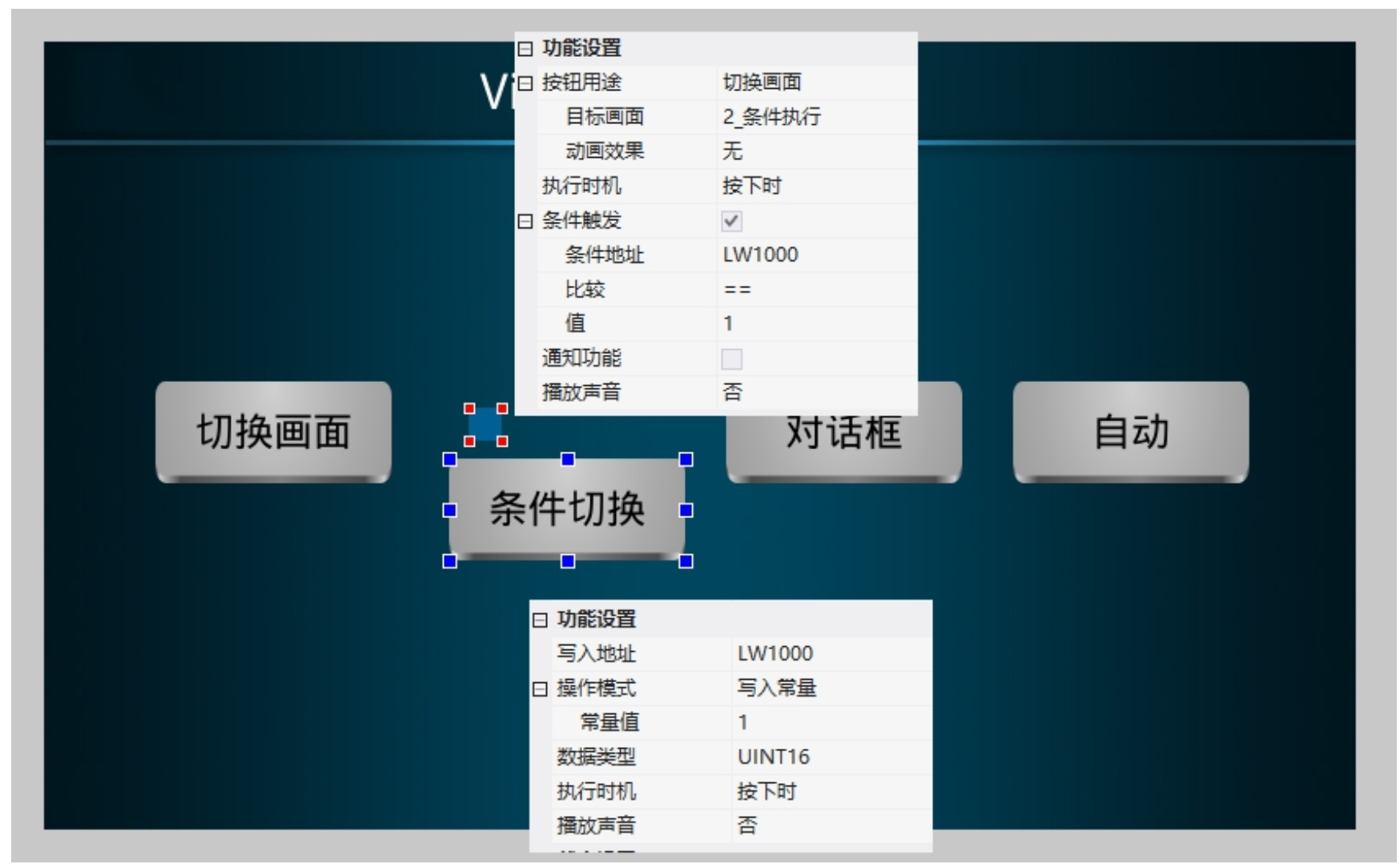

在“0_主页”画面中添加字设置按钮、添加一个功能按钮，且字设置按钮层叠在功能按钮上面，界面配置如图4-3所示：

功能按钮：

1. 按钮用途：切换画面；

·目标画面：2_条件执行；

2. 条件触发：√

·条件地址：LW1000

·比较：==

·值：1

字设置按钮：

写入地址：LW1000

操作模式：写入常量

·常量值：1

图4-3 “0_主页” 属性配置

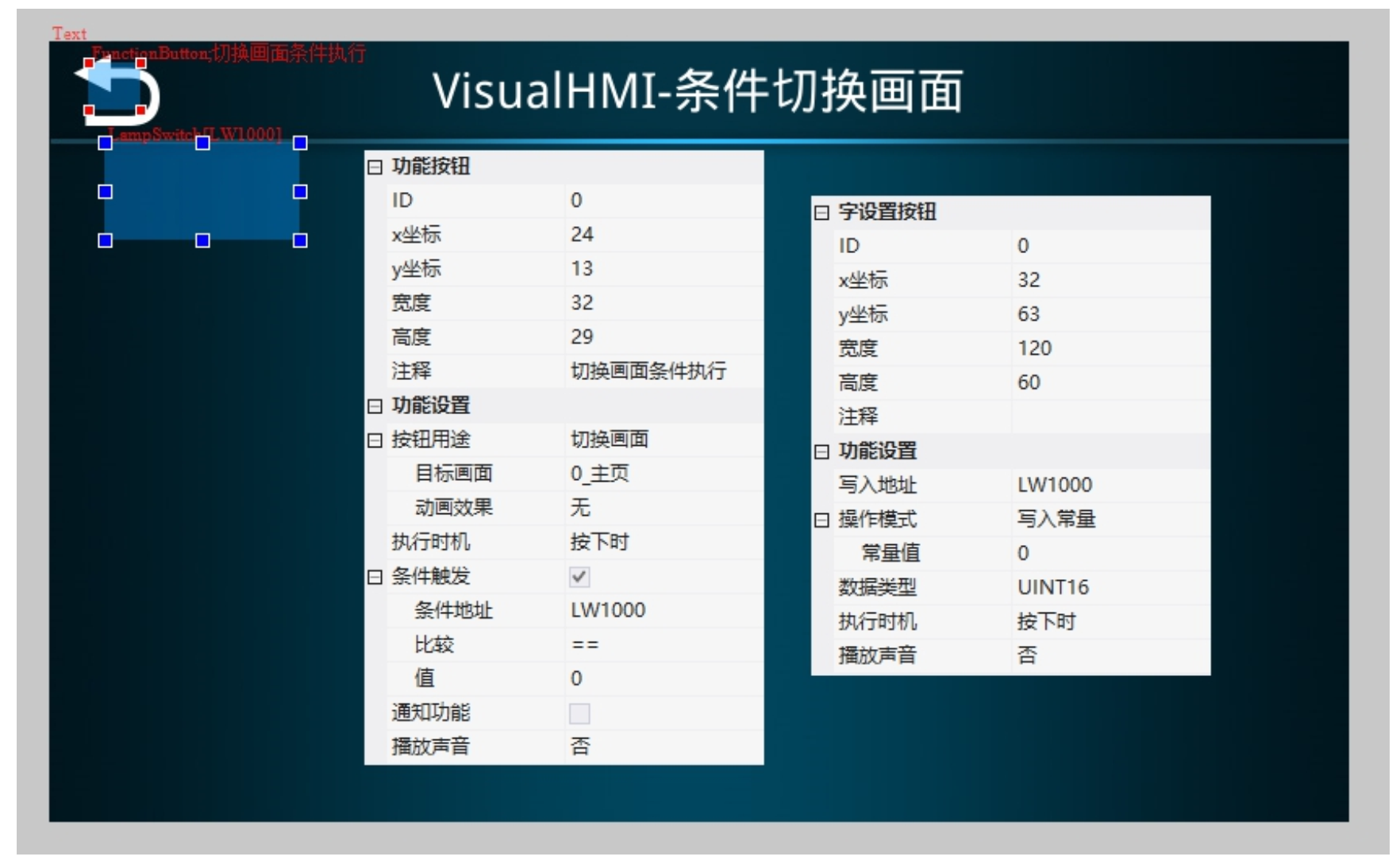

同理在“2_条件执行”画面中，添加字设置按钮、添加一个功能按钮，且字设置按钮层叠在功能按钮上面，界面配置如图4-4所示：

功能按钮：

1.按钮用途：切换画面；

(1)目标画面：0_主画面；

2. 条件触发：√

·条件地址：LW1000

·比较：==

·值：1

字设置按钮：

1. 写入地址：LW1000

2. 操作模式：写入常量

·常量值：10

图4-4 “1_条件执行” 属性配置

4.1.3 对话框

对话框通常用重要的参数设置，弹出对话框在进一步确认或取消；若确认操作给PLC通知并返回，若取消直接返回。

在“0_主页”画面中添加一个功能按钮，界面配置如图4-5所示：

功能按钮：

1. 按钮用途：打开对话框；

·目标画面：3_对话框；

·背景蒙版：50；0-全透明，100不透明

图4-5 “0_主页” 对话框属性配置

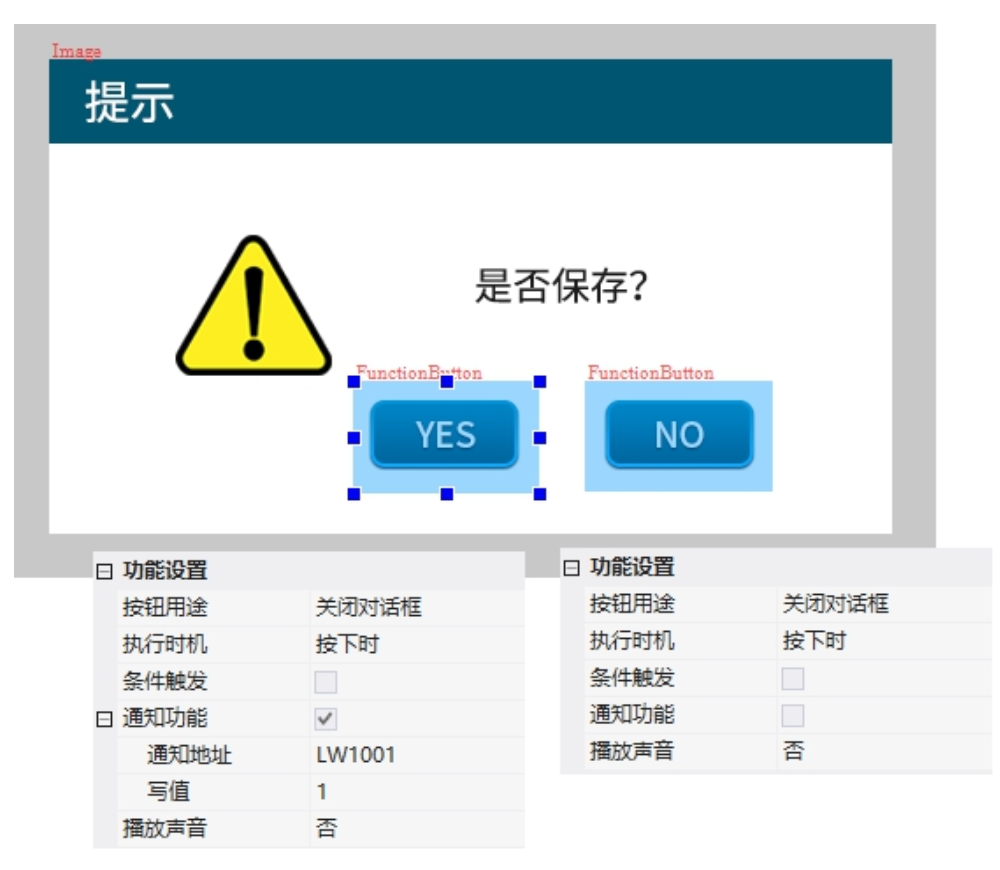

同理在“3_对话框” 画面中，添加两个功能按钮，界面配置如图4-6所示：

“YES” 功能按钮:

1. 按钮用途：关闭对话框；

2. 通知功能：√

·通知地址：LW1001

·写值：1

“NO” 功能按钮:

1. 按钮用途：关闭对话框；

图5-6 “3_对话框”属性配置

4.1.4 菜单

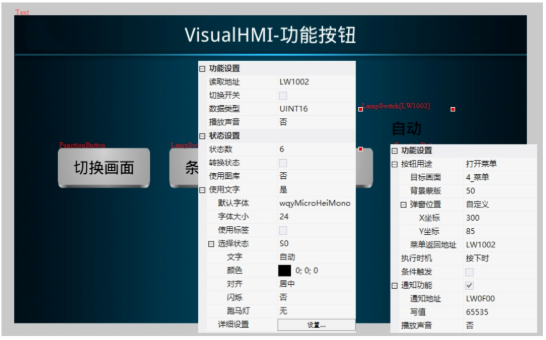

弹出菜单功能：点击按钮触发弹出菜单，通过预设值的选项，并返回菜单项的数值。在“0_主页”画面中添加一个功能按钮，一个多状态指示灯，界面配置如图4-7所示：

功能按钮：

1. 按钮用途：打开菜单

(1)目标画面：“4_菜单”

(2)背景蒙版：50；0-全透明，100不透明

(3)弹出位置：自定义

·X坐标：300

(4)菜单返回地址：LW1002

2. 通知功能：√

·通知地址：0x0F00。改地址和“4_菜单”画面中的多状态指示灯对应

·写值：65535。复位0x0F00 的值

多状态指示灯：

1. 读取地址：LW1002

2. 状态数：6

3. 选择状态：S0~S5依次为自动、制冷、制热、送风、除湿、睡眠

图4-7 “0_主页”菜单属性配置

在“4_菜单”画面中添加5个功能按钮，5个多状态指示灯，以“自动”为例，界面配

置如图4-8所示：

“自动”功能按钮：

1.按钮用途：关闭菜单

·菜单返回：0。该值将写入“打开菜单” 配置的“菜单返回地址：LW1002”

2. 条件触发： √

·条件地址：LW0F00

·比较：==

·值：0

“多状态按钮” ：

写入地址：LW0F00

1.操作模式：写入常量

·常量值：0

图4-8 “4_菜单”属性配置

同理：制冷、制热、送风、除湿、睡眠等模式。功能按钮配置里的菜单返回值依次为1、2、3、4、5，条件触发的比较值依次为：1、2、3、4、5；字设置按钮写入的常量值：依次为1、2、3、4、5。此处不一一阐述。

4.2 运行预览

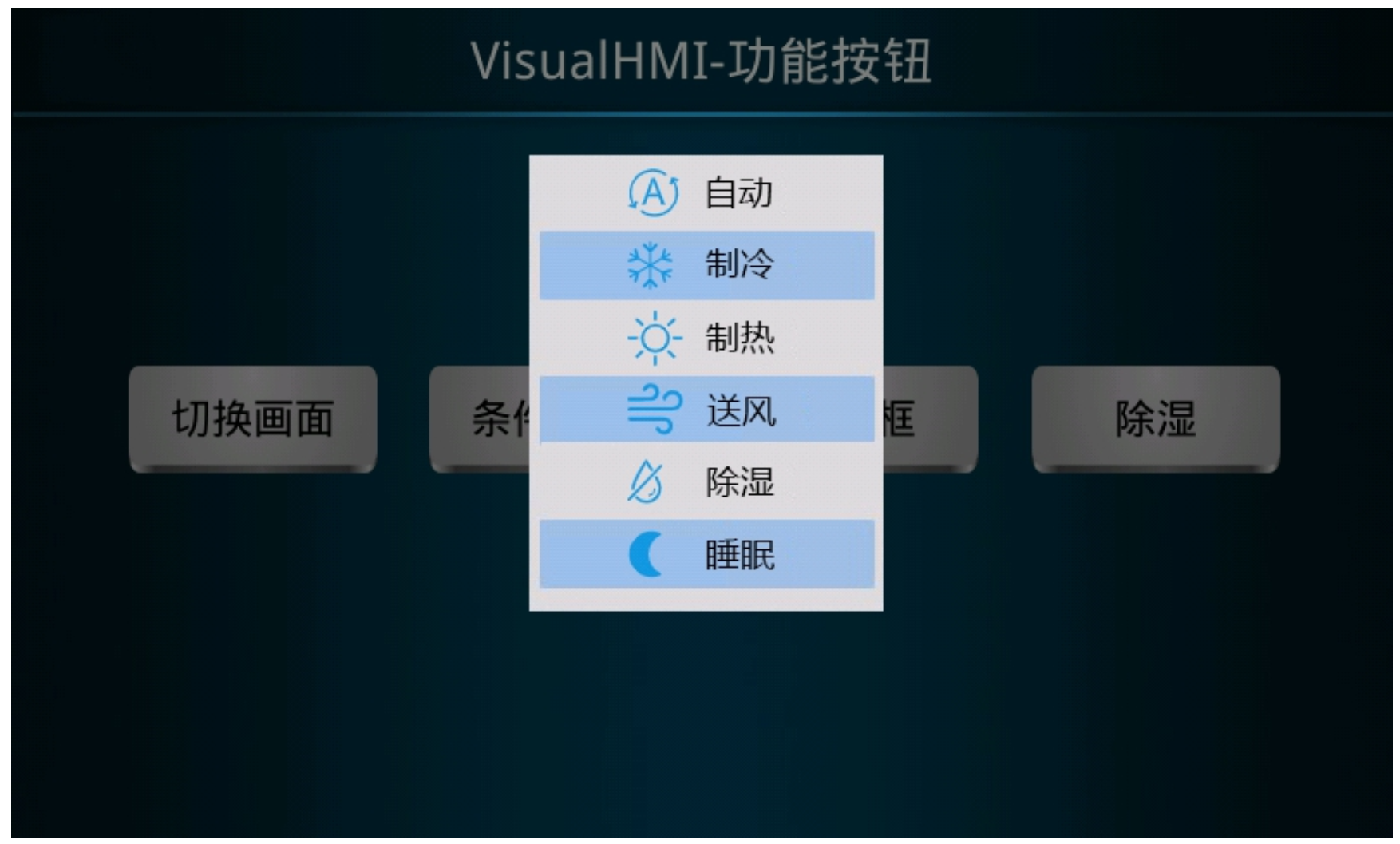

选中工程→编译下载→【编译运行】，点击相应的按钮，如图4-9所示：

图4-9 模拟运行
