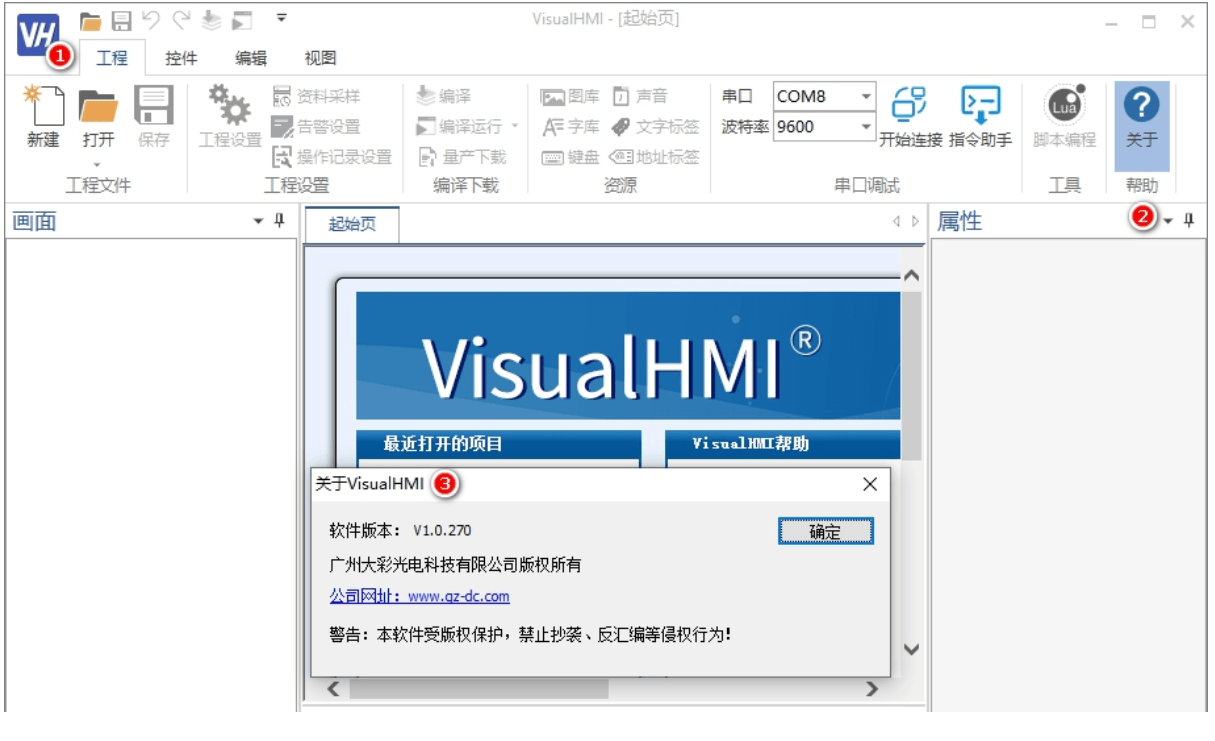

大彩讲堂：VisualHMI软件如何使用数值控件

发布人：大彩科技发布日期：2025-11-10

4.1 工程配置

4.1.1 UINT16

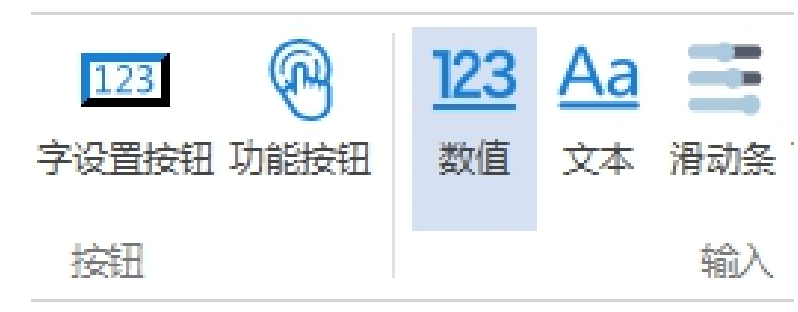

在画面中添加一个【数值控件】，固定范围限定，用于演示数值越界，背景色变化。配置如图4-1所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1001；

5. 数据类型：UINT16。

6. 范围限制：固定范围

·下限值：0

·上限值：1000

·警示色：√

颜色用于：背景

下限颜色：255;255;0;

下限闪烁：√

上限颜色：255;0;0;

上限闪烁：√

·越界数值显示：正常显示

·键盘输入越界是：禁止设置

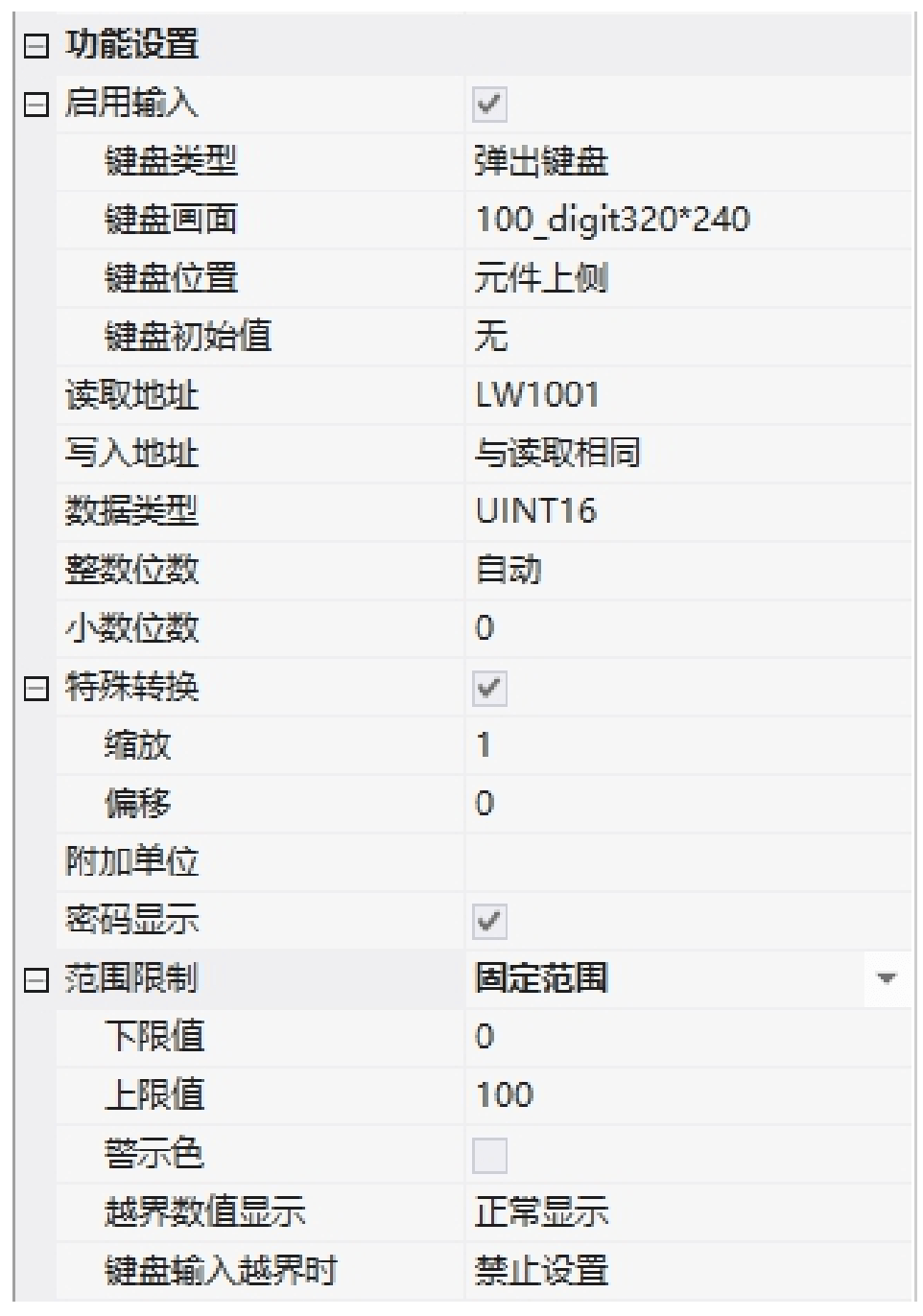

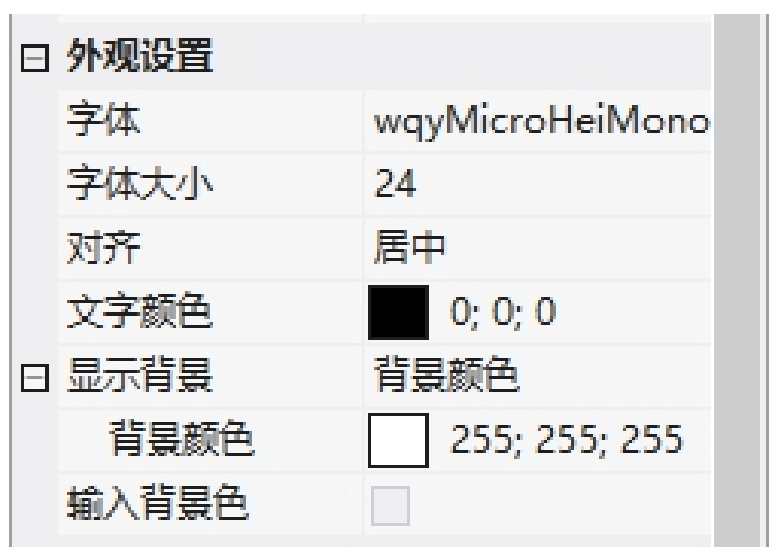

图4-1 UINT16 数值控件设置属性

注意：PLC 给屏幕LW1001 传输值不在0~1000 范围，控件的背景色将显示黄色（小于0）或红色（大于1000）。若弹出键盘输入小于0、大于1000的数值，将无法回车确认，禁止设置。

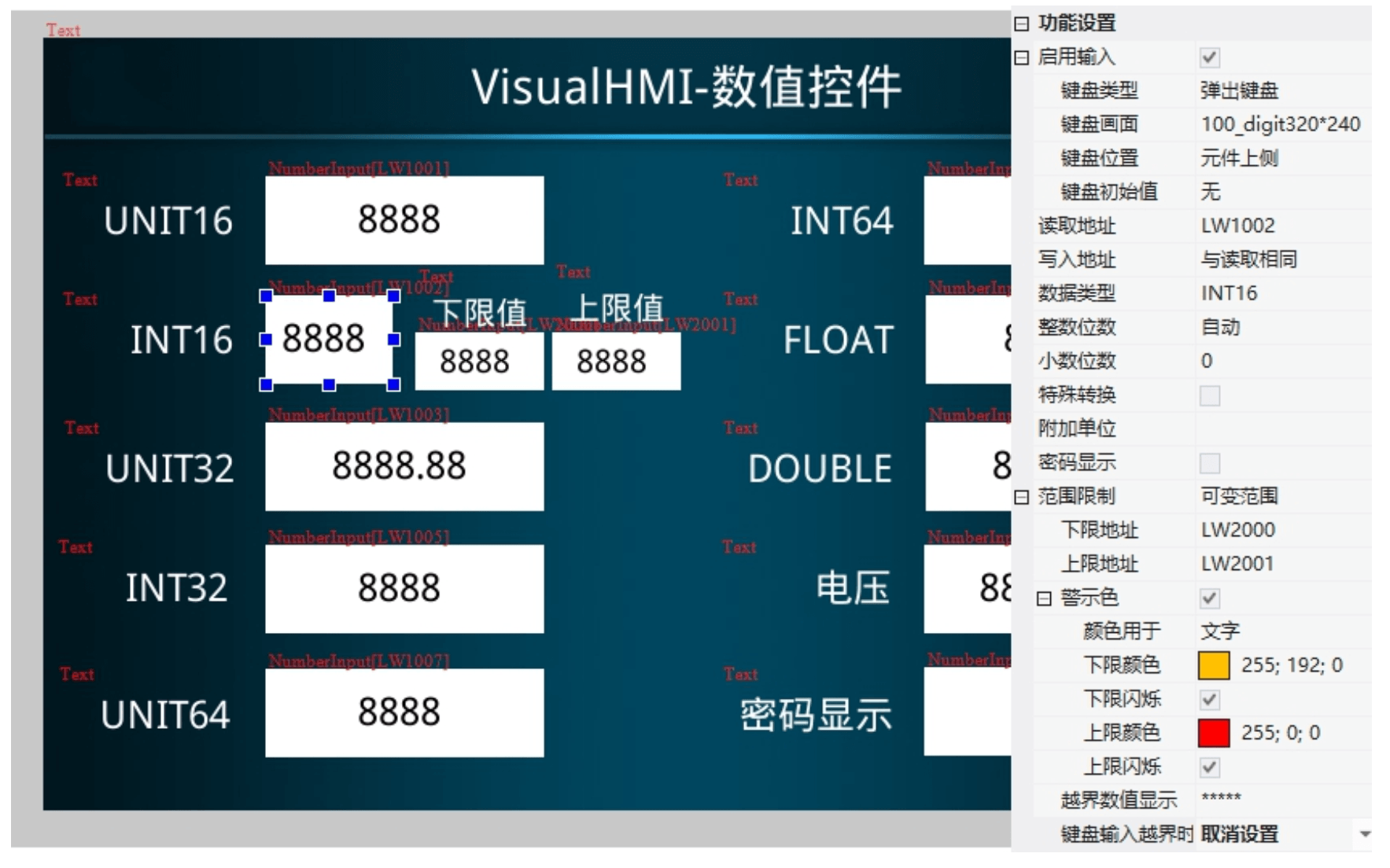

4.1.2 INT16

在画面中添加一个“INT16”【数值控件】，动态范围限定，用于演示数值越界，文字色变化。配置如图4-2所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1002；

5. 数据类型：INT16。

6. 范围限制：可变范围

·下限值：LW2000，键盘输入

·上限值：LW2001，键盘输入

·警示色：√

颜色用于：文字

下限颜色：255;192;0;

下限闪烁：√

上限颜色：255;0;0;

上限闪烁：√

·键盘输入越界是：取消设置

图4-2 INT16 数值控件设置属性

注意：若给LW2001（上限值）设置1，LW2000（下限值）设置-100。PLC 给屏幕LW1002 传输值不在-100~1 范围，数值将显示橙色（小于-100）或红色（大于1）。若弹出键盘输入小于-100、大于1 的数值，回车确认，将取消设置，保留原值。

4.1.3 UINT32

在画面中添加一个【数值控件】，用于32 位整形的小数位数显示。配置如图4-3所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1003；

5. 数据类型：UINT32。

6. 小数位数：2

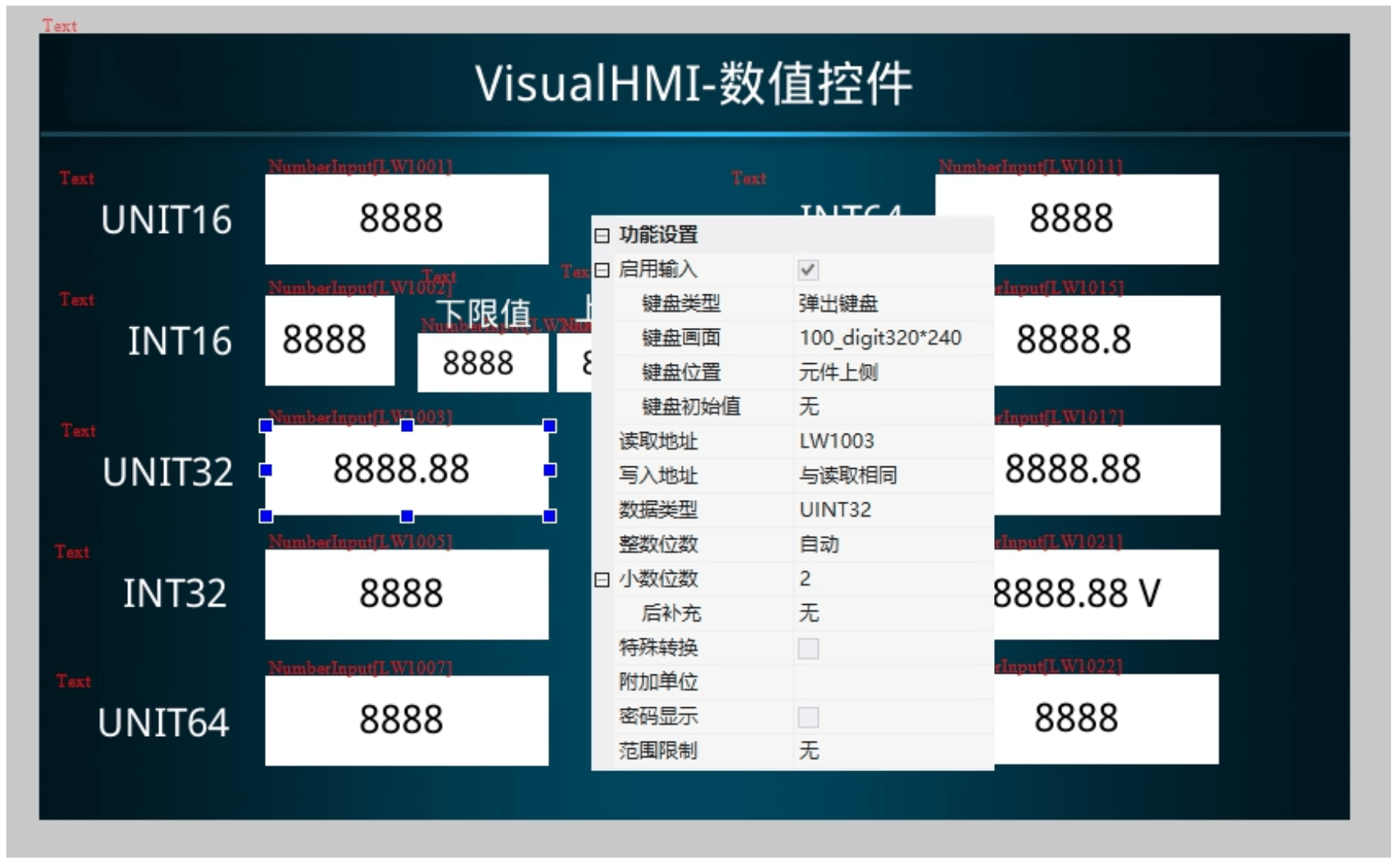

图4-3 UINT32 数值控件设置属性

注意：若PLC 给屏幕LW1003 地址传输的值为3660，则显示36.6，不显示无效的0。若弹出键盘输入小于12.3，回车确认，将0x04CE(1230)，发送给PLC。

4.1.4 INT32

在画面中添加一个“INT32”【数值控件】，用于整形特殊转换显示。配置如图4- 4所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1005；

5. 数据类型：INT32。

6. 特殊转换

·缩放：0.01

·平移：10

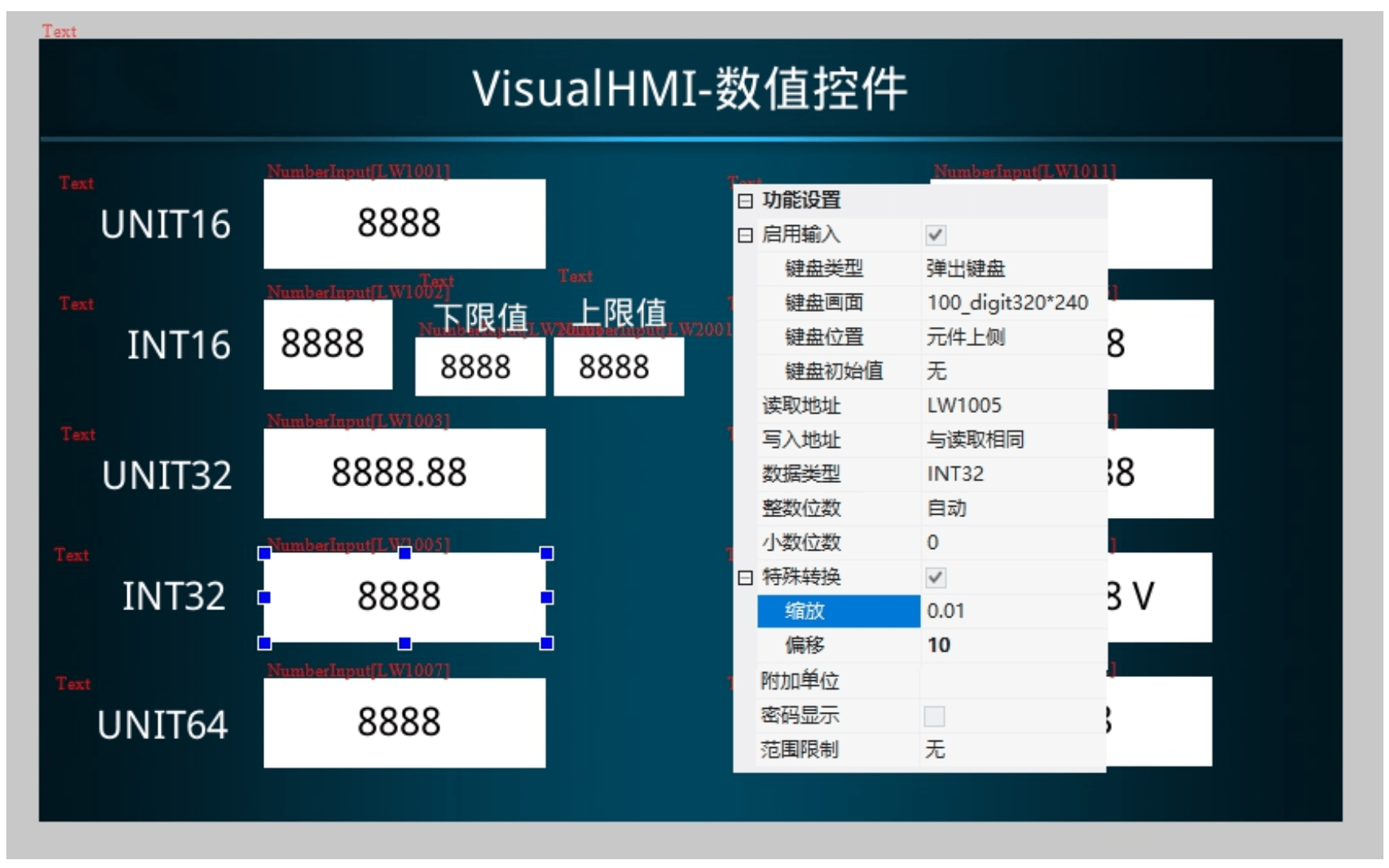

图4-4 INT32 数值控件设置属性

注意：若PLC 给屏幕LW1005 地址传输的值为3550，则显示46，缩放为0.01：3550 /100 四舍五入为36。偏移10:36+10 为46。。若弹出键盘输入小于123，回车确认，将0x00002C24(11300)，发送给PLC。

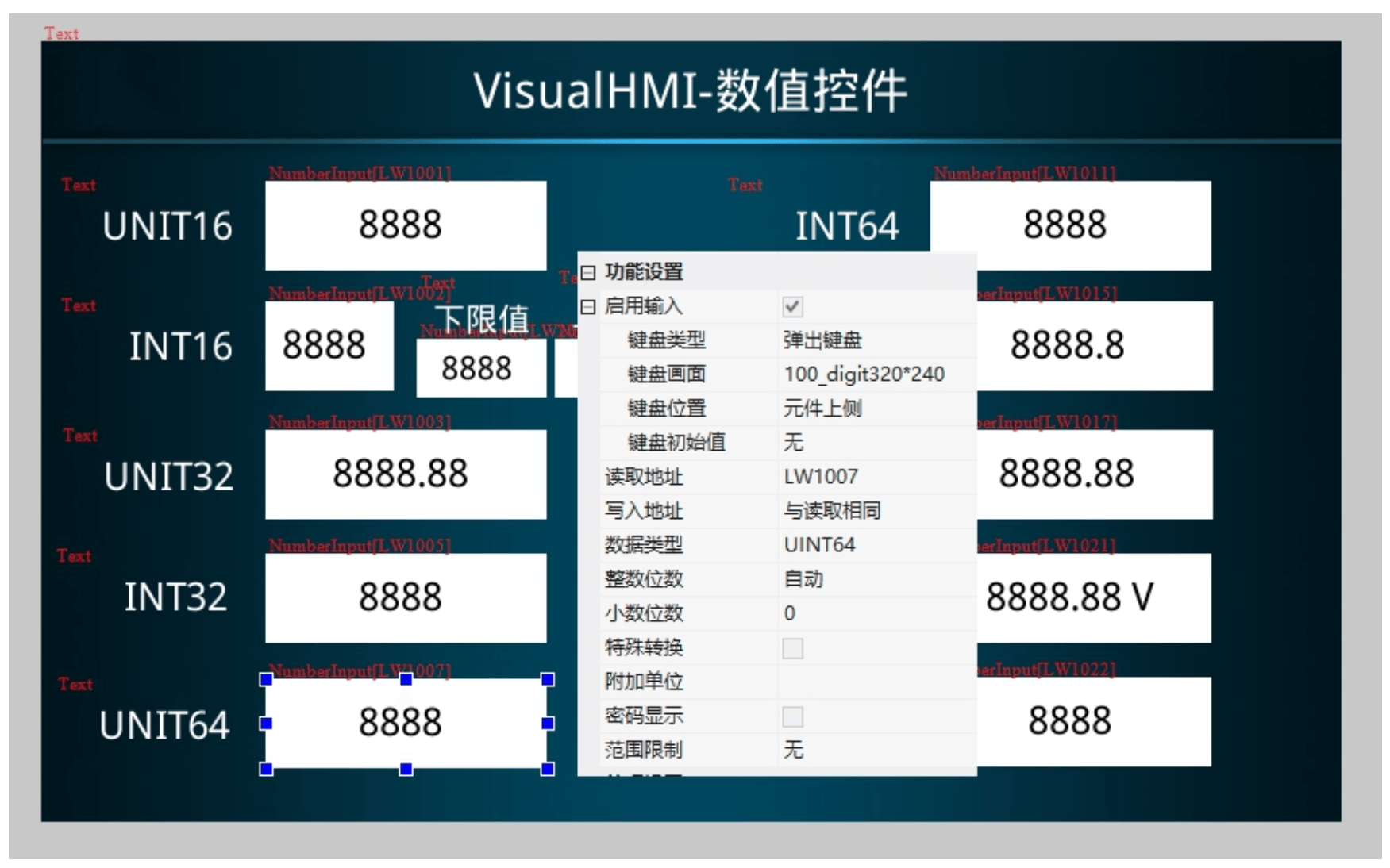

4.1.5 UINT64

在画面中添加一个“UINT64”【数值控件】，界面配置如图4-5所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1007；

5. 数据类型：UINT64。

图4-5 UINT64 数值控件设置属性

4.1.6 INT64

在画面中添加一个“INT64”【数值控件】，界面配置如图4-6所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1011；

5. 数据类型：INT64。

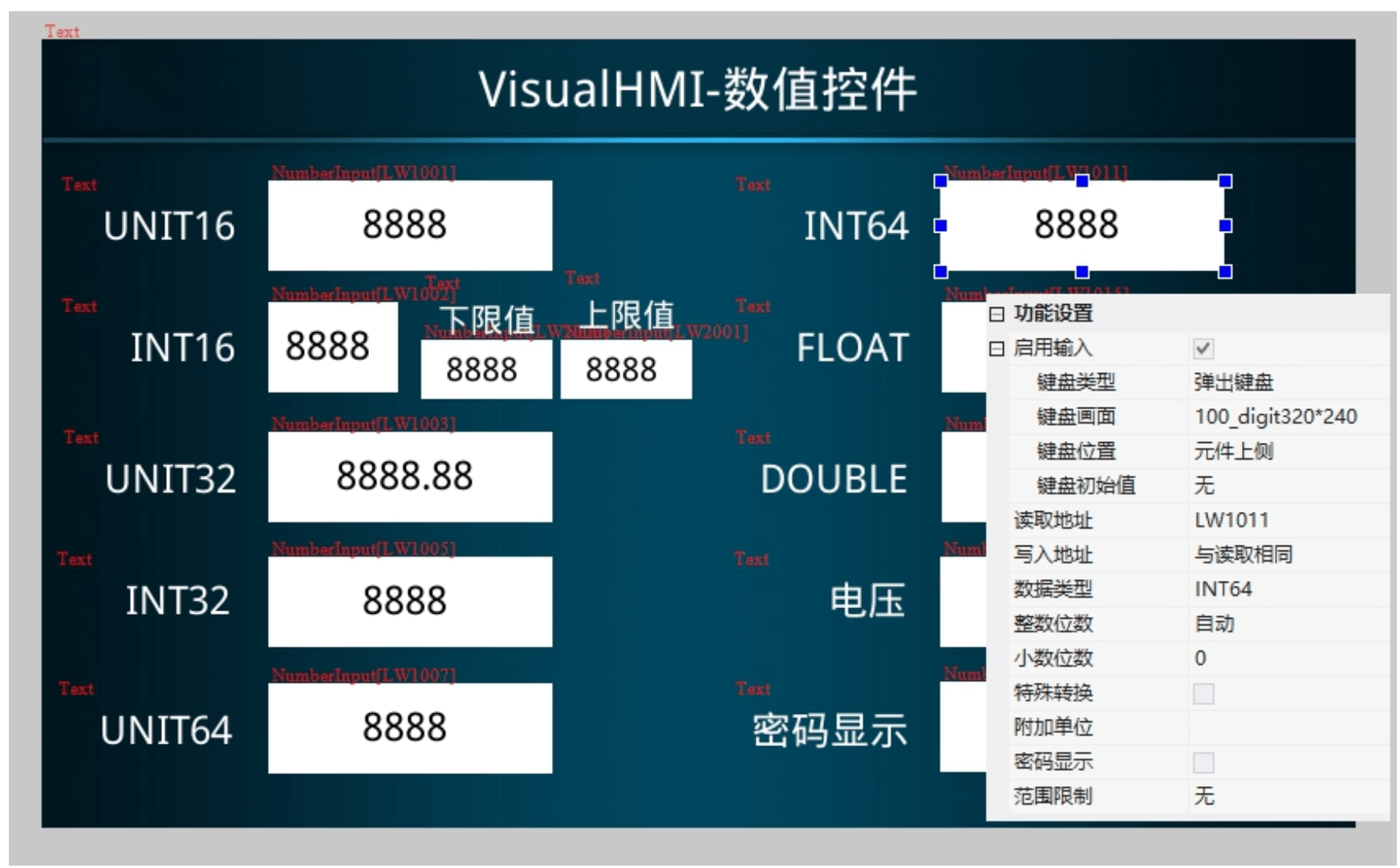

图4-6 INT64 数值控件设置属性

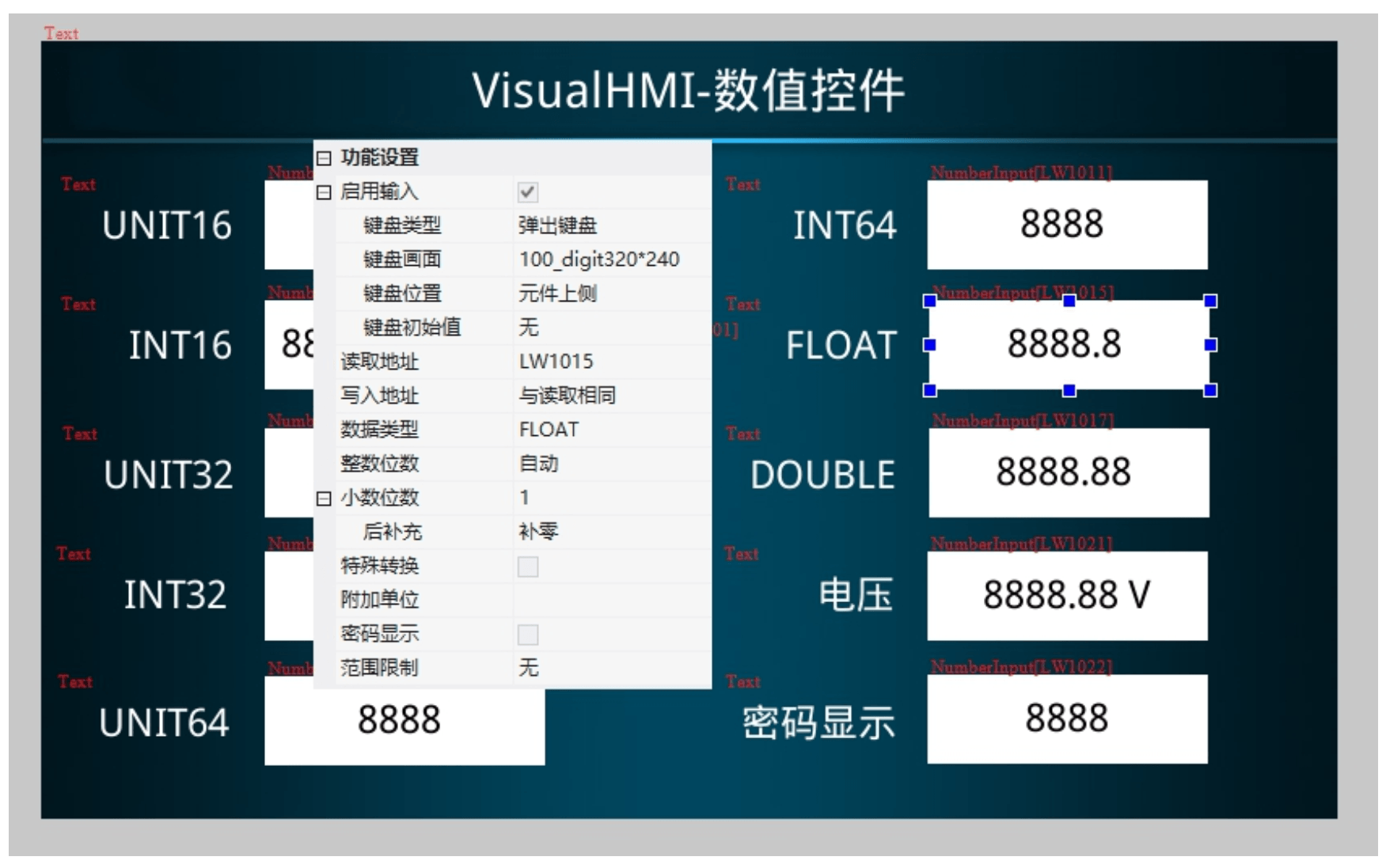

4.1.7 FLOAT

在画面中添加一个【数值控件】，用于单精度浮点数显示，保留1位小数，配置如图4-7所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1015；

5. 写入地址：与读取相同；

6. 数据类型：FLOAT。

7. 小数位数：1；

8. 后补充：补零。

图4-7 FLOAT 数值控件设置属性

注意：若PLC 给屏幕LW1015 地址传输的值为12.34，则显示12.3。若弹出键盘输入小于23.4，回车确认，将0x41BB3333，发送给PLC。

4.1.8 DOUBLE

在画面中分别添加一个“DOUBLE”【数值控件】，显示2 位小数，界面配置如图4-8所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1017；

5. 写入地址：与读取相同；

6. 数据类型：DOUBLE

7. 小数位数：2；

8. 后补充：补零。

图4-8 DOUBLE 数值控件设置属性

注意：若PLC 给屏幕LW1021 地址传输的值为12.34，则显示12.34。若弹出键盘输入小于23.45，回车确认，将0x41BB999A，发送给PLC。

4.1.9 附加单位、小数位、特殊转换

在画面中添加一个【数值控件】，用于附加单位、特殊转换、小数显示，界面配置如图4-9所示：

1. 启用输入： √;

2. 键盘画面：100_digit320*240；

3. 读取地址：LW1021；

4. 数据类型：UINT16。

5. 小数位数：2；

·后补充：补零

6. 特殊转换：√;

·缩放：0.1

·偏移：0；

7. 附件单位：√；

注意:该寄存器类型为整形UINT16，设置“特殊转换” 缩放系数为0.1，即是实际值=原值*0.1 + 0，同时设置“小数位数” 为2。若原值=123，缩放后为12，小数位数为2，即显示12.30。

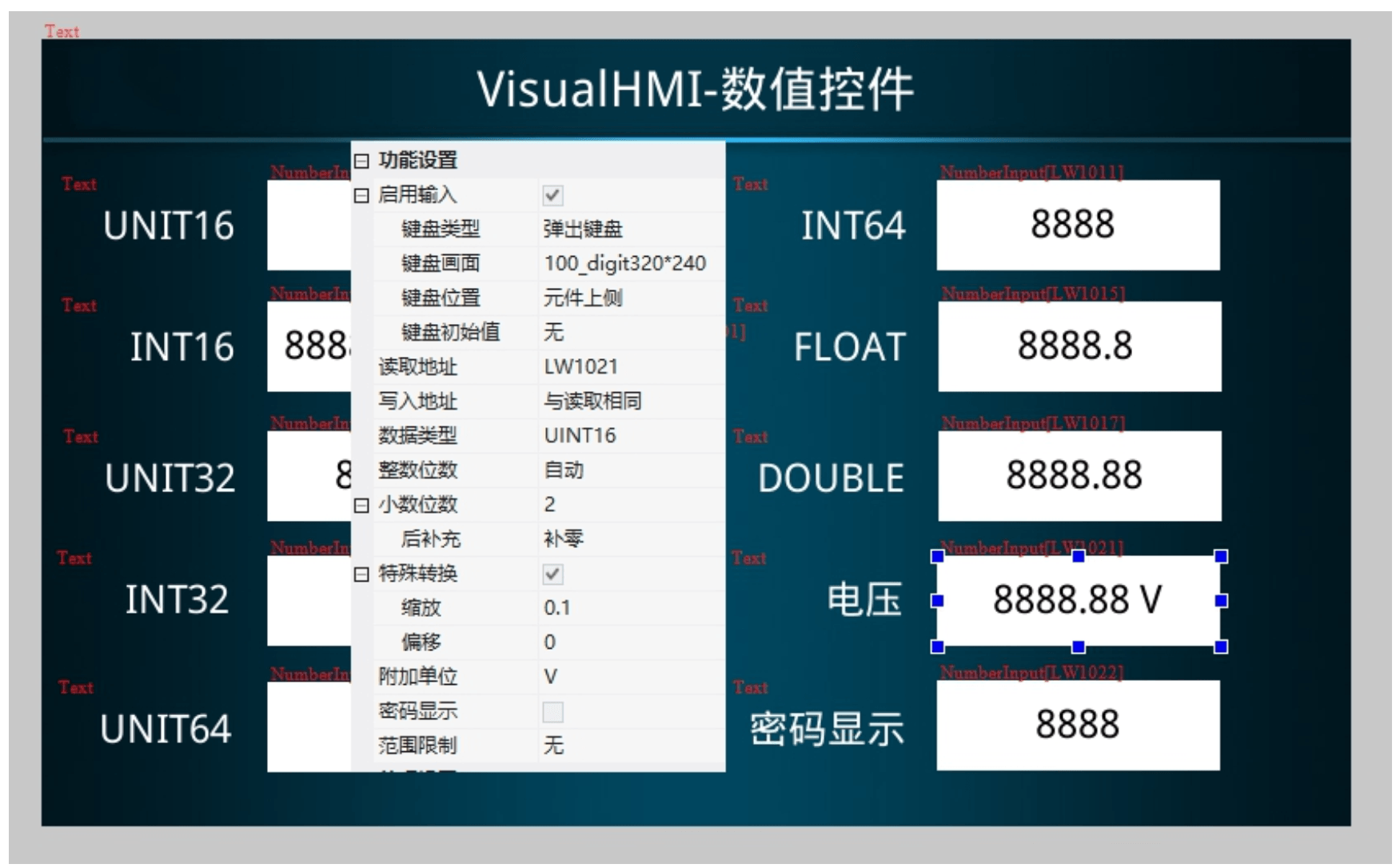

图4-9 “电压” 数值控件设置属性

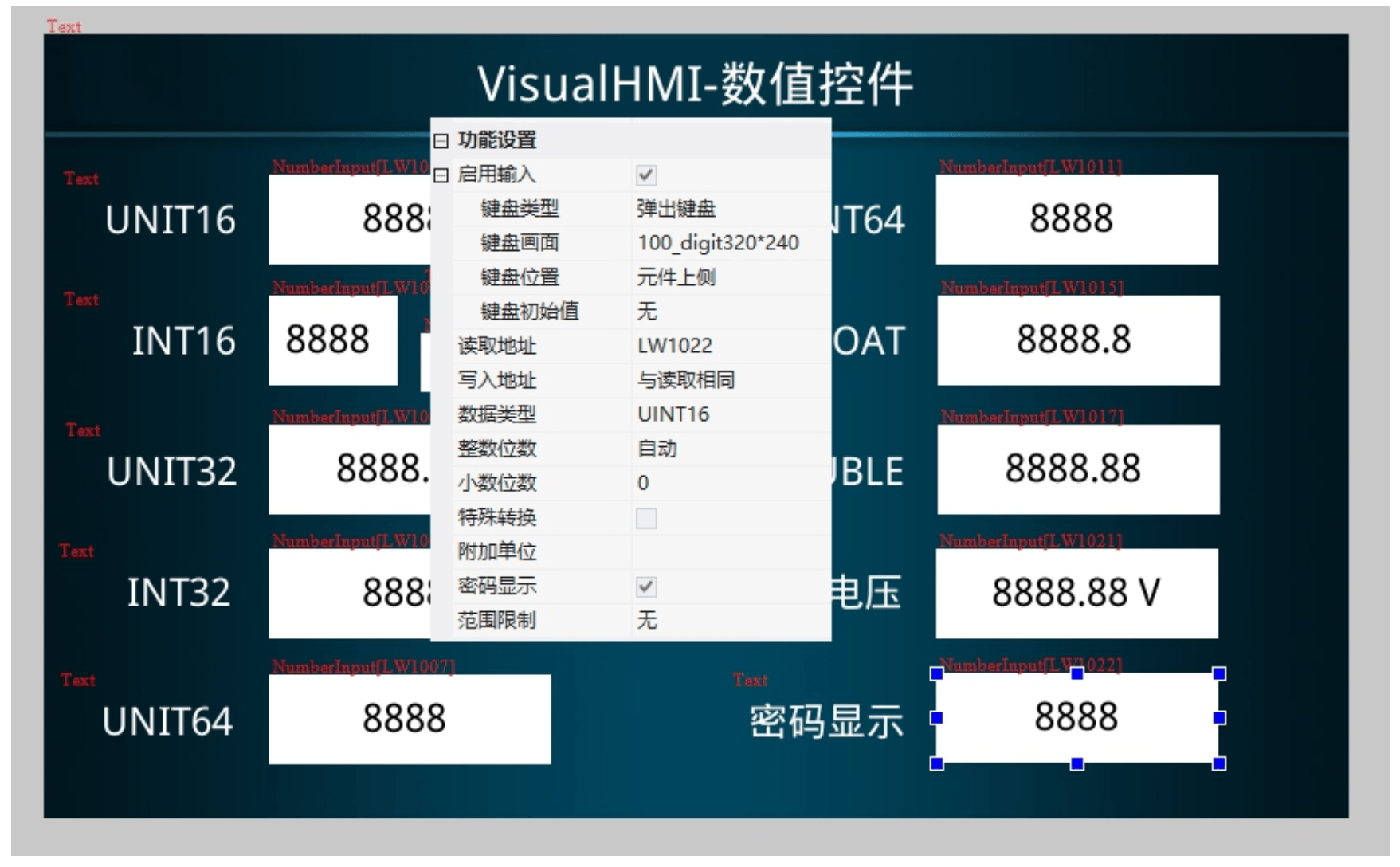

4.1.10 密码显示

在画面中添加一个【数值控件】，用于密码显示（“****”），界面配置如图4- 10所示：

1. 启用输入：√;

2. 键盘画面：100_digit320*240；

3. 键盘位置：元件上侧；

4. 读取地址：LW1022；

5. 写入地址：与读取相同；

6. 数据类型：UINT16。

7. 密码显示：√。

图4-10 “密码显示” 数值控件设置属性

注意:键盘输入或PLC 给屏幕传输数值，将显示为***，*的个数取决于字符个数。

4.2 运行预览

选中工程→编译下载→【编译运行】，PLC分别给屏幕UINT16、INT16传输1224、2，这两个寄存器显示效果如图4-11所示：

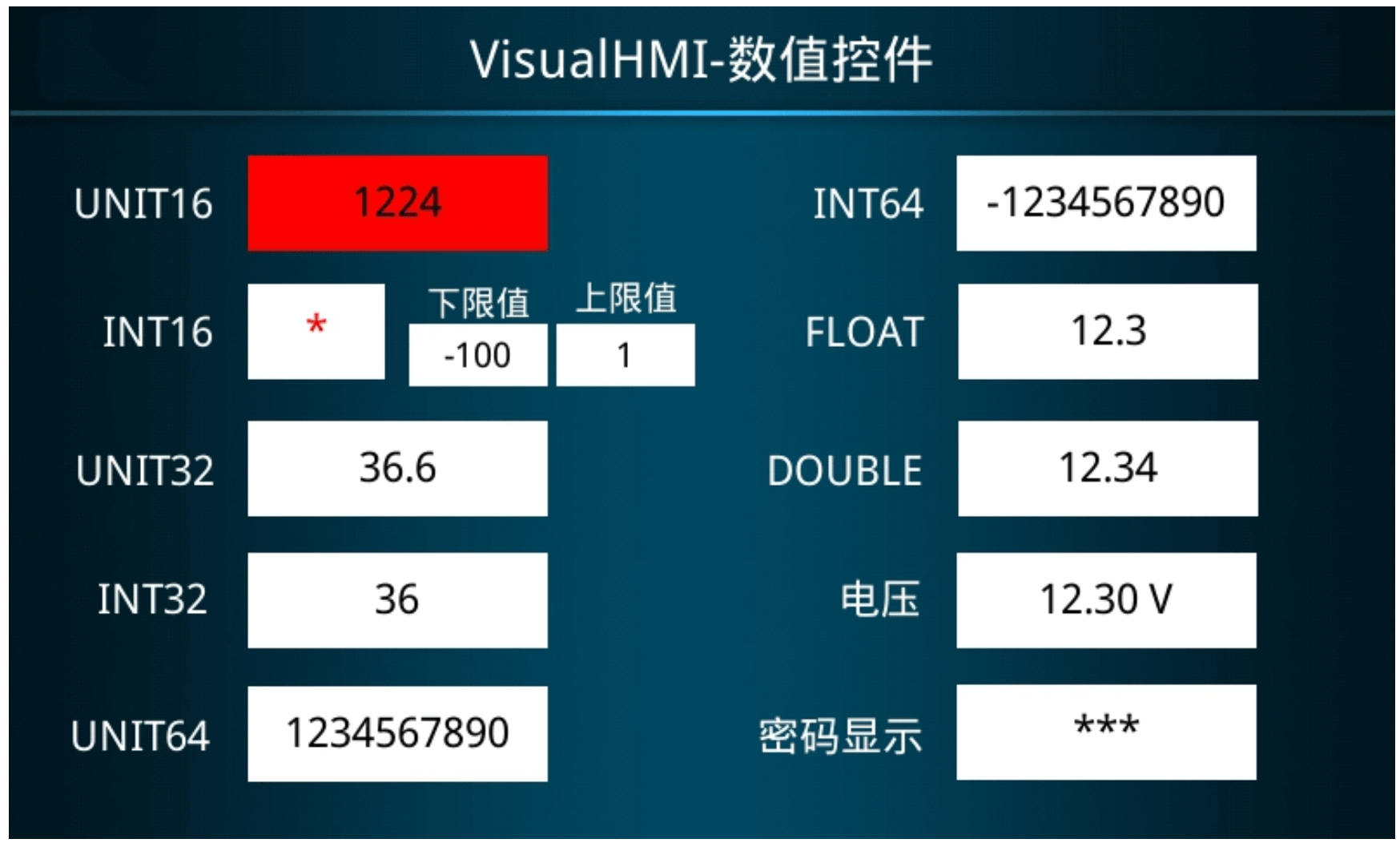

图4-11 模拟运行
