一、概述
本本文档适合于M系列（固件版本>=V10.0.7.0）串口屏，在VisualHMI平台上开发。
二、开发环境
2.1 VisualHMI 软件版本

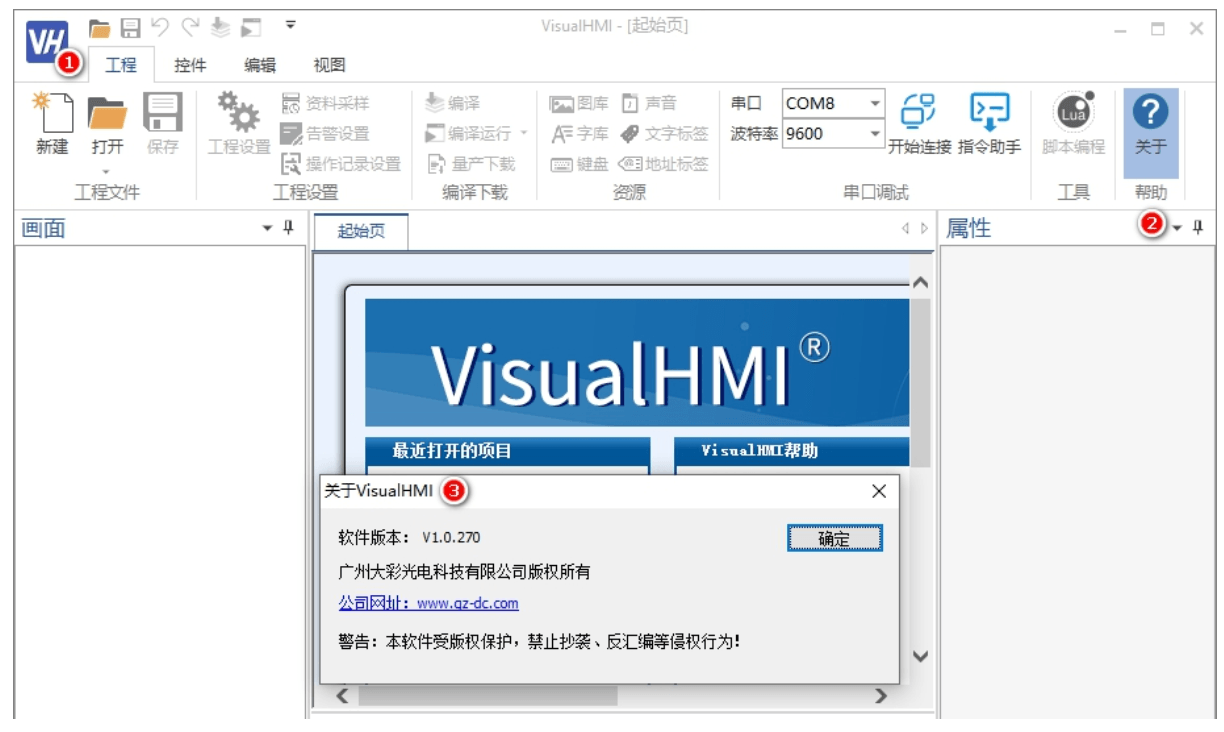

需安装V1.0.270.0及以上的版本进行开发。打开VisualHMI软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；
图2-1 VisualHMI软件版本
2.2 串口屏固件版本
版本查看，可通过屏幕背面的贴纸查看。
三、滑动条控件
3.1 属性说明

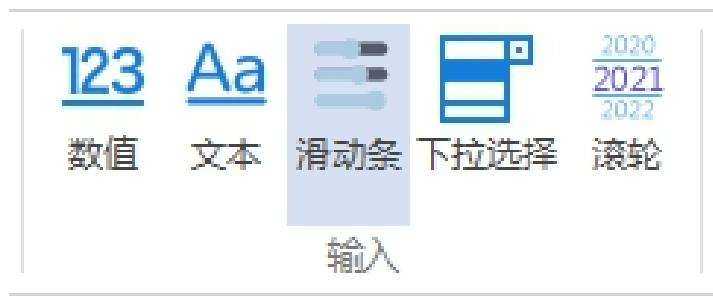

选中菜单栏→控件→【滑动条控件】，如图3-1所示。
图3-1 滑动条控件
3.1.1基本属性

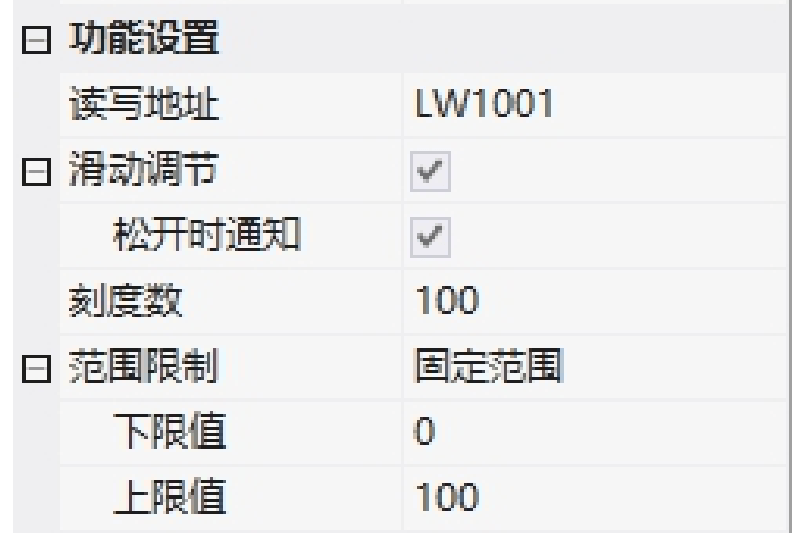

滑动条控件的基本属性如图3-2所示。
图3-2 基本属性
1.读写地址：控件所绑定的变量地址；
2.滑动调节：拖动进度条调节数值；
(1)松开时通知：松开后上传事件通知；
3.刻度数：控件的总可读数量；
4.范围限制：无、固定范围、可变范围；
3.1.2 外观设置

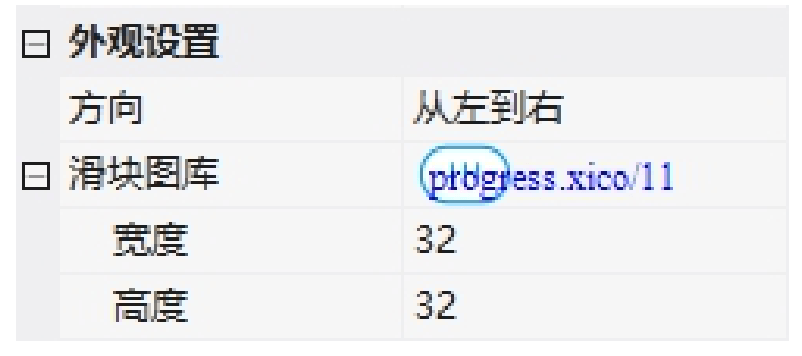

滑动条控件外观设置如图3-3所示。
图3-3 滑动条控件外观设置
1.方向：支持从左到右、从右到左、从上到下和从下到上；
2.滑块图库：滑块的图片；
四、应用案例
4.1 工程配置

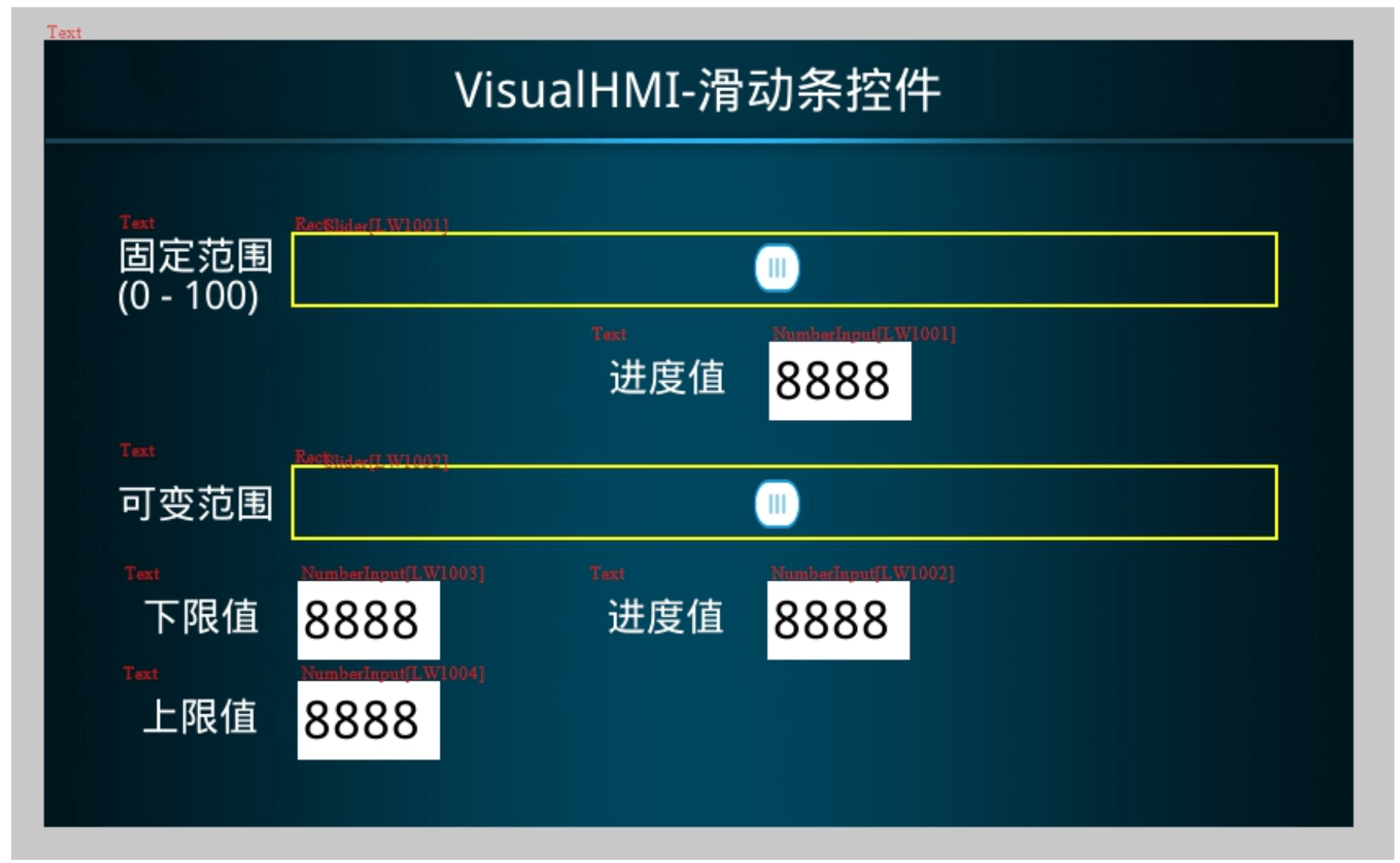

在画面中添加两个【滑动条控件】，界面配置如图4-1所示：
图4-1 滑动条控件界面配置

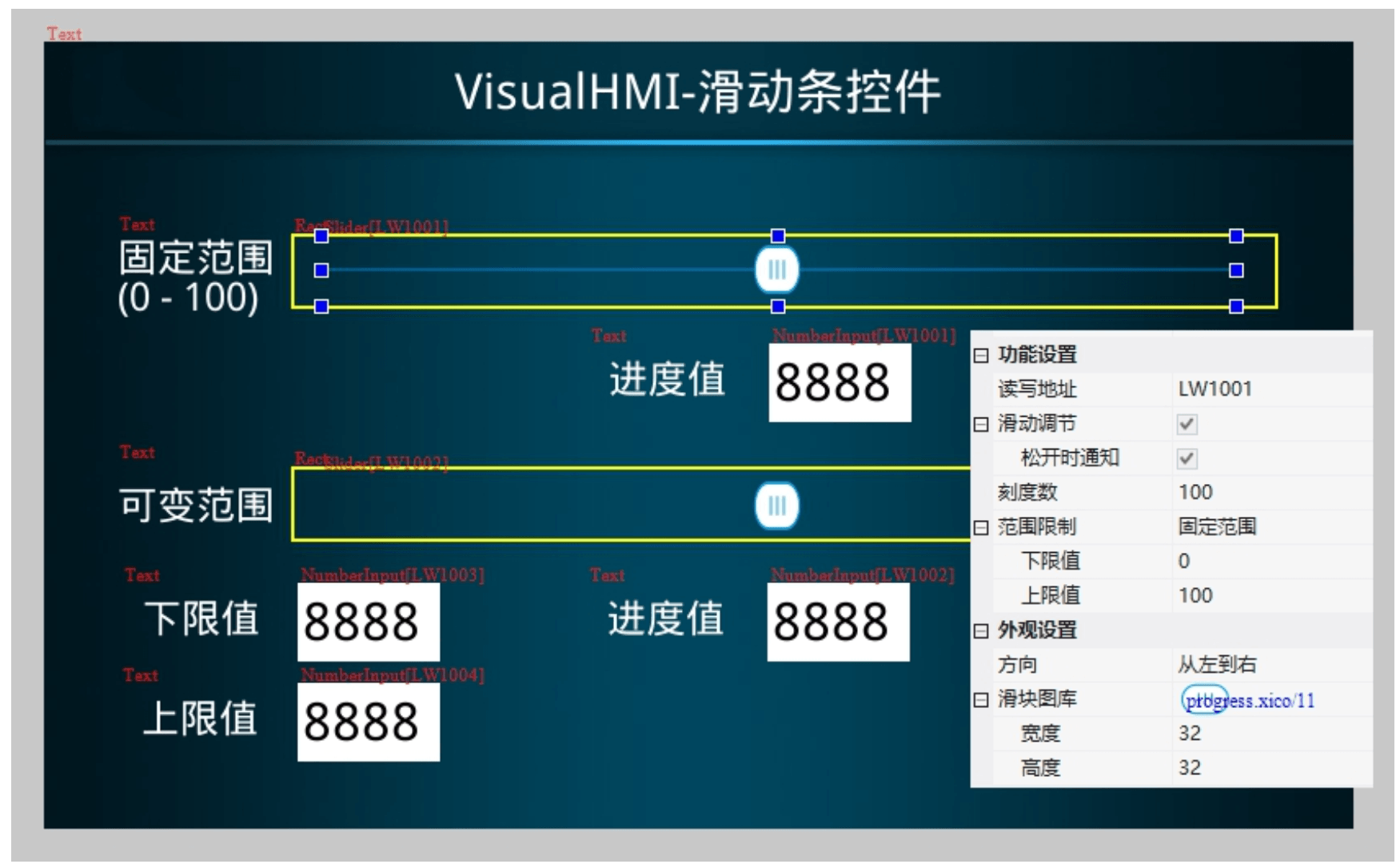

“固定范围”进度条控件配置如图4-2所示：
1.读写地址： LW1001；
2.滑动调节：√；
3.松开时通知：√；
4.范围限制：固定范围；
5.下限值： 0；
6.上限值： 100；
7.方向：从左到右；
8.滑块图库： progress.xico/11；
“进度值”文本控件绑定的变量地址： LW1001；
图4-2 固定范围属性配置

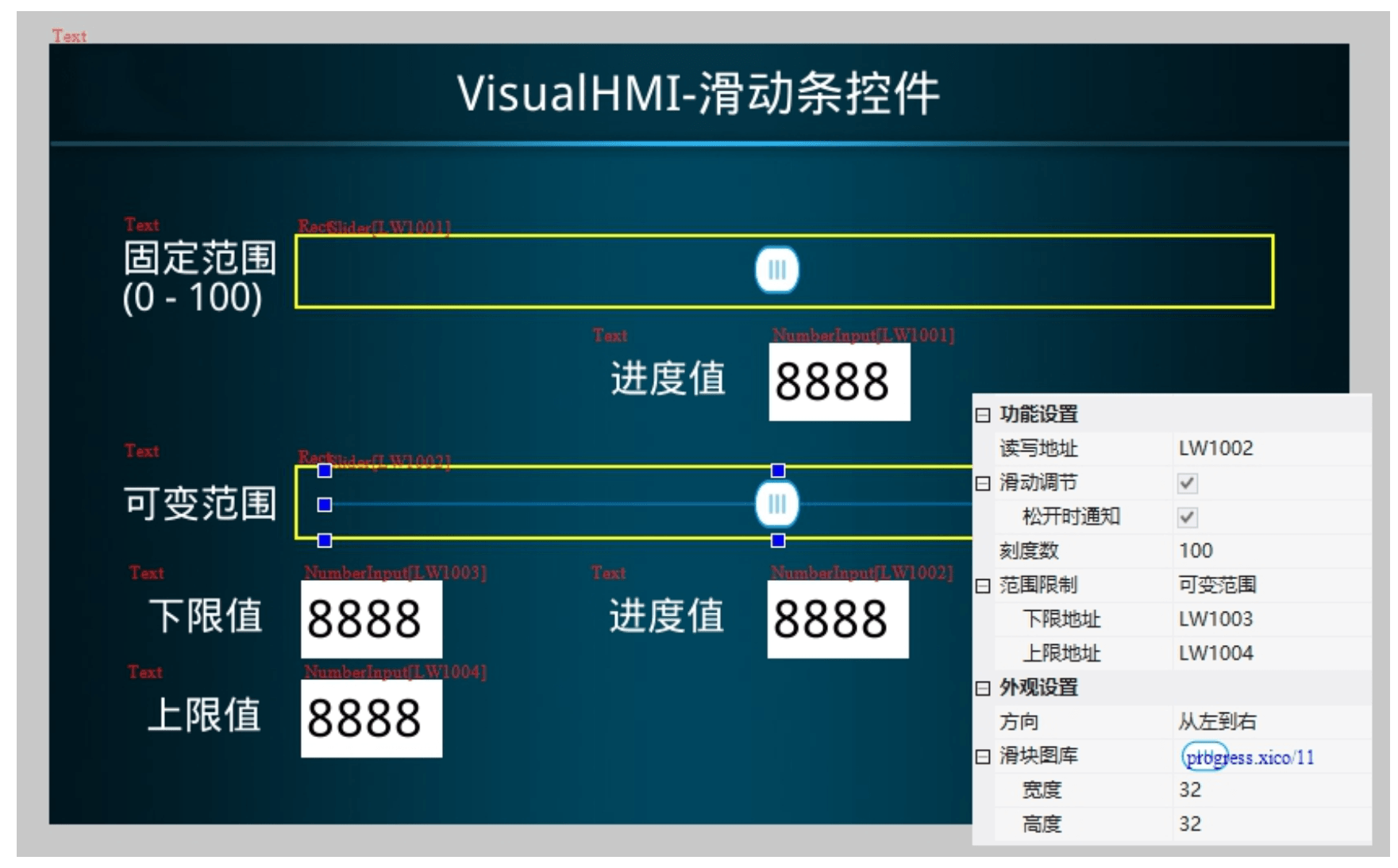

“可变范围”进度条控件配置如图4-3所示：
1.读写地址：LW1002；
2.滑动调节：√；
3.松开时通知：√；
4.范围限制：可变范围；
5.下限地址：LW1003；
6.上限地址：LW1004；
7.方向：从左到右；
8.滑块图库：progress.xico/11；
“进度值”文本控件绑定的变量地址：LW1002；
“下限值”文本控件绑定的变量地址：LW1003；
“上限值”文本控件绑定的变量地址：LW1004；
图4-3 可变范围属性配置
5.2 运行预览

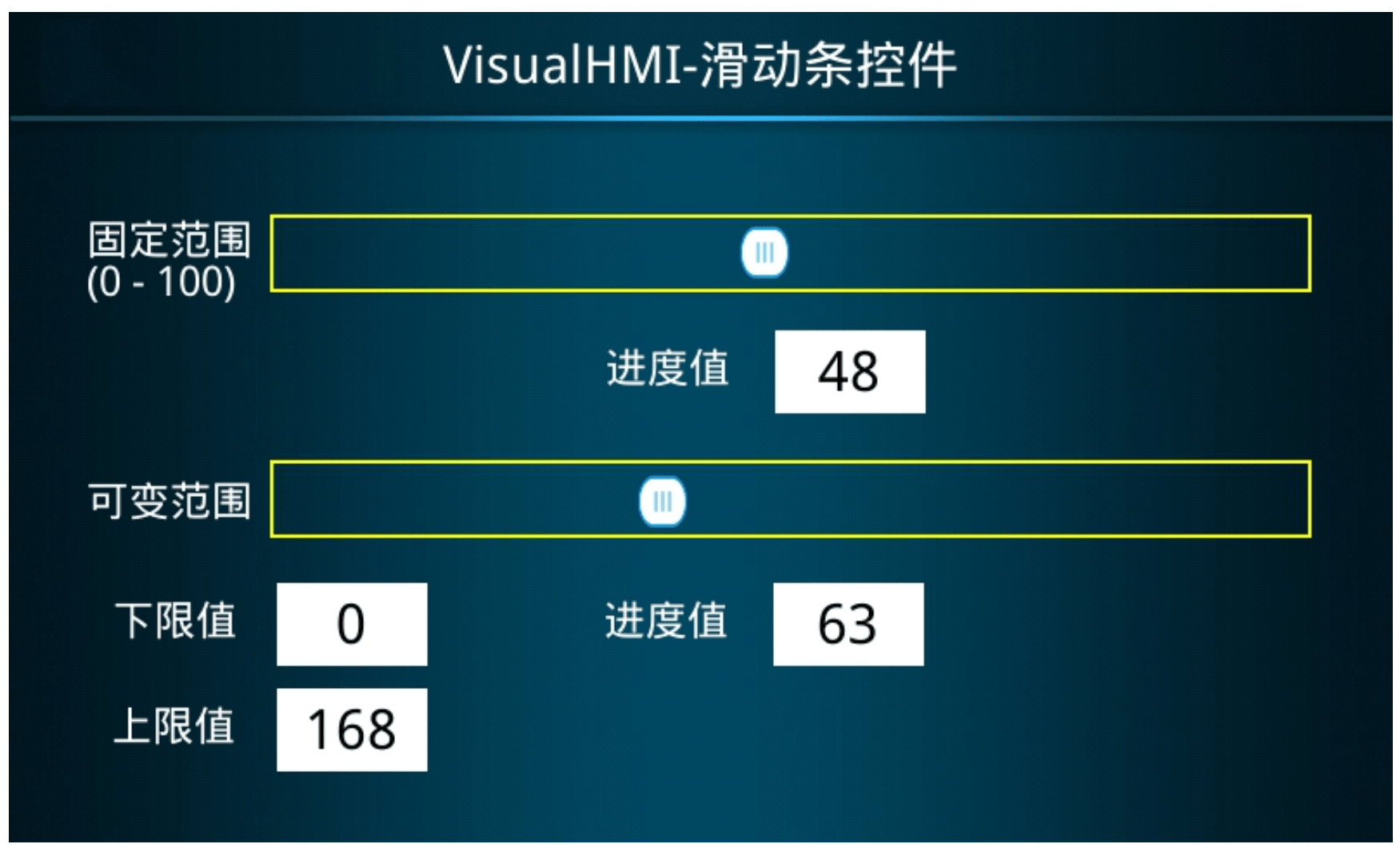

选中工程→编译下载→【编译运行】，点击相应的按钮，显示效果如图4-4所示：
图4-4 模拟运行
