大彩讲堂：VisualHMI软件如何使用文本控件

发布人：大彩科技发布日期：2025-11-21

4.1 工程配置

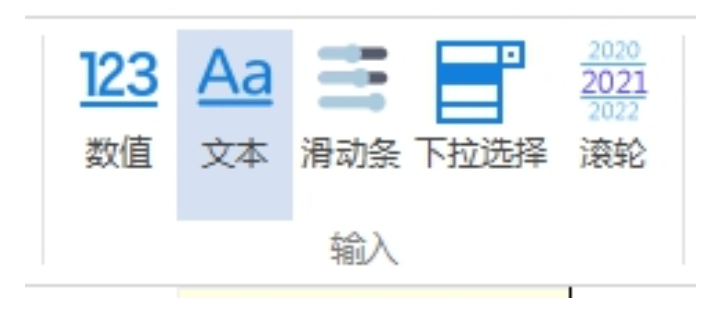

在画面中添加四个【文本控件】，界面配置如图4-1所示：

图4-1 文本控件界面配置

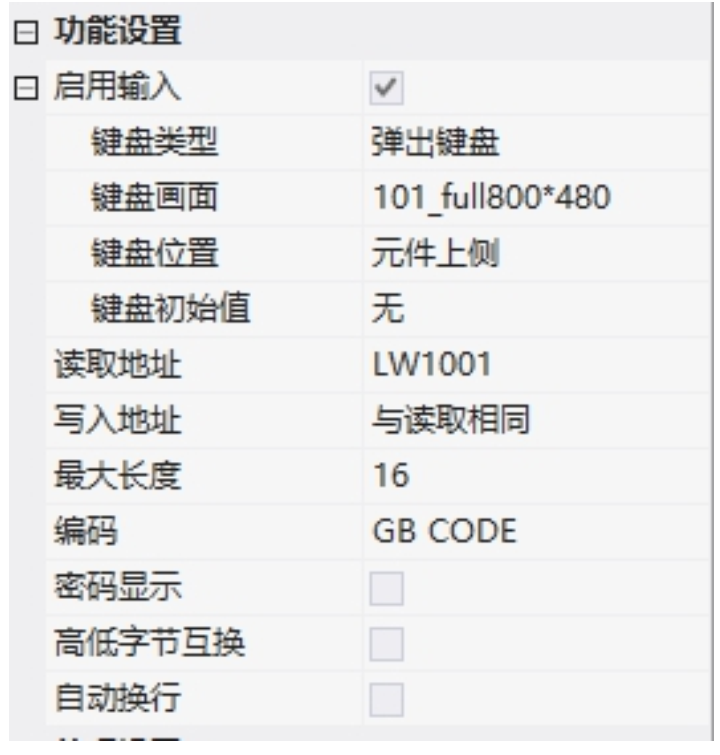

“全键盘” -UTF-8 编码，配置如图4-2所示：

1. 启用输入：√；

2. 键盘画面：101_full800*480；

3. 读取地址：LW1001；

4. 编码： UTF-8

图4-2 全键盘-UTF8 输入

“小键盘”-GB-GODE编码，配置如图4-3所示：

1. 启用输入：√；

2. 键盘画面：100_digit320*240；

3. 键盘位置：有

4. 读取地址：LW1020；

5. 编码：GB CODE

6. 输入背景色：0;0;255。蓝色

图4-3 小键盘-CB CODE 输入

“高低字节互换”配置如图4-4所示：

图4-4 全键盘-高低字节互换

1. 启用输入：√；

2. 键盘画面：101_full800*480；

3. 读取地址：LW1040；

4. 编码：GB CODE

5. 高低字节互换：√

“跑马灯” -“UNICODE”编码显示，配置如图4- 5 所示：

图4-5 UINCODE 显示

1. 读取地址： LW1060；

2. 编码： UNICODE

3. 跑马灯：左移动

· 速度： 10

4.2 运行预览

选中工程→编译下载→【编译运行】，显示效果如图4-6所示：

4.2.1 全键盘-UTF8 编码

点击弹出键盘，输入“串口屏 HMI”回车，下发指令如下所示：

AA 55 00 14 F2 10 01 07 E4 B8 B2 E5 8F A3 E5 B1 8F 48 4D 49 00 00 CC CC

键盘输入，结束符 00 00 偶数对齐，即是 E4...49 00 00 为偶数,14 个字节

4.2.2 小键盘 GB-CODE 编码

点击弹出键盘，输入“123”回车，下发指令如下所示：

AA 55 00 0A F2 10 20 02 31 32 33 00 CC CC

键盘输入，结束符 00 偶数对齐，即是 31 32 33 00 为偶数， 4 个字节

4.2.3 高度字节互换

点击弹出键盘，输入“AB”回车，下发指令如下所示：

AA 55 00 0A F2 10 40 02 42 41 00 00 CC CC

PS:由于配置高低字节显示，所以在指令中，字符串“AB”传输为 0x42 0x41

4.2.4 跑马灯-UINICODE 显示

PLC 发送如下指令，显示“广州大彩” :

AA 55 00 0F F1 10 60 5E 7F 5D DE 59 27 5F 69 00 00 CC CC

图4-6 模拟运行
