大彩讲堂：VisualHMI软件如何使用下拉选择控件

发布人：大彩科技发布日期：2025-12-03

一、概述

本文档适合于 M 系列（固件版本 >= V10.0.7.0） 串口屏，在VisualHMI平台上开发。下拉选择控件它可以用下拉列表展示多个内容标签，用户能从预定的列表中选择一项，作为当前参数的设定。

二、开发环境

2.1 VisualHMI 软件版本
需安装V1.0.270.0及以上的版本进行开发。打开VisualHMI软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；

图2-1 VisualHMI软件版本

2.2 串口屏固件版本

版本查看，可通过屏幕背面的贴纸查看。

三、下拉选择控件

3.1 属性说明

选中菜单栏→控件→【下拉选择控件】，如图3-1所示。

图3-1 滑动条控件

3.1.1基本属性

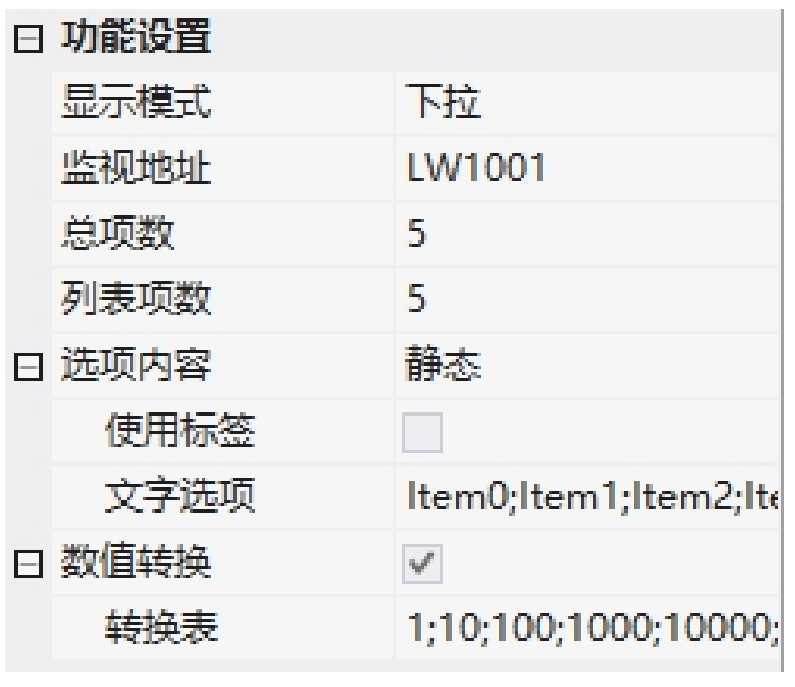

下拉选择控件的基本属性如图3-2所示。

图3-2 基本属性

1. 显示模式：可设置下拉或者列表；

2. 监视地址：控件绑定的变量地址；

3. 总项数：可选择的总项数；

4. 列表项数：列表的显示项数。若列表项数小于总项数，可以通过滚动条拖动显示；

5. 选项内容：可设置静态、动态和历史数据日期；

1) 静态：选项内容为固定内容；

   ·使用标签：是否使用文字标签；

   ·文字选项：设置选项的文字内容；

2) 动态：选项内容为动态可变内容；

   ·变量地址：动态内容的变量地址；

   ·最大长度：动态内容的最大长度，单位：字节；

3) 历史数据日期：选项内容为“数据记录控件”的时间；

   ·资料取样索引：设置“资料取样”中的索引号；

   ·日期：选项内容显示的时间格式；

   ·排序：时间顺序或者逆序。

6. 数值转换：重新设置每一个选项的内容，默认为0 –N；

1) 转换表：设置每一项内容的对应转换值。

3.1.2外观设置

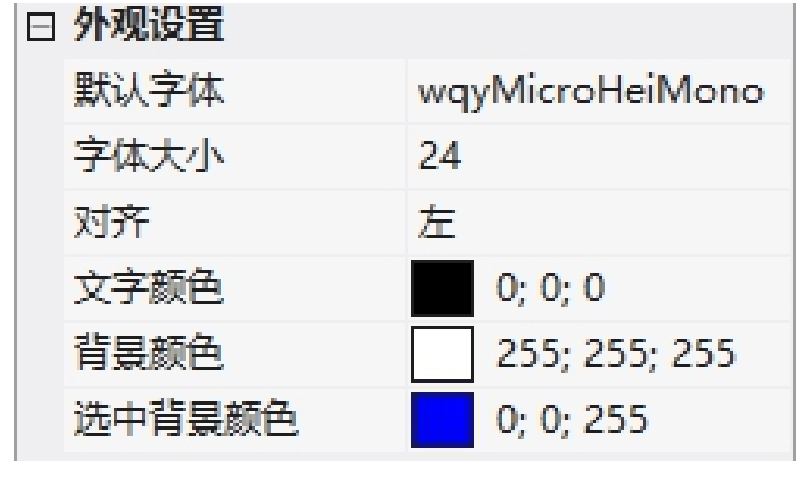

下拉选择控件外观设置如图3-3所示。

图3-3 下拉选择控件外观设置

1. 默认字体：设置字体的字库；

2. 字体大小：设置字体的显示大小；

3. 对齐：设置字体的对齐方式；

4. 文字颜色：设置字体的颜色；

5. 背景颜色：设置未选中背景的颜色；

6. 选中背景颜色：设置选中背景的颜色。

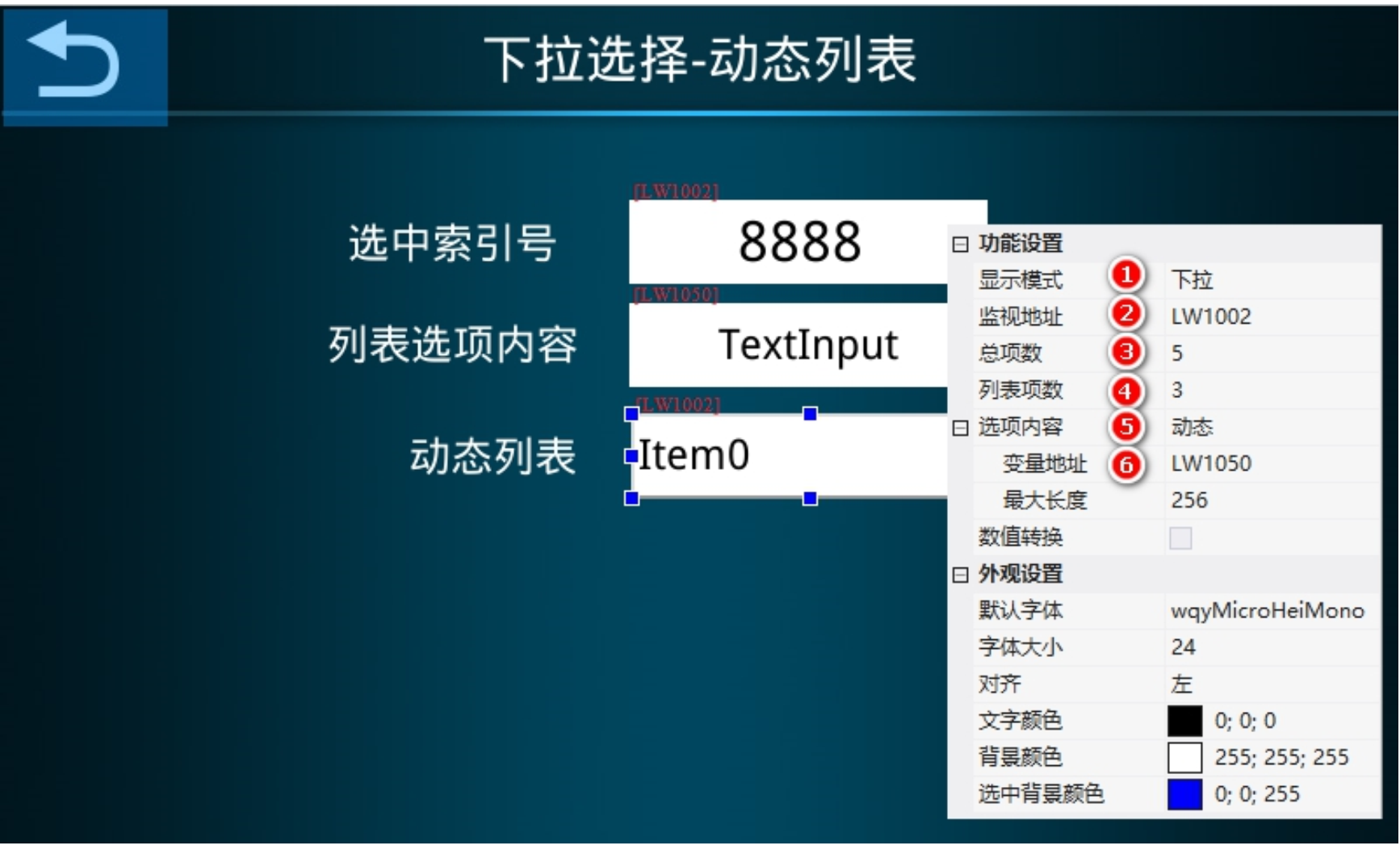

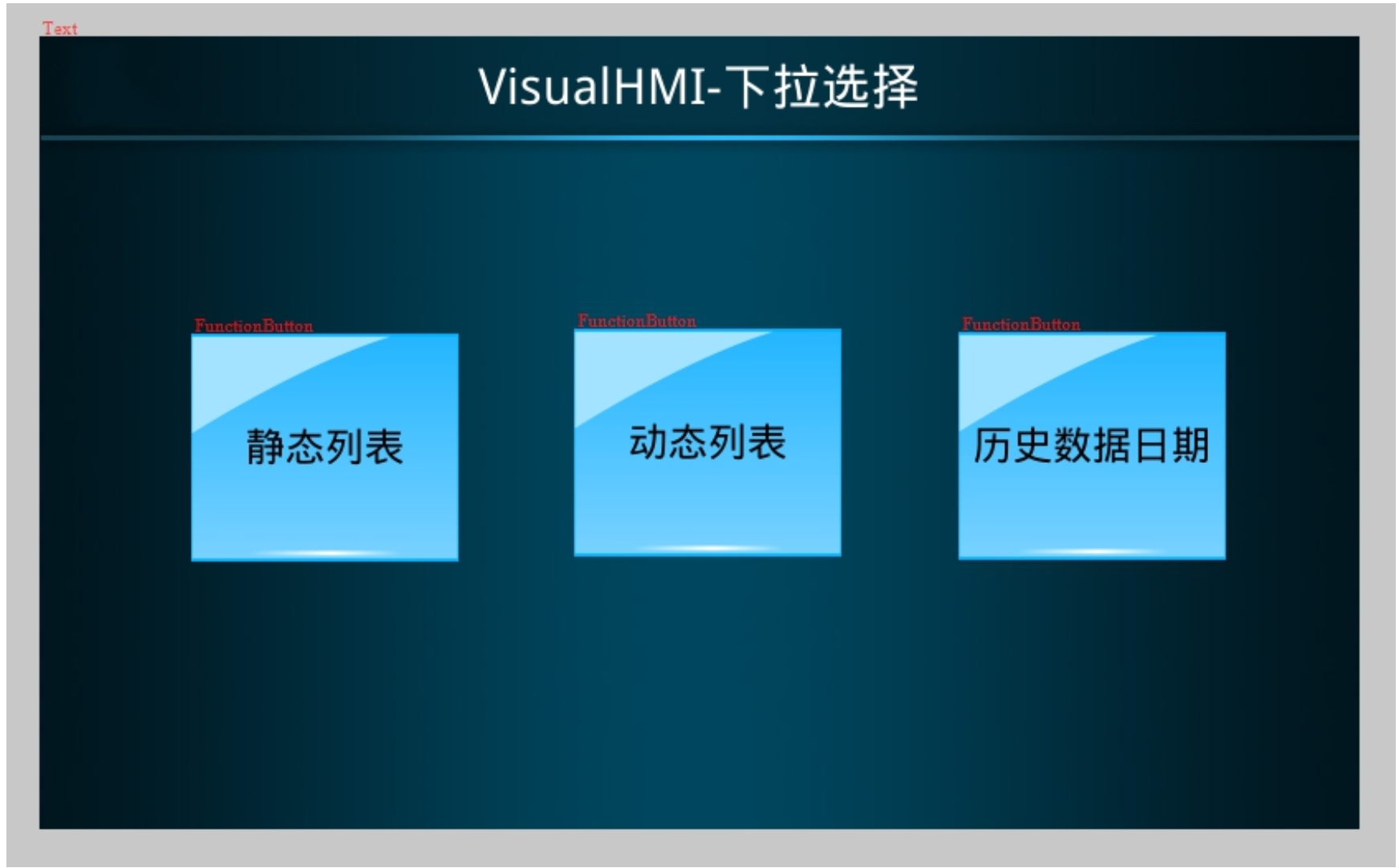

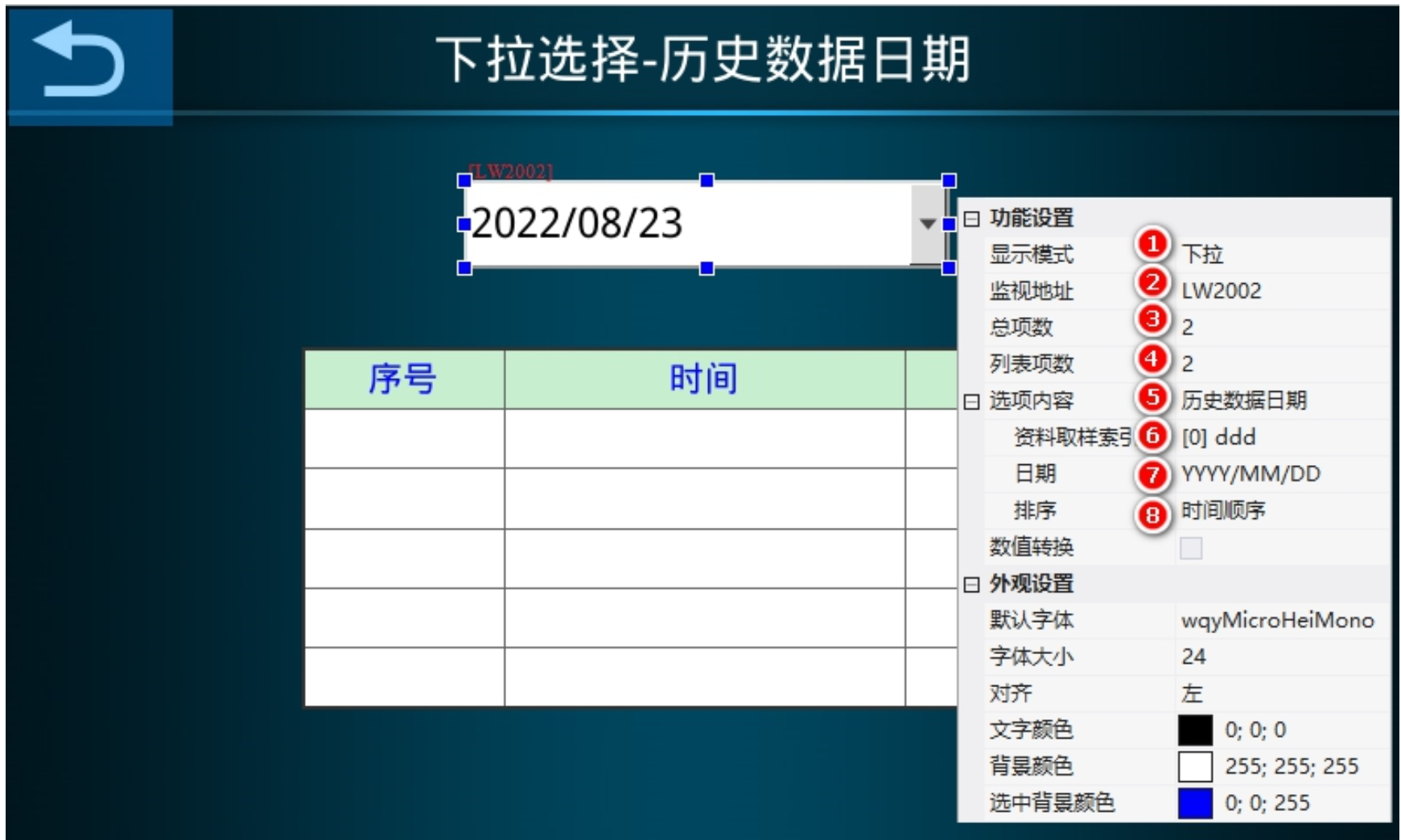

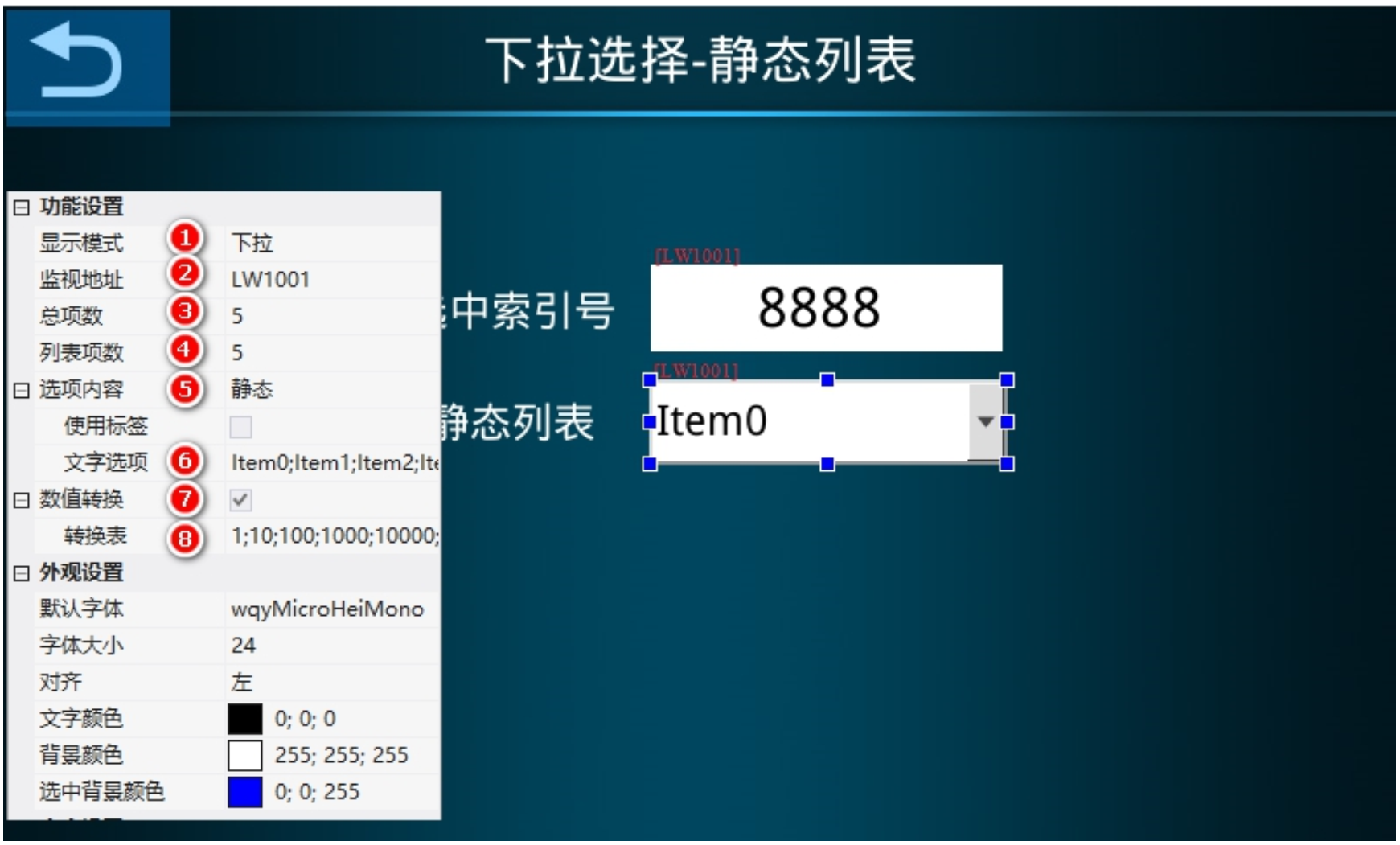

四、应用案例
