大彩讲堂：VisualHMI软件如何使用滚轮控件

发布人：大彩科技发布日期：2025-12-12

一、概述

本文档适合于 M 系列（固件版本 >= V10.0.7.0）串口屏，在 VisualHMI 平台上开发。

二、开发环境

2.1 VisualHMI 软件版本

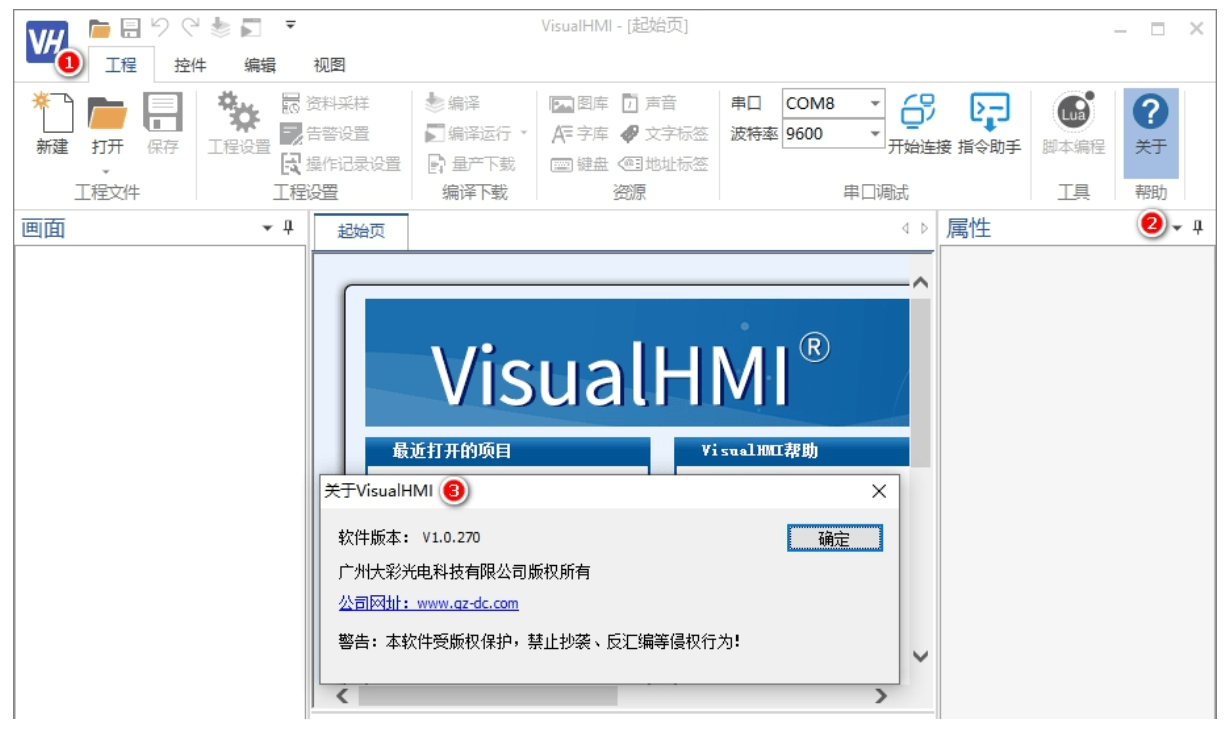

需安装V1.0.270.0及以上的版本进行开发。打开VisualHMI软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；

图2-1 VisualHMI软件版本

2.2 串口屏固件版本

版本查看，可通过屏幕背面的贴纸查看。

三、滚轮控件

3.1 属性说明

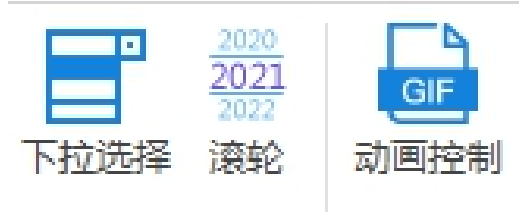

选中菜单栏→控件→【滚轮控件】，如图3-1所示。

图3-1 滑动条控件

3.1.1基本属性

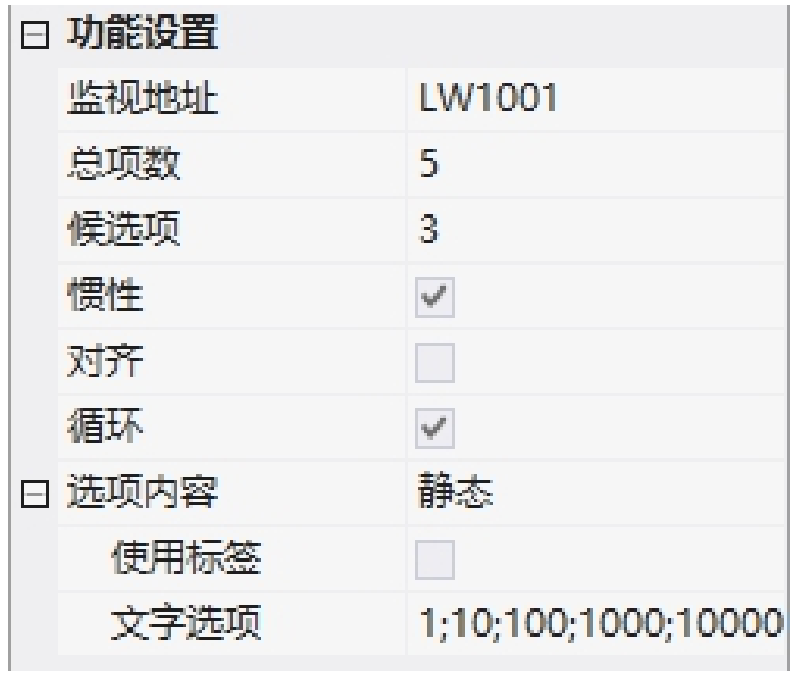

滚轮控件的基本属性如图3-2所示。

图3-2 基本属性

1. 监视地址：控件绑定的变量地址；

2. 总项数：滚轮滚动选择的总项数；

3. 候选项：设置默认显示的项数，可设置3项或5项；

4. 惯性：开启后，滑动松开后控件会有惯性滚动效果；

5. 对齐：设置滚轮滚动时，选项内容是否对齐；

6. 循环：设置滚轮滚动时，选项内容是否循环滚动；

7. 选项内容：设置滚轮的选项内容，可设置静态、动态；

1) 静态：滚轮选项内容为固定内容；

    · 使用标签：是否使用文字标签；

    · 文字选项：设置滚轮选项的文字内容；

2) 动态：滚轮选项内容为动态可变内容；

    · 变量地址：滚轮选项动态内容的变量地址；

    · 最大长度：滚轮选项动态内容的最大长度，单位：字节。

3.1.2 外观设置

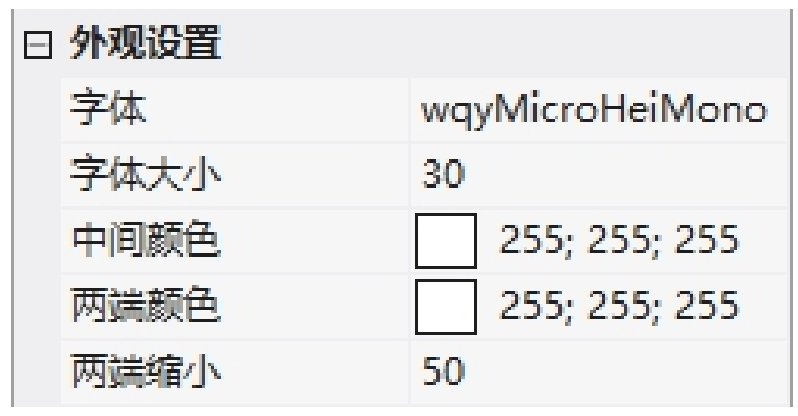

滚轮控件外观设置如图3-3 所示。

图3-3 滚轮控件外观设置

1. 字体：选项文字内容的字体；

2. 字体大小：选项文字内容的字体大小；

3. 中间颜色：滚轮正中间选中项的文字颜色；

4. 两端颜色：滚轮两端选项内容的文字颜色；

5. 两端缩小：滚轮两端选项内容的文字缩放比例。

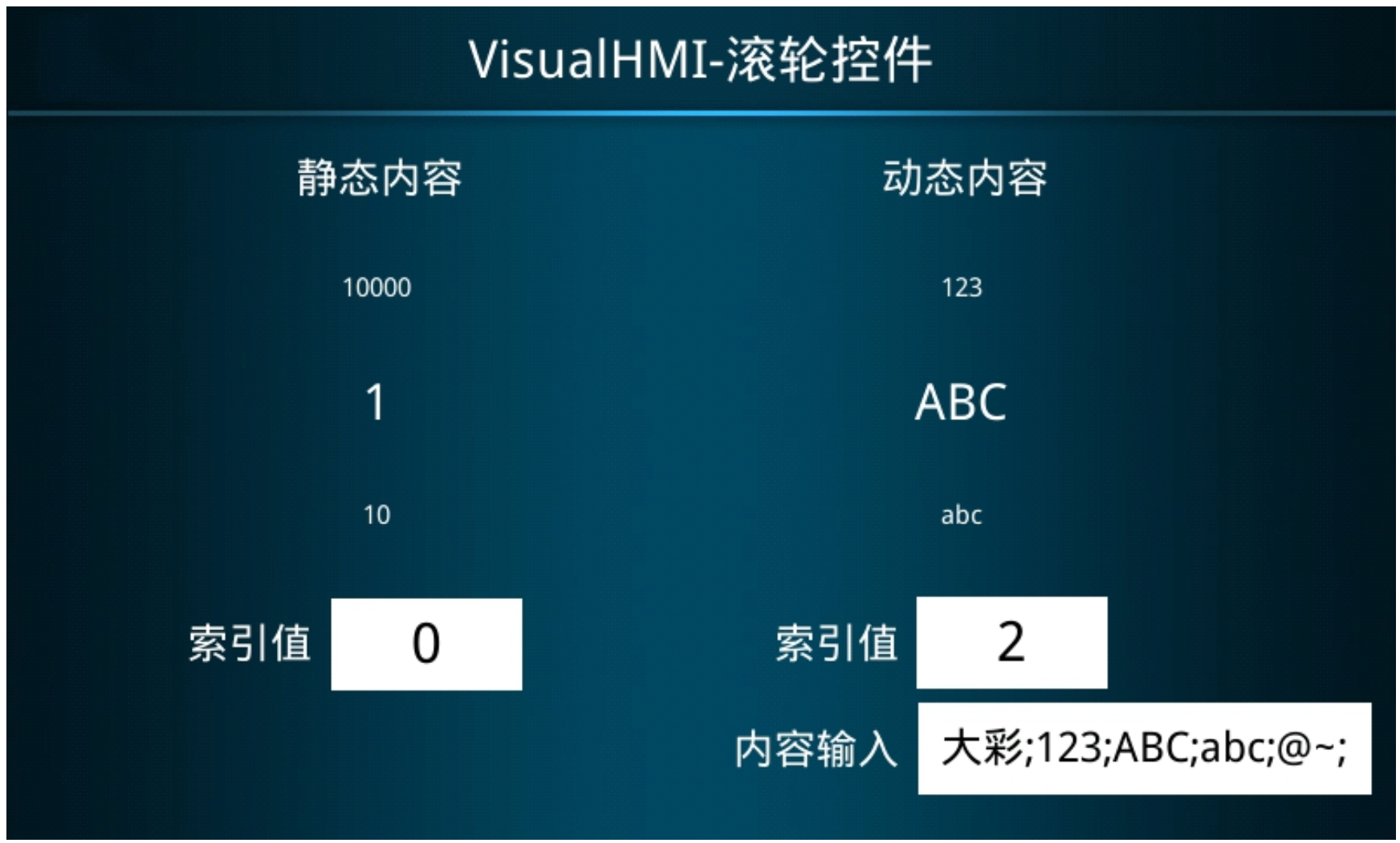

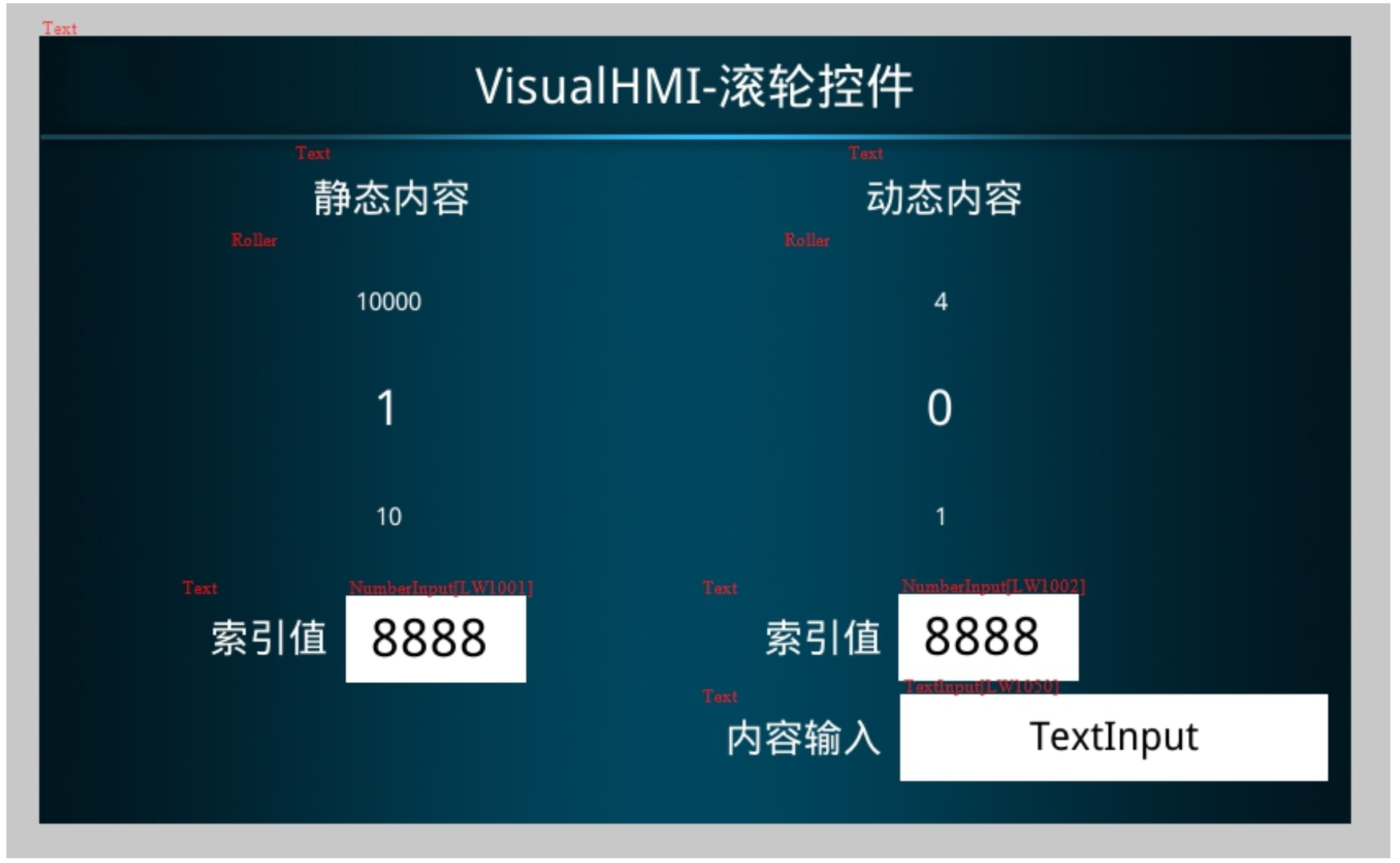

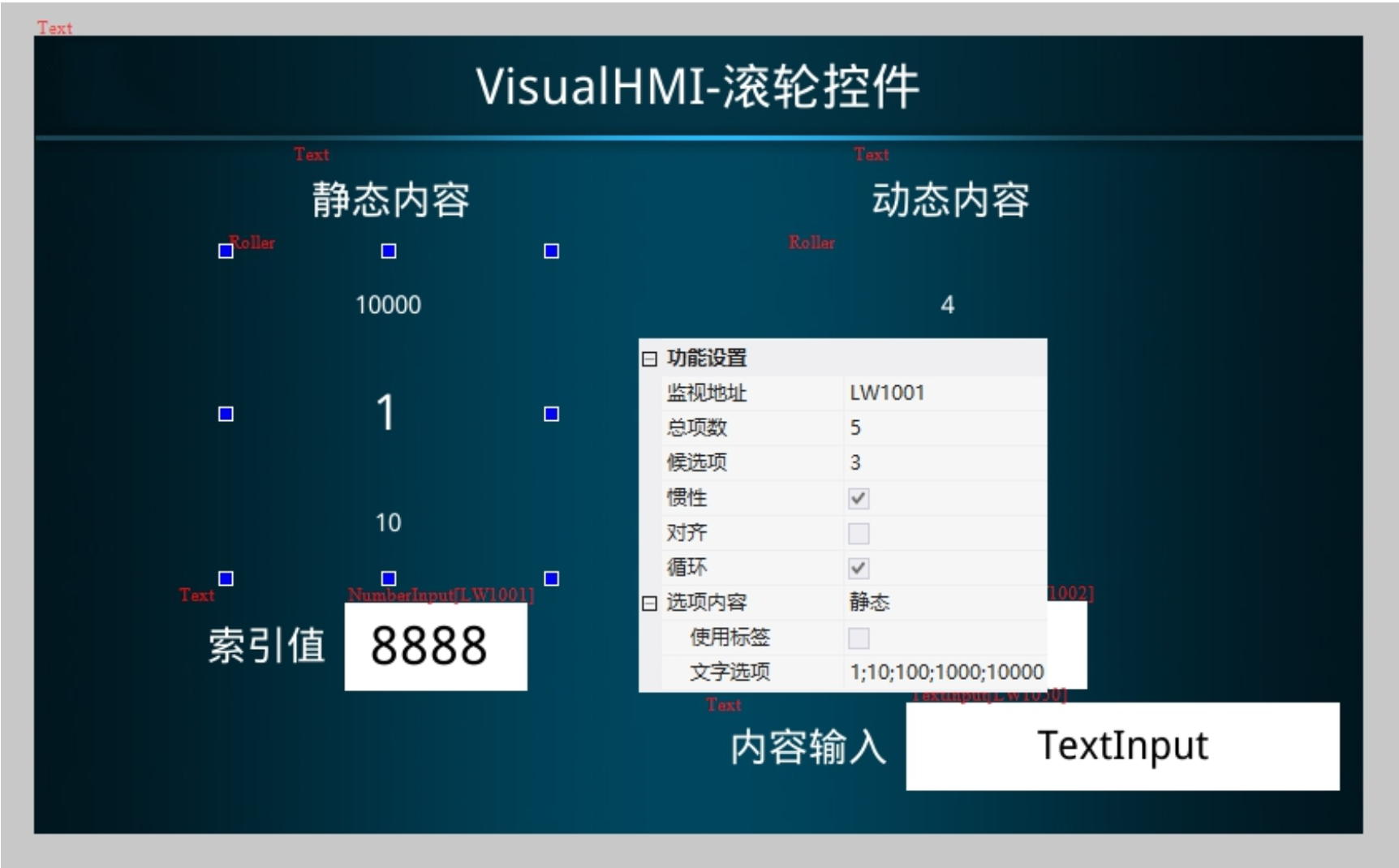

四、应用案例
