一、概述

本文档适合于 M 系列（固件版本 >= V10.0.7.0）串口屏，在 VisualHMI 平台上开发。仪表指针控件常用于显示工业生产中的温度、压力、电压、电流、测速等应用。

二、开发环境

2.1 VisualHMI 软件版本

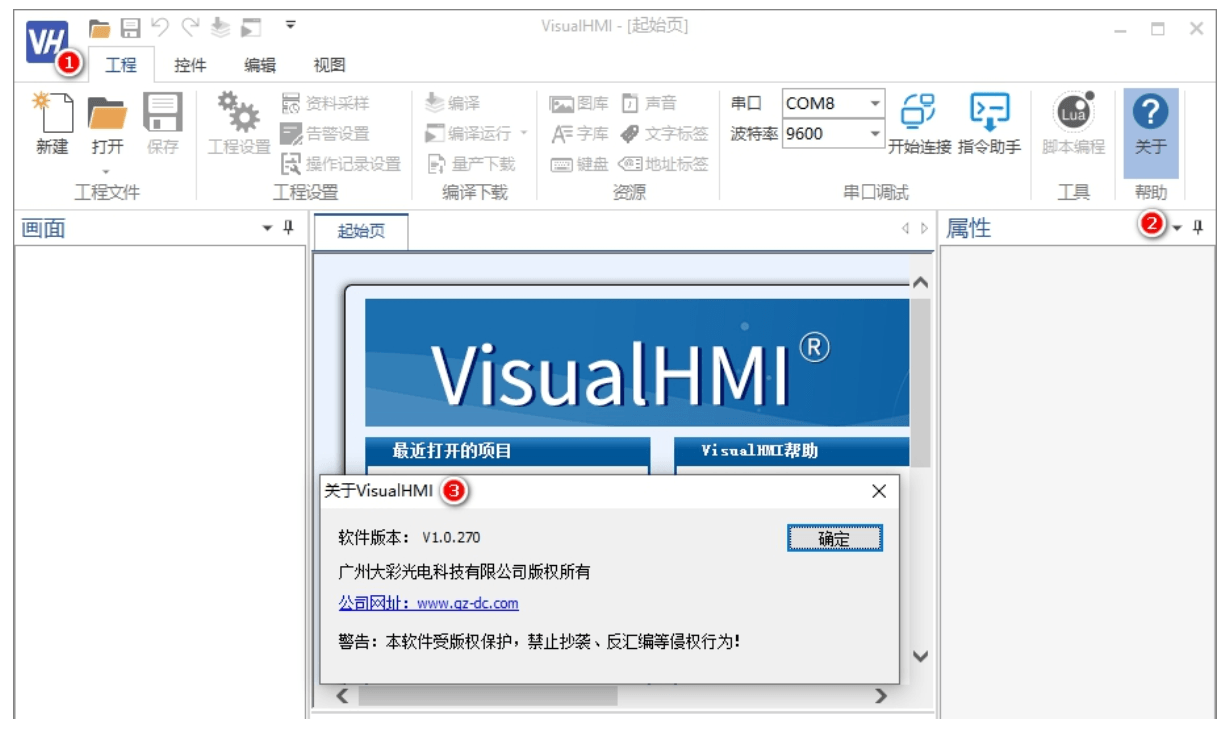

需安装V1.0.270.0及以上的版本进行开发。打开VisualHMI软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；

图2-1 VisualHMI软件版本

2.2 串口屏固件版本

版本查看，可通过屏幕背面的贴纸查看。

三、仪表指针

3.1 属性说明

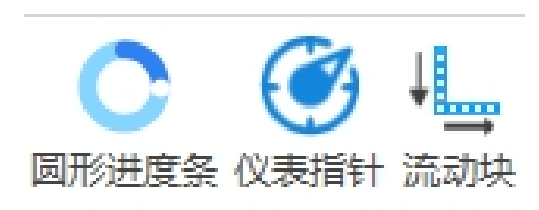

选中菜单栏→控件→【仪表指针】，如图3-1所示。

图3-1 仪表指针

3.1.1基本属性

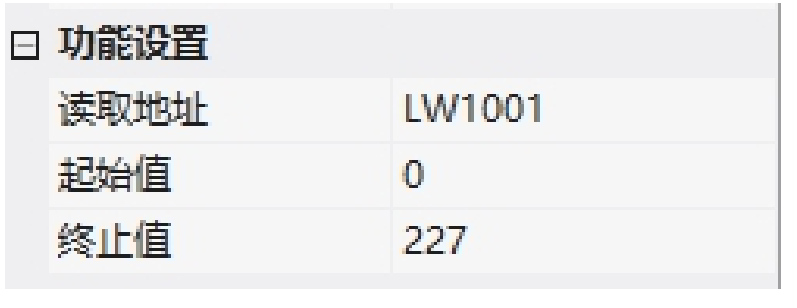

仪表指针的功能属性如图3-2所示。

图3-2 功能属性

1. 读取地址：此地址的值就是仪表指针控件的旋转角度；

2. 起始值：起始数值；

3. 终止值：终止数值。

3.1.2 外观设置

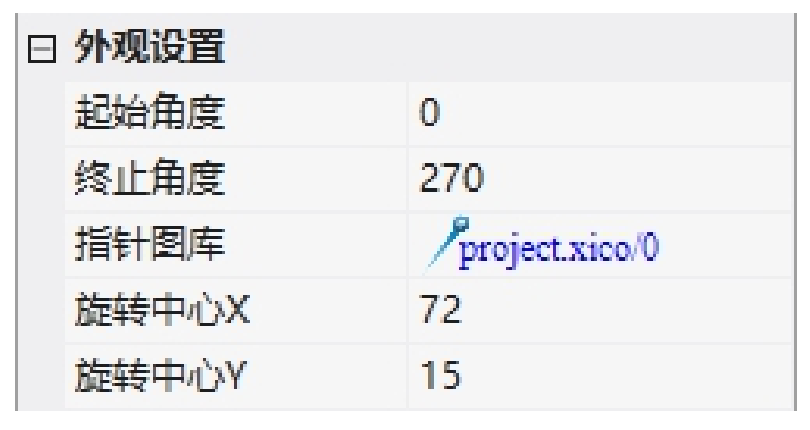

仪表指针外观设置如图3-3所示。

图3-3 外观设置

1. 起始角度：控件的起始角；

2. 终止角度：控件的终止角；

3. 指针图库：选择指针图片；

4. 旋转中心X：设置指针旋转中心的X坐标；

四、应用案例

4.1 工程配置

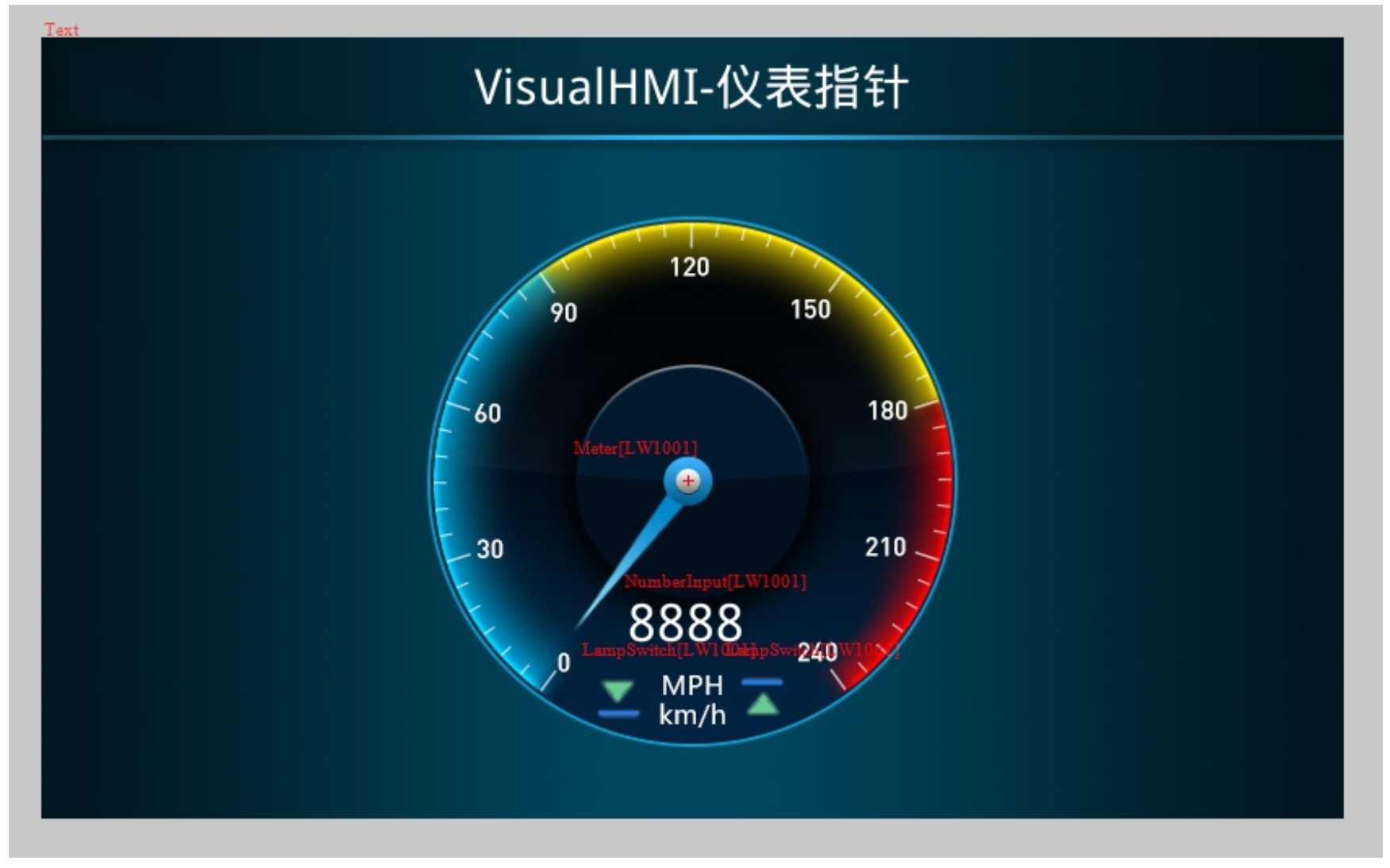

在画面中添加“仪表指针控件”、“数值控件”和“字设置按钮控件”。其中，“数值控件”用于显示指针的旋转角度，“字设置按钮控件”用于控制旋转角度的加减。如图4-1图所示：

图4-1 仪表指针界面配置

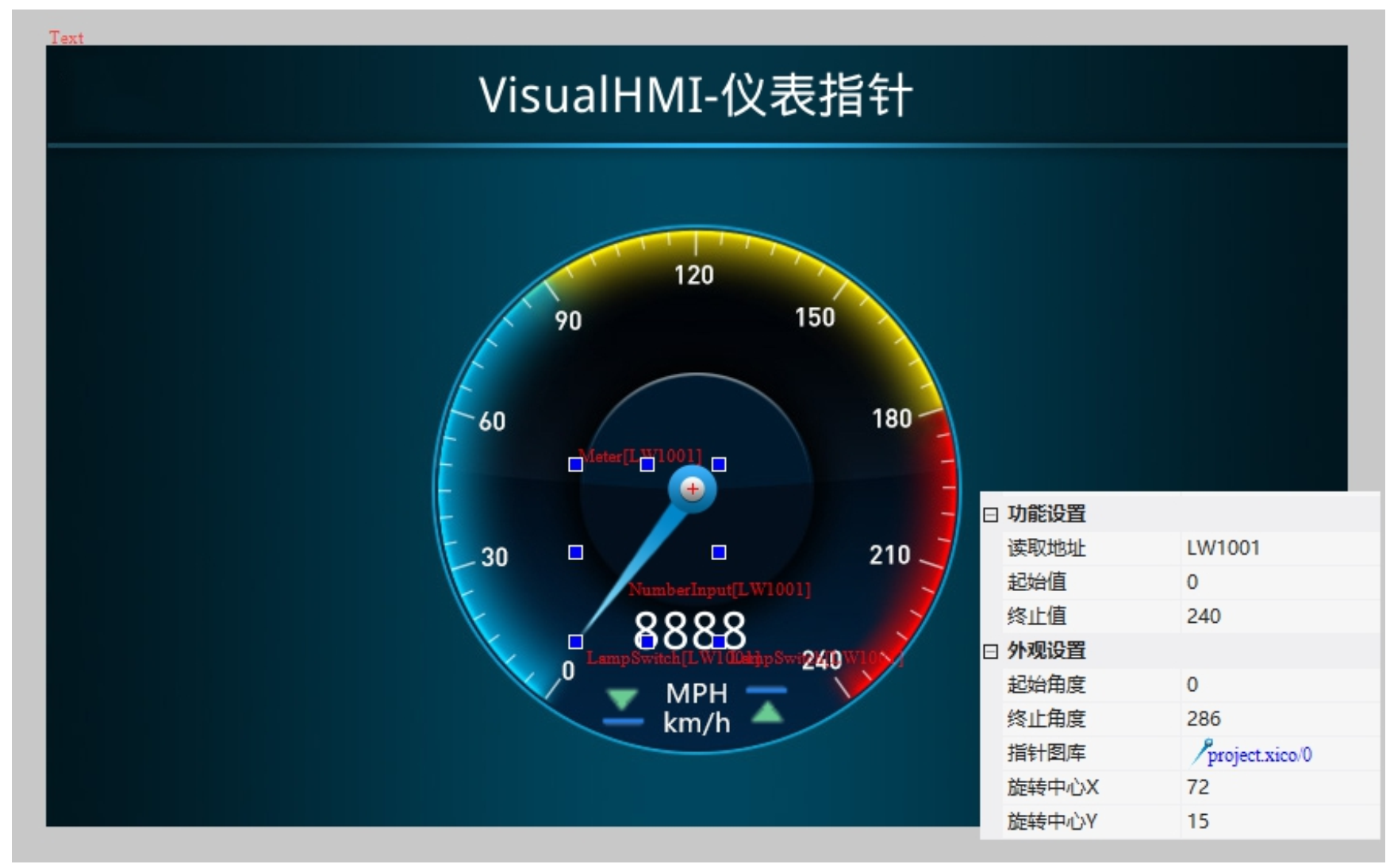

“仪表指针控件”配置如图4-2所示：

1. 读取地址：LW1001；

2. 起始值：0；

3. 终止值：240；

4. 起始角度：0；

5. 终止角度：286；

6. 指针图库：project.xico/0；

7. 旋转中心 X：72；

8. 旋转中心 Y：15。

图4-2 仪表指针控件属性配置

4.2 运行预览

选中工程→编译下载→【编译运行】，点击相应的按钮，显示效果如图4-3所示：

图4-3 模拟运行
