新品发布：大彩DH系列高性能10.1寸带以太网人机界面发布！

发布人：大彩科技发布日期：2026-03-05



一、产品介绍




此次发布是一款DH系列10.1寸带外壳HMI人机界面，该产品采用64位600M主频、内部集成高速DDR显存的嵌入式SOC处理器，并且搭配1024*600分辨率的液晶显示屏，可选电容触摸、电阻触摸，支持RS232/RS485串口，支持以太网10M/100M，支持 MQTT，MODBUS TCP协议。拥有炫酷的动画效果，页面切换流畅。可播放动画、视频、音频。
屏幕可视区域为: 223.1mm*125.7mm(A.A)；
产品尺寸为: 271.0mm*213.0mm*36.5mm；
产品开窗尺寸(长*宽): 259.0mm*201.0mm；
建议客户机柜开窗尺寸: 260.0mm*202.0m；
可通过严苛EMC测试，广泛应用于工业控制，智能家居，热泵变能、楼宇控制等行业。

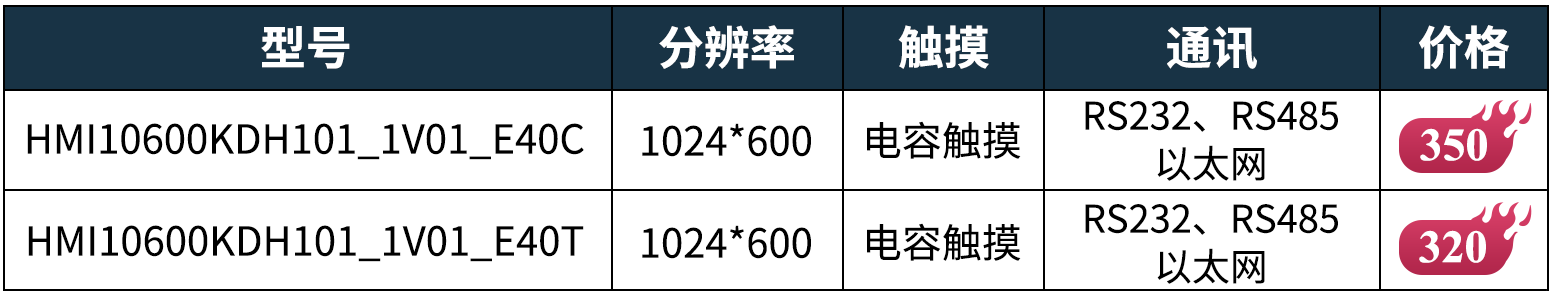

订购型号：

产品图片

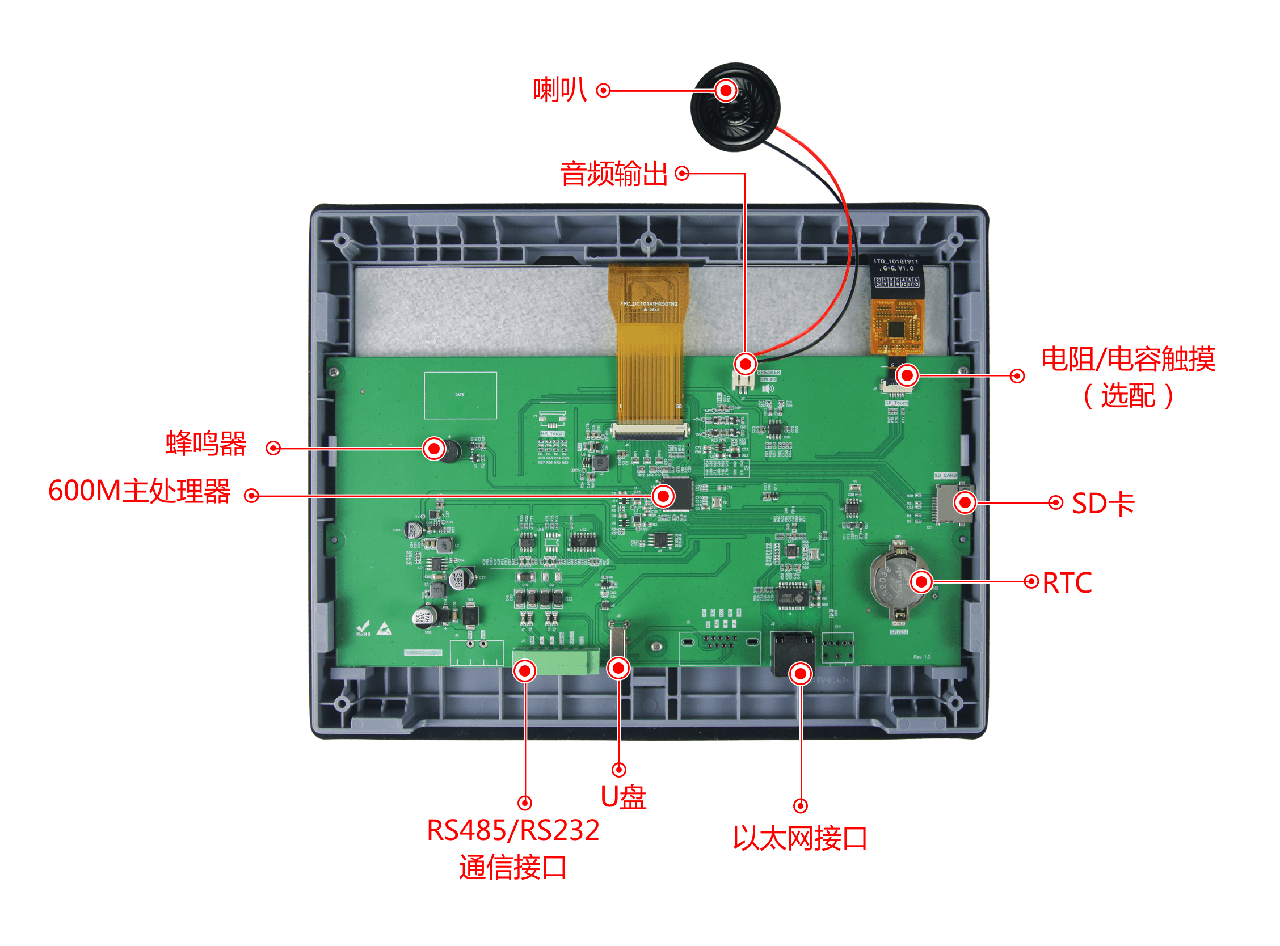

核心硬件标注图


产品视频

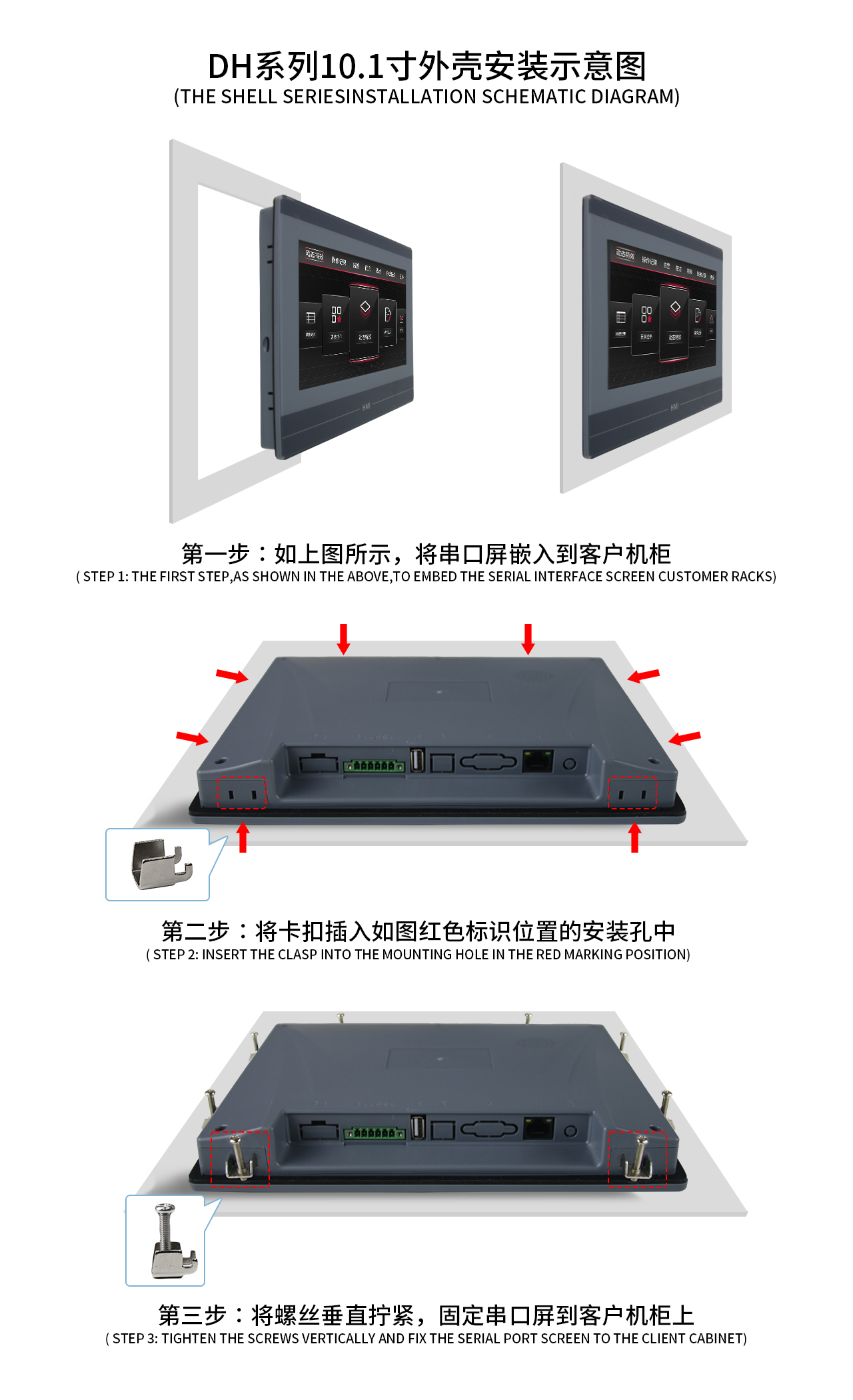

二、安装示意图

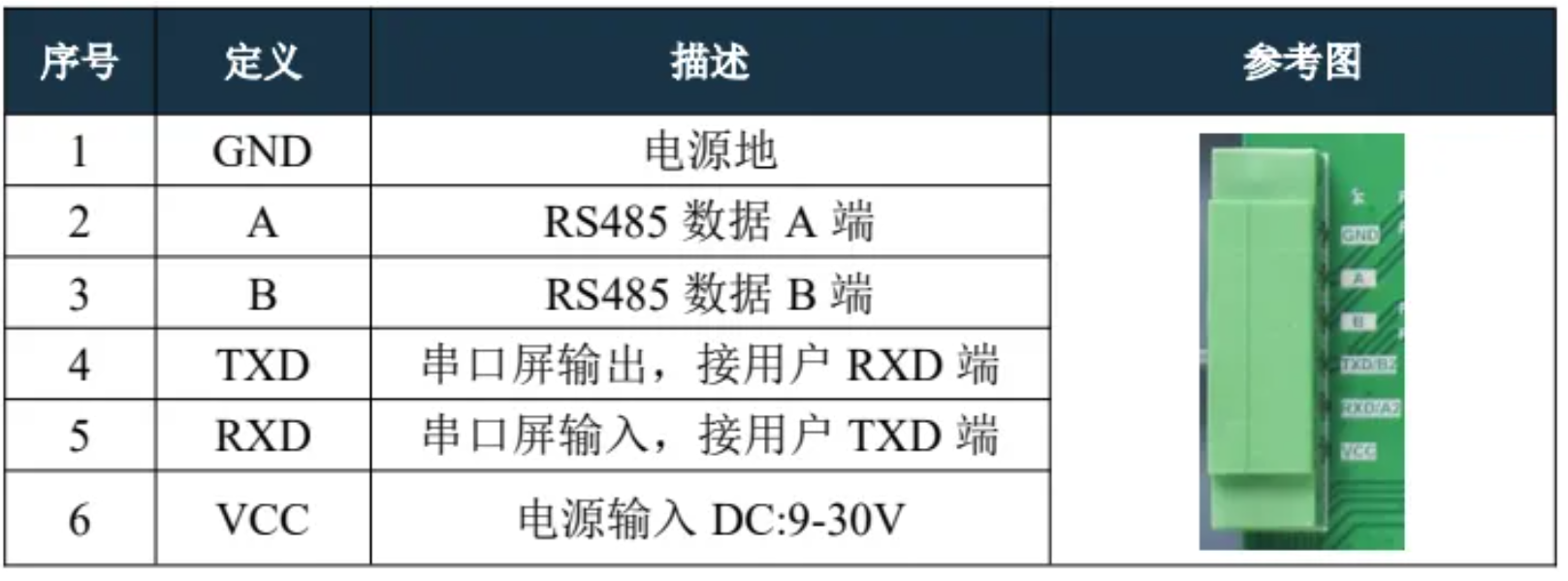

三、引脚定义




四、产品特性



1
采用64位600M嵌入式SOC处理器，内部集成高速DDR显存，支持JPEG、PNG硬解码、音视频硬件解码；
2
医用级标准设计，可通过EMI辐射、高低温、ESD、CS、群脉冲等多项严酷测试；
3
支持JPEG图片压缩、动画播放、音视频播放，矢量字库，支持最多30国语言一键切换；
4
支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；
5
支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率；
6
支持图片、固件的远程升级、增量升级、运行中升级等多种模式；
7
工程可配置0,90,180,270度旋转显示，可灵活安装；
8
支持SD卡、U盘文件读写和记录导出；
9
带外壳一体式，易于安装布置；


五、协议与控件



5.1 通信协议

VisualHMI 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，UI显示和控制逻辑可彻底分离，并集成了 DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等等市场上多种主流 PLC 协议，具体协议如图5-1所示；


图5-1 PLC 协议


5.2 组态控件

VisualHMI 与市面上绝大部分串口屏相比，除了传统的按钮、文本、进度条控件之外，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等等组态控件，可满足用户更多的应用场景，如图5-2所示；

图5-2 组态控件


六、协议配置



用户可通过上位机配置运行 MODBUS RTU、XGUS、PLC 协议等协议。

打开 VisualHMI 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图6-1所示。


图6-1 协议配置


七、购买链接



点击下列内容，打开淘宝立即抢购!

https://e.tb.cn/h.i1MIHDWapHO7hf9?tk=E5kYUHodSp5 CZ193 「大彩10.1寸HMI人机界面/以太网/变频器/伺服/LUA HMI10600KDH101」
