大彩讲堂：VisualHMI软件如何使用流动块控件

发布人：大彩科技发布日期：2026-03-06

一、概述

本文档适合于 M 系列（固件版本 >= V10.0.7.0）串口屏，在 VisualHMI 平台上开发。流动块控件常用于模拟管道内液体流动的状态、气体循环系统等等。可以设置流动状态和不流动状态两种工作显示模式，同时还可以设置流动的速度。

二、开发环境

2.1 VisualHMI 软件版本
需安装V1.0.270.0及以上的版本进行开发。打开VisualHMI软件，在工程→帮助→关于，可查看到当前安装的软件版本，如图2-1所示；

图2-1 VisualHMI软件版本

2.2 串口屏固件版本

版本查看，可通过屏幕背面的贴纸查看。

三、流动块

3.1 属性说明

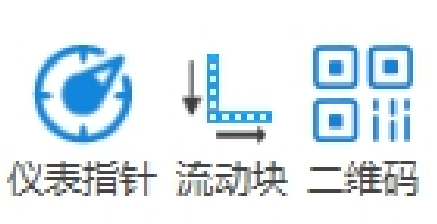

选中菜单栏→控件→【流动块】，如图3-1所示。

图3-1 流动块

3.1.1基本属性

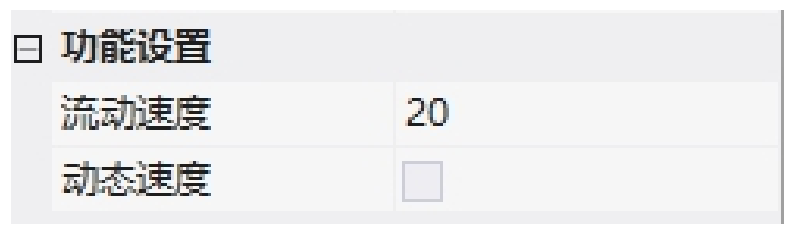

流动块的功能属性如图3-2所示。

图3-2 功能属性

1. 流动速度：每秒移动多少像素；

2. 动态速度：流动速度由监视地址的数值决定，值为0时不流动，动态速度=流动速度*监视值。

3.1.2 外观设置

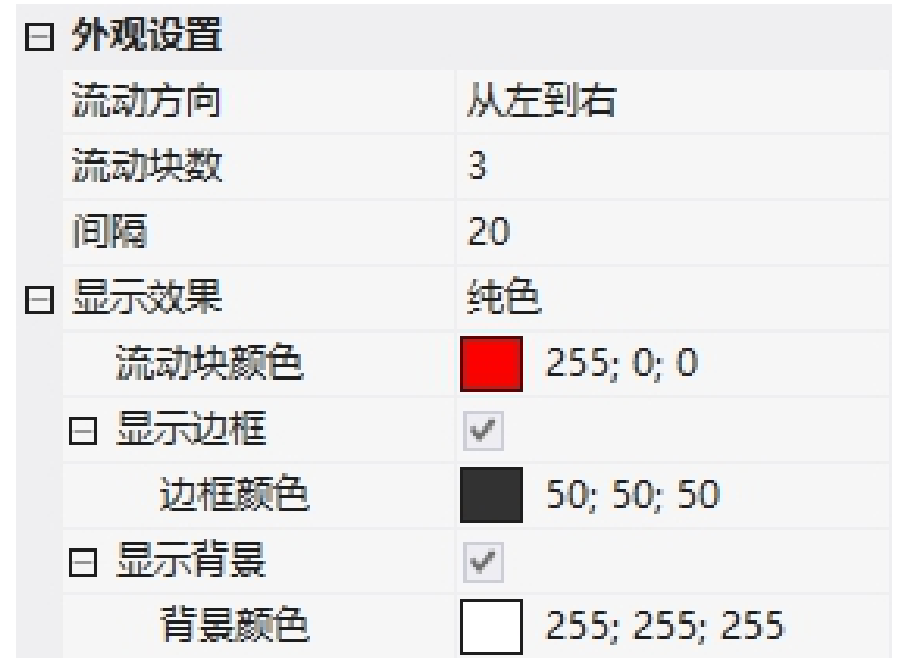

流动块外观设置如图3-3所示。

图3-3 外观设置

1. 流动方向：设置流动方向，可以设置从左到右、从右到左、从上到下、从下到上；

2. 流动块数：当显示效果是纯色时，可以设置块数；

3. 间隔：流动块之间的空白长度比例；

4. 显示效果：设置纯色、图片；

1) 流动块颜色/图库：显示效果是纯色时，选择流动块的颜色；显示图片时，在此选项设置图片；

2) 显示边框：设置是否显示边框、边框颜色；

3) 显示背景：显示纯色时，可以设置是否显示背景、背景颜色。默认是白色。

四、应用案例

4.1 工程配置

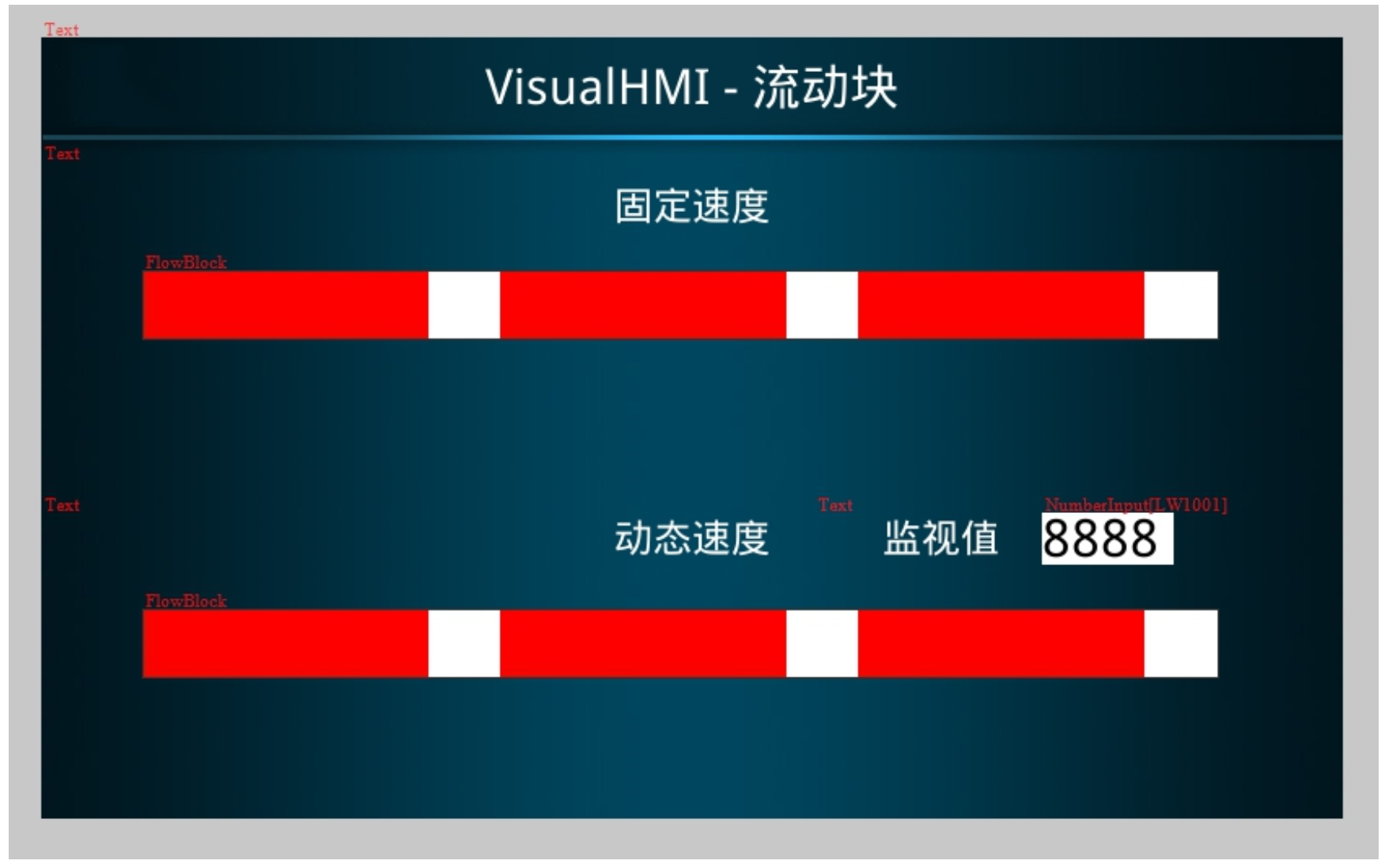

在画面中添加“流动块控件”和“数值控件”。其中，“数值控件”用于输入动态数值，

改变动态速度。如图4-1所示：

图4-1 流动块界面配置

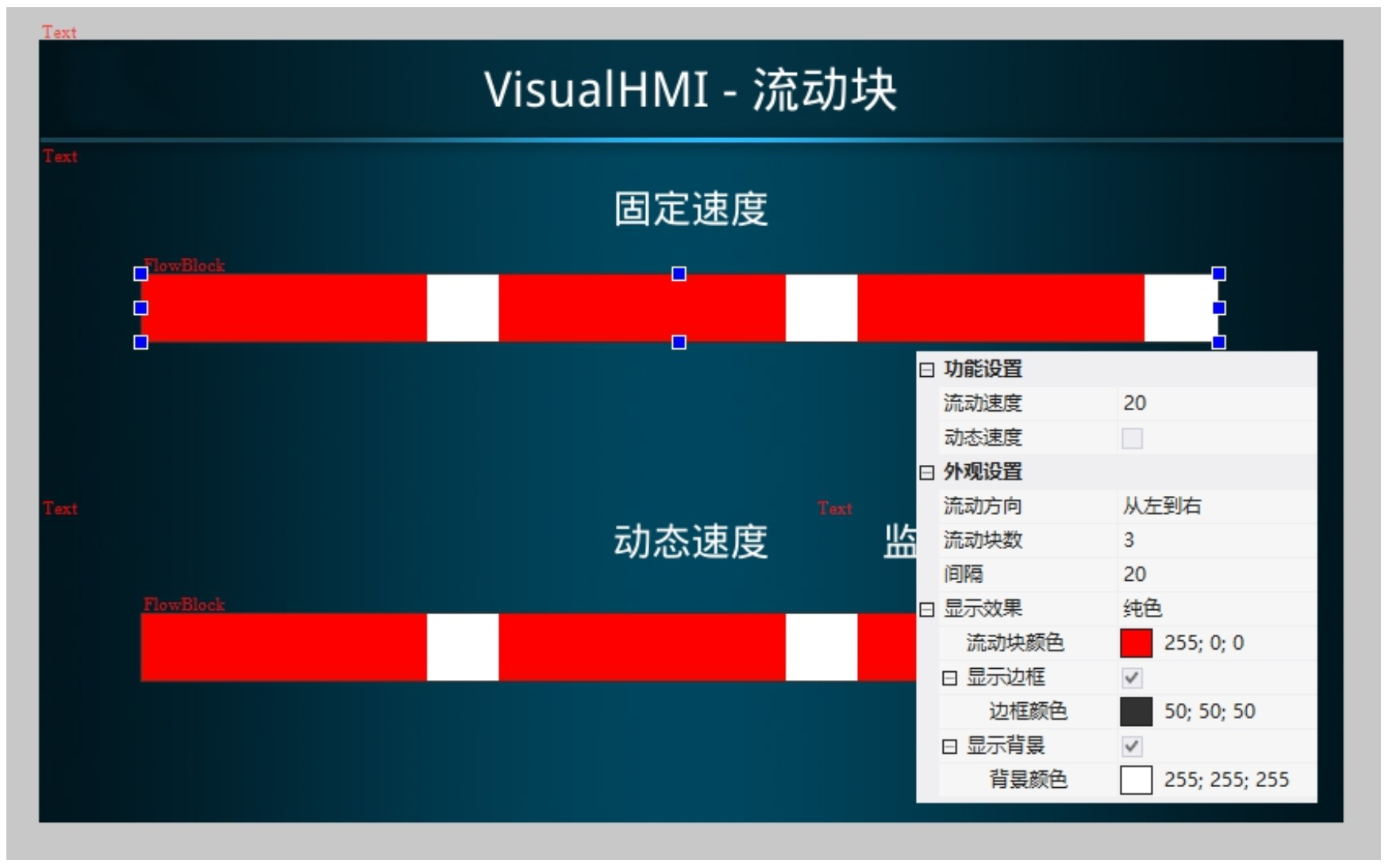

“固定速度”流动块控件配置如图4-2所示：

1. 流动速度：20；

2. 流动方向：从左到右；

3. 流动块数：3；

4. 间隔：20；

5. 显示效果：纯色；

6. 流动块颜色：255;0;0；

7. 显示边框：√；

8. 边框颜色： 50;50;50；

9. 显示背景：√；

10. 背景颜色： 255;255;255。

图4-2 固定速度流动块控件属性配置

“动态速度”流动块控件配置如图4-3所示：

1. 流动速度：20；

2. 动态速度：√；

3. 监视地址： LW1001；

4. 流动方向：从左到右；

5. 流动块数：3

6. 间隔：20；

7. 显示效果：纯色；

8. 流动块颜色：255;0;0；

9. 显示边框：√；

10. 边框颜色：50;50;50；

11. 显示背景：√；

12. 背景颜色：255;255;255；

图4-3 动态速度流动块控件属性配置

4.2 运行预览

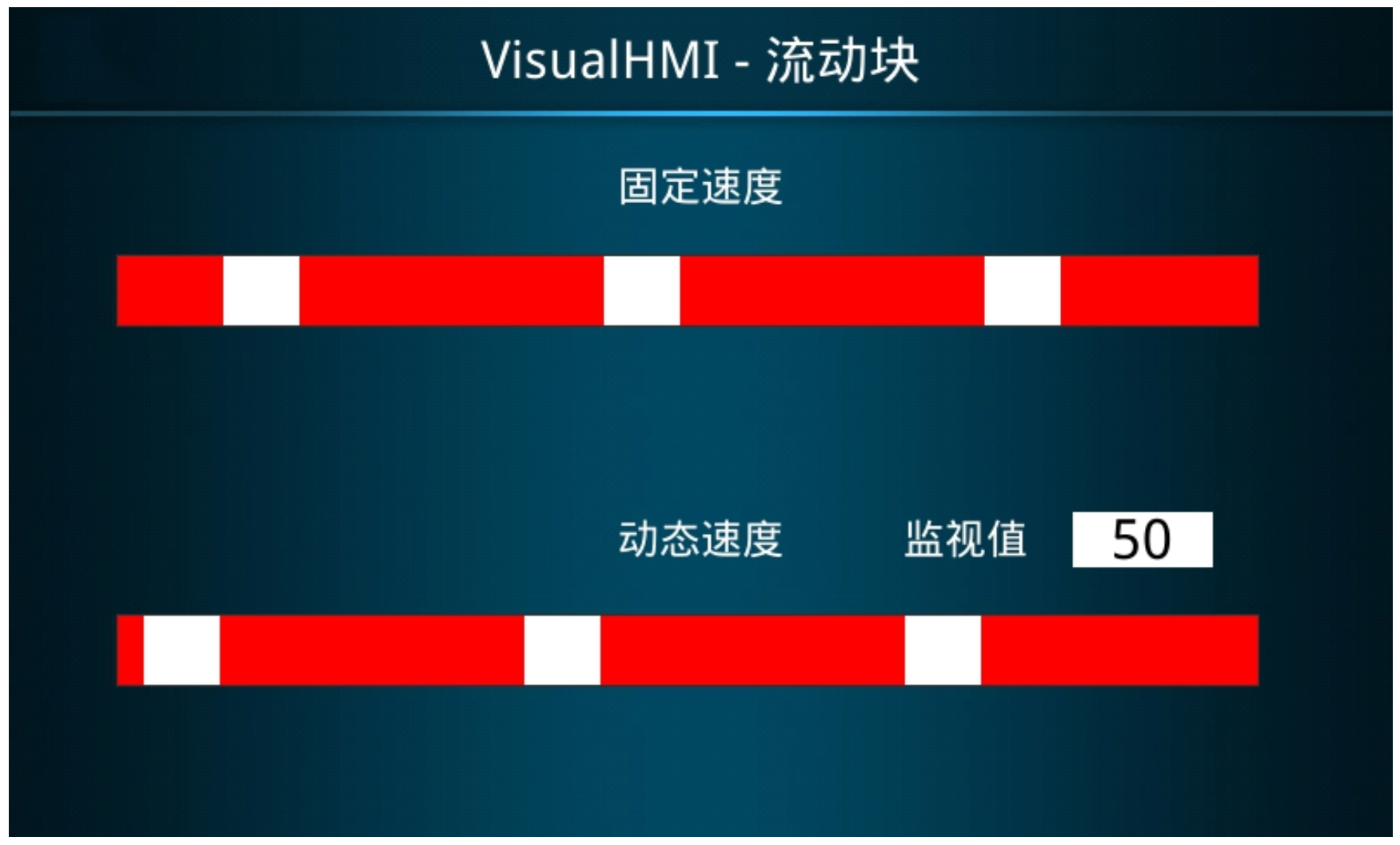

选中工程→编译下载→【编译运行】，点击相应的按钮，显示效果如图4-4所示：

图4-4 模拟运行
