新品发布：大彩DN系列7寸带外壳人机界面-无挂钩式安装更省心！

发布人：大彩科技发布日期：2026-05-22



一、产品介绍




此次发布7寸DN系列带外壳HMI人机界面产品，采用普清800*480的分辨率，触摸选用电阻触摸，串口分别支持RS232和RS485通信，性能上与M型医用级组态串口屏一样拥有炫酷的动画效果，页面切换流畅。

另外，此次新产品选用DN系列平台，处理器选用400M主频 内置16M PSRAM，无DDR显存，精简外围电路，降低成本。外壳选用0螺丝卡扣式安装结构，大大提高工控行业机柜上设备装机效率。

产品显示区域：154.1mm*85.9mm；

开窗尺寸：196.2mm*135.9mm；

建议客户机柜开窗尺寸：197.2mm*136.9mm 。

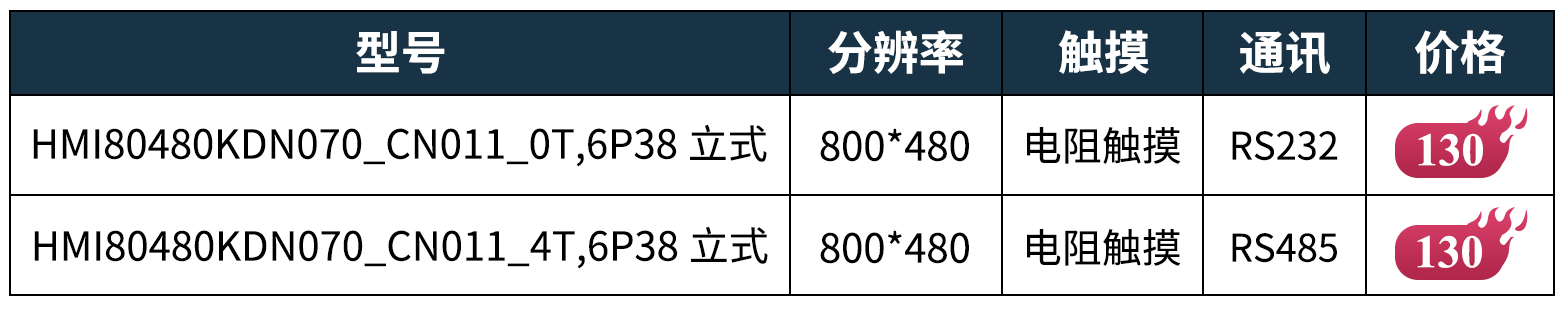

订购型号：

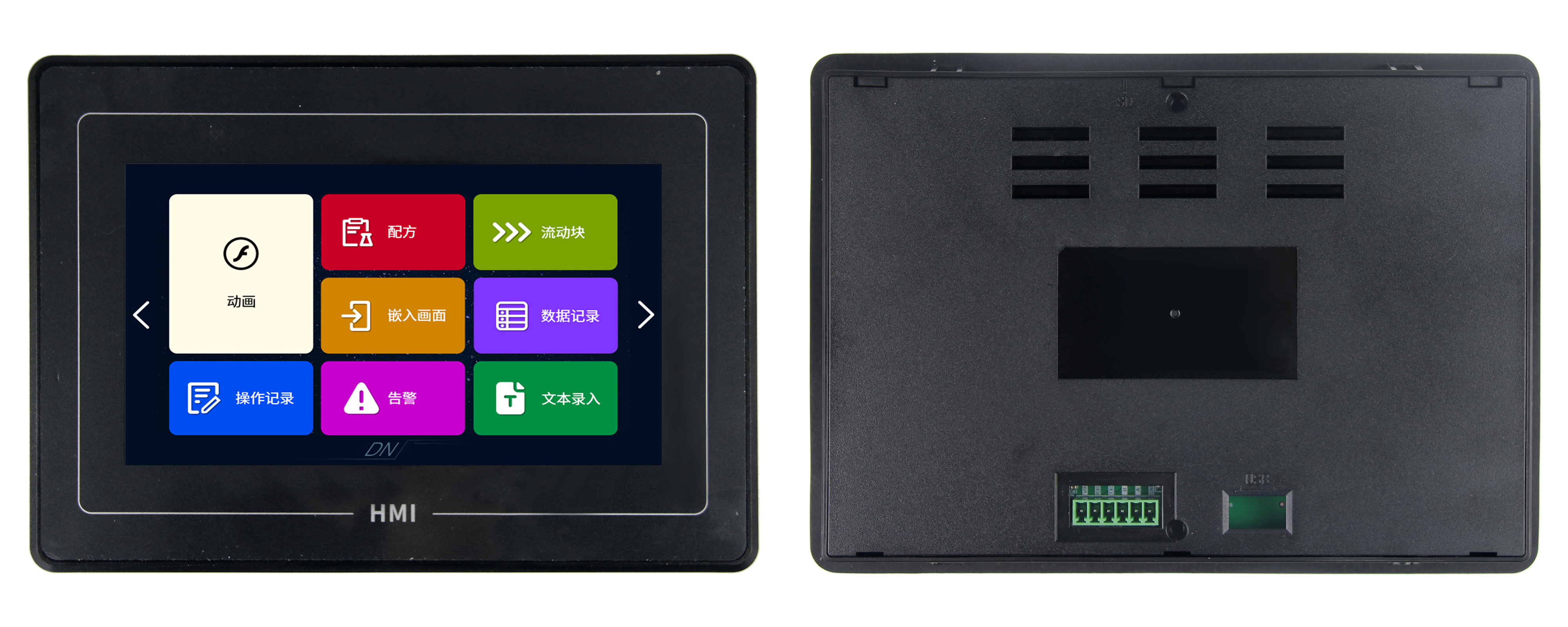

产品图片

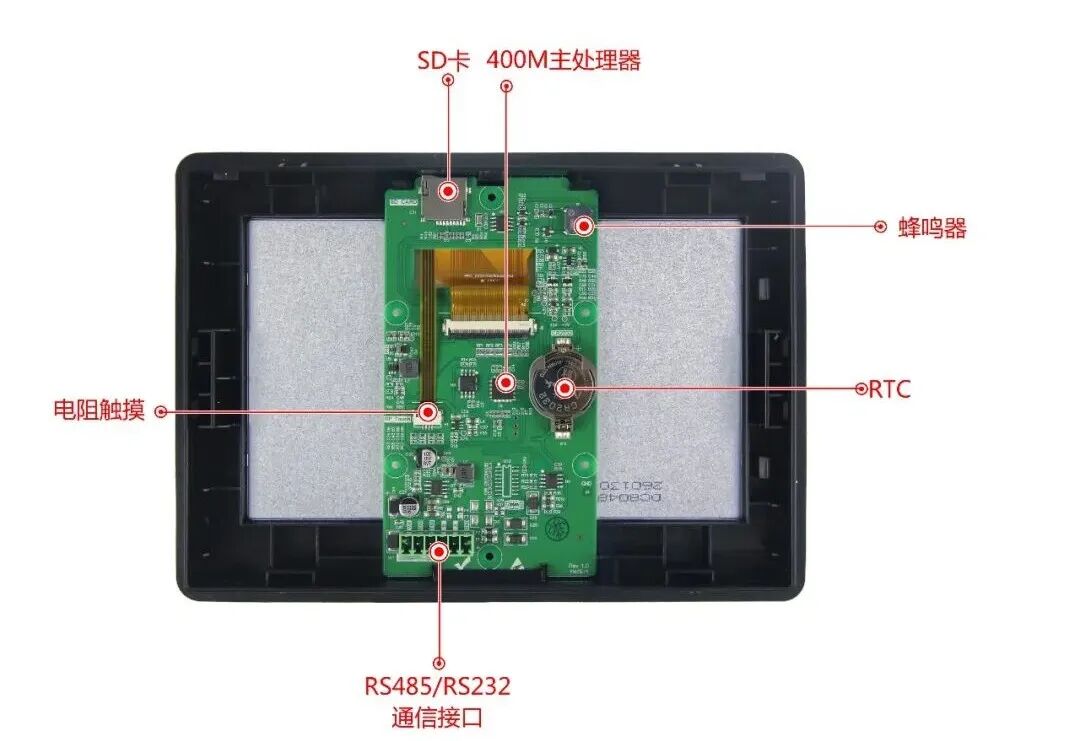

RS232硬件标注图

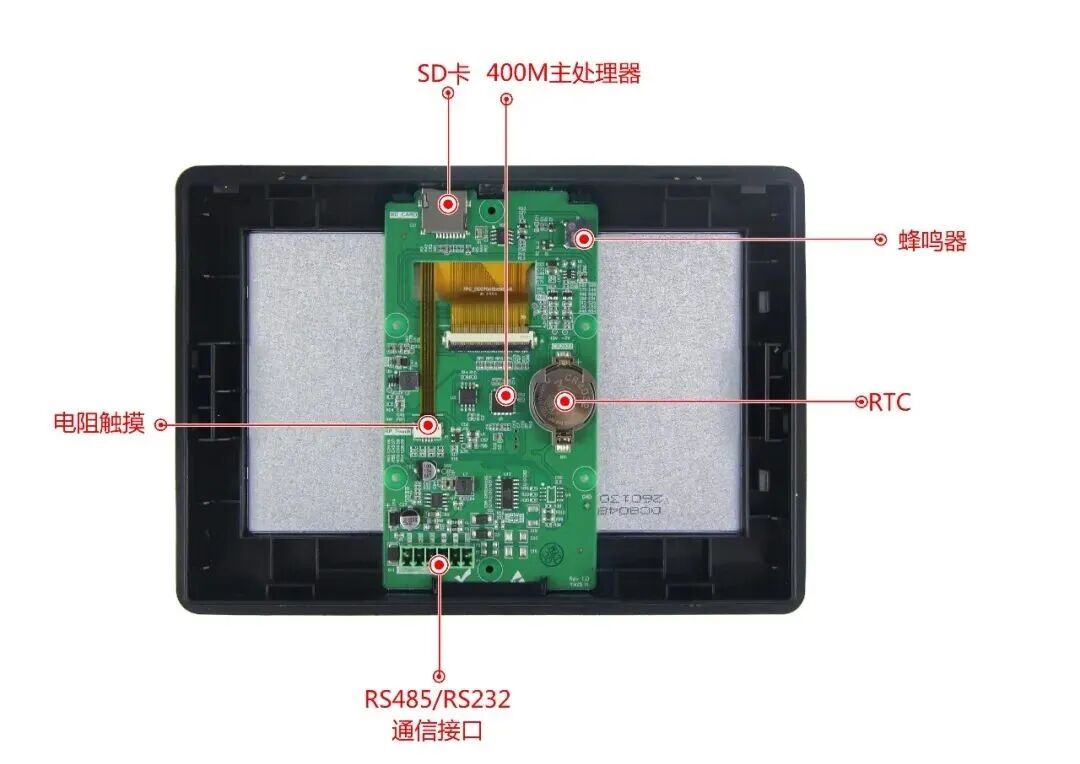

RS485硬件标注图



产品视频

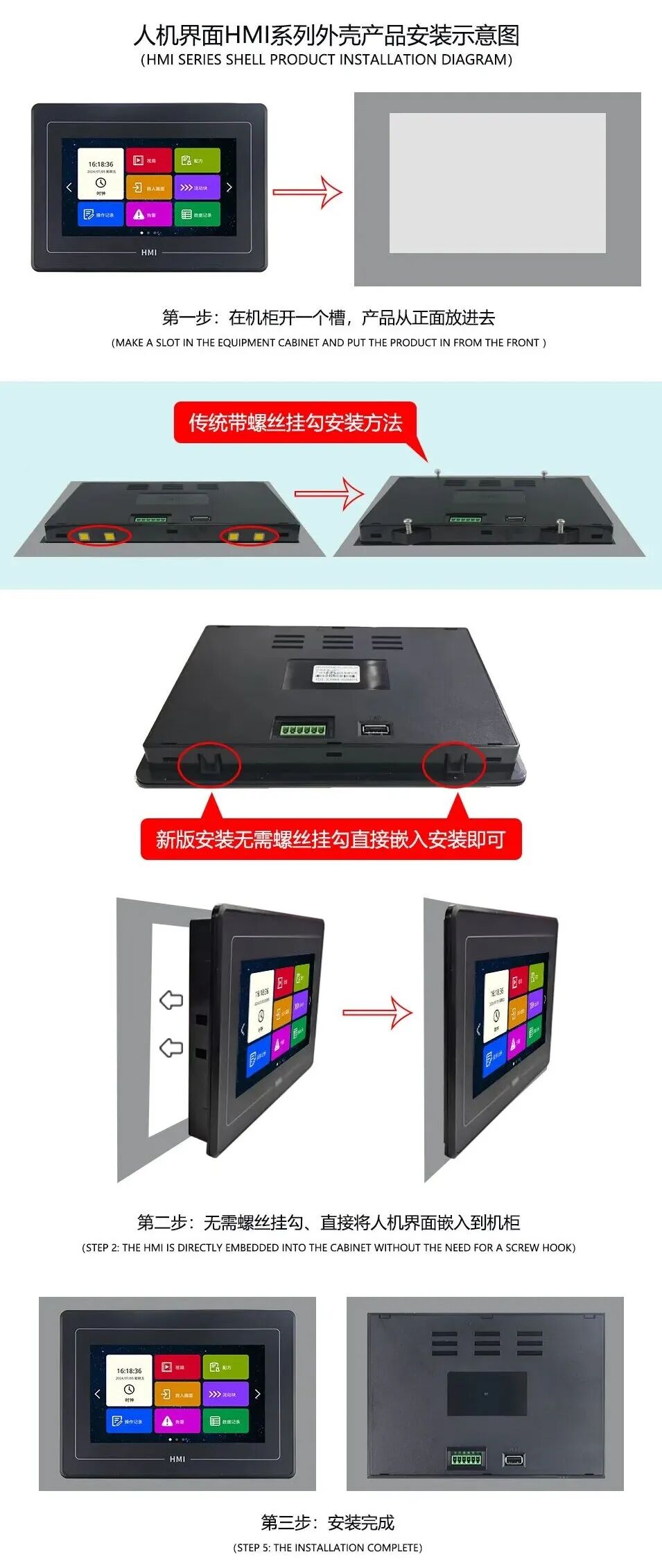

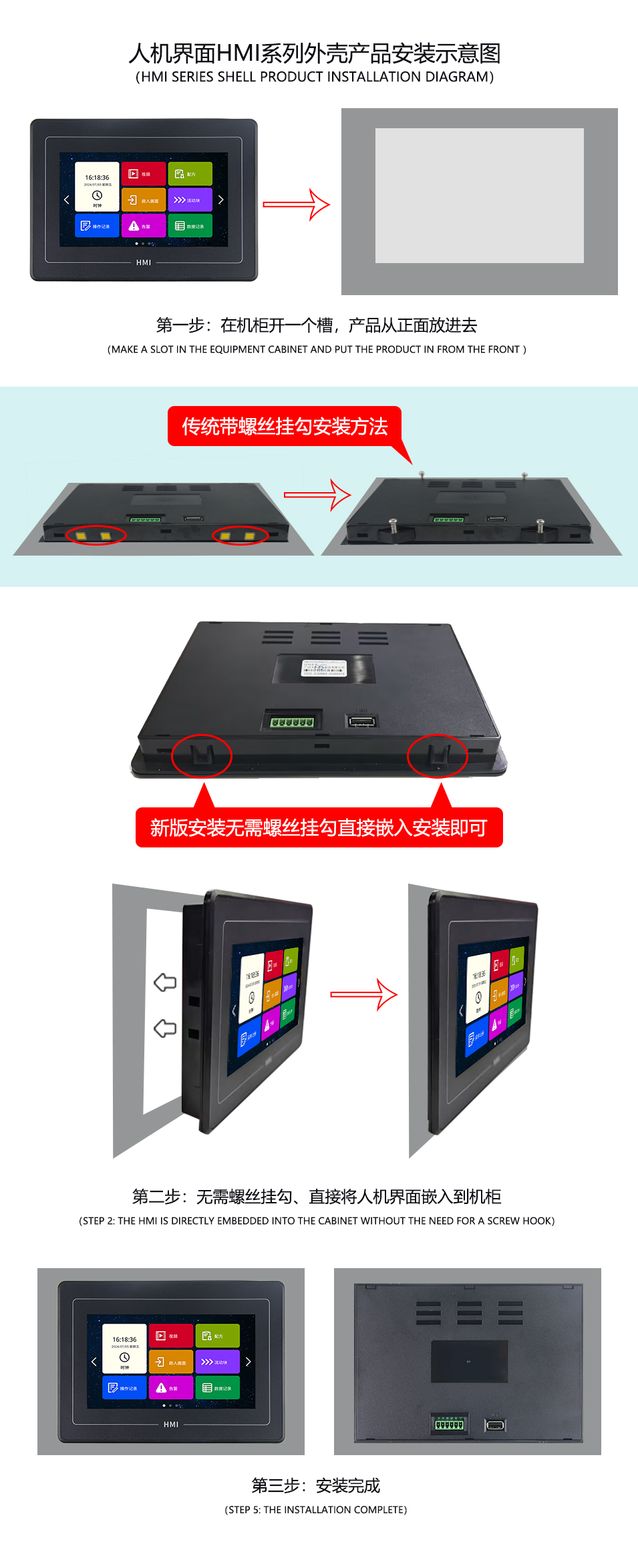

二、安装示意图

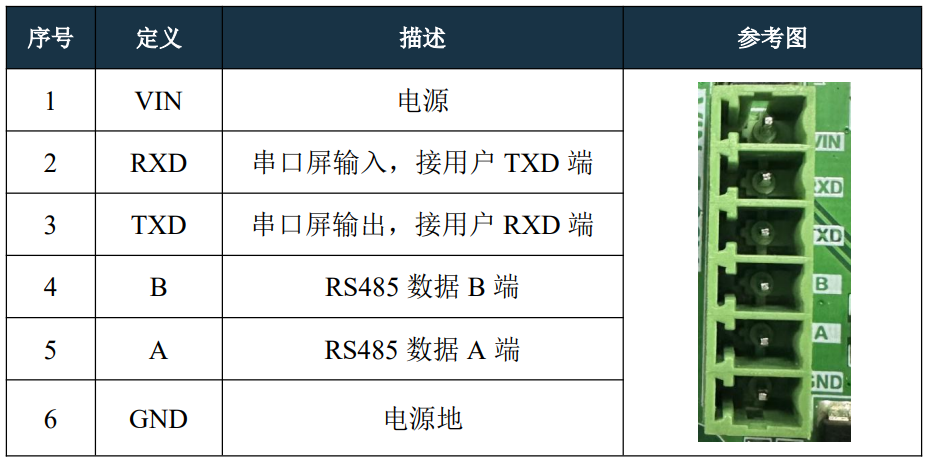

三、引脚定义




四、产品特性



1
采用400M SOC处理器，屏幕运行速度更快，上电即可运行；
2
通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试；
3
支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率；
4
使用VisualHMI人机界面组态开发平台开发；
5
内部集成了DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等协议，可通过VisualHMI一键配置协议；
6
控件上新增配方功能、分期功能、流动块、操作记录表等控件，可以适应更多应用环境；
7
支持图片、固件的远程升级、增量升级、运行中升级等多种模式；
8
基于独创的数据存储方法，可以稳定、可靠、快速地记录各种数据，并且支持数据曲线化、表格化；
9
外壳全新升级更加符合工控设备安装使用；

五、购买链接



点击下列内容，打开淘宝立即抢购!

https://e.tb.cn/h.R2LARdEn3pmSD05?tk=CmDN5tc9sOM tG-#22>lD 「大彩7寸HMI人机界面/无卡扣/变频器/伺服/LUA组态/HMI80480KDN070」
