新品发布：降本！大彩DN系列4寸86盒480*480 IPS屏发布！

发布人：大彩科技发布日期：2026-07-13


一、产品介绍




为有效降低用户成本，带来更具性价比的选择，此次发布的4寸86盒产品选用DN系列平台，采用32位400M SOC处理器，特别采用内置PSRAM无DDR设计，在保障强劲性能的同时大幅优化了硬件成本。屏幕采用480*480分辨率、IPS全视角液晶屏，面板采用BOE oncell技术，搭配电容触摸，支持RS485通信。

性能上与M型医用级组态串口屏一样拥有炫酷的动画效果，页面切换流畅；内置2D加速引擎及JPEG/PNG硬件解码，显示效果顺畅华丽。外壳采用标准86盒尺寸设计，完美适配标准86底盒暗装，大大提高智能家居、工控等行业设备的装机效率与墙面美观度。
产品显示区域：71.9mm*70.2mm；

产品外形尺寸：86.0mm*86.0mm。

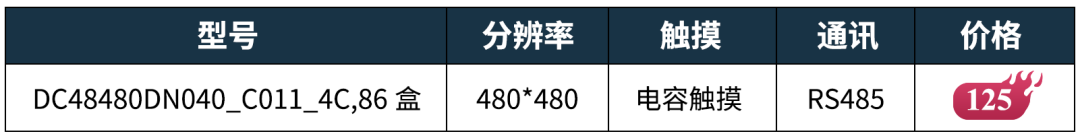

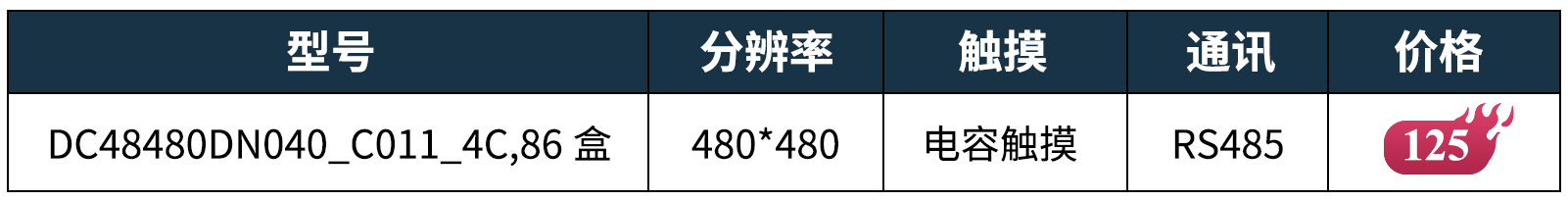

订购型号：

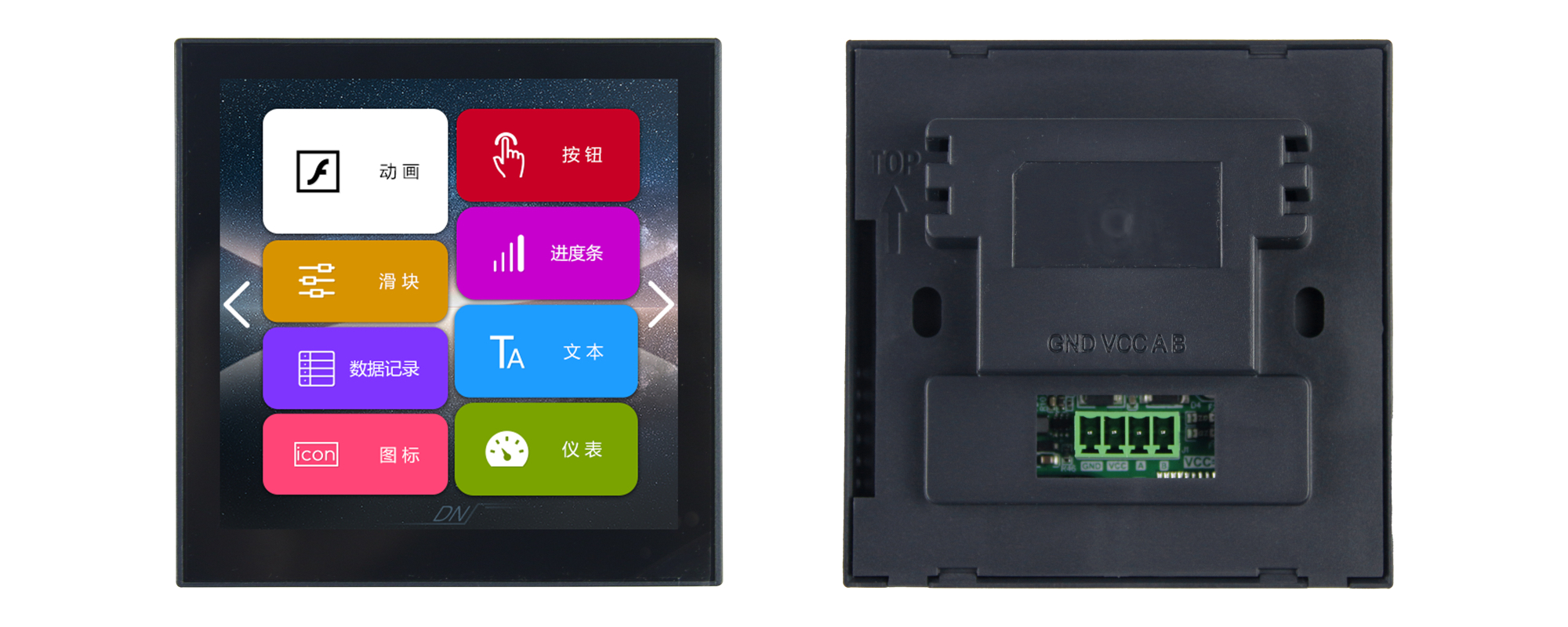

产品图片

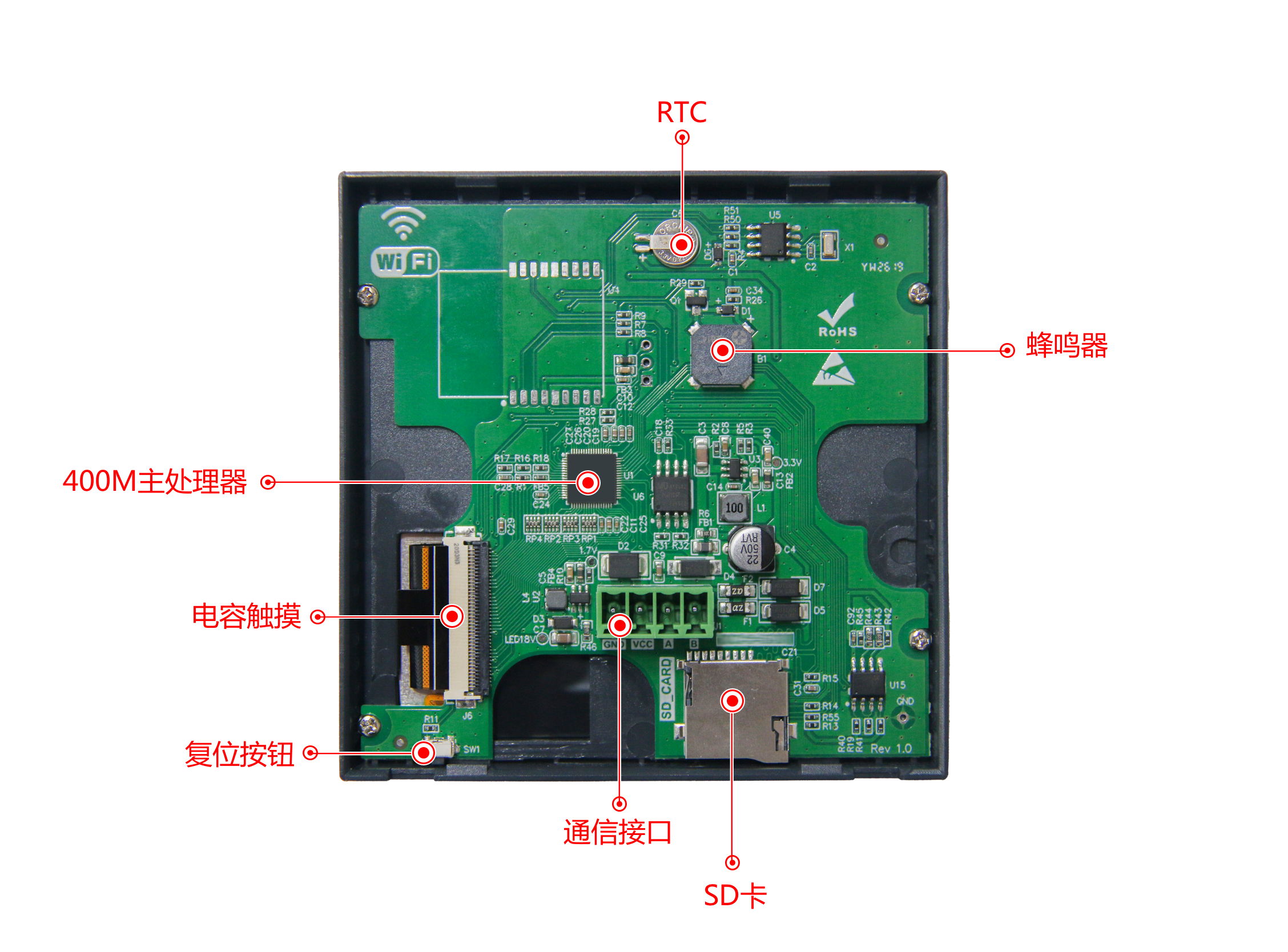

核心硬件标注图



产品视频

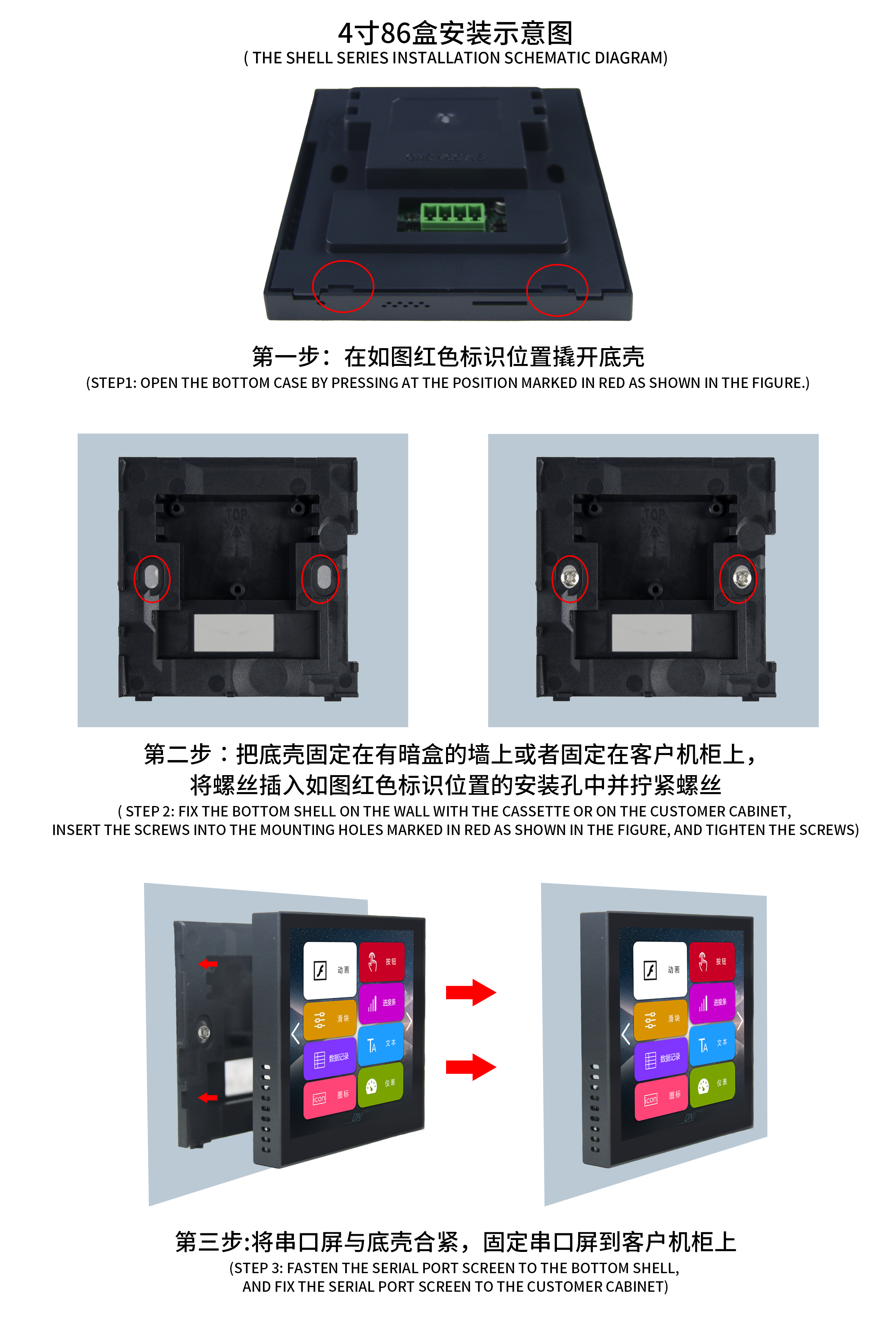

二、安装示意图

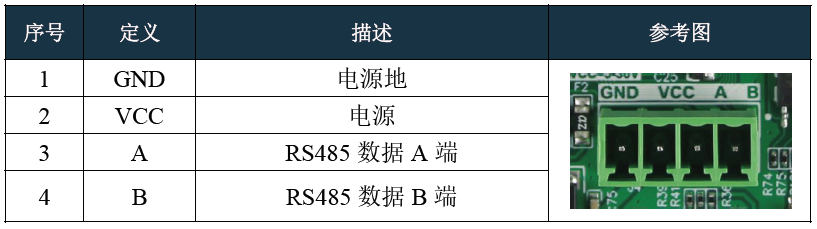

三、引脚定义




四、产品特性



1
采用32位400M SOC处理器，内置PSRAM无DDR设计，集成2D加速引擎与JPEG/PNG硬件解码，屏幕运行速度更快，上电约1秒即可运行；
2
搭载RT-Thread实时嵌入式操作系统，无垃圾冗余文件，支持24*365小时连续不断电可靠工作；
3
通过工业级所需的ESD（空气±11KV/+12KV）、高低温（-20~+70℃）、脉冲群、辐射等多项严酷可靠性测试；
4
支持5.3版本LUA脚本编程，屏内部可直接运行用户编写的逻辑、协议和算法，大幅减少MCU与屏幕的通讯频率；
5
默认大彩组态指令集，上位机可一键配置运行MODBUS RTU、XGUS等协议；
6
拥有多语言（支持15种全球语言一键切换）、按钮、进度条、滑块、仪表、动画、二维码、曲线、数据记录等丰富组态控件;
7
支持图片、固件的本地SD卡下载及远程串口升级，维护更便捷；
8
标准86盒外观设计（86.0mm*86.0mm），完美兼容市面标准86底盒，安装便捷，高度契合现代智能家居与工业墙面控制场景;

五、购买链接



点击下列内容，打开淘宝立即抢购!

https://e.tb.cn/h.RzK81rNwP8B5nBP?tk=nrE1goxI7b8 CZ356 「大彩4寸M/DN系列86盒串口屏/组态/脚本 DC48480M040/DC48480DN040」
