新品发布：降本！大彩DN系列7寸800*480带外壳串口屏发布！

发布人：大彩科技发布日期：2026-07-20



一、产品介绍




此次发布的是DN系列7寸带外壳串口屏，采用800*480分辨率TFT液晶屏，16.7M色全彩显示，支持0、90、180和270度旋转安装显示；触摸方式可选电阻或电容触摸，通讯接口支持RS232/TTL（出厂默认232电平）。

作为医用级产品，其性能卓越，搭载32位400M SOC处理器与RT-Thread实时嵌入式操作系统，特别采用内置PSRAM无DDR设计，在保障强劲性能的同时大幅优化了硬件成本，上电约1秒即可运行。此外，产品自带音频播放功能（支持MP3、WAV格式），并配备中性PC膜面板，外观简约大气，广泛适用于医疗设备、工控面板、智能家居及仪器仪表等对可靠性要求极高的场景。
产品显示区域：154.1mm*85.9mm；

产品外形尺寸：210.0mm*149.8mm*24.0mm。

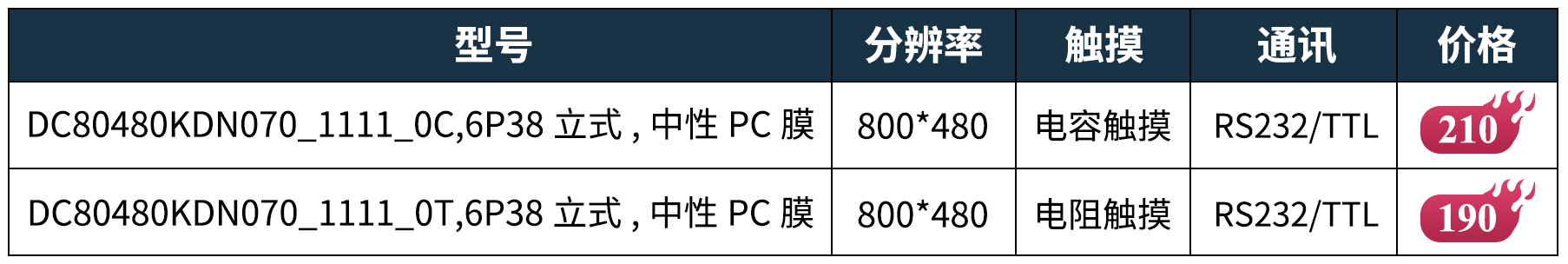

订购型号：

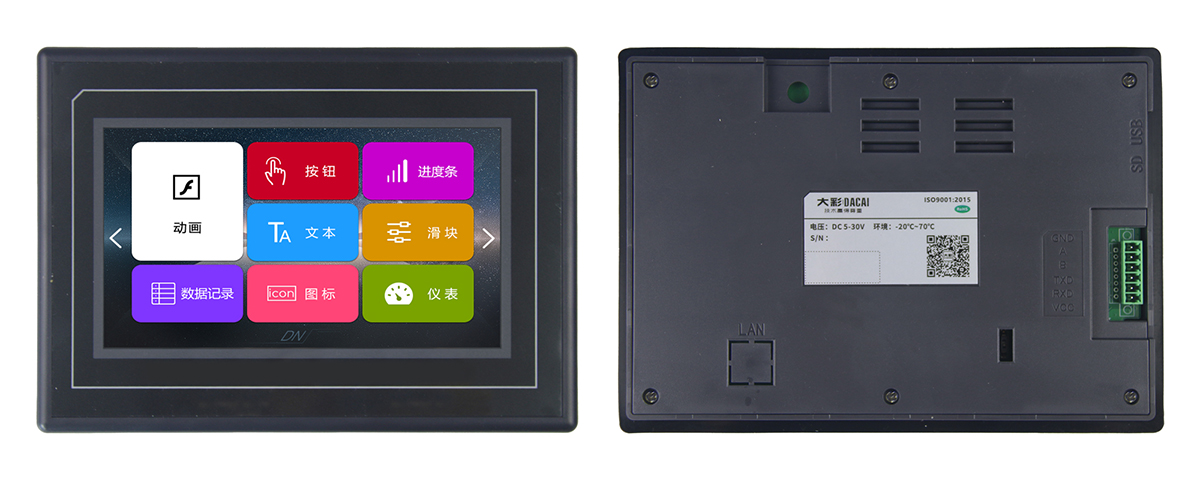

产品图片

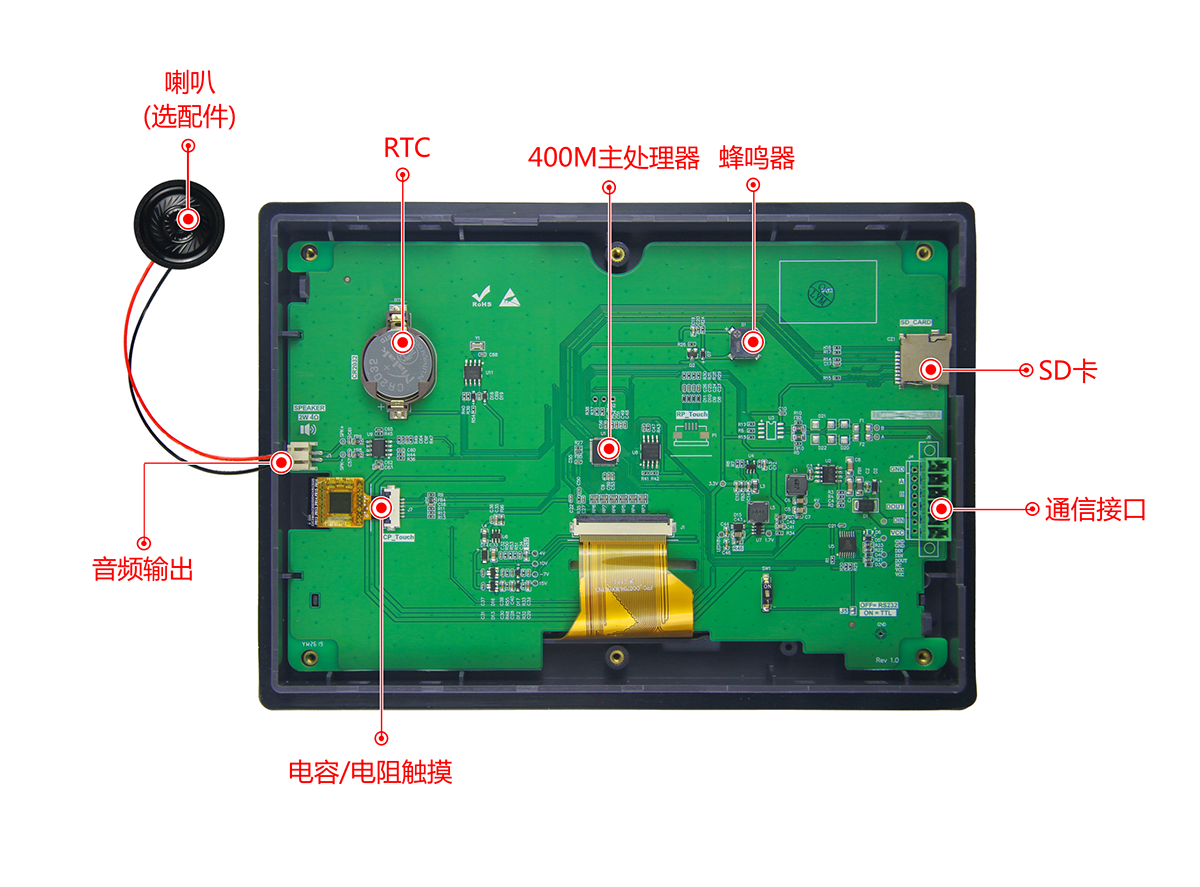

核心硬件标注图



产品视频

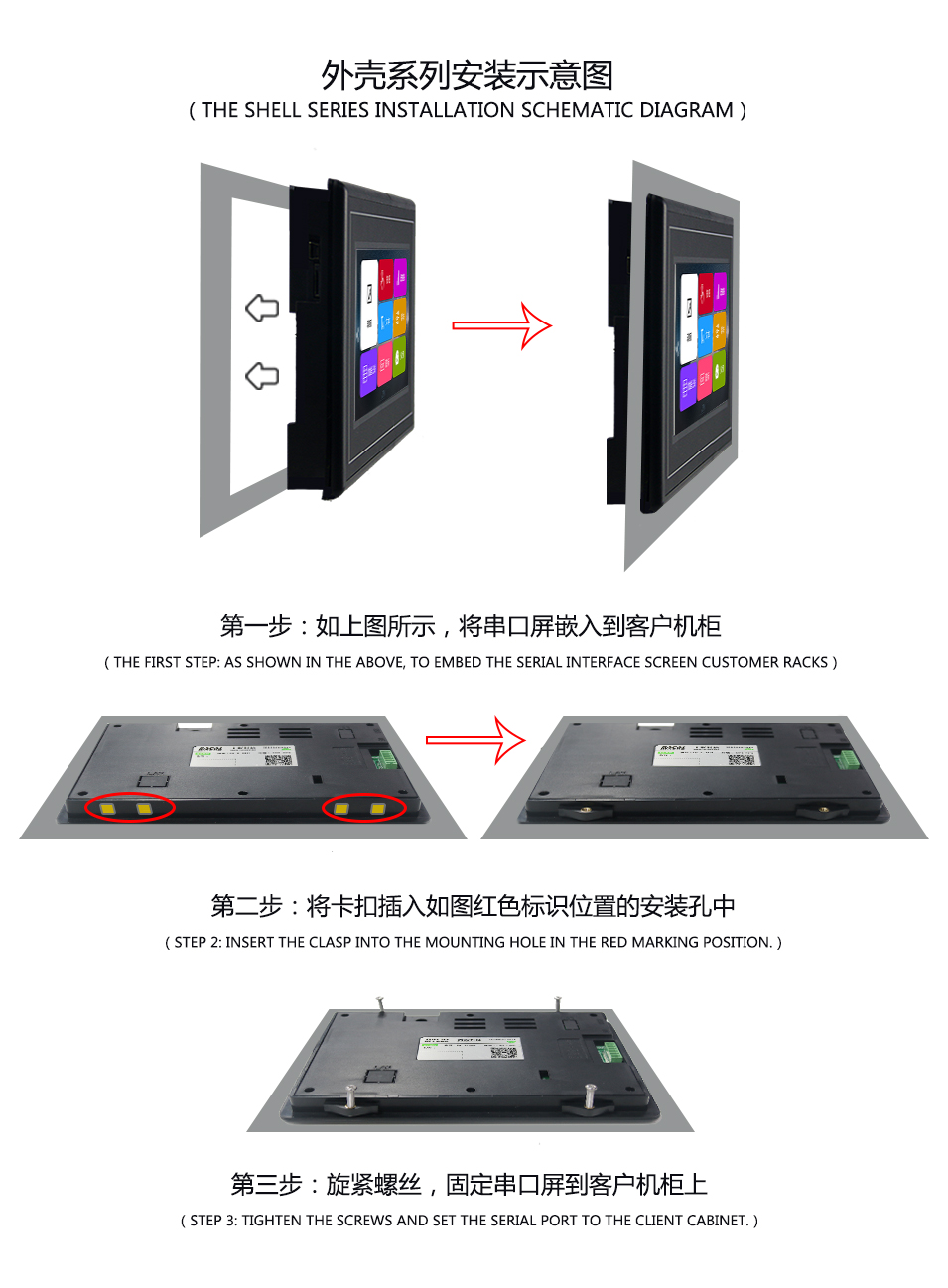

二、安装示意图

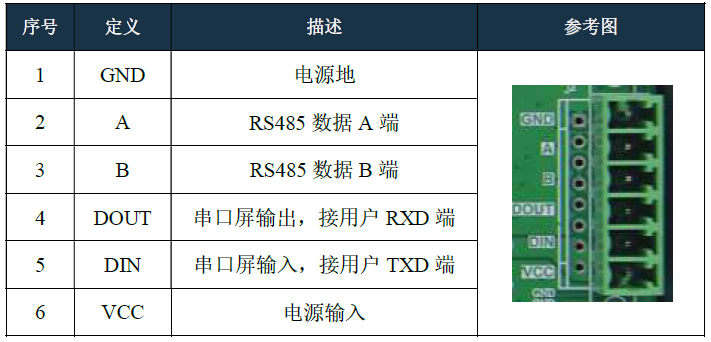

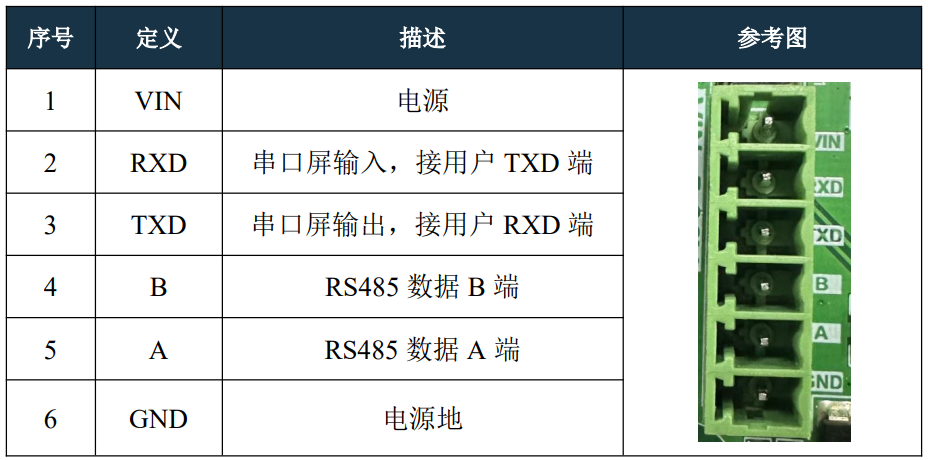

三、引脚定义




四、产品特性



1
采用32位400M SOC处理器，搭载RT-Thread实时嵌入式操作系统，无垃圾冗余文件，上电约1秒即可运行，支持24*365小时连续不断电可靠工作；
2
达到医用级可靠性标准，通过严苛的ESD测试（接触±8KV，空气最高±15KV）、EFT脉冲群（±4KV）、CS传导骚扰及RE辐射测试（EN55022 ClassB），并支持-20~+70℃高低温老化测试；
3
支持5.3版本LUA脚本编程，屏内部可直接运行用户编写的逻辑、协议和算法，大幅降低MCU负载，低性能MCU也能完成复杂功能；
4
默认大彩组态指令集，上位机可一键配置运行MODBUS RTU、XGUS及三菱FX2N/FX3U等工业协议，跨设备通讯无需额外开发适配层；
5
拥有多语言（支持15种全球语言一键切换）、按钮、进度条、滑块、仪表、动画、二维码、曲线、数据记录、子画面滑动等丰富组态控件；
6
内置音频播放功能，支持MP3、WAV格式，配备PH2.0-2P音频接插件，满足设备语音交互与报警提示需求;
7
支持图片、固件、工程文件及字库的本地SD卡下载及远程串口升级，维护更便捷；
8
内置矢量字体，边缘抗锯齿处理，支持任意大小全球语言字库及自定义电脑字体，显示效果细腻清晰;
9
提供深度定制服务，支持PCB尺寸定制、添加用户电路、特殊指令/控件定制及美工结构设计服务，全方位满足客户个性化需求;

五、购买链接



点击下列内容，打开淘宝立即抢购!

https://e.tb.cn/h.8b5Ysy80UtkwDPu?tk=Jt7cgImJOJ4 CZ001 「大彩7寸M/DN型外壳串口屏/组态/脚本 DC80480KM070/DC80480KDN070」
