产品名称:DC80480M070_X111_4C,86盒

系       列:M型86盒

尺       寸:7.0"

分  辨  率:800*480

通讯接口:RS485

相关资料下载:
数据手册 指令集 开发包 选型表 更多资料
  • 产品展示
  • 参数与性能
  • 开发软件

视频演示




产品规格

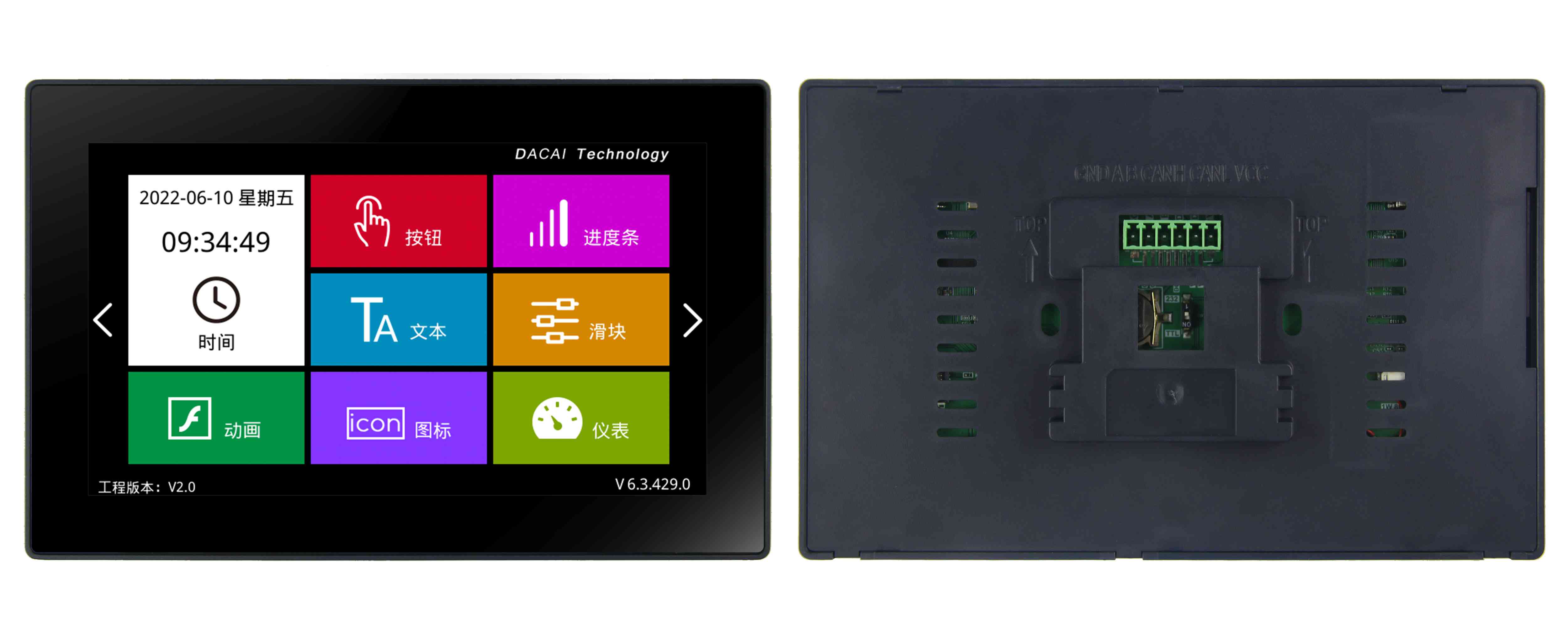

   DC80480M070_X111_4C,86盒  是一款7.0寸分辨率为 800*480的M型医用级组态串口屏。
(1)采用400M SOC处理器,屏幕运行速度更快,上电即可运行
(2)支持全球任意国家语言,仅需1套美工UI,一键切换语言
(3)支持LUA脚本编程,屏内部运行逻辑和算法,减少通讯频率
(4)通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试
(5)功耗低。背光最暗模式,处理器全速运行下仅0.4W,休眠模式更低
(6)常规组态控件满足用户95%需求
(7)支持图片、固件的远程升级、增量升级、运行中升级等多种模式
(8)面板采用BOE/群创/翰彩等兼容品牌(根据市场货源而定,不予额外通知)
(9)可选配WI-FI模块和喇叭

核心竞争力


产品图片



电容屏


无触摸

核心硬件



调试图

应用领域

M型医用级区分

系列区别

参数规格

产品参数

型号说明

DC80480M070_W111_4C,86(RS485WIFI)

DC80480M070_1111_4C,86(RS485、无WIFI)

DC80480M070_W111_4C,86,带喇叭(RS485WIFI)

产品系列

M系列,医用级

核心处理器

400M SOC处理器

操作系统

无操作系统,上电即可运行

协议类型

默认大彩组态指令集,上位机可配置运行MODBUS RTUXGUS协议

脚本语言

5.3版本LUA脚本,屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

7.0

分辨率

800*480

安装方向

支持090180270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体,边缘抗锯齿处理,支持任意大小ASCIIGBKGB2312UNICODE(全球语言)字库,也可自定义任意电脑字体显示

图片存储

支持JPEGPNG(半透/全透)压缩,支持任意大小图片存储。累加可存储约185张全屏图片(按大小80KB/张计算,不建议BMP格式)。图片压缩比不同,此值会上下浮动

颜色

65K色,16RGB

电压

5-30V

功耗

背光最暗、无喇叭:1.0W

背光最暗、有喇叭:1.8W

背光最亮、无喇叭:2.6W

背光最亮、有喇叭:3.4W

通讯方式

RS485

通讯波特率

1200115200bps ,典型波特率:19200bps

通讯接插件规格

2EDG3.81-6P

图片本地下载

SD卡、WIFI

固件本地/远程升级

插入SD卡本地升级/支持用户主板远程串口升级屏幕固件

图片远程升级

支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等

实时时钟(RTC)

支持时钟、定时器、倒计时等功能

屏有效显示区(AA

* = 153.7mm*86.2mm

产品尺寸(长**高)

184.0mm*118.0mm*23.2mm

配套上位机软件

VisualTFT®

工作温度

-20+70

存储温度

-30+80

音频播放

MP3音频格式(喇叭4Ω2W,单声道),与图片共用存储空间。若mp3格式的采样率为128kbps,占用存储0.92MB/分钟

音频接插件规格

PH1.25-2P

视频播放

MP4视频格式,与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件,占用存储21.9MB/分钟

WIFI(选配)

默认采用ESP-07S串口WIFI模块,LUA脚本串口API自由开发,支持 TCP/IP协议、FTP协议、HTTP协议等(可选配涂鸦WIFI模块(WBR3)连接天猫精灵等)

三防漆工艺

无(可选项)

产品核心竞争力

学习周期

30分钟熟悉开发环境,3天完成人机交互设计

程序调试

上位机集成了虚拟串口屏,无需连接硬件,直接Keil IDE与其绑定调试

启动时间

上电即运行,无系统加载时间

组态控件

拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件

系统键盘

内置虚拟数字、字符键盘,支持中英文输入法,可自定义键盘

数据记录

支持数据记录控件内容导出到SD

图层技术

系统内置多个显示图层,切换速度更快

多语言功能

出厂可预置多达15种全球任意国家语言,一键切换所需语言,无需多套UI

逻辑运算处理

上位机内嵌LUA脚本解析器,用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器,多年不断货

   液晶屏

显示器类型

TFT液晶屏

背光灯管

LED

亮度(cd/m²

250

背光灯寿命(h

>20,000

对比度

500:1

视角(L/R/T/B

70/70/70/60

触控面板

触控类型

电容触摸屏

电容屏触控方式

单点、滑动触摸

电容屏透光率

90%以上

电容屏触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境(灰尘、湿度)有关

电容盖板定制化

可按用户图纸尺寸定制玻璃盖板+电容触摸一体化贴合服务

定制服务

定制费用

一次性签订1000PCS合同,部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件,降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制,满足用户一切需求

可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件,内嵌国内独家首款“虚拟串口屏”。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其他控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中

       软件常用功能如下:
           (1) IDE环境操作人性化,界面美观大方;内置字库生成器、Lua脚本编译器
           (2) 软件集成了常用图标、按钮和键盘等矢量图,降低美工难度;
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能;
           (4)工程编译后为每个画面、图片和控件分配唯一ID;
           (5) 内置指令调试助手,方便PC直接调试串口屏,快速掌握指令操作;
           (6) 内嵌“虚拟串口屏”模拟仿真器,直接绑定KEIL调试,不需要每次工程图片有变化,而重新下载图片;
           (7)支持二进制文件烧录,量产更方便安全;
           (8)根据用户需求,定制特殊的PC软件功能;




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通  过USB/SD/UART/U/WIFI(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后,一旦按下画面某个按钮,用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析,用户即可获取当前按钮的画面位置和功能属性,这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品,用户单片机无需监听按钮ID上传的信息,只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后,即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此,研发前期评估时无需购买硬件,通过自己单片机RS232串口与它相连,即可相互通信,鼠标点击按钮就会立刻上传按钮控件信息,一旦开发者调试通过,真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率,用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时,所有运行结果都可以在“虚拟串口屏”上呈现,大大节省工程师开发时间,一旦工程界面有所改变,用户不再需要重新下载图片到串口屏,所有项目前期评估都可以基于PC端来完成。
