产品名称:DC32240B035_03XX(232)

系       列:基本型(232)

尺       寸:3.5"

分  辨  率:320*240

通讯接口:RS232/TTL

相关资料下载:
数据手册 指令集 开发包 选型表 更多资料
  • 产品展示
  • 参数与性能
  • 开发软件

演示视频





产品概括

    DC32240B035_03XX(TW:电阻触摸,NW:无触摸)是一款3.5寸分辨率为320*240的基本型组态工业串口屏

       1. 老产品、成熟工艺,长期可靠稳定出货,部分市场上不断电工作已达6-7年;

       2. 工业级标准设计,多层PCB线路,适合室内外恶劣工作环境;

       3. 采用M3+FPGA双核设计,产品BOM器件生命周期可达10-15年之久。

       4. 内置大容量图片和字库存储器,支持常用组态控件,图文刷新快,多语言一键切换。

       5. 面板采用高配置的BOE/群创/翰彩等兼容品牌(根据市场货源而定,不予额外通知);

核心竞争力

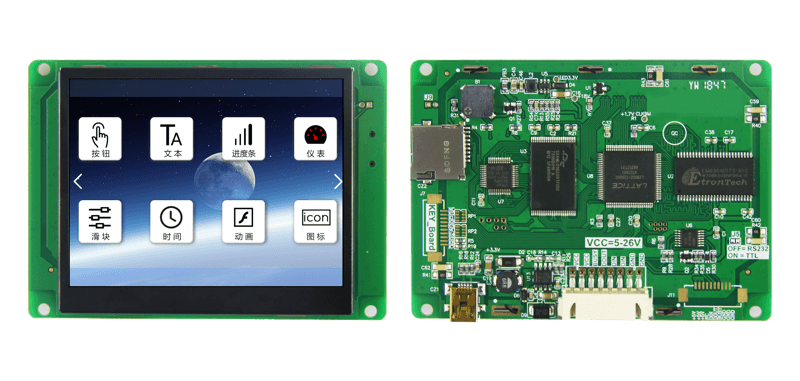

产品图片

电阻屏

无触摸

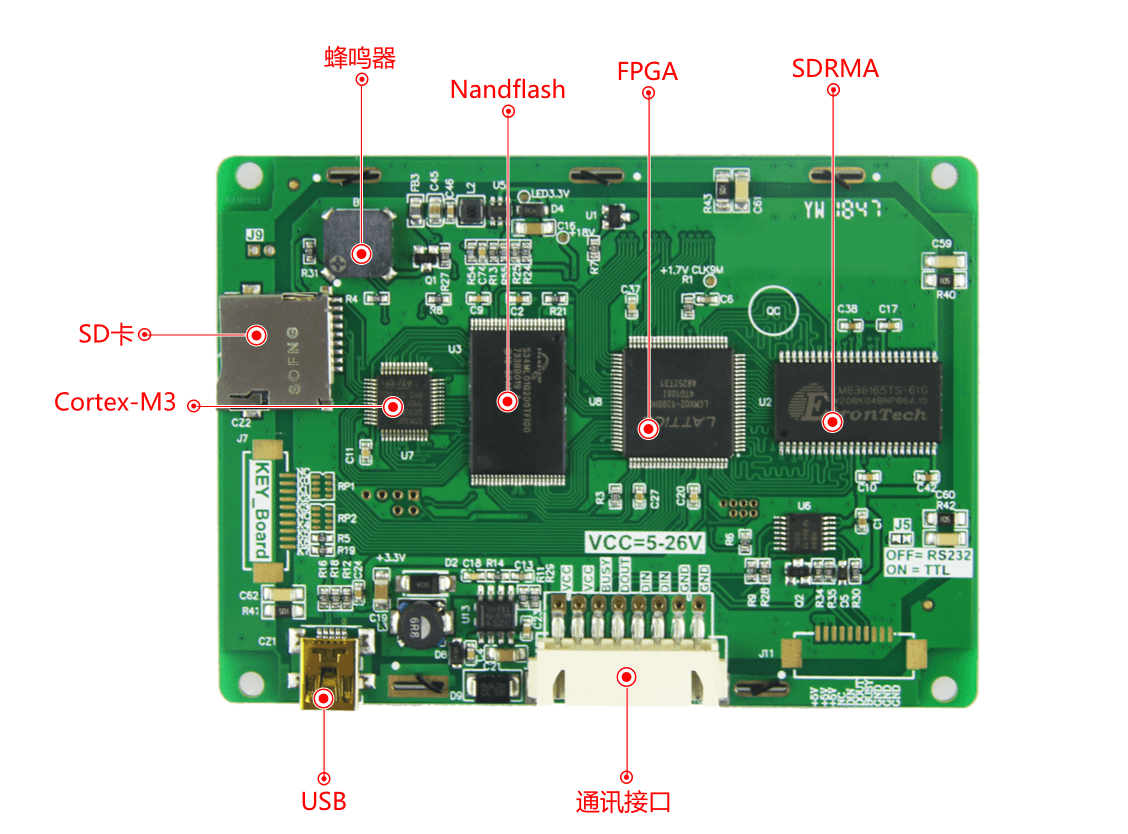

核心硬件

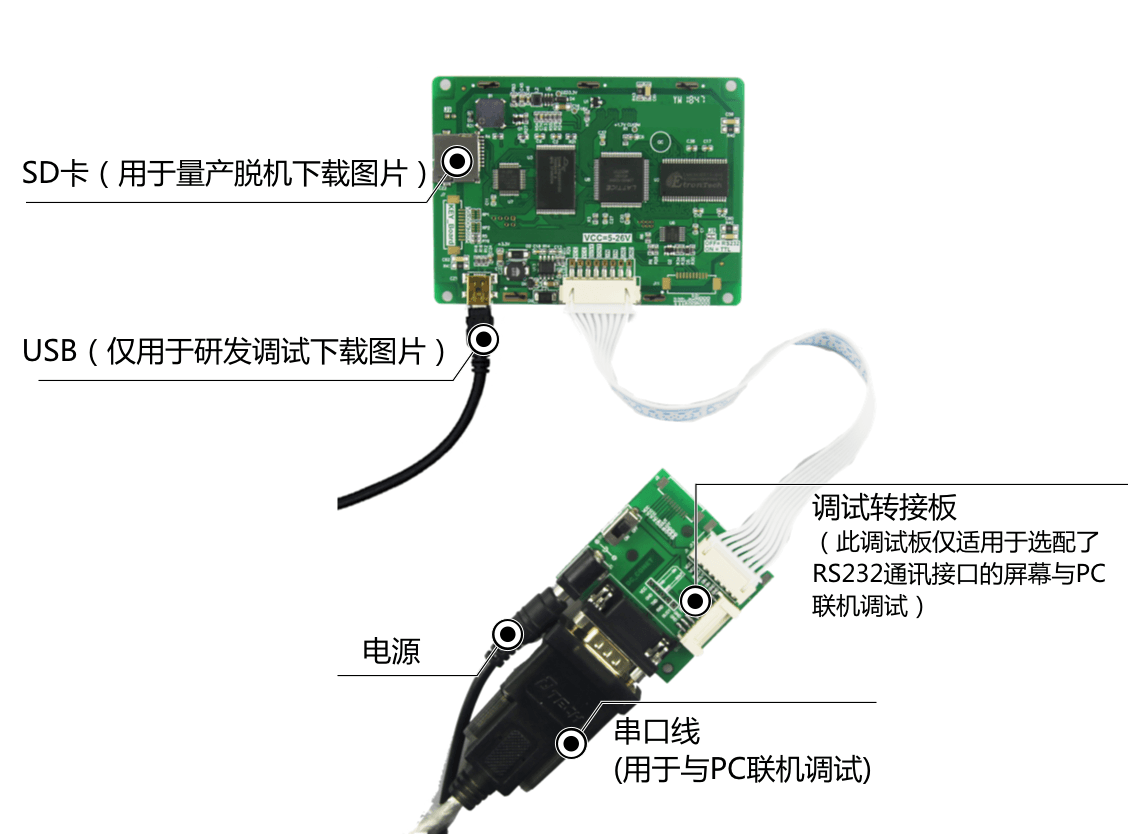

调试图


应用领域


系列区别


技术规格

◆ 产品参数

型号说明

DC32240B035_03TW (RS232,电阻触摸)

DC32240B035_03NW (RS232,无触摸)

产品系列

基本型

核心处理器*

Cortex-M3 + FPGA双核架构

操作系统

无操作系统,上电即可运行

协议类型

默认大彩组态指令集,可升级固件支持MODBUS RTU协议

尺寸

3.5

分辨率

320*240

安装方向

支持090180270度旋转安装显示

存储空间

1Gbit

字库

内置10MB字库,包含任何大小点阵ASCIIGBKGB2312UNICODE字库,可自定义任意电脑字体显示

图片存储

支持任意大小图片存储,累加可存储约683张全屏图片

颜色

65K色,16RGB

电压

5-26V(误差±0.2V)

功耗

背光最亮:211mA@5V; 关背光:102mA@5V

通讯方式

RS232/TTL(出厂默认232电平)

通讯波特率

RS232:12001Mbps,典型波特率:115200bps

通讯接插件规格

XH2.54-8P

图片下载

支持MiniUSB/SD/UART下载,研发推荐USB下载、生产批量建议SD下载

固件升级

插入SD卡升级屏幕固件

实时时钟(RTC)

不支持

屏有效显示区(AA

长×宽 = 71.3mm×53.7mm

产品尺寸(长**高)

长×宽×高 = 96.3mm×70.2mm×15.4mm

配套上位机软件

VisualTFT®

AV输入

不支持

语音播放

不支持

视频播放

不支持

WIFI

不支持

三防漆工艺



◆ 产品核心竞争力

学习周期

30分钟熟悉开发环境,3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”,无需连接硬件,直接Keil IDE与其绑定调试

启动时间

上电即运行,无系统加载时间

组态控件

拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、等各种组态控件

系统键盘

内置虚拟数字、字符键盘,支持中英文输入法,可自定义键盘

数据记录

支持数据记录控件内容导出到SD

多语言功能

出厂可预置多达10种全球任意国家语言,一键切换所需语言,无需多套UI

逻辑运算处理

上位机内嵌脚本编译器,用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

生命周期

采用传统大品牌处理器,多年不断货


LCD显示器

显示器类型

TFT液晶屏

背光灯管

LED

亮度(cd/m²

250

背光灯寿命(h

>20,000

对比度

650:1

视角(L/R/T/B

60/60/50/55


触控面板(选配)

触控类型

电阻触摸屏

触控方式

单点、滑动触摸

透光率

80%

触控次数

同一像素点,单点100万次以上


◆ 环境与认证

工作温度

-20+70

存储温度

-30+80

震动测试

10 to 25Hz(X,Y,Z方向 2G 30分钟)

ESD测试

Air=±8KVContact=±4KV (可支持更高)

高低温测试

实验温度:70℃±3,72H/-20℃±3,72H;实验湿度:50℃±3,90%±3%RH, 72H

认证

ROHS CE认证(EMI等级:EN55022 ClassB标准)


◆ 定制服务

定制费用

一次性签订1000PCS合同,部分可免收定制费

通讯接口

可定制并行总线、CANZigbee、以太网或WIFI等外通讯接口

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件,降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制,满足用户一切需求

可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件,内嵌国内独家首款“虚拟串口屏”。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其他控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中

       软件常用功能如下:
           (1) IDE环境操作人性化,界面美观大方;内置字库生成器、Lua脚本编译器
           (2) 软件集成了常用图标、按钮和键盘等矢量图,降低美工难度;
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能;
           (4)工程编译后为每个画面、图片和控件分配唯一ID;
           (5) 内置指令调试助手,方便PC直接调试串口屏,快速掌握指令操作;
           (6) 内嵌“虚拟串口屏”模拟仿真器,直接绑定KEIL调试,不需要每次工程图片有变化,而重新下载图片;
           (7)支持二进制文件烧录,量产更方便安全;
           (8)根据用户需求,定制特殊的PC软件功能;




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通  过USB/SD/UART/U/WIFI(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后,一旦按下画面某个按钮,用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析,用户即可获取当前按钮的画面位置和功能属性,这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品,用户单片机无需监听按钮ID上传的信息,只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后,即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此,研发前期评估时无需购买硬件,通过自己单片机RS232串口与它相连,即可相互通信,鼠标点击按钮就会立刻上传按钮控件信息,一旦开发者调试通过,真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率,用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时,所有运行结果都可以在“虚拟串口屏”上呈现,大大节省工程师开发时间,一旦工程界面有所改变,用户不再需要重新下载图片到串口屏,所有项目前期评估都可以基于PC端来完成。
