产品名称:DC40400DB016_1011_1C

系       列:DB系列

尺       寸:1.6"

分  辨  率:400*400 高清IPS

通讯接口:TTL

相关资料下载:
数据手册 指令集 开发包 选型表 更多资料
  • 产品展示
  • 参数与性能
  • 开发软件

视频演示



产品规格

DC40400DB016_1011_1C(C:电容;)是一款1.6寸分辨率为 400*400的DB系列医用级IPS组态串口屏。
(1)
医用级标准设计可通过严酷的EMC测试,主打高稳定、高可靠性、高颜值、高品质;
(2)
液晶屏采用圆形IPS全视角1.6寸,拥有400*400高分辨率
(3)
采用32480M嵌入式SOC处理器,内部集成PSRAM,支持JPEGPNG硬解码;
(4)
支持JPEG图片压缩、动画播放,串口,矢量字库,支持最多15国语言一键切换;
(5)
支持常用组态控件和LUA脚本,图文刷新更快,可实现内部逻辑运算和自定义协议;
(6)
支持类似安卓滚动、滑动特效;
(7)
支持本地串口升级;
(8)
工程可配置0,90,180,270度旋转显示,可灵活安装;
(9)
支持极低功耗休眠模式(低于0.1W

核心竞争力

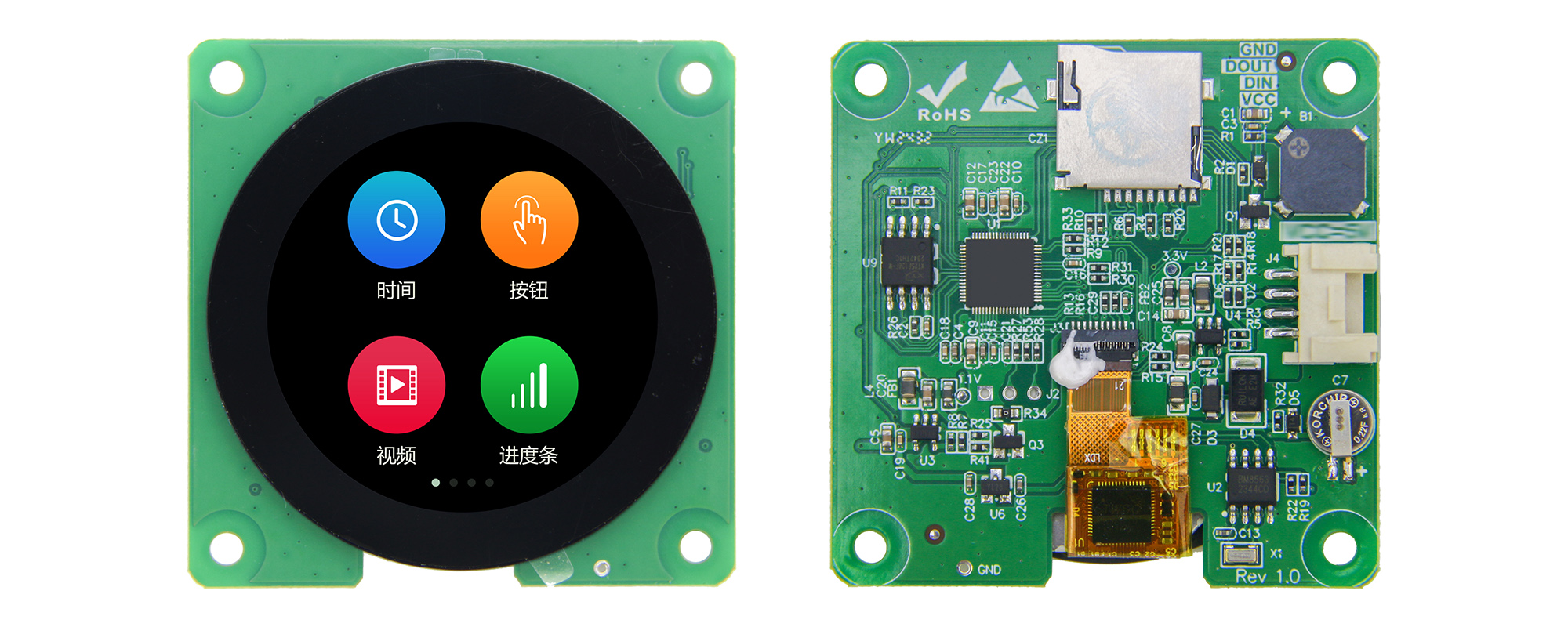

产品图片

电容屏


电阻屏

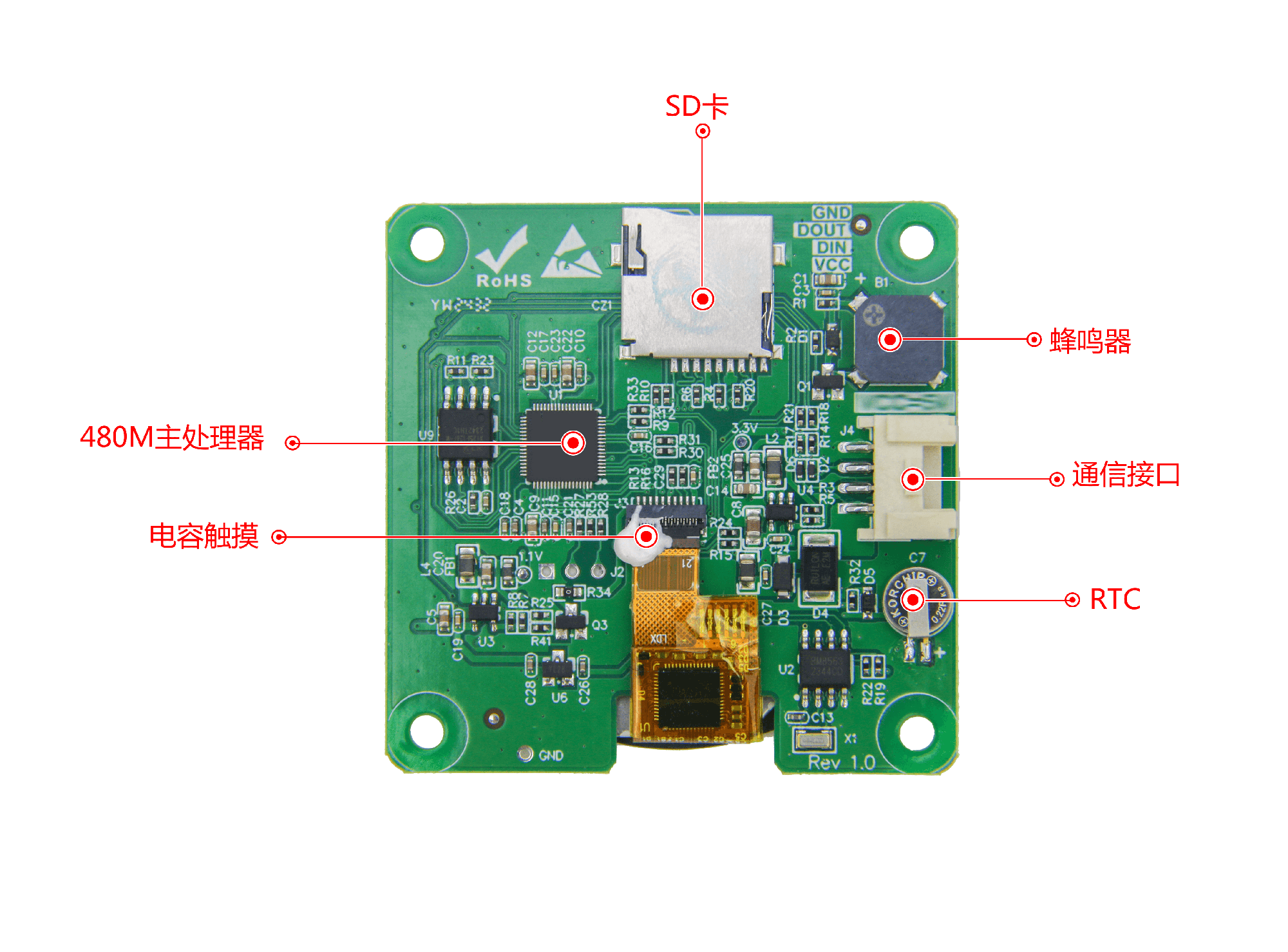

核心硬件


调试图

应用领域

参数规格

产品参数

型号说明

DC40400DB016_1011_1C(TTL,电容触摸)

产品系列

DB系列

核心处理器

480M SOC处理器

操作系统

无操作系统,上电即可运行,启动时间:约1秒

协议类型

默认大彩组态指令集,上位机可配置运行MODBUS RTU、XGUS协议

脚本语言

5.3版本LUA脚本,屏内部可运行用户编写的逻辑、协议和算法功能

尺寸

1.6寸

分辨率

400*400

安装方向

支持0、90、180和270度旋转安装显示

存储空间

128Mbit

字库

内置矢量字体,边缘抗锯齿处理,支持任意大小ASCII、GBK、GB2312、UNICODE(全球语言)字库,也可自定义任意电脑字体显示

图片存储

支持JPEG、PNG(半透/全透)压缩,支持任意大小图片存储。累加可存储约160张全屏图片(按大小65KB/张计算,不建议BMP格式)。图片压缩比不同,此值会上下浮动

颜色

65K色,16位RGB

电压

5V

功耗

背光最暗:0.5W

背光最亮:1.0W

通讯方式

TTL

通讯波特率

1200~921600bps,典型波特率:115200bps

通讯接插件规格

HY2.0-4P

图片本地下载

SD卡、串口

固件本地/远程升级

插入SD卡本地升级/支持用户主板远程串口升级屏幕固件

图片远程升级

支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等

实时时钟(RTC)

支持时钟、定时器、倒计时等功能

屏有效显示区(AA)

φ39.8mm

产品尺寸(长*宽*高)

56.0mm*56.0mm*9.9mm

配套上位机软件

VisualTFT®

可靠性参数

工作温度

-20~+70℃

存储温度

-30~+80℃

ESD测试

测试标准:IEC 61000-4-2空气:±8KV

EFT测试

测试标准:IEC 61000-4-4 国标3(电压:±2KV;频率:100/5KHZ;时间:120S),无重启,无显示异常,无触摸异常等现象,测试功能正常

辐射测试

测试标准:EN55022 ClassB 余量-6dB 测试环境:三米暗波室


产品核心竞争力

学习周期

30分钟熟悉开发环境,3天完成人机交互设计

程序调试

上位机集成了“虚拟串口屏”,无需连接硬件,直接Keil IDE与其绑定调试

组态控件

拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件

系统键盘

内置虚拟数字、字符键盘,支持中英文输入法,可自定义键盘

数据记录

支持数据记录控件内容导出到SD卡

图层技术

系统内置多个显示图层,切换速度更快

多语言功能

出厂可预置多达15种全球任意国家语言,一键切换所需语言,无需多套UI

逻辑运算处理

上位机内嵌LUA脚本解析器,用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求

远程升级

支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等

生命周期

采用传统大品牌处理器,多年不断货


液晶屏

显示器类型

IPS液晶屏

背光灯管

LED

亮度(cd/m²)

230

背光灯寿命(h)

>20,000

对比度

800:1

视角(L/R/T/B)

80/80/80/80


触控面板

触控类型

电容触摸屏(IC:TW3118)

电容屏触控方式

单点、滑动触摸

电容屏透光率

90%以上

电容屏触控次数

电容屏触摸次数理论无限次、触控寿命与工作环境(灰尘、湿度)有关

电容盖板定制化

可按用户图纸尺寸定制“玻璃盖板+电容触摸”一体化贴合服务

定制服务

定制费用

一次性签订1000PCS合同,部分可免收定制费

硬件电路

可定制PCB尺寸、电路厚度、添加用户电路、军工级温度显示等

软件定制

根据用户需求定制特殊指令或控件,降低用户开发难度

美工服务

可提供图片美工及产品结构设计服务

其它

按需定制,满足用户一切需求

可靠性测试


PC软件Visual TFT功能

    Visual TFT 是我司自主创新开发的一款功能强大的串口屏开发调试软件,内嵌国内独家首款“虚拟串口屏”。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其他控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中

       软件常用功能如下:
           (1) IDE环境操作人性化,界面美观大方;内置字库生成器、Lua脚本编译器
           (2) 软件集成了常用图标、按钮和键盘等矢量图,降低美工难度;
           (3) 画面支持图片缩放、文字编辑和元素拷贝等常用操作功能;
           (4)工程编译后为每个画面、图片和控件分配唯一ID;
           (5) 内置指令调试助手,方便PC直接调试串口屏,快速掌握指令操作;
           (6) 内嵌“虚拟串口屏”模拟仿真器,直接绑定KEIL调试,不需要每次工程图片有变化,而重新下载图片;
           (7)支持二进制文件烧录,量产更方便安全;
           (8)根据用户需求,定制特殊的PC软件功能;




开发三部曲

(1) 准备美工素材

     安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

(2) 利用配套的VisualTFT软件进行画面编辑、控件配置和图片下载

     首先利用配套的上位机VisualTFT软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通  过USB/SD/UART/U/WIFI(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC软件会对工程中的每个画面、图片和控件分配一个唯一的ID号。

(3) 用户单片机监听和发送相应的串口指令控制画面显示

     工程下载到屏内后,一旦按下画面某个按钮,用户MCU串口就会收到屏幕上传的按钮ID信息或坐标值。通过对ID号进行解析,用户即可获取当前按钮的画面位置和功能属性,这样就可以控制相关外围设备动作或画面更新显示。

     对于无触摸产品,用户单片机无需监听按钮ID上传的信息,只需发送相关指令进行画面切换和文本图片显示等。

什么是虚拟串口屏

    “虚拟串口屏”是广州大彩光电科技有限公司(www.gz-dc.com)开发的国内独家首款串口屏仿真器。用户安装好上位机VisualTFT软件后,即可运行使用。虚拟串口屏仿真结果与真实串口屏一模一样。因此,研发前期评估时无需购买硬件,通过自己单片机RS232串口与它相连,即可相互通信,鼠标点击按钮就会立刻上传按钮控件信息,一旦开发者调试通过,真实硬件则无需再调试。



Keil与虚拟串口屏绑定调试

    为了进一步提高开发效率,用户还可以通过Keil开发环境与“虚拟串口屏”进行绑定Debug调试。程序单步调试时,所有运行结果都可以在“虚拟串口屏”上呈现,大大节省工程师开发时间,一旦工程界面有所改变,用户不再需要重新下载图片到串口屏,所有项目前期评估都可以基于PC端来完成。
